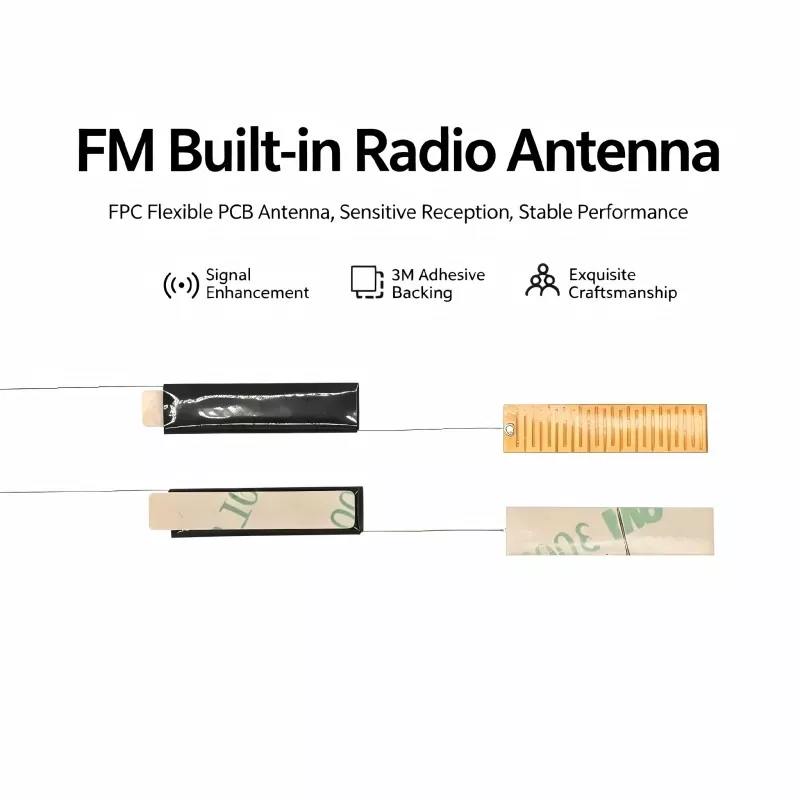

Qianmudéveloppe leAntenne radio FM intégréepour les fabricants qui ont besoin d'une réception FM fiable dans des produits électroniques compacts. Conçue autour d'exigences d'intégration pratiques, cette solution d'antenne interne peut aider les appareils audio à atteindre des performances radio stables tout en économisant de l'espace d'installation et en conservant un design extérieur épuré.
La radio FM reste une fonctionnalité importante dans de nombreux systèmes audio automobiles, radios portables, haut-parleurs Bluetooth, produits audio intelligents et appareils électroniques grand public. Cependant, l’ajout d’une réception FM à un appareil compact nécessite plus que la simple connexion d’une antenne au récepteur. Les dimensions de l'antenne, le matériau en ferrite, le bobinage, l'emplacement d'installation, le cheminement des câbles et les composants électroniques environnants peuvent tous influencer la qualité de la réception. Une antenne radio FM intégrée offre aux fabricants une alternative compacte aux antennes externes traditionnelles. Cet article explique son principe de fonctionnement, ses avantages de conception, sa valeur d'application, ses principales considérations d'achat et ses méthodes d'intégration pratiques.
Table des matières
Que doivent savoir les fabricants sur les antennes FM intégrées ?
Comment est conçue une antenne radio FM intégrée ?
Pourquoi la conception de l’antenne interne est-elle importante ?
Quels produits peuvent utiliser une antenne FM intégrée ?
Quels facteurs affectent les performances de réception FM ?
Quelles spécifications les acheteurs doivent-ils comparer ?
Comment les ingénieurs peuvent-ils intégrer l’antenne dans un produit ?
Que devriez-vous rechercher chez un fournisseur d’antennes FM ?
FAQ sur l'antenne radio FM intégrée
Une antenne radio FM intégrée convient-elle à votre produit ?
Que doivent savoir les fabricants sur les antennes FM intégrées ?
Une antenne FM intégrée est un composant de réception interne conçu pour capturer les signaux de diffusion FM sans nécessiter une antenne télescopique externe conventionnelle. Il est installé à l'intérieur du boîtier du produit et connecté au circuit du récepteur FM via un fil, une broche ou une autre interface électrique.
Pour de nombreux produits commerciaux, l’installation interne offre un équilibre important entre la fonctionnalité RF et le design industriel. Au lieu de permettre à une antenne de s'étendre à l'extérieur du boîtier, les fabricants peuvent positionner le composant de réception à l'intérieur de l'espace disponible.
Une construction à noyau de ferrite est couramment utilisée pour les applications de réception FM compactes. Le matériau ferrite aide à concentrer le flux magnétique autour de la bobine, tandis que le conducteur enroulé convertit l'énergie électromagnétique en un signal électrique pouvant être traité par le circuit de réception.
L'antenne devient donc une partie du système RF global plutôt qu'un accessoire isolé. Ses performances dépendent à la fois de ses propres caractéristiques électriques et de l'environnement dans lequel il évolue.
Comment est conçue une antenne radio FM intégrée ?
La conception d'une antenne FM interne commence normalement par la plage de fréquences cible et l'espace d'installation disponible. Les ingénieurs déterminent ensuite les dimensions de ferrite, la structure d'enroulement, les spécifications des fils, la méthode de connexion et la configuration mécanique appropriées.
Noyau de ferrite
Le noyau de ferrite est une partie importante de la structure de réception magnétique. Ses caractéristiques matérielles et ses dimensions physiques influencent l'efficacité avec laquelle l'antenne interagit avec le champ électromagnétique environnant.
Bobine de précision
Le fil de cuivre est enroulé autour du noyau de ferrite selon des exigences électriques définies. La cohérence de l'enroulement est importante car les variations peuvent affecter les caractéristiques électriques des différentes antennes.
Structure de connexion
En fonction du périphérique hôte, l'antenne peut utiliser différentes configurations de câbles, de broches ou de connecteurs. Une structure de connexion appropriée simplifie l'assemblage et réduit les modifications inutiles sur le PCB du client.
Configuration mécanique
Les dimensions doivent être prises en compte dès le début de la conception. Une antenne qui fonctionne bien électriquement peut néanmoins ne pas convenir si elle ne peut pas s'insérer dans le boîtier prévu ou si elle interfère avec d'autres composants.
Pourquoi la conception de l’antenne interne est-elle importante ?
Les appareils électroniques modernes sont de plus en plus petits tout en intégrant davantage de fonctions. Cela crée un environnement difficile pour les composants RF, car un espace interne précieux est partagé par les batteries, les PCB, les haut-parleurs, les processeurs, les circuits d'alimentation et les structures mécaniques.
Une antenne interne correctement conçue peut offrir plusieurs avantages pratiques :
- Optimisation de l'espace :L'antenne est installée à l'intérieur du produit plutôt que de nécessiter un espace de montage externe.
- Apparence améliorée du produit :Aucune longue antenne télescopique n'est requise pour le fonctionnement quotidien.
- Protection mécanique :Le placement interne réduit l'exposition à une flexion accidentelle ou à un impact physique.
- Intégration flexible :Les dimensions personnalisées peuvent s'adapter à différentes configurations de boîtiers.
- Assemblage cohérent :Une position de montage interne définie peut prendre en charge une production standardisée.
- Polyvalence des applications :Le même concept d'antenne de base peut être adapté à différents produits électroniques.
Ces avantages sont particulièrement pertinents pour les fabricants qui souhaitent combiner la radio FM avec des fonctions numériques et sans fil modernes dans un boîtier compact.
Quels produits peuvent utiliser une antenne FM intégrée ?
La gamme d'applications est plus large que celle des radios autonomes traditionnelles. Tant que le système électronique inclut une fonction de réception FM et offre un environnement d'installation approprié, une antenne interne peut être envisagée.
| Application | Exigence typique | Avantage de l'antenne interne |
|---|---|---|
| Audio de voiture | Réception FM stable dans une unité de commande compacte | Installation cachée |
| Haut-parleurs Bluetooth | Fonction FM combinée à l'audio sans fil | Conception peu encombrante |
| Radios portatives | Boîtier compact et fonctionnement portable | Composants externes réduits |
| Réveils | Fonction radio FM intégrée | Apparence propre du produit |
| Équipement audio intelligent | Plusieurs fonctions dans un seul boîtier | Placement interne flexible |
| Récepteurs spécialisés | Intégration RF spécifique à l'application | Configuration personnalisable |
Quels facteurs affectent les performances de réception FM ?
Choisir une antenne avec la bonne fréquence nominale n'est que la première étape. Les performances réelles peuvent être influencées par plusieurs facteurs supplémentaires.
1. Emplacement d'installation
L'antenne doit être positionnée là où elle peut recevoir efficacement le signal RF. Son installation à côté de gros composants conducteurs ou de circuits très bruyants peut réduire les performances pratiques.
2. Disposition des PCB
Le PCB peut influencer l'environnement électromagnétique de l'antenne. Les ingénieurs doivent tenir compte de la distance entre l'antenne et les processeurs, les alimentations à découpage, les interfaces haut débit et autres sources d'interférences potentielles.
3. Matériau du boîtier
Les boîtiers en plastique et non conducteurs offrent généralement un environnement RF différent des boîtiers métalliques. Le boîtier final devrait donc être inclus dans les tests de prototype.
4. Acheminement des câbles
Le fil de l'antenne doit être acheminé avec soin et tenu à l'écart des sources inutiles de bruit électrique. Un acheminement cohérent des câbles peut également contribuer à maintenir des performances de production reproductibles.
5. Sensibilité du récepteur
Une antenne ne peut pas compenser toutes les limitations du circuit de réception. Les caractéristiques de l'antenne et les performances du récepteur doivent être évaluées ensemble lors du développement du produit.
Quelles spécifications les acheteurs doivent-ils comparer ?
Lors de l'achat d'une antenne FM, les équipes d'achat doivent créer une fiche technique avant de demander des devis. Cela rend la comparaison des fournisseurs plus significative et réduit le risque de sélectionner un composant uniquement sur la base du prix.
| Spécification | Évaluation recommandée | Importance des achats |
|---|---|---|
| Gamme de fréquences | Confirmer la compatibilité avec la bande FM requise | Essentiel |
| Matériau ferrite | Évaluer le matériau et la cohérence | Haut |
| Enroulement de bobine | Vérifier la précision et la répétabilité du bobinage | Haut |
| Dimensions | Faites correspondre l’espace interne disponible | Essentiel |
| Longueur du fil | Confirmer les exigences en matière de PCB et d'assemblage | Moyen |
| Connecteur | Vérifier la compatibilité électrique et mécanique | Haut |
| Plage de température | Correspondre à l'environnement d'exploitation | Moyen à élevé |
| Personnalisation | Déterminer si les spécifications OEM sont prises en charge | Haut |
Pour la production en volume, les acheteurs doivent également prendre en compte les procédures d'approbation des échantillons, l'inspection à la réception, la cohérence de la production, l'emballage, les délais de livraison et l'assistance technique.
Comment les ingénieurs peuvent-ils intégrer l’antenne dans un produit ?
Un processus d'intégration d'antenne réussi doit commencer avant que l'enceinte finale ne soit gelée. Une coordination précoce entre le fournisseur d'antennes, l'ingénieur PCB, l'ingénieur mécanique et le fabricant du produit peut éviter des refontes coûteuses.
- Définir l'exigence RF :Établissez la plage de fréquences FM cible et l’architecture du récepteur.
- Réserver l'espace d'installation :Identifiez un emplacement d’antenne avant de terminer la disposition mécanique.
- Fournir des dessins :Partagez les dimensions disponibles et les exigences de connexion avec le fabricant de l’antenne.
- Développer des échantillons :Évaluez les prototypes d’antennes personnalisés dans le produit prévu.
- Testez l'ensemble complet :Mesurez la réception dans des conditions de fonctionnement réalistes.
- Finaliser les spécifications de production :Dimensions du verrou, paramètres d'enroulement, câbles, connecteurs et critères d'inspection.
Les tests de prototypes sont particulièrement importants car les performances de l'antenne mesurées à l'extérieur du produit peuvent ne pas représenter les performances une fois l'antenne installée à l'intérieur du boîtier final.
Que devriez-vous rechercher chez un fournisseur d’antennes FM ?
Un fournisseur approprié doit être en mesure de fournir plus qu’un élément de catalogue. Pour les projets OEM et ODM, la capacité de communication technique et de personnalisation peut être tout aussi importante que la spécification de base de l'antenne.
Lorsque vous évaluez un fabricant ou un fournisseur d’antennes chinois, tenez compte des éléments suivants :
- Expérience dans la production de composants d'antenne FM et autres composants d'antenne RF.
- Possibilité de personnaliser les dimensions du noyau de ferrite et les structures d'enroulement.
- Contrôle Stable de l'enroulement de la bobine et de l'assemblage des composants.
- Possibilité de personnaliser les câbles, les broches et les connecteurs.
- Développement d’échantillons avant production de masse.
- Dessins techniques et spécifications de produits clairs.
- Procédures de contrôle qualité des lots de production.
- Communication réactive pendant le développement du produit.
Qianmu se concentre sur le développement et la fabrication d'antennes pour différentes applications électroniques. Son approche personnalisée permet aux clients de discuter des exigences de fréquence, des dimensions d'installation, des méthodes de connexion et d'autres paramètres spécifiques au projet avant de finaliser une solution de production.
FAQ sur l'antenne radio FM intégrée
Une antenne radio FM intégrée peut-elle remplacer une antenne télescopique externe ?
Pour de nombreux produits électroniques compacts, une antenne interne peut être utilisée à la place d'une antenne télescopique traditionnelle. Cependant, le choix final dépend de la conception du récepteur, de la structure du produit, de l'espace d'installation disponible et des performances de réception requises.
Quelle gamme de fréquences FM est normalement prise en charge ?
De nombreuses applications radio FM commerciales fonctionnent dans la plage 88-108 MHz. La conception exacte de l’antenne doit être adaptée à la gamme de fréquences et au circuit de réception requis.
L'antenne peut-elle être personnalisée pour un petit boîtier ?
Oui. La personnalisation peut concerner les dimensions de la ferrite, la structure de la bobine, la longueur du fil, la configuration des bornes et d'autres exigences mécaniques. Les tests de prototypes sont recommandés lorsque l’espace d’installation est très restreint.
L’emplacement de l’antenne affecte-t-il la réception radio ?
Oui. Le placement peut avoir un effet significatif. Les composants métalliques, circuits d'alimentation, processeurs, traces de PCB, batteries et câbles à proximité peuvent modifier l'environnement électromagnétique autour de l'antenne.
Faut-il tester une antenne à l’intérieur du produit fini ?
Oui. Tester l'antenne à l'intérieur de l'enceinte réelle fournit des informations plus réalistes sur les performances de réception finales que tester l'antenne en tant que composant indépendant.
Pourquoi choisir une antenne sur mesure plutôt qu'un modèle standard ?
Un modèle personnalisé peut être conçu autour des dimensions spécifiques, de l'interface du récepteur, de l'emplacement d'installation et des contraintes mécaniques du produit. Cela peut faciliter l’intégration et réduire le besoin de modifications structurelles.
Une antenne radio FM intégrée convient-elle à votre produit ?
Pour les produits électroniques modernes où l'espace, l'apparence, la fiabilité et la fonctionnalité RF doivent coexister, une antenne intégrée peut constituer une alternative pratique aux conceptions externes conventionnelles. Son succès dépend du processus d'ingénierie complet, y compris la sélection de la ferrite, le bobinage, les exigences de fréquence, la conception du PCB, la position d'installation, la structure du boîtier et les tests du produit final.
Qianmu fournit des solutions personnalisées d'antenne radio FM intégrée aux fabricants développant des équipements audio, des appareils électroniques automobiles, des radios portables, des haut-parleurs Bluetooth et d'autres appareils compatibles FM. Si vous disposez d'une plage de fréquences, d'une taille de boîtier, d'une exigence de câble ou d'une interface de récepteur spécifiques,Contactez-nouspour discuter de votre projet et développer une configuration d'antenne qui répond aux exigences de votre produit.
