Antenne de projecteur

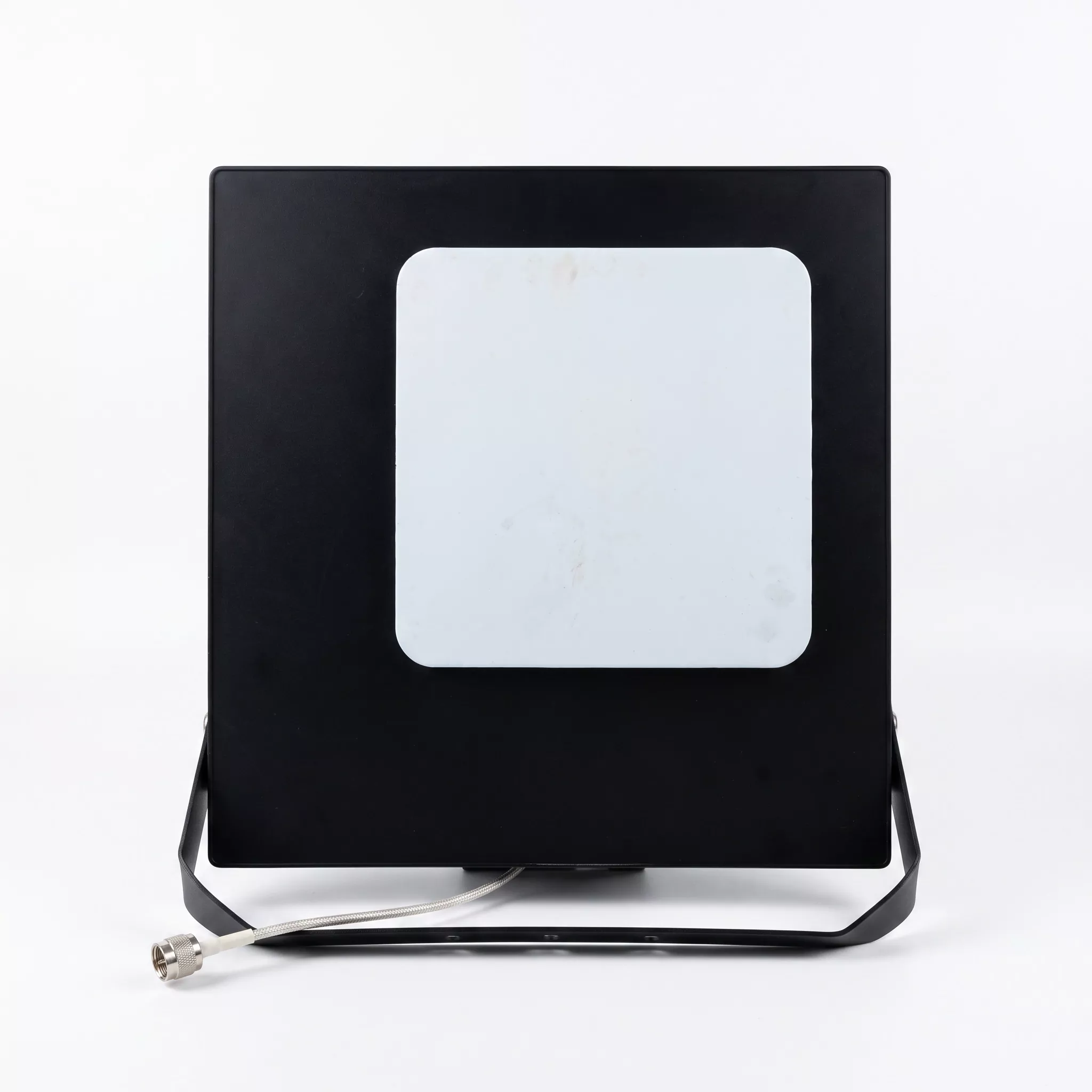

L'antenne de projecteur, également connue sous le nom d'antenne de station de base de type projecteur décoratif ou de projecteur camouflé, est une antenne de communication externe directionnelle extérieure. Son boîtier reproduit avec précision la conception des projecteurs d'éclairage extérieur, intégrant des unités de rayonnement RF 4G/5G à l'intérieur du corps de la lampe pour combiner la transmission et la réception du signal avec l'amélioration du paysage urbain. Il élimine le besoin de tours de signalisation supplémentaires et peut être installé sur les toits, les façades de bâtiments ou les plates-formes, résolvant fondamentalement les problèmes courants tels que l'encombrement visuel et les restrictions de propriété sur l'accès aux constructions associées aux antennes traditionnelles. Cette antenne de Qianmu Communications est une antenne de station de base directionnelle à double polarisation à large bande, servant de composant RF de base spécialement conçu pour les projets collaboratifs à couverture profonde intérieur-extérieur. Contrairement aux simples imitations disponibles sur le marché, notre antenne présente une isolation électromagnétique optimisée au sein de sa structure de cavité, garantissant que le boîtier de la lampe n'obstrue pas le rayonnement RF. Il offre à la fois une excellente esthétique de camouflage et des performances RF élevées, ce qui le rend adapté aux projets de mise à niveau des infrastructures de communication dans le monde entier.

Principe de fonctionnement

1. Principes de base de la transmission et de la réception du signal

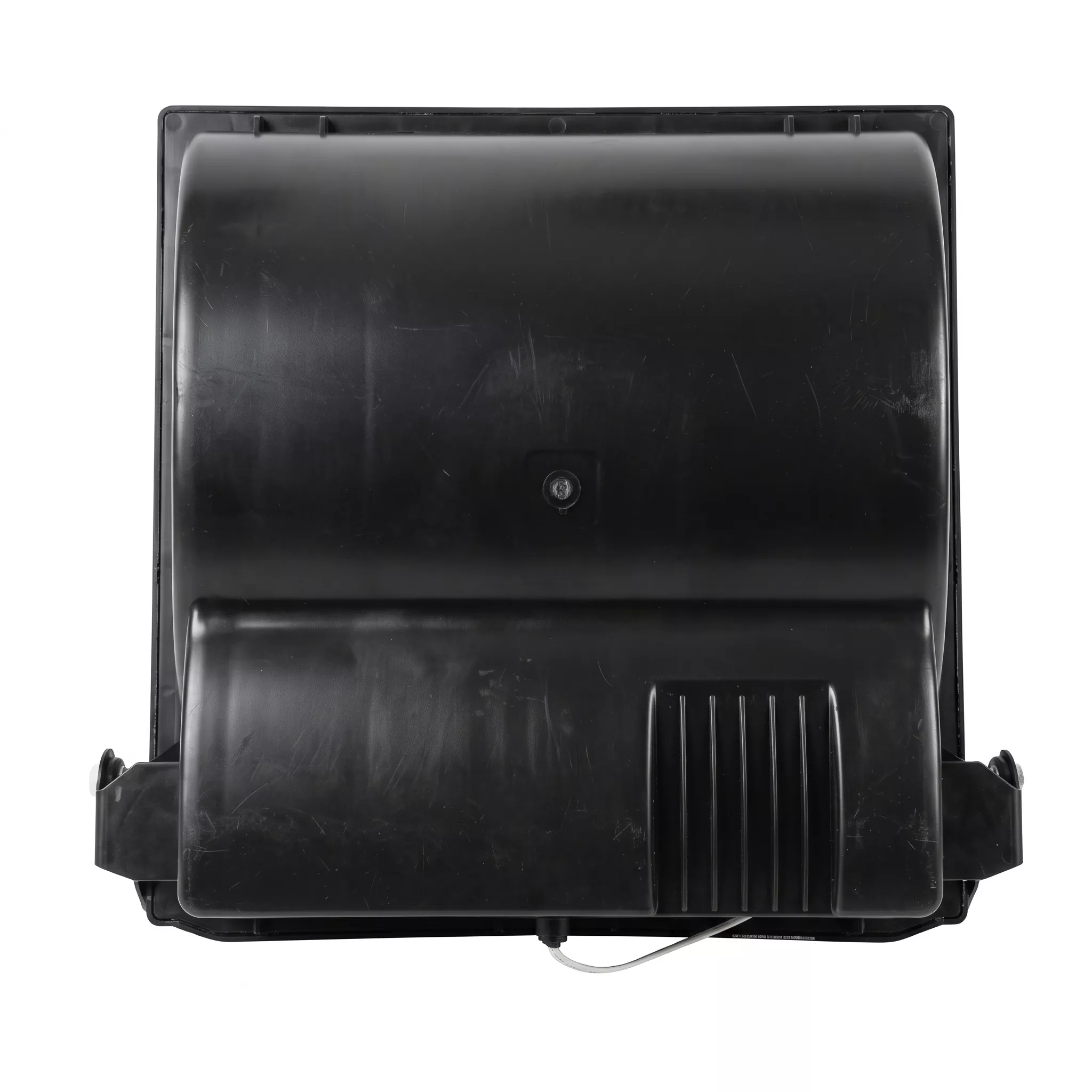

L'ensemble de l'antenne projecteur se compose de quatre composants principaux : l'unité de rayonnement RF, le panneau arrière réfléchissant en métal, le boîtier de camouflage étanche et les deux connecteurs de type N.

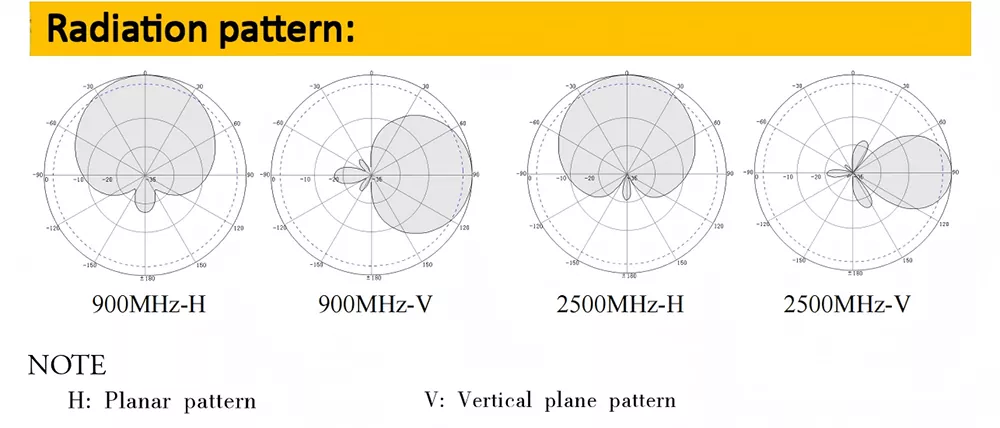

① Transmission du signal : le dispositif RRU émet des signaux électriques radiofréquence, qui sont transmis via deux connecteurs N-K aux éléments rayonnants internes en aluminium à l'intérieur de l'antenne. Ces signaux sont convertis en ondes électromagnétiques dans la gamme 698-3 600 MHz par des cavités résonantes, puis rayonnés vers l'extérieur à travers un faisceau directionnel horizontal de 65°, couvrant précisément les étages du bâtiment cible.

②Réception du signal : les ondes électromagnétiques en amont émises par les téléphones mobiles et les appareils IoT dans le bâtiment sont capturées de manière omnidirectionnelle par l'antenne. Le réflecteur collecte et filtre les signaux d'interférence, convertissant les ondes électromagnétiques en signaux électriques qui sont retransmis à l'équipement de la station de base, complétant ainsi la communication bidirectionnelle.

2. Coque camouflage avec noyau optimisé pour la non-atténuation du signal

La plupart des antennes bon marché utilisent des boîtiers en plastique standard, ce qui entraîne une perte RF supérieure à 15 %, ce qui entraîne des signaux faibles et des vitesses de réseau lentes aux limites des cellules. L'usine de Qianmu Communications a développé de manière indépendante un boîtier d'onde transparent UABS modifié, avec des mesures en laboratoire montrant une perte RF aussi faible que 6,2 %. Combiné à un réseau de rayonnement en aluminium en couches, il évite l'effet de blindage provoqué par les supports métalliques des boîtiers conventionnels, permettant ainsi une augmentation de 30 % de la vitesse du réseau de liaison descendante dans les mêmes conditions. Les données de mesure brutes des analyseurs de réseaux vectoriels sont disponibles sur demande.

Spécifications techniques

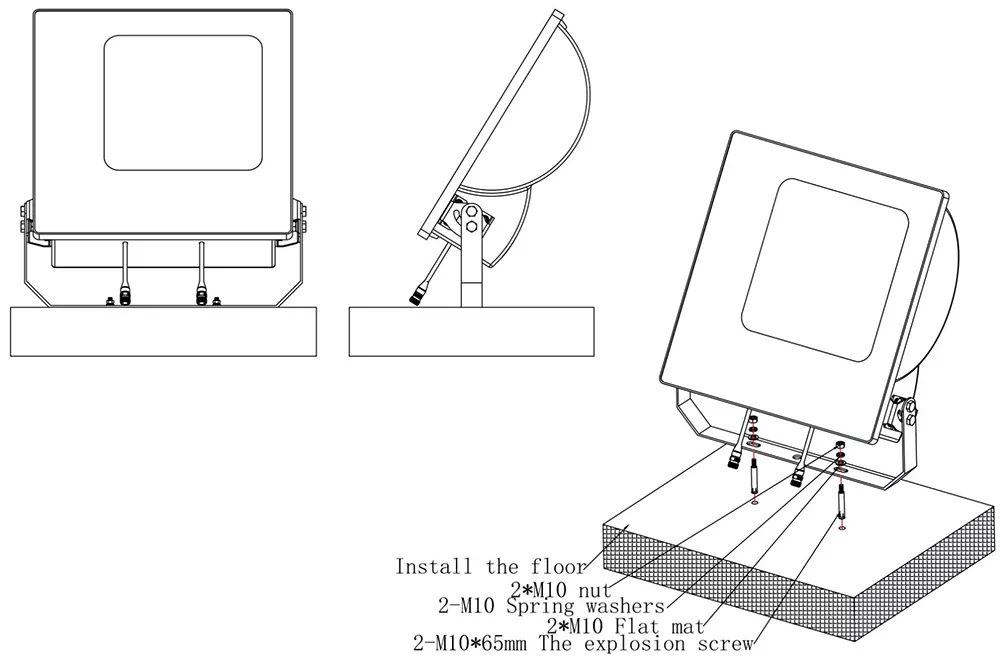

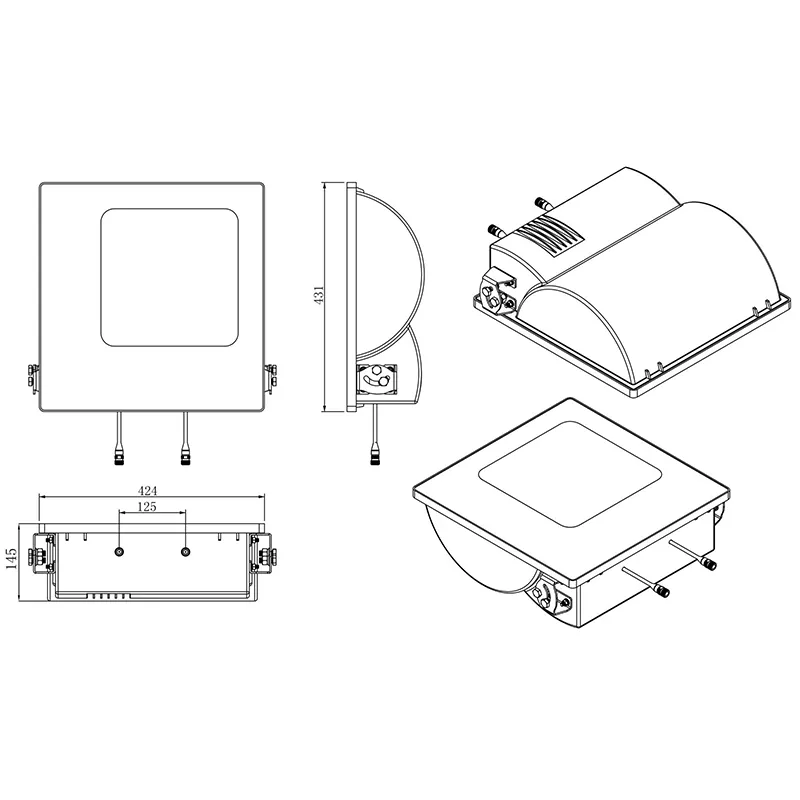

Paramètres structurels mécaniques

Guide d'achat et de sélection

1. Donnez la priorité à la confirmation de la couverture de la bande de fréquences. Pour la bande 5G 3,5 GHz grand public de la Chine, il est essentiel de sélectionner des antennes de projecteur à large bande prenant en charge 1 710-3 600 MHz. Les antennes plus anciennes avec un maximum de 2 700 MHz ne peuvent pas prendre en charge les réseaux 5G actuels et nécessiteront un remplacement complet ultérieurement, ce qui augmentera considérablement les coûts du projet.

2. Vérifiez les paramètres RF réels et rejetez les spécifications trompeuses. Avant d'acheter, demandez aux fournisseurs de fournir des courbes d'analyse de réseau vectoriel mesurées pour le même modèle, en vous concentrant sur la vérification de trois indicateurs clés : le gain, le VSWR et le rapport avant-arrière. Les produits à faible coût sur le marché surestiment souvent le gain, ce qui entraîne une distance de couverture réelle réduite de plus de 40 %.

3. L'accent est mis sur la protection extérieure et les matériaux : dans les zones côtières où les pluies et les typhons sont fréquents, des vibrateurs en aluminium moulé sous pression combinés à des boîtiers UABS résistants aux intempéries doivent être utilisés. Les vibrateurs en tôle de fer mince et les boîtiers en plastique ordinaires subiront de la corrosion et des infiltrations d'eau après 1 à 2 ans, ce qui entraînera des coûts de maintenance extrêmement élevés au fil du temps.

4. Sélectionnez des fabricants dotés de capacités internes de R&D et de production. Les intermédiaires manquent de recherche et développement, de contrôle qualité et ne peuvent pas fournir de personnalisation, de rapports de test ou d'assistance technique après-vente. La connexion directe avec les fabricants d'origine permet un approvisionnement synchronisé en matériaux auxiliaires, des paramètres personnalisés, un service après-vente rapide et une livraison stable pour les commandes de gros volumes.

FAQ

Q1 : Quelles bandes de fréquences de communication cette antenne de projecteur couvre-t-elle entièrement ? Est-ce qu'il supporte la 5G ?

R : L'antenne fonctionne sur les bandes de fréquences 698-960 MHz et 1710-3600 MHz, entièrement compatible avec toutes les bandes 2G GSM, 3G UMTS et 4G LTE. Il prend en charge les bandes 5G NR nationales grand public N41/N78 ainsi que les principales bandes 5G dans les pays étrangers. Un seul déploiement permet une couverture collaborative 4G+5G sans qu’il soit nécessaire de remplacer progressivement l’antenne.

Q2 : Prend-il en charge la personnalisation OEM/ODM ? Quels paramètres peuvent être modifiés ?

R : En tant qu'usine à la source, nous proposons des services de personnalisation complets : gain d'antenne réglable, largeur de faisceau, type de connecteur (N/4.3-10), couleur du boîtier et logo sérigraphié sur le corps. Pour les projets spéciaux à bande étroite à l’étranger, notre équipe R&D peut réajuster l’oscillateur RF.

Q3 : L'entreprise prend-elle en charge les audits d'usine sur site ? Peut-il fournir des documents de qualification ?

R : Shenzhen Qianmu Communication Technology Co., Ltd. propose des visites d'usine aux visiteurs sur rendez-vous un jour à l'avance, permettant d'accéder à l'usine de fabrication, aux lignes de production et au laboratoire RF. Les certifications complètes ISO, CE, FCC et RoHS, ainsi que les rapports de tests tiers, sont disponibles gratuitement au format électronique ; des copies imprimées originales portant les sceaux officiels peuvent être fournies à des fins d’appel d’offres.
