Antenne panneau

Qu'est-ce qu'une antenne directionnelle à écran plat

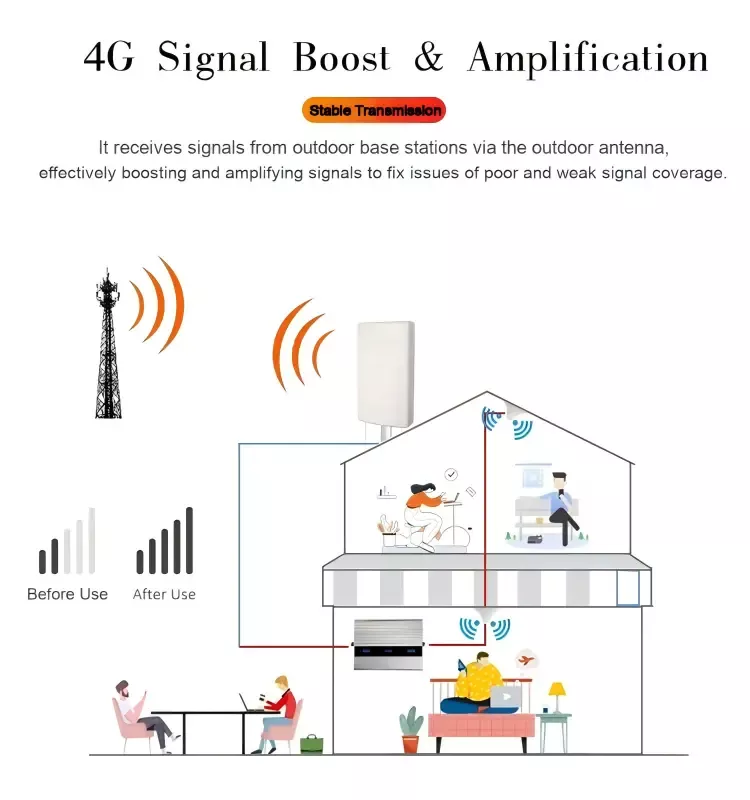

Notre antenne à panneau plat directionnel murale 14DBI est une antenne à rayonnement directionnel à faisceau étroit à gain élevé, spécialement conçue pour les réseaux WiFi longue distance en intérieur, la réception du signal de la station de base extérieure et l'ingénierie d'amplification du signal sans fil. Les signaux d'antenne omnidirectionnelle conventionnelle sont distribués à 360° et la distance de transmission est limitée ; Les antennes directionnelles s'appuient sur leurs réflecteurs arrière pour collecter les signaux radiofréquences et concentrer l'énergie radiofréquence dans une seule direction, améliorant ainsi considérablement les capacités de transmission longue distance. Notre antenne à double usage intérieure et extérieure produite en série comprend un boîtier en plastique scellé intégré, est étanche à l'eau et à la poussière, prend en charge le montage mural, est compatible avec GSM, 4G, 5G, WiFi double bande, 433 Internet des objets basse fréquence multi-bande, est livrée en standard avec un chargeur à faible perte RG58 et dispose de deux connecteurs RF courants, une broche interne SMA et un mâle N. C'est la solution d'antenne à écran plat avec la couverture la plus élevée en ingénierie de communication et en projets IoT.

Comment fonctionne l'antenne

De nombreux clients supposent à tort que la conception des écrans plats n’est qu’une question d’apparence. Cependant, l'antenne directionnelle à écran plat permet une transmission et une réception focalisées du signal grâce à sa structure multicouche interne. Le principe de fonctionnement peut être vérifié grâce à des équipements de test professionnels, notamment des analyseurs de réseaux vectoriels, des chambres anéchoïques RF et une analyse de simulation électromagnétique.

1. Principe de focalisation du faisceau du rayonnement de l'oscillateur et du réflecteur métallique

L'oscillateur réseau interne est responsable de la transmission et de la réception des signaux RF. Le réflecteur métallique placé derrière l'oscillateur réfléchit les signaux rayonnés vers l'arrière et latéralement vers l'avant, réduisant ainsi la largeur du faisceau et améliorant la concentration du signal. Cette structure permet à l'antenne d'atteindre des performances de gain élevées allant jusqu'à 14 dBi.

Comparaison mesurée : une antenne omnidirectionnelle standard de 3 dBi fournit généralement une distance de transmission d'environ 300 mètres dans un environnement ouvert, tandis que l'antenne directionnelle de 14 dBi peut atteindre une distance de transmission stable de plus de 1 200 mètres dans les mêmes conditions.

2. Structure d'adaptation résonante multibande

L'oscillateur interne adopte une conception de réseau multi-emplacements pour obtenir une large compatibilité de fréquence. Il prend en charge plusieurs bandes de fréquences sans fil, notamment les réseaux cellulaires de 700 à 960 MHz, le WiFi 2,4 GHz/5,8 GHz et les applications IoT de 433 MHz. Une antenne peut prendre en charge différents appareils sans fil sans remplacement fréquent, ce qui contribue à réduire les coûts d'inventaire et à simplifier la gestion de l'ingénierie.

3. Transmission de signal à faible perte avec le câble d'alimentation RG58

L'antenne utilise un câble d'alimentation coaxial RG58 avec une structure de blindage à double couche pour réduire la perte de signal pendant la transmission. Même avec des distances d'installation de câbles étendues, le rapport d'ondes stationnaires reste stable, évitant ainsi une atténuation significative du signal provoquée par un câblage longue distance.

4. Conception de protection extérieure anti-interférence

Le boîtier est fabriqué en matériau ABS ignifuge et présente une structure scellée pour protéger les composants internes de la pluie extérieure, de la poussière et des interférences électromagnétiques industrielles. Cette conception empêche l'oxydation de l'oscillateur et la dérive des performances du signal lors d'un fonctionnement extérieur à long terme.

FAQ

Q1 : La longueur d'alimentation et le connecteur RF d'une antenne directionnelle à écran plat peuvent-ils être remplacés ?

R : La personnalisation est prise en charge. Les mangeoires d'antenne standard peuvent être personnalisées à n'importe quelle longueur de 1 mètre à 15 mètres. Les connecteurs SMA mâle et femelle, tête N, BNC peuvent être remplacés selon les besoins. Pour les commandes importantes, le LOGO présent sur la coque peut être sérigraphié pour une personnalisation.

Q2 : Cette antenne à écran plat peut-elle être utilisée à la fois comme amplificateur de signal 4G et comme pont WiFi ?

R : Exactement. Notre antenne couvre plusieurs bandes GSM/4G/5G/2,4G/5,8G et est compatible avec les répéteurs de signal, les ponts sans fil et les appareils de transmission de données 433 iot. Un ensemble d'antennes est compatible avec plusieurs appareils d'ingénierie.

Q3 : Les murs métalliques et les structures en acier affecteront-ils les signaux d'antenne ?

R : Les tôles peuvent réfléchir et protéger les signaux radiofréquences. Lors de l'installation, la surface de rayonnement avant de l'antenne doit éviter de grandes zones de blindage métallique. S'il est impossible d'éviter cela, une antenne supplémentaire peut être ajoutée pour recevoir des signaux en différents points, et les ingénieurs peuvent fournir un plan d'ajustement des points.

Q4 : Comment résoudre le problème selon lequel le joint d'alimentation est sujet aux infiltrations d'eau et aux courts-circuits lorsqu'il est utilisé à l'extérieur pendant une longue période pendant la saison des pluies ?

R : Après l'installation, enroulez du ruban isolant étanche autour de la position du joint métallique. L'antenne extérieure montée sur poteau peut également être personnalisée avec un joint étanche amélioré pour empêcher complètement l'eau de pluie d'éroder le joint.
