Comment la bonne antenne NB-IoT peut-elle améliorer la connectivité et la fiabilité des appareils IoT industriels

Qianmu, un fabricant d'antennes professionnel spécialisé dans les solutions de communication sans fil, fournit leAntenne NB-IoTconçu pour prendre en charge une connectivité fiable pour les appareils IoT industriels, les systèmes de comptage intelligents et les armoires de commande extérieures. Avec une couverture pleine bande de 700 MHz à 960 MHz, une conception étanche IP67 et des options de montage et de connecteur flexibles, cette antenne aide les développeurs d'équipements à relever les défis pratiques de la communication sans fil dans des environnements exigeants.

Une antenne NB-IoT est un composant RF essentiel pour les appareils Internet des objets à bande étroite qui transmettent de petites quantités de données sur les réseaux cellulaires. La sélection de la bonne antenne implique bien plus que la simple correspondance d’une bande de fréquences. Les ingénieurs doivent également prendre en compte la position d'installation, les matériaux du boîtier, l'impédance, le gain de l'antenne, l'étanchéité, la perte de câble et la compatibilité des connecteurs. Ce guide explique comment fonctionne une antenne NB-IoT, où elle est utilisée, quelles spécifications sont importantes et comment choisir une solution pour un déploiement industriel à long terme.

Table des matières

1. Qu'est-ce qu'une antenne NB-IoT ?
2. Comment fonctionne une antenne NB-IoT ?
3. Quelles fonctionnalités sont les plus importantes ?
4. Où les antennes NB-IoT sont-elles utilisées ?
5. Quelles sont les principales spécifications techniques ?
6. Comment choisir la bonne antenne ?
7. Comment l’installation peut-elle améliorer les performances ?
8. Foire aux questions
9. Conclusion

1. Qu'est-ce qu'une antenne NB-IoT ?

Une antenne NB-IoT est un composant radiofréquence qui permet à un appareil d'envoyer et de recevoir des signaux sans fil via un réseau cellulaire Internet des objets à bande étroite. NB-IoT est conçu pour les appareils connectés qui nécessitent souvent une faible consommation d'énergie, une couverture étendue et une communication fiable pour les petites transmissions de données.

Les appareils typiques comprennent les compteurs d'eau intelligents, les compteurs de gaz, les terminaux de surveillance de l'électricité, les capteurs environnementaux, les contrôleurs industriels et les équipements de surveillance à distance. Ces applications peuvent fonctionner pendant de longues périodes sans maintenance fréquente, ce qui fait de la sélection de l'antenne un élément important de la conception globale du produit.

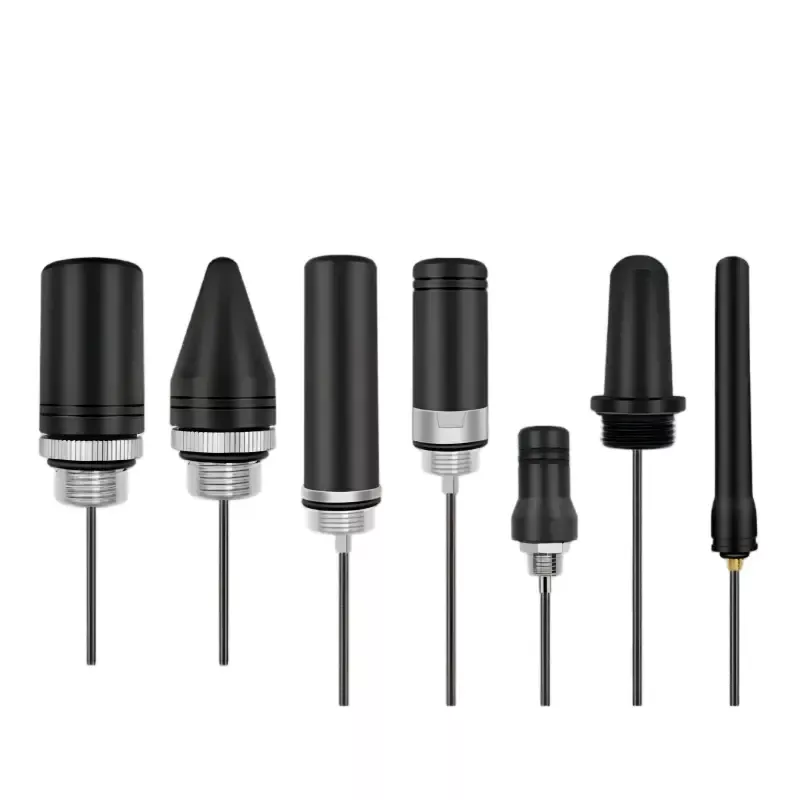

Les antennes NB-IoT sont disponibles sous plusieurs formes :

• Antennes intégrées :Intégré au boîtier de l'appareil ou à l'assemblage de circuits où l'espace et l'apparence sont importants.
• Antennes patch :Structures compactes adaptées à certaines applications sans fil embarquées.
• Antennes montées sur véhicule :Solutions externes conçues pour des équipements mobiles et des conditions d’installation particulières.
• Antennes externes à visser :Antennes installées à travers un panneau de boîtier, souvent préférées pour les armoires métalliques et les équipements industriels extérieurs.

Pour les équipements installés à l’intérieur d’enceintes métalliques, une antenne externe peut fournir un chemin RF plus pratique qu’une antenne positionnée entièrement à l’intérieur de l’armoire. La solution d'antenne NB-IoT de Qianmu est conçue autour des installations d'armoires extérieures et prend en charge différents filetages de montage, longueurs de câble et configurations de connecteurs.

2. Comment fonctionne une antenne NB-IoT ?

Une antenne NB-IoT convertit les signaux électriques d'un module de communication sans fil en ondes électromagnétiques et reçoit les signaux radio entrants du réseau cellulaire. Ses performances dépendent de la conception électrique de l'antenne, de la fréquence de fonctionnement, des matériaux environnants et de la manière dont elle est installée.

Trois considérations techniques sont particulièrement importantes.

Correspondance de fréquence

Une antenne doit être conçue pour les bandes de fréquences utilisées par le réseau NB-IoT cible. Une antenne mal adaptée à la bande de fonctionnement peut réfléchir davantage d'énergie RF vers l'émetteur au lieu de la rayonner efficacement. La couverture de fréquence et l’adaptation d’impédance doivent donc être vérifiées avant le déploiement.

Impédance et efficacité RF

Une impédance de 50 ohms est largement utilisée dans les systèmes RF. L'association de l'antenne, du câble coaxial et du module de communication permet de réduire les réflexions et de maintenir un transfert de signal efficace. Le rapport d'onde stationnaire de tension (VSWR) est un indicateur utile de l'adaptation d'impédance, bien qu'il n'établisse pas de manière indépendante l'efficacité totale de l'antenne ou la portée de communication réelle.

Enceinte et effets environnementaux

Les armoires métalliques peuvent obstruer ou altérer le rayonnement radiofréquence, tandis que les câbles, alimentations et composants électroniques à proximité peuvent influencer les performances de l'antenne. Le montage de l'antenne à l'extérieur d'une armoire peut contribuer à réduire le blindage lié au boîtier, à condition que l'antenne soit installée et mise à la terre conformément à ses exigences de conception.

3. Quelles fonctionnalités sont les plus importantes dans une antenne NB-IoT industrielle ?

Les équipements IoT industriels fonctionnent souvent à l’extérieur ou dans des endroits où l’accès pour la maintenance est limité. Une antenne adaptée doit donc combiner compatibilité électrique, durabilité mécanique et flexibilité d'installation.

Large couverture de fréquence

Une large gamme de fréquences prises en charge peut simplifier le déploiement de produits sur les réseaux NB-IoT compatibles. L'antenne externe présentée par Qianmu couvre 700 à 960 MHz, mais les acheteurs doivent toujours confirmer les bandes de fréquences réelles déployées par leur opérateur cellulaire et leur module de communication.

Protection IP67 étanche à l'eau et à la poussière

Un boîtier classé IP67 est conçu pour fournir une protection contre la poussière et résister aux conditions d'immersion temporaire spécifiées selon les exigences de test applicables. Cette note est précieuse pour les armoires de surveillance extérieures exposées à la pluie, à la poussière et aux changements climatiques. Une installation et une étanchéité correctes des panneaux restent essentielles au maintien de la protection au niveau de l’assemblage complet de l’équipement.

Options de montage et de connexion flexibles

Différentes armoires nécessitent des dimensions de montage et des dispositions de câbles différentes. Les options filetées M12 et M16 peuvent aider à s'adapter à différentes conceptions de panneaux, tandis que les connecteurs SMA, IPEX, BNC et de type N offrent une compatibilité potentielle avec diverses interfaces RF. Le sexe exact du connecteur et l’interface doivent être confirmés pour le modèle sélectionné.

Durabilité environnementale

Les matériaux du boîtier, les composants d'étanchéité, la construction des câbles et les pièces métalliques résistantes à la corrosion influencent la fiabilité à long terme. Pour les installations côtières, les équipements de transport et les systèmes utilitaires extérieurs, les acheteurs doivent évaluer ensemble les limites de température, l’exposition aux vibrations, les risques de corrosion et les exigences de maintenance.

4. Où les antennes NB-IoT sont-elles utilisées ?

Les antennes NB-IoT prennent en charge une large gamme d'applications de surveillance à distance et de communication à faible débit. Les conceptions externes étanches sont particulièrement utiles lorsque les appareils sont installés dans des armoires métalliques ou exposés aux conditions extérieures.

Compteurs intelligents d’eau et de gaz

Les systèmes de comptage connectés transmettent les relevés de consommation et les informations opérationnelles aux plateformes de gestion à distance. L'emplacement de l'antenne peut influencer la fiabilité des communications lorsque les compteurs sont installés dans des zones techniques souterraines, des enceintes extérieures ou des emplacements entourés de matériaux de construction.

Électricité et contrôle industriel

Les terminaux de surveillance de l'alimentation, les concentrateurs de compteurs électriques et les armoires de commande industrielles utilisent la connectivité sans fil pour signaler l'état des équipements et les données de mesure. Une antenne externe peut aider à répondre aux contraintes RF créées par les boîtiers métalliques.

Ville intelligente et surveillance environnementale

Les capteurs de qualité de l'air, les stations de surveillance de la poussière routière, les équipements de surveillance météorologique et les contrôleurs intelligents d'éclairage public peuvent nécessiter des liaisons sans fil fiables entre des emplacements distribués. L'étanchéité et les températures nominales appropriées sont importantes lorsque ces appareils fonctionnent à l'extérieur.

IoT agricole

La surveillance à distance des sols, le contrôle de l'environnement des serres et la surveillance de la qualité de l'eau en aquaculture peuvent utiliser la connectivité NB-IoT pour transmettre des mesures à partir d'endroits où le réseau filaire conventionnel n'est pas pratique.

Alarmes d'équipement à distance

Les installations industrielles peuvent utiliser des terminaux connectés pour signaler des conditions anormales, des pannes d'équipement ou des changements d'état de fonctionnement. Les performances de l'antenne doivent être évaluées parallèlement à la disponibilité du réseau, à la gestion de l'alimentation et aux fonctionnalités prises en charge par le module de communication.

5. Quelles sont les principales spécifications techniques d’une antenne NB-IoT ?

Les spécifications techniques constituent une base pratique pour comparer les modèles d’antennes. Le tableau suivant résume les paramètres publiés de l'antenne NB-IoT externe présentée par Qianmu. Les spécifications doivent être reconfirmées par rapport au devis et à la fiche technique du modèle exact commandé.

Ces spécifications décrivent le produit présenté plutôt que chaque antenne de la catégorie NB-IoT. Les performances réelles dépendent de la configuration sélectionnée, de l'environnement d'installation, de la bande réseau, du routage des câbles et du périphérique hôte. Les acheteurs doivent demander les données de test applicables lorsque des critères d'acceptation spécifiques sont requis.

6. Comment choisir la bonne antenne NB-IoT ?

Le choix d'une antenne commence par les exigences de communication de l'appareil fini. Un modèle qui fonctionne bien en laboratoire peut donner des résultats différents lorsqu'il est installé à proximité de panneaux métalliques, d'électronique de puissance ou d'autres composants sensibles aux RF.

Utilisez la liste de contrôle suivante lors de l’évaluation des fournisseurs et des configurations d’antenne :

• Confirmez les bandes réseau :Vérifiez les fréquences prises en charge par l'opérateur déployé et le module NB-IoT.
• Évaluez l'emplacement d'installation :Déterminez si l'antenne sera montée à l'intérieur d'un boîtier en plastique, à l'extérieur d'une armoire métallique ou sur un équipement mobile.
• Sélectionnez le bon filetage de montage :Vérifiez l’épaisseur du panneau, le diamètre du trou, le dégagement disponible et les exigences d’étanchéité.
• Faites correspondre le connecteur :Confirmez le type de connecteur, le sexe, l'impédance du câble et l'interface sur le module de communication.
• Choisissez une longueur de câble appropriée :Évitez les longueurs de câble inutiles, car le câble coaxial introduit une perte RF qui peut réduire le signal délivré ou reçu par l'antenne.
• Examinez les conditions environnementales :Tenez compte de la pluie, de la poussière, des températures extrêmes, des vibrations et de l’exposition au sel.
• Demandez des informations de test pertinentes :Examinez la réponse en fréquence, le VSWR, le gain et tous les résultats de tests environnementaux applicables au modèle proposé.
• Testez l'appareil complet :Validez la connectivité et la qualité du signal à l’aide du boîtier réel, du chemin de câble, du module et de l’emplacement d’installation prévu.

Pour les projets OEM, la personnalisation peut également impliquer les dimensions du boîtier, la longueur du câble, la configuration des connecteurs et la structure de montage. Discuter de ces exigences avant l’outillage ou la production en série permet de réduire les changements d’intégration plus tard dans le cycle de développement.

7. Comment l'installation peut-elle améliorer les performances de l'antenne NB-IoT ?

Même une antenne correctement spécifiée peut ne pas fonctionner correctement si elle est mal installée. Quelques mesures pratiques peuvent aider à préserver les performances RF et à maintenir la protection de l’environnement.

1. Choisissez une position de montage appropriée.Pour les antennes d'armoire externes, utilisez un emplacement de panneau approprié qui évite toute obstruction inutile provenant des structures métalliques à proximité.
2. Fixez correctement le matériel de montage.Suivez les instructions d'installation et les exigences de serrage du fabricant pour éviter d'endommager le filetage ou de compromettre le joint.
3. Acheminez soigneusement le câble coaxial.Évitez les virages serrés, les pliages répétés, les pincements et les passages de câbles inutiles.
4. Séparez le câble des sources d'interférences lorsque cela est possible.Éloignez le câblage RF des composants électroniques de puissance et de commutation bruyants lorsque la disposition de l'équipement le permet.
5. Inspectez les composants d’étanchéité.Assurez-vous que les joints et les points d’entrée des câbles sont correctement installés, en particulier dans les armoires extérieures.
6. Test après assemblage final.Évaluez l’enregistrement du réseau, les indicateurs de signal et la fourniture de données au niveau de l’application dans des conditions de fonctionnement représentatives.

L'installation doit être traitée comme faisant partie de la conception du système d'antenne plutôt que comme une tâche mécanique finale. Tester l'ensemble complet est le moyen le plus fiable d'identifier les problèmes qui peuvent ne pas apparaître lorsque l'antenne est évaluée séparément.

8. Foire aux questions sur les antennes NB-IoT

Q1 : Quelle plage de fréquences une antenne NB-IoT doit-elle prendre en charge ?

La portée requise dépend des bandes cellulaires utilisées par le réseau cible. L'antenne externe présentée par Qianmu couvre 700 à 960 MHz. Confirmez le déploiement du réseau local et la compatibilité des modules avant de sélectionner un modèle.

Q2 : Une antenne NB-IoT peut-elle être installée sur une armoire de commande métallique ?

Oui. Une antenne externe à visser convient souvent aux armoires métalliques car le radiateur peut être positionné à l'extérieur de l'enceinte. La conception de montage, la disposition de mise à la terre ou de couplage et les instructions d'installation doivent être suivies pour le modèle spécifique.

Q3 : Une antenne NB-IoT classée IP67 est-elle adaptée à une utilisation en extérieur ?

Un indice IP67 indique un niveau défini de protection contre la pénétration de poussière et d'eau dans des conditions de test spécifiées. Il peut convenir à de nombreuses applications extérieures, mais l’installation complète doit également maintenir une étanchéité et une protection de l’environnement appropriées.

Q4 : La longueur du câble et le type de connecteur peuvent-ils être personnalisés ?

Oui. Qianmu répertorie les options de câbles de 1,5 m à 10 m et les choix de connecteurs, notamment les types SMA, IPEX, BNC et N. La disponibilité dépend de la configuration sélectionnée, alors confirmez les détails du connecteur et les exigences en matière de câbles lors de la demande de devis.

Q5 : Un gain d'antenne plus élevé offre-t-il toujours une meilleure connectivité ?

Non. Le gain doit être pris en compte en fonction du diagramme de rayonnement, de l'orientation de l'installation, des conditions du réseau et du système de réception. Une antenne à gain plus élevé ne garantit pas automatiquement de meilleures performances dans toutes les directions ou tous les emplacements.

Q6 : Comment puis-je réduire la perte de signal pendant l'installation ?

Utilisez un câble coaxial approprié à faible perte, sélectionnez une longueur de câble appropriée, évitez les virages serrés, assurez-vous que le connecteur sonore est bien assemblé et placez l'antenne à l'écart des obstructions importantes. Vérifiez les performances après avoir installé l'antenne dans le boîtier final.

Q7 : Quelles informations dois-je fournir lors de la demande d’une antenne NB-IoT personnalisée ?

Fournissez les bandes de fréquences de fonctionnement, le modèle du module de communication, le matériau du boîtier, les dimensions de montage, la longueur du câble, le type de connecteur, les conditions environnementales, la quantité cible et tout critère de test RF ou de protection contre l'entrée requis. Ces informations aident le fournisseur à évaluer la compatibilité et à recommander une configuration appropriée.

9. Conclusion : créez une connexion IoT plus fiable

Une antenne NB-IoT bien sélectionnée aide les appareils connectés à maintenir une communication sans fil efficace dans des applications allant du comptage intelligent et de la surveillance industrielle à la détection environnementale et aux systèmes de contrôle extérieur. La compatibilité de fréquence, l'adaptation d'impédance, la structure de montage, la sélection des câbles et la protection de l'environnement contribuent tous au résultat final.

Qianmu propose une solution d'antenne NB-IoT externe offrant une couverture de 700 à 960 MHz, une protection IP67, des options de montage M12 et M16 et des choix de câbles et de connecteurs configurables. Pour les fabricants d’équipements, les intégrateurs de systèmes et les développeurs de produits IoT, l’évaluation de ces paramètres par rapport aux conditions de fonctionnement réelles constitue une étape importante vers un déploiement fiable.

Vous recherchez une antenne adaptée à votre prochain projet IoT ? Explorez la page produit de l'antenne Qianmu NB-IoT pour passer en revue les spécifications et les options de configuration disponibles. Si vous avez besoin d'aide pour faire correspondre les bandes de fréquences, les connecteurs, les longueurs de câbles ou les exigences de montage à votre équipement,Contactez-nouspour discuter de votre application et demander une solution d'antenne personnalisée pour votre projet.
