Antenne NB-IoT

Il existe trois principaux types d'antennes IoT disponibles sur le marché : les antennes patch intégrées, les antennes à ventouse montées sur véhicule et les antennes externes étanches à vis.

L'antenne NB-IoT présentée dans cet article appartient à la catégorie des antennes extérieures étanches à vis. Il est spécialement conçu pour les armoires de commande électriques industrielles, les boîtiers d'équipements intégrés extérieurs et les terminaux IoT municipaux.

L'antenne NB externe d'armoire de Qianmu Communication prend en charge le NB-IoT pleine bande de 700 MHz à 960 MHz et est compatible avec les réseaux à bande étroite des trois principaux opérateurs : China Mobile, China Unicom et China Telecom. Il est disponible avec deux tailles de vis courantes, M12 et M16, correspondant aux normes de trous d'installation de la plupart des armoires industrielles nationales et importées.

Qu'est-ce qu'une antenne externe pour les armoires NB-IoT

Une antenne externe d'armoire NB-IoT est une antenne RF étanche montée sur vis conçue pour les équipements IoT industriels. Il est installé en externe sur des armoires d'équipement pour fournir une transmission de signal sans fil stable pour les terminaux NB-IoT dans les environnements extérieurs et industriels.

Principe de fonctionnement

De nombreux clients croient à tort qu'une antenne n'est qu'un oscillateur métallique et que le boîtier étanche n'a aucun impact sur les performances du signal. En fait, la conception structurelle de l'antenne externe de l'armoire NB-IoT affecte directement la stabilité des communications extérieures longue distance. Les performances de travail peuvent être testées et vérifiées via des analyseurs de réseaux vectoriels et des chambres anéchoïques blindées.

1. Structure résonante d'oscillateur basse fréquence

Le NB-IoT fonctionne dans la bande de communication basse fréquence de 700 à 960 MHz, qui présente des longueurs d'onde plus longues et des exigences plus élevées en matière de longueur d'oscillateur et d'adaptation à la masse. L'antenne utilise des éléments rayonnants en cuivre segmentés à l'intérieur, correspondant avec précision à la résonance basse fréquence à bande étroite et évitant le décalage de résonance et l'augmentation des ondes stationnaires que l'on trouve dans les antennes courtes ordinaires.

2. Structure de rayonnement isolée par armoire

L'antenne est installée à l'extérieur de l'armoire. La vis métallique est utilisée pour la fixation et le couplage à la terre, tandis que l'oscillateur maintient une distance d'isolation sûre par rapport à la tôle de l'armoire. Cela évite le blindage et l'absorption du signal RF provoqués par le boîtier métallique.

Pour la même spécification, une antenne intégrée installée à l'intérieur d'une armoire métallique peut subir une atténuation de 6 à 9 dB, tandis que l'antenne NB-IoT externe a une atténuation globale de seulement 1 à 2 dB.

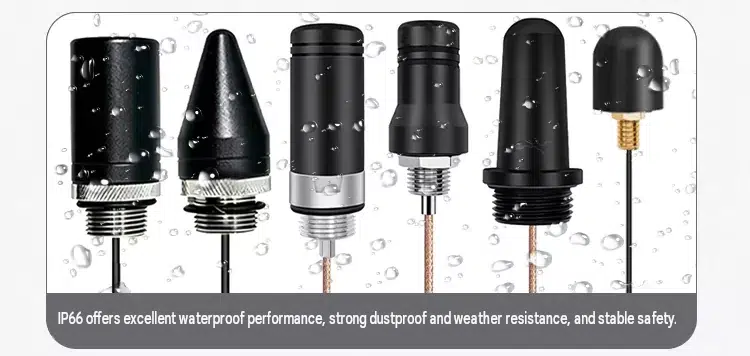

3. Structure étanche scellée multicouche

L'antenne adopte un joint arrière en silicone étanche, un anneau fileté en caoutchouc étanche et une structure de fil de sortie moulée par injection pour fournir trois couches de protection. L'eau de pluie et la condensation ne peuvent pas pénétrer dans l'armoire le long du câble. Le câble coaxial de 50 Ω maintient une transmission stable du signal RF et empêche la dérive d'impédance causée par les changements de température extérieure.

4. Structure de suppression du bruit

La base d'antenne ajoute un anneau de couplage au sol pour filtrer le bruit électromagnétique généré par les alimentations, les automates et les relais à l'intérieur de l'armoire, réduire les niveaux de bruit et améliorer le taux de réussite de l'accès à la station de base du terminal IoT.

Équipement compatible

L'antenne NB-IoT est conçue pour les terminaux IoT qui nécessitent une protection d'armoire métallique et un fonctionnement extérieur à long terme. Il convient aux appareils civils, commerciaux et industriels :

1. Armoires intelligentes de compteur d’eau à transmission à distance

Équipements municipaux d'eau et de gaz, boîtes de collecte de gaz, armoires de surveillance et de contrôle de la pression des pipelines et équipements de surveillance de la qualité de l'eau en ligne.

2. Équipements intelligents d’alimentation et de contrôle industriel

Armoires extérieures de collecte d'énergie, terminaux de surveillance de distribution basse tension, armoires de commande intégrées de stockage d'énergie photovoltaïque et concentrateurs de compteurs électriques.

3. Équipement de sécurité pour ville intelligente

Boîtiers de surveillance de la poussière routière, stations de surveillance environnementale et météorologique, armoires de commande de barrières de stationnement et contrôleurs intelligents de lampadaires extérieurs.

4. Terminaux d'automatisation industrielle

Boîtiers de contrôle d'acquisition de données d'atelier d'usine, terminaux de positionnement logistique d'entrepôt et armoires d'alarme sans fil en cas de défaut d'équipement.

5. Équipement IoT agricole

Armoires de surveillance des sols sur le terrain, armoires de contrôle de la qualité de l'eau d'aquaculture et équipement de surveillance intégré de l'environnement des serres.

Tableau des paramètres techniques détaillés

Section FAQ commune

Q1 : La longueur du câble et le connecteur de l'antenne externe NB-IoT peuvent-ils être modifiés ?

R : Oui. Les modèles standards prennent en charge des longueurs de câble coaxial de 1,5 m à 10 m. Les connecteurs tels que SMA, IPEX et N peuvent être remplacés selon les besoins. Les commandes groupées prennent également en charge les couleurs de coque personnalisées et la sérigraphie LOGO.

Q2 : Cette antenne extérieure NB est-elle compatible avec les cartes China Mobile, China Unicom et China Telecom NB en même temps ?

R : Oui. L'antenne couvre toute la bande de fréquences NB-IoT de 700 à 960 MHz et est compatible avec les réseaux NB des trois principaux opérateurs. Il n'est pas nécessaire d'acheter des versions distinctes pour différentes bandes de fréquences.

Q3 : La courbure des fils affectera-t-elle le signal de l'antenne lorsque l'espace intérieur de l'armoire est limité ?

R : Le câble peut être légèrement plié avec un grand rayon de courbure, mais une flexion à 90 degrés et un pliage répété doivent être évités. Lors de l'installation, gardez le câble aussi droit que possible et éloigné des sources d'interférences telles que les alimentations et les convertisseurs de fréquence pour éviter une atténuation significative du signal.

Q4 : L'écrou métallique de l'antenne est-il sujet à la rouille lors d'une utilisation à long terme dans des environnements côtiers de brouillard salin ?

R : Non. L'écrou de verrouillage de l'antenne est fabriqué en alliage d'aluminium antirouille passivé et a passé avec succès un test au brouillard salin de 48 heures. Il n’est pas sujet à la rouille ou au blocage lors d’une utilisation extérieure à long terme dans les zones côtières. Pour les environnements hautement corrosifs, des ingénieurs peuvent être consultés pour des solutions anticorrosion personnalisées.
