Comment une antenne radio FM intégrée peut-elle améliorer la réception du signal dans les appareils électroniques compacts

Qianmudéveloppe leAntenne radio FM intégréepour les produits compacts compatibles FM qui nécessitent une réception fiable sans ajouter d'antenne externe exposée. Conçu pour la bande de diffusion FM 88-108 MHz, ce composant RF compact combine un noyau de ferrite, une bobine de cuivre enroulée avec précision et des options de connexion flexibles pour les systèmes audio automobiles, les haut-parleurs Bluetooth, les radios portables, les équipements de maison intelligente et autres appareils électroniques.

Une antenne FM intégrée est plus qu'un remplacement peu encombrant d'une antenne télescopique. Sa structure d'induction magnétique à noyau de ferrite, son enroulement de bobine de précision, son format compact et sa conception de connexion personnalisable permettent aux fabricants d'intégrer la réception FM dans des produits où l'espace d'installation et l'apparence sont importants. Ce guide explique le fonctionnement d'une antenne radio FM intégrée, ses caractéristiques techniques, ses applications appropriées, les considérations d'installation et les facteurs clés que les acheteurs doivent évaluer lors de la recherche d'une antenne pour des projets OEM ou ODM.

Table des matières

• Qu'est-ce qu'une antenne radio FM intégrée ?
• Comment fonctionne une antenne radio FM intégrée ?
• Quelles sont les principales fonctionnalités ?
• Où peut-il être utilisé ?
• Quelles sont les spécifications techniques ?
• Comment l'antenne doit-elle être installée ?
• Comment les acheteurs doivent-ils sélectionner la bonne antenne ?
• Comment se compare-t-elle aux autres antennes FM ?
• Foire aux questions
• Pourquoi envisager une antenne FM personnalisée ?

Qu'est-ce qu'une antenne radio FM intégrée ?

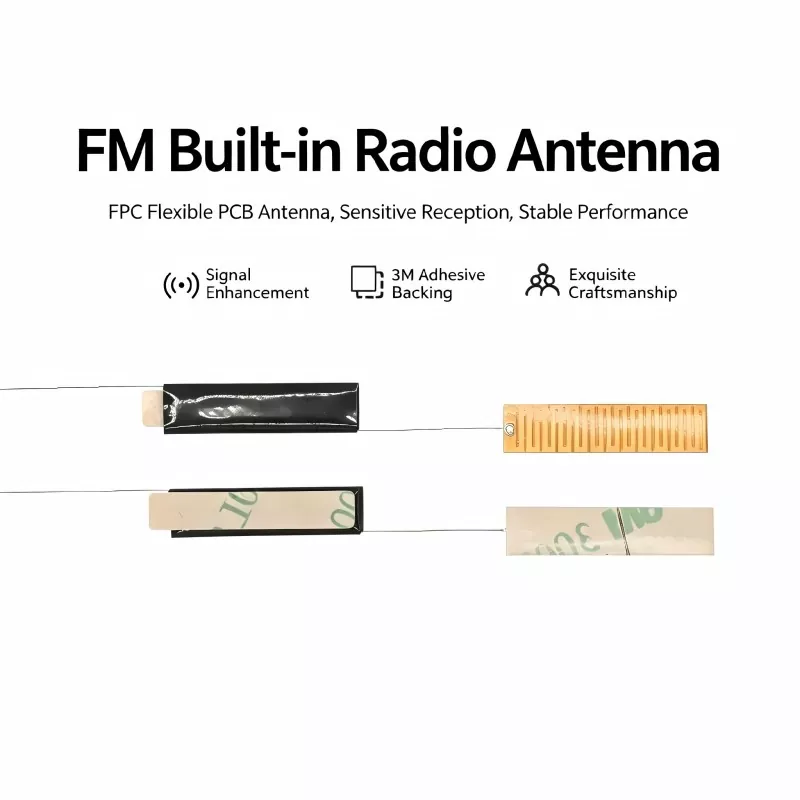

Une antenne radio FM intégrée est un composant de réception RF passif interne conçu pour recevoir des signaux de diffusion FM tout en restant à l'intérieur de l'appareil électronique. Contrairement à une antenne télescopique classique qui s'étend à l'extérieur du boîtier, une antenne interne peut être dissimulée dans la structure du produit, aidant ainsi les fabricants à conserver une apparence épurée tout en exploitant efficacement l'espace interne limité.

Une conception typique à noyau de ferrite se compose d'un noyau de ferrite à haute perméabilité, d'un fil de cuivre émaillé enroulé avec précision, d'une protection d'isolation et de bornes de connexion ou de fils conducteurs. Le matériau ferrite concentre le champ magnétique autour de la bobine, tandis que la structure du bobinage est conçue pour prendre en charge la réception sur la plage de fréquences FM prévue.

Pour les fabricants développant des appareils électroniques grand public compacts, cette structure peut simplifier l’intégration des produits. L'antenne peut être positionnée en fonction de la disposition du PCB et de la conception du boîtier plutôt que de nécessiter une ouverture d'antenne externe dédiée.

Pour plus d’informations spécifiques au produit, les acheteurs peuvent consulter la page produit de l’antenne radio FM intégrée.

Comment fonctionne une antenne radio FM intégrée ?

Le principe de fonctionnement repose principalement sur l'induction et la résonance électromagnétiques. Lorsqu'un signal de diffusion FM atteint l'antenne, le noyau de ferrite aide à concentrer le champ magnétique haute fréquence autour de la bobine. Le conducteur enroulé avec précision convertit ensuite l'énergie électromagnétique en un signal électrique RF qui peut être traité par le circuit de réception.

1. Concentration du champ magnétique

Le noyau de ferrite à haute perméabilité concentre les champs magnétiques haute fréquence autour du bobinage. Cette structure est particulièrement utile lorsque les fabricants ont besoin d'une antenne pouvant s'insérer dans un espace interne compact tout en conservant une réception FM fiable.

2. Conversion électromagnétique

La bobine de cuivre entourant le noyau de ferrite réagit au champ magnétique changeant et génère un signal électrique. Ce signal est ensuite transféré via la connexion d'antenne au circuit récepteur FM.

3. Résonance de fréquence

Les paramètres d'enroulement de la bobine, notamment le nombre de tours et la disposition des enroulements, influencent les caractéristiques de fréquence de l'antenne. Un réglage approprié aide l'antenne à fonctionner dans la bande FM prévue et prend en charge une réception stable.

4. Transmission des signaux

Après la conversion, le signal RF reçu traverse le fil d'antenne ou les broches de connexion jusqu'au circuit du récepteur FM, où il est amplifié, décodé et converti en sortie audio.

Quelles sont les principales fonctionnalités ?

Lors de la sélection d'une antenne FM interne pour un produit commercial, les ingénieurs prennent généralement en compte les performances de réception, les dimensions physiques, la résistance aux interférences, la température de fonctionnement et la flexibilité d'intégration. Les caractéristiques suivantes rendent la conception intégrée à noyau de ferrite adaptée à de nombreux appareils compacts.

• Plage de fonctionnement de 88 à 108 MHz :Conçu autour de la gamme de fréquences de diffusion FM couramment utilisée.
• Structure interne compacte :Permet aux fabricants d'intégrer la réception FM sans antenne externe saillante.
• Bobinage de précision :Prend en charge des caractéristiques électriques et des performances de fréquence constantes.
• Construction à noyau de ferrite :Concentre les champs magnétiques et prend en charge une réception efficace du signal.
• Conception soucieuse des interférences :Les considérations liées à l’isolation et à la structure peuvent contribuer à réduire les interférences électromagnétiques indésirables.
• Personnalisation flexible :Les dimensions du noyau, les paramètres d'enroulement, la longueur du câble, les broches et les connecteurs peuvent être adaptés aux exigences du produit.
• Large température de fonctionnement :La conception Qianmu référencée spécifie un fonctionnement de -20°C à +85°C.

Où peut-il être utilisé ?

La structure compacte d'une antenne FM interne la rend adaptée aux produits pour lesquels l'exposition de l'antenne externe n'est pas souhaitable ou peu pratique. Les applications peuvent aller de l’électronique grand public aux équipements automobiles et industriels.

Quelles sont les spécifications techniques ?

Les spécifications techniques doivent toujours être adaptées au circuit récepteur, au boîtier, à la position d'installation et au marché cible. Les spécifications suivantes représentent la configuration du produit Qianmu référencée et peuvent servir de point de départ pour une évaluation technique.

Les performances réelles peuvent varier en fonction du circuit intégré du récepteur, de la disposition du circuit imprimé, du matériau du boîtier, de l'environnement électromagnétique environnant, de la force du signal local et de la position d'installation de l'antenne. Par conséquent, les tests sur prototypes restent importants avant la production en série.

Comment l'antenne doit-elle être installée ?

Un placement correct est essentiel pour obtenir une réception FM cohérente. Même une antenne bien conçue peut connaître des performances réduites si elle est positionnée à proximité de fortes sources d'interférences ou de matériaux inappropriés.

Étape 1 : Sélectionnez la position d'installation

Placez l'antenne dans une zone interne relativement ouverte et, lorsque cela est possible, à proximité de la surface interne du boîtier. Évitez de le placer directement à côté de puces haute fréquence, de composants de puissance, de sources de chaleur ou d'autres sources d'interférences fortes.

Étape 2 : Fixez l'antenne

Un support adhésif isolé peut constituer une méthode d’installation simple pour les conceptions compatibles. La méthode de montage doit maintenir l'antenne fermement positionnée et empêcher tout mouvement susceptible d'affecter la répétabilité pendant le fonctionnement du produit.

Étape 3 : Connectez l'antenne

Connectez le fil ou les broches de l'antenne à l'interface d'antenne FM désignée sur le PCB. Les connexions soudées doivent être sécurisées et exemptes de courts-circuits, tandis que les connexions de type fiche doivent avoir une rétention mécanique suffisante.

Étape 4 : Test de réception

Après l'assemblage, allumez l'appareil et effectuez une recherche de station FM. Évaluez le nombre de stations, la clarté audio, le bruit de fond, la stabilité du signal et la cohérence de la réception à différents endroits.

Comment les acheteurs doivent-ils sélectionner la bonne antenne ?

Le prix à lui seul ne devrait pas déterminer le choix de l’antenne. Pour les projets OEM et ODM, les équipes d'achat et les ingénieurs doivent évaluer l'antenne dans le cadre du système RF complet.

1. Confirmez la plage de fréquence :Assurez-vous que l'antenne est adaptée à la bande de diffusion FM cible.
2. Vérifiez l'espace disponible :Fournissez des dimensions précises du boîtier et du PCB avant de sélectionner la structure de l'antenne.
3. Vérifiez la méthode de connexion :Spécifiez la longueur du câble, la conception des bornes, le type de connecteur ou les exigences de connexion du PCB.
4. Évaluer l’environnement opérationnel :Les produits automobiles, portables, intérieurs et extérieurs peuvent nécessiter des considérations mécaniques et thermiques différentes.
5. Tenez compte des interférences électromagnétiques :Identifiez les processeurs, les alimentations à découpage, les écrans, les moteurs et autres sources de bruit potentielles à proximité.
6. Demander des échantillons :Testez l'antenne dans le boîtier réel et avec le circuit récepteur FM prévu avant d'approuver la production de masse.
7. Discutez de la personnalisation :Pour les projets en volume, les dimensions du noyau et les paramètres d'enroulement personnalisés peuvent offrir une meilleure intégration qu'une antenne générique.

Comment se compare-t-elle aux autres antennes FM ?

Différentes structures d'antenne répondent à différentes exigences de produits. Une antenne PCB peut être pratique lorsque le PCB offre suffisamment d'espace, tandis qu'une antenne télescopique peut être utile lorsqu'une antenne exposée est acceptable. Une conception intégrée à noyau de ferrite est particulièrement pertinente lorsque les fabricants privilégient une installation dissimulée et une intégration mécanique compacte.

Foire aux questions

1. Quelle fréquence prend en charge une antenne radio FM intégrée ?

L'antenne Qianmu référencée est conçue pour la bande de diffusion FM 88-108 MHz. Les exigences de fréquence spécifiques peuvent être discutées lors de la personnalisation pour différentes applications et marchés.

2. Les dimensions de l’antenne et la longueur du câble peuvent-elles être personnalisées ?

Oui. La personnalisation peut inclure la taille du noyau de ferrite, les paramètres d'enroulement de la bobine, la longueur du fil, les matériaux des broches et les types de connecteurs. Ces options permettent à l'antenne de mieux s'adapter au boîtier disponible et à la disposition du PCB.

3. Une antenne intégrée est-elle adaptée aux systèmes audio automobiles ?

Oui. Les conceptions d'antennes FM intégrées peuvent être intégrées aux systèmes audio embarqués, aux radios Bluetooth, aux unités principales multimédia et à des équipements similaires. Les projets automobiles doivent être évalués par le biais d'une installation réelle et de tests RF, car les structures et l'électronique des véhicules peuvent affecter la réception.

4. Les performances de l'antenne dépendent-elles de la disposition du PCB ?

Oui. Les performances de réception sont influencées non seulement par l'antenne mais également par le circuit intégré du récepteur, la disposition du PCB, la mise à la terre, les composants environnants, la structure du boîtier et l'environnement électromagnétique. Les tests de prototypes sont recommandés avant la production de masse.

5. Des échantillons peuvent-ils être fournis avant la production en vrac ?

L'évaluation des échantillons est une partie importante du développement d'antennes personnalisées. Les acheteurs peuvent discuter des exigences en matière d'échantillons avec Qianmu et tester l'antenne dans l'appareil prévu avant de passer à la production en volume.

Pourquoi envisager une antenne FM personnalisée ?

Pour les fabricants développant des produits électroniques compatibles FM, l'antenne doit être sélectionnée comme partie intégrante du système RF plutôt que traitée comme un accessoire autonome. Une conception intégrée bien adaptée peut aider à économiser l'espace d'installation, à maintenir une apparence propre du boîtier et à fournir une solution pratique pour les applications FM automobiles, portables, intelligentes et industrielles.

Qianmu fournit des solutions d'antenne FM intégrées avec des options de personnalisation couvrant les dimensions du noyau de ferrite, l'enroulement de la bobine, la longueur du câble, les bornes de connexion et l'intégration structurelle. Pour les projets OEM et ODM, les équipes d'ingénierie peuvent définir leurs exigences en matière de fréquence, l'espace disponible, l'interface PCB, l'environnement d'exploitation et les performances de réception attendues avant la validation des échantillons. Si vous développez un nouveau produit compatible FM ou recherchez un partenaire fiable pour la fabrication d'antennes en Chine,Contactez-nouspour discuter de votre candidature, demander une solution personnalisée et démarrer l'évaluation d'un échantillon avec Qianmu.
