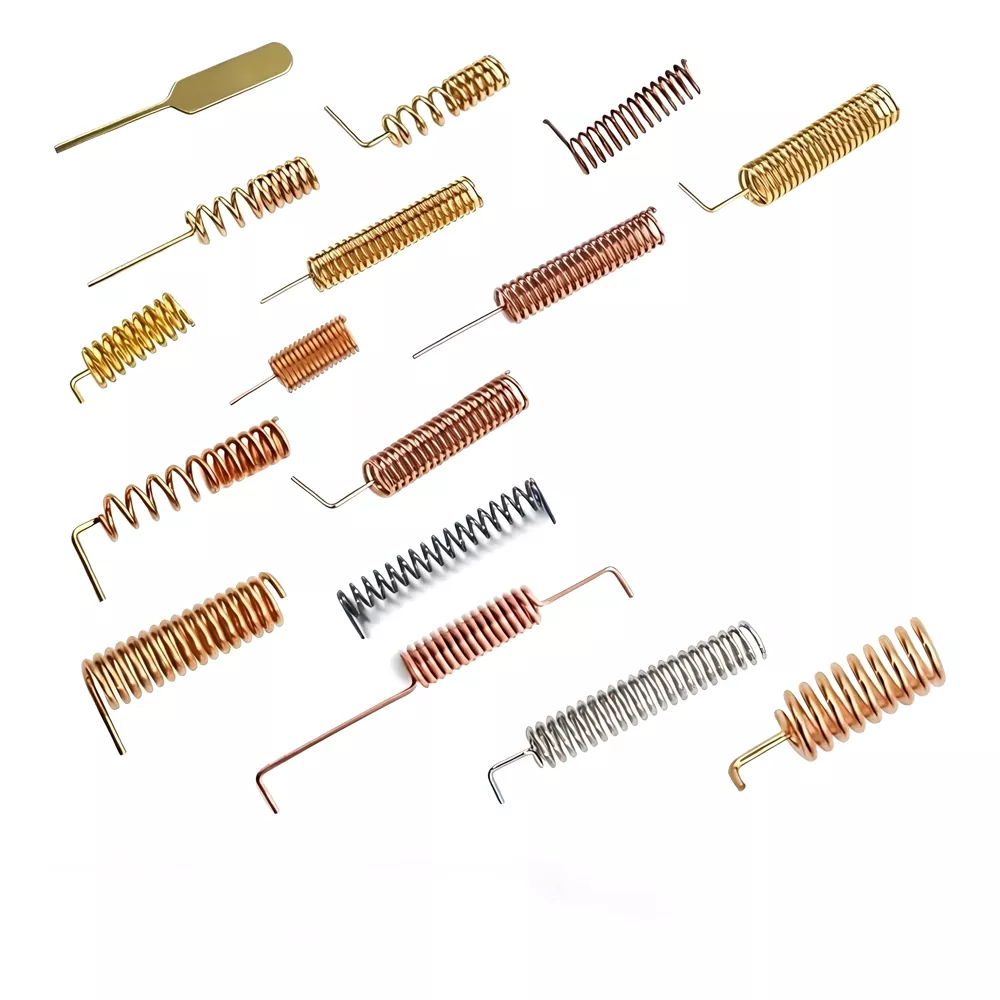

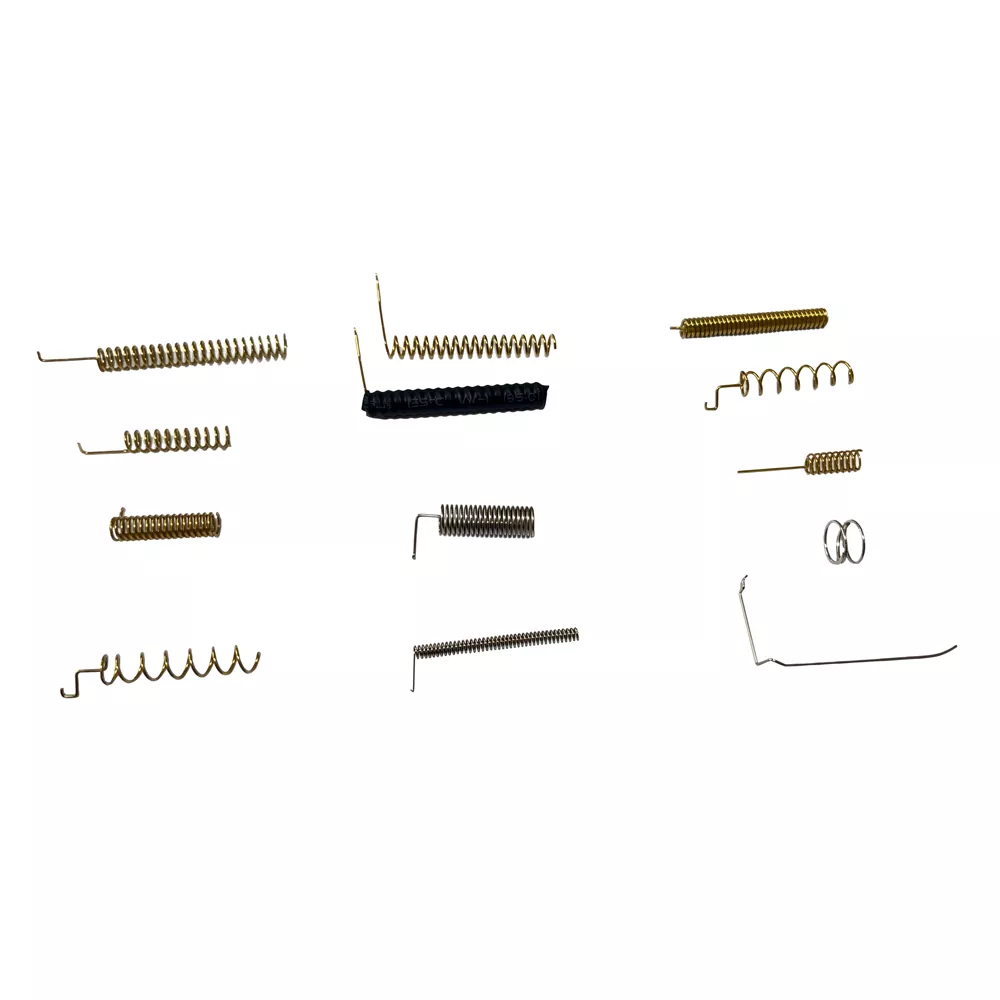

Antenne à ressort
En tant que fournisseur professionnel, Qianmu Communication propose des services personnalisés d'antennes à ressort hélicoïdal de haute précision. Fabriqué à partir de matériaux de première qualité.Acier au carbone nickelé Fabriqué en bronze phosphoreux, il présente une conductivité et une résistance à la corrosion exceptionnelles. Nous sommes dignes de confiance.Fabricant chinoisNous proposons une solution unique allant du prototypage à la production de masse, largement utilisée dans l'IoT, les télécommandes et les modules de communication sans fil.
Une antenne à ressort (également connue sous le nom d'antenne hélicoïdale) est une structure d'antenne dans laquelle un conducteur métallique est enroulé en forme de ressort en spirale, en utilisant le conducteur métallique configuré en hélice comme support de transmission du signal. Il présente une impédance de 50 ohms et se compose de trois composants principaux : un fil de cuivre interne (utilisé pour transmettre et recevoir des signaux), un fil de blindage externe (conçu pour bloquer les interférences électromagnétiques externes) et une couche isolante externe (qui neutralise les effets de la capacité et de l'inductance externes). Ensemble, ces composants forment un système fermé doté de fortes performances anti-interférences.
Shenzhen Qianmu Communication Technology Co., Ltd., une entreprise professionnelle spécialisée dans la R&D, la fabrication et la vente d'antennes de produits de communication, est profondément engagée dans le domaine des antennes depuis de nombreuses années et s'engage à fournir aux clients mondiaux des solutions d'antennes à ressort de haute qualité.
Spécifications techniques
L'antenne à ressort Qianmu Communication couvre plusieurs bandes de fréquences allant des basses aux hautes fréquences, répondant aux exigences de divers scénarios d'application. Les principaux paramètres techniques sont les suivants :
|
Élément de paramètre |
Gamme de spécifications |
|
Gamme de fréquences |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Gagner |
0,8 dBi ~ 3,5 dBi |
|
Impédance |
50Oméga |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisation |
Polarisation verticale/polarisation circulaire |
|
Modèle de rayonnement |
Omnidirectionnel |
|
Capacité de puissance |
Maximum 50W |
|
Température de fonctionnement |
-40 ℃ ~ +85 ℃ |
|
Efficacité de l'antenne |
35~ 80 % (dépend de l'environnement d'installation) |
|
Matériel |
Cuivre, placage à l'or, placage au nickel, etc. |

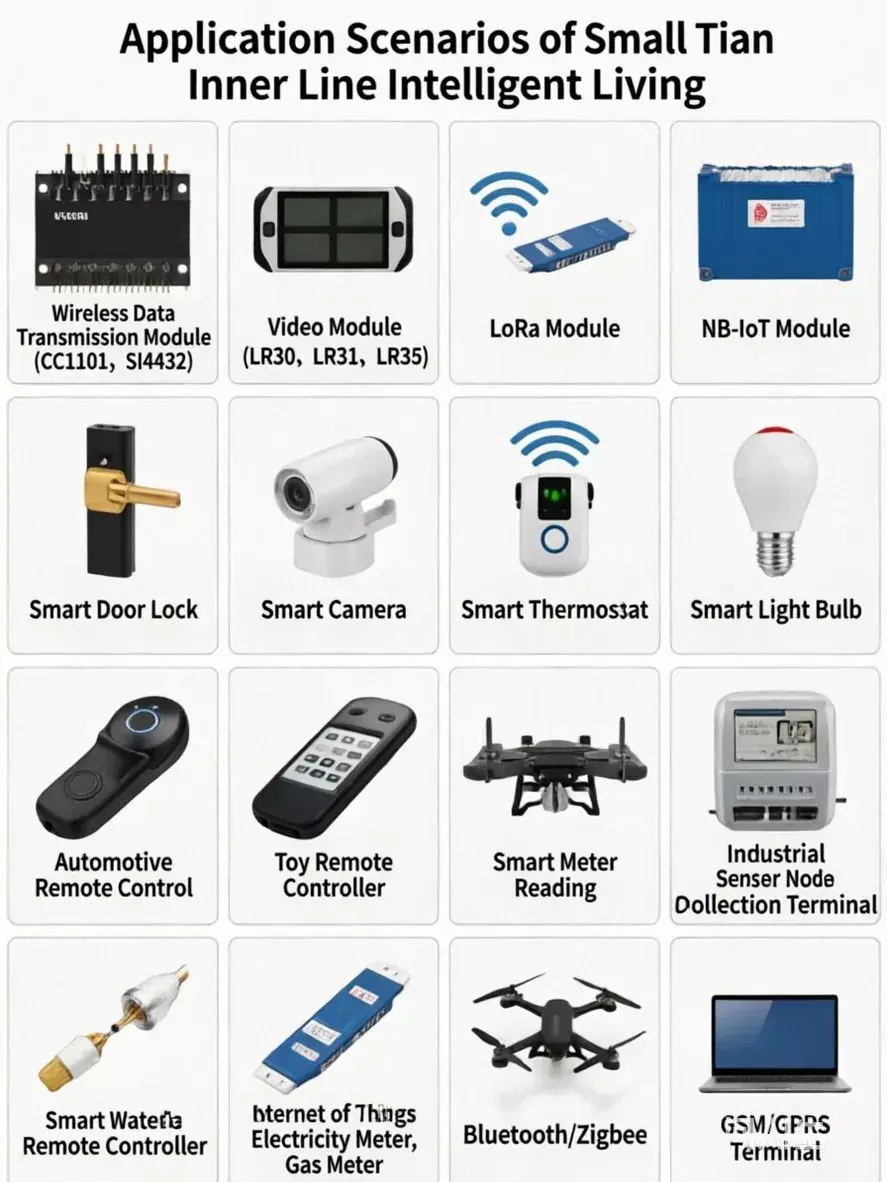

Appareils applicables
L'antenne à ressort de communication Qianmu est largement utilisée dans les appareils et scénarios suivants :
Module de transmission de données sans fil : CC1101, Si4432 et autres modules RF sans fil
Modules LoRa : LR30, LR31, LR36 et autres modules de communication LoRa
Module NB-IoT : terminal de communication sans fil NB-IoT
Appareils domestiques intelligents : serrures de porte intelligentes, caméras intelligentes, thermostats intelligents, ampoules intelligentes, etc.
Appareils de télécommande sans fil : clés à distance de voiture, télécommandes de jouets, télécommandes industrielles, etc.
Terminal IoT : nœuds de capteurs IoT, terminaux d'acquisition de données
Comptage intelligent : compteurs d'eau, compteurs d'électricité et compteurs de gaz intelligents
Module Bluetooth/Zigbee : communication sans fil Bluetooth, appareils réseau Zigbee
Télémétrie des drones : liaison de données pour les petits drones
Appareils GSM/GPRS : modems GSM, systèmes de surveillance à distance
Comparaison avec des produits concurrents
|
Article de comparaison |
Antenne à ressort de communication Qianmu |
Antenne PCB |
Antenne à tige externe |
|
Gagner |
0,8 ~ 3,5 dBi |
2~6 dBi |
Relativement élevé |
|
Performance omnidirectionnelle |
★★★★★Excellent |
★★☆ Forte directivité |
★★★★ Bien |
|
Taille |
★★★★ Compacte |
★★★★★ Ultra-petit |
★★☆ Grand |
|
Capacité anti-interférence |
★★★★★ Fort |
★★★ Moyenne |
★★★★ Relativement fort |
|
Flexibilité d'installation |
★★★★★ Extrêmement flexible |
★★★ Fixé sur PCB uniquement |
★★★ Installation externe requise |
|
Coût |
★★★★ Modéré |
★★★★★ Faible |
★★☆ Relativement élevé |
|
Modification de conception |
★★★★ Flexible |
★★☆ Refabrication de PCB requise |
★★★ Ordinaire |
L'antenne à ressort Qianmu Communication atteint un équilibre optimal entre couverture omnidirectionnelle, capacité anti-interférence, flexibilité d'installation et coût global, ce qui en fait un choix d'antenne intégrée idéal pour les appareils IoT et de communication sans fil.

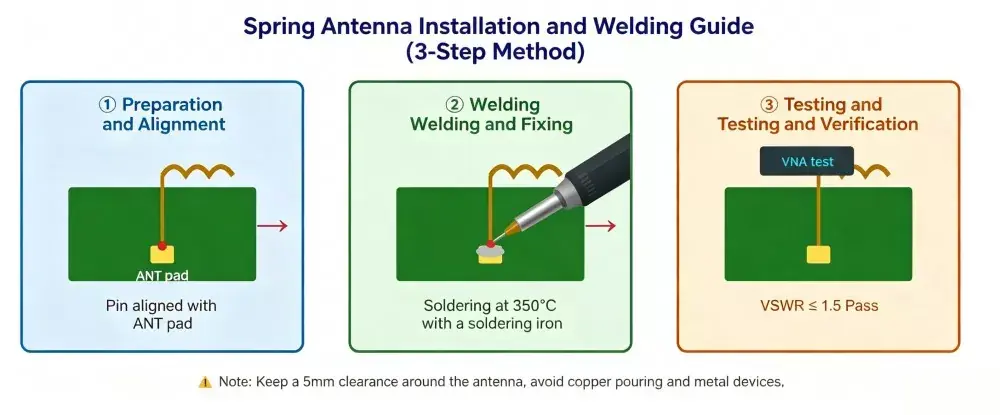

Guide d'installation
Étape 1 : Préparez-vous au soudage
Alignez la broche (généralement une seule broche ou un plot de soudure) à l'extrémité de l'antenne à ressort avec le plot de soudure ANT réservé sur le PCB. Le plot de soudure doit être connecté à la ligne d'alimentation RF, telle qu'une ligne microruban de 50 ohms ou un guide d'ondes coplanaire, pour garantir une transmission correcte du signal.
Étape 2 : Soudage et fixation
Pliez la section en forme de crochet et connectez-la à la broche ANT du module sans fil, puis terminez le processus de soudure en toute sécurité. Le brasage par refusion est recommandé car il est compatible avec les processus d'assemblage standard en surface.
Étape 3 : Inspection et tests

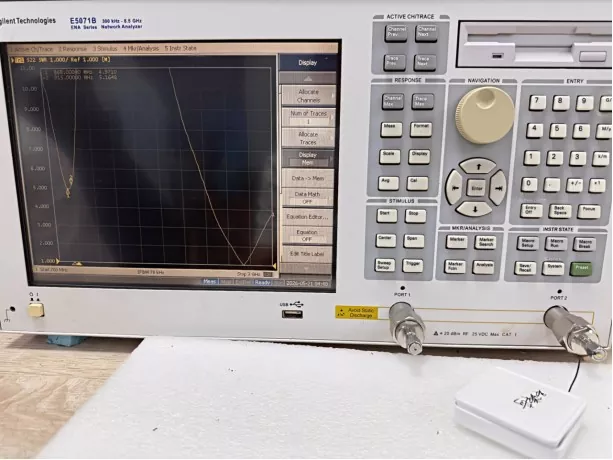

Après le soudage, utilisez un analyseur de réseau vectoriel pour mesurer le rapport d'onde stationnaire de tension (VSWR) et vérifier que les performances RF répondent aux spécifications requises.
Remarques
1. Maintenez la zone de dégagement : évitez d'acheminer les fils et de placer des composants métalliques dans un rayon de 5 mm de l'antenne ; ne couvrez pas la batterie ou le couvercle de protection à moins de 10 mm au-dessus du fond.
2. Ligne de transmission 50 Ω : connectez la puce RF directement via une microruban sur la même couche ou une stripline dans la couche interne ; utilisez des chanfreins à 45° dans les coins pour éviter les changements brusques d'impédance.
3. Restez à l'écart du métal : lorsque vous utilisez une antenne à ressort, la première étape consiste à vous assurer que l'antenne est tenue à l'écart des matériaux métalliques, y compris les plans de masse des circuits imprimés, les traces de câblage, les batteries, les écrans, les boîtiers métalliques, etc.
4. Direction de soudage cohérente : dans la production de masse, il est essentiel de s'assurer que la direction de soudage de l'antenne correspond à la direction de soudage spécifiée par le fabricant de l'antenne au moment de la sélection.
5. Réglage et marge : si l'environnement électromagnétique de l'ensemble du dispositif à boîtier en plastique est complexe, un réseau π peut être réservé à l'extrémité RF et la fréquence de résonance peut être réglée avec précision à l'aide d'un condensateur réglable allant de 3 pF à 6,8 pF.
Comment choisir une antenne à ressort ?
|
Étapes de sélection |
Points clés |
Détails |
|
1. Confirmer la fréquence de fonctionnement |
Sélectionnez l'antenne par protocole de communication et bande de fréquence |
Bandes de fréquences communes : • 315 MHz : appareils de télécommande traditionnels • 433 MHz : LoRa, compteurs intelligents, télécommandes industrielles • 470/490 MHz : équipements IoT industriels • 868/915 MHz : bandes ISM pour l'Europe et l'Amérique du Nord • 2,4 GHz : Wi-Fi, Bluetooth, Zigbee • Bande GSM : modules de communication cellulaire |
|
2. Évaluer les exigences de gain |
Faire correspondre le gain avec la distance de transmission |
•Courte distance (<100 m) : 0,8~2 dBi • Distance moyenne (100-500 m) : 2~3 dBi • Longue distance (>500 m) : supérieure à 3 dBi |
|
3. Vérifiez l'espace d'installation |
Faites correspondre la taille et la structure avec le PCB |

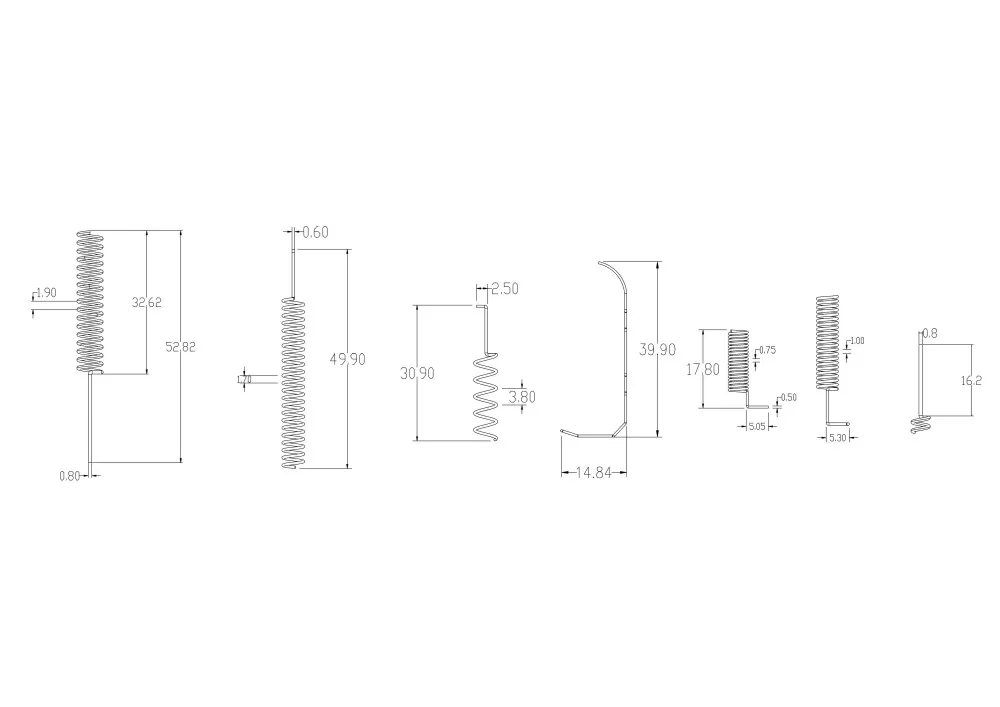

1. Mesurez l'espace interne de l'équipement pour sélectionner la longueur et le diamètre appropriés. 2. Des antennes de type coudé sont disponibles pour le montage de circuits imprimés en bord dans des espaces restreints. |
|
4. Évaluer l'environnement d'application |
Protection anti-interférences et anti-corrosion |
1. Équipement avec blindage métallique : Antenne à polarisation circulaire recommandée. 2. Environnement humide/extérieur : placage argent/or pour anti-oxydation. |
|
5. Choisissez un fournisseur fiable |
Service de fabrication personnalisé à guichet unique |
Qianmu Communication est une usine et un fournisseur d'antennes professionnels, prenant en charge les OEM et ODM, fournissant un service complet comprenant la conception, l'échantillonnage et la production de masse d'antennes. |
FAQ
Q1 : Quelle est la meilleure, une antenne à ressort ou une antenne PCB ?
R : Le choix dépend des exigences spécifiques de l’application. Les solutions Spring Antenna conviennent aux applications nécessitant une transmission longue distance (> 100 mètres), une couverture omnidirectionnelle et des directions d'installation flexibles, tandis que les antennes PCB sont plus adaptées aux appareils compacts avec des limitations strictes de taille et de coût. Qianmu Communication fournit les deux solutions et propose des recommandations professionnelles basées sur les différents besoins du projet.
Q2 : Un gain plus élevé signifie-t-il toujours de meilleures performances d’antenne ?
R : Pas nécessairement. Un gain plus élevé améliore généralement la concentration du signal mais peut réduire la couverture dans certaines directions. La sélection optimale doit tenir compte de la distance de transmission, des exigences de couverture et de l'environnement d'application. Qianmu Communication propose des produits avec différentes options de gain de 0,8 à 3,5 dBi.
Q3 : L’antenne peut-elle être personnalisée ?
R : Oui. Qianmu Communication fournit des services de personnalisation OEM/ODM, notamment l'ajustement de la fréquence, la modification de la taille, la sélection des matériaux et la personnalisation de l'angle de pliage pour répondre aux différentes exigences des applications.
Q4 : Quelle est la plage de température de fonctionnement ?
R : Les produits Qianmu Communication fonctionnent de manière fiable de -40 ℃ à +85 ℃, répondant aux exigences de la plupart des applications industrielles et grand public.
Q5 : L’adaptation d’impédance est-elle requise ?
R : Oui. L'impédance standard est de 50 Ω et les applications pratiques peuvent nécessiter des composants adaptés entre l'antenne et le port de l'émetteur RF pour obtenir des performances optimales. Qianmu Communication fournit une assistance technique pour la correspondance et le débogage des antennes.
Q6 : Quelle est la quantité minimum de commande (MOQ) ?
R : Qianmu Communication prend en charge des quantités de commande flexibles, depuis les échantillons prototypes et les petits lots jusqu'à la production à grande échelle. Pour les exigences détaillées de MOQ, veuillez contacter notre équipe commerciale.
