Antenne PIFA

Qu'est-ce qu'une antenne PIFA

Les antennes PIFA, également connues sous le nom d'antennes planaires à F inversé, sont l'une des structures d'antennes à rayonnement intégrées les plus largement utilisées dans l'électronique grand public et les appareils IoT. Ce sont des antennes RF miniaturisées à profil bas conçues pour les applications fermées.

Par rapport aux antennes céramiques ordinaires, aux antennes filaires et aux antennes PCB, le principal avantage est leur capacité à maintenir une résonance stable dans les boîtiers métalliques, les structures scellées en plastique et les espaces internes limités, avec une forte résistance à l'atténuation du blindage.

Nos produits fabriqués en série sont divisés en deux structures principales :

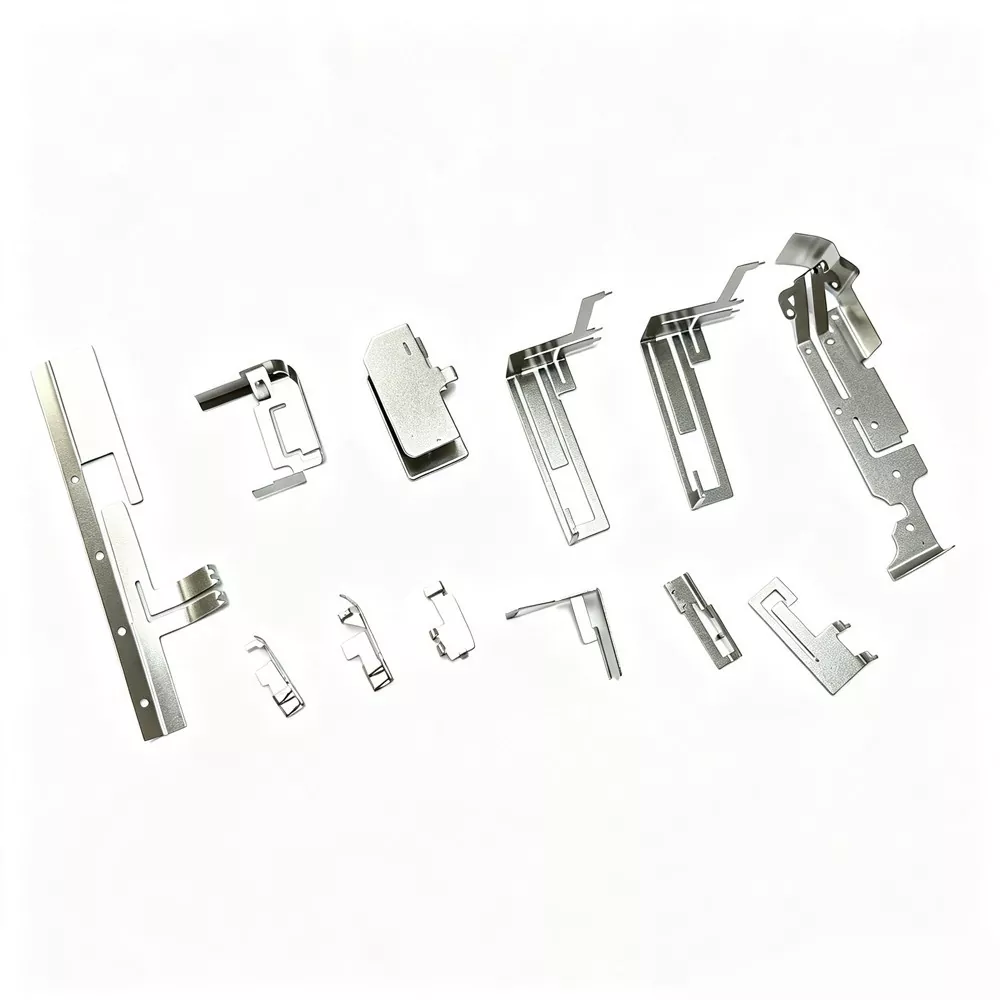

1. Antenne PIFA à ressort

Le ressort en acier inoxydable/bronze phosphoreux est formé par emboutissage d'une seule pièce, avec une dureté élevée, une bonne résilience, une résistance aux chocs, adapté au contrôle industriel monté sur véhicule, aux équipements sportifs, ne se desserre pas et ne s'oxyde pas en contact à long terme, adapté à la production de masse standardisée.

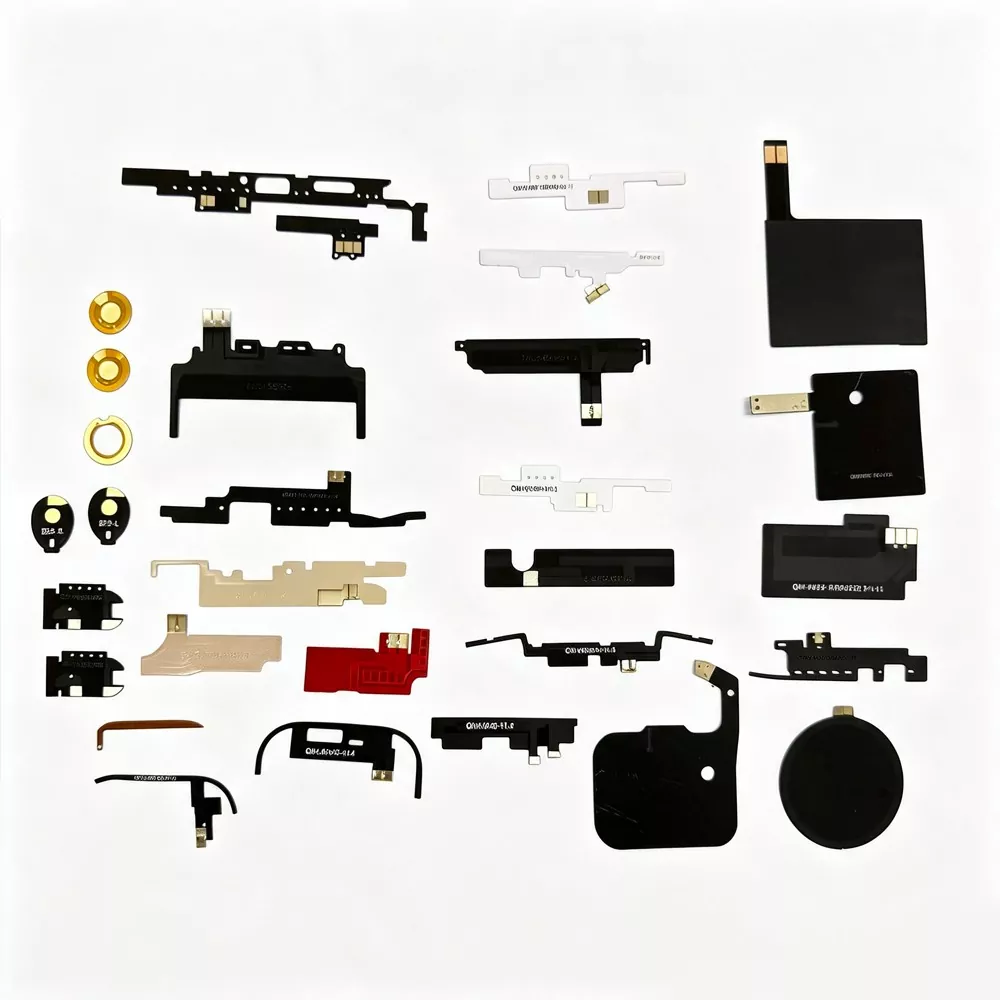

2. Antenne PIFA flexible FPC unique

Grâce à un processus de gravure de circuits imprimés flexibles FPC monocouche, il est léger, fin, flexible, pliable et fixé au mur, adapté aux appareils ultra-minces, aux structures irrégulières et aux petits corps. Il s’agit actuellement de la solution d’antenne intégrée la plus répandue pour le matériel intelligent.

Comment fonctionnent les antennes PIFA

De nombreux clients pensent à tort que l'antenne intégrée n'est qu'un « patch métallique ». En fait, il possède une structure de résonance radiofréquence très rigoureuse, et le principe peut être entièrement vérifié par des analyseurs de spectre, des analyseurs de réseau et des tests en chambre anéchoïque sans la théorie du vide.

1. Principe de résonance au sol : La structure PIFA s'appuie sur le couplage bras rayonnement + sol pour former une boucle de résonance F inversée. Par rapport aux antennes ordinaires, elle dépend moins de la masse de la carte principale de l'appareil et présente un taux de tolérance d'ajustement global plus élevé.

2. Rayonnement à profil bas : l'antenne est extrêmement faible et installée à proximité du fuselage, ce qui peut réduire efficacement l'atténuation du signal causée par le blindage de la coque métallique et résoudre le problème de plongée du signal une fois l'équipement installé.

3. Filtrage du bruit : PIFA possède des propriétés de filtrage inhérentes qui peuvent filtrer le bruit haute fréquence généré par le processeur de la carte mère, l'alimentation et la mémoire, réduisant ainsi considérablement le bruit de fond et améliorant le rapport signal/bruit.

4. Résonance compatible multibande : grâce à une conception précise de routage, d'emplacement et d'adaptation d'impédance, une seule antenne FPC PIFA peut accueillir simultanément plusieurs bandes, dont 2,4G, 5G, Bluetooth et LTE, économisant considérablement l'espace interne de l'appareil.

Spécifications techniques détaillées

Avantages par rapport aux produits homologues

Les antennes ordinaires sur le marché présentent souvent des problèmes communs, notamment une atténuation élevée du boîtier, un VSWR instable, une mauvaise résistance aux interférences et des performances de lot incohérentes. Notre antenne PIFA offre des avantages évidents :

· Par rapport aux antennes PCB ordinaires : Les antennes PCB sont facilement affectées par le blindage du boîtier. L'antenne réduit l'atténuation du boîtier de plus de 70 %.

· Par rapport aux antennes en céramique : Les antennes en céramique sont fragiles et sensibles aux différences de température, tandis que cette structure offre une meilleure résistance aux chocs, à la chaleur et un taux de réussite global plus élevé.

· Par rapport aux antennes FPC ordinaires : Les antennes FPC ordinaires n'ont pas de structure résonante PIFA, ce qui entraîne une dérive significative du signal. Notre solution FPC unique offre une résonance précise et des performances stables.

· Par rapport aux antennes à ressort sans nom : Les antennes à ressort ordinaires manquent d'adaptation d'impédance, ce qui entraîne des performances de signal instables. Qianmu Communication effectue une inspection et un étalonnage complets avant expédition.

Comment choisir une antenne PIFA de qualité

1. Regardez la structure : Pour les corps hermétiques, choisissez la structure PIFA au lieu d'utiliser aveuglément des antennes FPC/PCB ordinaires ;

2. Considérez les scénarios d'application : pour les équipements de vibration, sélectionnez l'antenne PIFA à ressort ; pour un équipement ultra fin, choisissez l'antenne FPC PIFA.

3 Recherchez la cohérence des lots : étalonnage de la production de masse en grande usine, petites différences de performances des lots, faible taux d'échec après-vente ;

4 Examinez les capacités de personnalisation : la taille, le câblage et la correspondance peuvent être modifiés en fonction de la structure globale de la machine pour s'adapter à différentes conceptions d'identification de produit.

FAQ

Q1 : Peut-il être personnalisé en taille et en bande de fréquence ?

R : Oui. Notre société prend en charge l'adaptation d'impédance personnalisée, pleine grandeur, pleine bande pour les antennes PIFA à ressort et les antennes PIFA FPC simples, et propose une optimisation gratuite du schéma.

Q2 : Quels sont les meilleurs signaux des antennes PIFA que les antennes ordinaires ?

R : Le plus grand avantage est qu'il a moins d'atténuation dans le boîtier, qu'il est résistant au blindage et aux interférences, et que l'expérience réelle dans l'ensemble de l'environnement de la machine est bien meilleure que celle des antennes ordinaires.

Q3 : Soutenez-vous l’exportation et pouvez-vous fournir un certificat ?

R : L’exportation globale est prise en charge. CE, ROHS, FCC, rapports de test, qualifications d'usine sont disponibles, répondant pleinement aux exigences d'approvisionnement B2B pour le commerce extérieur.
