Pour les équipements modernes d’application de la loi et d’enregistrement sur le terrain, un positionnement fiable est plus qu’une commodité : il peut affecter directement la traçabilité des preuves et la sécurité opérationnelle.Qianmudéveloppe leAntenne GPS de la caméra corporellecomme antenne céramique GNSS de qualité industrielle pour les caméras portées sur le corps, les terminaux de collecte de preuves, les équipements de patrouille et autres appareils mobiles exigeants. Sa compatibilité GPS, BeiDou, GLONASS et Galileo, sa conception RHCP et sa structure en céramique robuste sont conçues pour maintenir une réception satellite stable dans des environnements difficiles.
Une antenne GPS à l'intérieur d'une caméra portée sur le corps doit fonctionner autour des obstructions du corps humain, des structures compactes des appareils, des blindages métalliques, des modules RF cellulaires, des batteries et des conditions extérieures changeantes. Une antenne GNSS adaptée nécessite donc plus qu’une simple réception satellite. Cet article explique comment la construction de l'antenne en céramique, la polarisation circulaire, le contrôle des interférences RF, les matériaux à large température et une installation correcte contribuent à un positionnement stable. Il compare également les technologies d'antennes FPC en céramique et flexibles et décrit les principales considérations de sélection et d'installation pour les fabricants de caméras corporelles professionnelles.
Table des matières
- Qu'est-ce qu'une antenne GPS Body Cam ?
- Pourquoi les performances GPS sont-elles importantes dans les caméras portées sur le corps ?
- Quels facteurs de performance les acheteurs doivent-ils évaluer ?
- Antenne GPS en céramique vs antenne FPC
- Spécifications techniques clés
- Comment installer une antenne GPS ?
- Applications typiques
- FAQ
- Conclusion

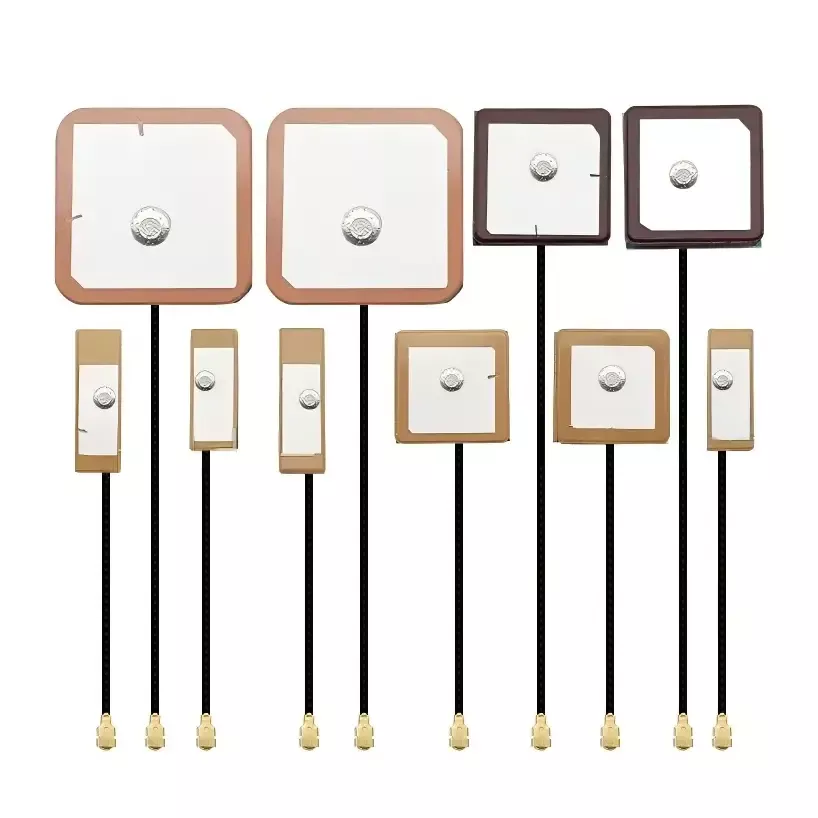

Qu'est-ce qu'une antenne GPS Body Cam ?
Une antenne GPS Body Cam est un composant de réception GNSS spécialisé conçu pour acquérir des signaux de navigation par satellite pour les caméras portées sur le corps et les terminaux portables d'enregistrement de preuves. Contrairement à une antenne GPS à usage général, elle doit fonctionner dans un boîtier compact tout en faisant face aux obstructions corporelles, aux interférences électroniques, aux mouvements et aux environnements extérieurs changeants.
La solution de Qianmu utilise une structure de patch en céramique hautement diélectrique et une polarisation circulaire droite (RHCP). La conception prend en charge le GPS L1 à 1 575,42 MHz et le BeiDou B1 à 1 561 MHz, tandis que la compatibilité avec les principaux systèmes de navigation par satellite peut prendre en charge les applications de positionnement professionnelles sur les marchés nationaux et internationaux.
L'antenne reçoit les signaux satellite et transmet le signal RF optimisé au chipset de positionnement. L'appareil peut ensuite calculer les informations de localisation, de vitesse, de temps et d'altitude et associer les données de localisation à l'audio et à la vidéo enregistrés. Cela crée un lien pratique entre le contenu enregistré et le lieu où un événement s'est produit.
Pourquoi les performances GPS sont-elles importantes dans les caméras portées sur le corps ?
Les caméras portées sur le corps sont fréquemment utilisées lorsque le personnel marche, court, tourne, entre dans des bâtiments ou conduit des véhicules. Ces mouvements créent un environnement RF plus difficile que celui rencontré habituellement par un récepteur GPS stationnaire.
Un positionnement stable peut offrir plusieurs avantages pratiques :
- Traçabilité des preuves :Les informations de localisation peuvent être associées aux images enregistrées et aux événements opérationnels.
- Enregistrements de trajectoire continue :Une réception satellite fiable contribue à réduire les lacunes dans le suivi des mouvements.
- Sensibilisation opérationnelle :Les équipes de terrain peuvent obtenir des informations de localisation plus fiables lors des opérations mobiles.
- Dérive de positionnement réduite :De meilleures performances de l'antenne peuvent aider à limiter les lectures de localisation instables causées par des signaux faibles ou réfléchis.
- Déploiement mondial :La compatibilité GNSS multisystème est utile pour les équipements destinés à différents marchés géographiques.
Pour les fabricants, la sélection de l’antenne doit donc être envisagée dès les premières étapes de la conception de la caméra corporelle plutôt que traitée comme une tâche finale de sélection des composants.
Quels facteurs de performance les acheteurs doivent-ils évaluer ?
1. Compatibilité du système satellite
Les caméras corporelles professionnelles peuvent être déployées dans différents pays et environnements opérationnels. La prise en charge du GPS et de BeiDou tout en prenant en charge GLONASS et Galileo peut offrir une plus grande flexibilité lors de la conception d'équipements pour les marchés nationaux et étrangers.
2. Polarisation circulaire
Les signaux des satellites GNSS ont des caractéristiques de polarisation circulaire. Une antenne RHCP est conçue pour correspondre à cette propriété du signal et peut aider à réduire l'impact de certains signaux réfléchis et mal polarisés. Cela devient particulièrement utile autour des bâtiments, des véhicules, des structures métalliques et autres surfaces réfléchissantes.
3. Résistance aux interférences RF
Une caméra corporelle moderne peut contenir des modules de communication 4G/5G, du Wi-Fi, des processeurs, des batteries et d'autres circuits électroniques. Ces composants peuvent créer un environnement électriquement complexe. L'adaptation des antennes et la séparation physique appropriée peuvent contribuer à réduire les couplages RF indésirables et à améliorer la stabilité du positionnement.
4. Fiabilité environnementale
Les équipements professionnels peuvent être exposés à la chaleur estivale, au froid hivernal, aux vibrations, aux chocs, à l’humidité et à un fonctionnement extérieur prolongé. La conception céramique industrielle de Qianmu est spécifiée pour une plage de températures de fonctionnement de -40°C à +75°C, prenant en charge les applications où les composants de qualité grand public peuvent ne pas offrir une marge environnementale suffisante.
5. Durabilité mécanique
Les équipements portés sur le corps subissent des mouvements et des manipulations physiques répétés. Une structure d'antenne en céramique rigide peut offrir une meilleure stabilité dimensionnelle qu'une structure flexible dans les applications où la durabilité mécanique est une priorité.
Antenne GPS en céramique vs antenne FPC
Les technologies d’antenne céramique et FPC peuvent être utiles, mais leurs caractéristiques sont différentes. Le choix correct dépend de la structure du produit, de l'espace disponible, des conditions environnementales, des performances de positionnement requises et de l'application cible.
| Facteur de comparaison | Antenne en céramique Qianmu | Antenne GPS FPC standard |
|---|---|---|
| Matériau de base | Céramique frittée industrielle haute température | Film PI flexible |
| Réception des signaux | Conçu pour l'acquisition de signaux satellite puissants | Convient aux applications compactes à usage général |
| Polarisation | RHCP | Dépend de la conception de l'antenne |
| Température de fonctionnement | -40°C à +75°C | Dépend du modèle spécifique |
| Structure mécanique | Construction en céramique rigide | Construction de film flexible |
| Contrôle des interférences | Conçu pour les environnements RF exigeants | Plus dépendant de la configuration et de l'installation du système |
| Application typique | Caméras corporelles professionnelles et terminaux industriels | Appareils électroniques grand public et portables compacts |
Pour les fabricants développant des dispositifs professionnels d’enregistrement de preuves, une antenne GNSS en céramique peut offrir une combinaison utile de performances RF, de résistance à l’environnement et de stabilité structurelle.
Spécifications techniques clés
Lors de l’évaluation d’une antenne GPS pour une caméra corporelle, les ingénieurs doivent examiner l’intégralité des spécifications RF et mécaniques plutôt que de se concentrer uniquement sur la compatibilité des fréquences nominales.
| Paramètre | Spécification Qianmu |
|---|---|
| Type de produit | Antenne à montage en surface en céramique GNSS |
| Bandes d'exploitation | GPS L1 : 1 575,42 MHz ; BeiDou B1 : 1 561 MHz |
| Polarisation | Polarisation circulaire à droite (RHCP) |
| Impédance caractéristique | 50Ω |
| VSWR | ≤1,8 |
| Gain maximal | 3,0 à 3,8 dBi |
| Température de fonctionnement | -40°C à +75°C |
| Température de stockage | -45°C à +80°C |
| Installation | Placement SMT, soudure traversante ou connecteurs personnalisés |
Ces spécifications constituent un point de départ utile pour les ingénieurs RF. Cependant, les performances finales de l'antenne doivent toujours être vérifiées après l'intégration dans le boîtier complet de la caméra, car les matériaux du boîtier, l'emplacement de la batterie, la disposition du circuit imprimé, le routage des câbles et les modules sans fil à proximité peuvent affecter de manière significative les performances RF réelles.
Comment installer une antenne GPS ?
Même une antenne haute performance peut ne pas fonctionner correctement si elle est mal installée. Une bonne intégration mécanique et RF est donc essentielle.
Choisissez une position d'installation appropriée
La zone de rayonnement céramique ne doit pas être directement recouverte par des boîtiers métalliques, des piles ou des supports métalliques. Une zone non métallique vers la partie supérieure du boîtier de la caméra est généralement préférable. Qianmu recommande de maintenir au moins 15 mm de séparation avec les antennes 4G/5G et Wi-Fi lorsque la structure du produit le permet.
Suivez les procédures de soudage correctes
Pour les antennes à broches, les joints de soudure doivent être complets et sécurisés. Pour les produits SMT, l'antenne doit être correctement alignée et montée selon le processus PCB recommandé. Une pression mécanique excessive doit être évitée car les composants en céramique peuvent être endommagés par une mauvaise manipulation.
Acheminement des câbles de commande et des lignes électriques
Les câbles d'antenne doivent être acheminés avec soin afin de réduire les couplages inutiles avec les lignes électriques et les circuits à courant élevé. Le cas échéant, des matériaux isolants peuvent également être utilisés pour isoler l’antenne des fortes sources d’interférences électriques.
Testez l'appareil complet
Les tests de composants en laboratoire sont importants, mais ils ne doivent pas remplacer la vérification de l’ensemble de la machine. Après l'assemblage, les fabricants doivent évaluer l'acquisition des satellites à démarrage à froid et à chaud, la précision du positionnement, le nombre de satellites et la continuité de la trajectoire dans des conditions extérieures réalistes.
Quelles applications peuvent utiliser une antenne GPS Body Cam ?
Une antenne GNSS professionnelle peut prendre en charge une large gamme d’équipements mobiles d’enregistrement et de positionnement, notamment :
- Caméras corporelles des forces de l'ordre 4G/5G
- Terminaux d'enregistrement de la police et du contrôle de la circulation
- Caméras corporelles de gestion urbaine et d'administration routière
- Matériel de preuve audiovisuelle pour pompiers
- Terminaux d'enregistrement antidéflagrants et intrinsèquement sûrs
- Équipement d'inspection minière et pétrochimique
- Dispositifs d'inspection de puissance et de patrouille ferroviaire
- Terminaux d’inspection extérieure et d’opérations sur le terrain
- Caméras corporelles multibandes orientées vers l'exportation
La combinaison de la réception GNSS, de l'intégration compacte et de la durabilité environnementale rend cette technologie d'antenne particulièrement pertinente pour les équipements professionnels qui doivent fonctionner en permanence en dehors d'environnements intérieurs contrôlés.
FAQ
1. Quels systèmes satellites l'antenne GPS de la Body Cam prend-elle en charge ?
L'antenne est conçue autour des fréquences GPS L1 et BeiDou B1 et prend en charge les applications GNSS multi-systèmes impliquant GPS, BeiDou, GLONASS et Galileo.
2. Pourquoi le RHCP est-il important pour la réception GNSS ?
RHCP, ou polarisation circulaire droite, correspond aux caractéristiques de polarisation des signaux satellite GNSS courants. Cela peut aider à améliorer la cohérence de la réception et à réduire l'impact de certains signaux réfléchis ou mal polarisés.
3. L'antenne peut-elle fonctionner à des températures extrêmes ?
La plage de températures de fonctionnement spécifiée est de -40°C à +75°C, ce qui rend l'antenne adaptée à de nombreuses applications extérieures et industrielles exigeantes.
4. L'antenne peut-elle être personnalisée pour un nouveau design de caméra corporelle ?
Oui. En tant que fabricant d'origine, Qianmu peut prendre en charge le développement d'antennes personnalisées en fonction de la structure de l'appareil, de la fréquence de fonctionnement, des exigences d'installation, de la configuration des connecteurs et des objectifs de performances RF.
5. Quelle distance doit-on maintenir par rapport aux antennes 4G/5G et Wi-Fi ?
Une séparation minimale de 15 mm est recommandée lorsque la structure du produit le permet. La distance finale doit être confirmée par des tests RF, car la géométrie du boîtier et l'électronique interne peuvent modifier la position optimale de l'antenne.
6. Des tests extérieurs sont-ils nécessaires après l’installation de l’antenne ?
Oui. Des tests extérieurs sur l’ensemble de l’appareil sont fortement recommandés. Les ingénieurs doivent vérifier l'acquisition du satellite, la précision du positionnement, les démarrages à froid et à chaud et la continuité de la trajectoire une fois l'antenne intégrée dans l'enceinte finale.
Conclusion
Une antenne GNSS fiable est un composant essentiel d'une caméra corporelle professionnelle, car les performances de positionnement influencent la précision de la localisation, la traçabilité des preuves et la fiabilité opérationnelle. La construction en céramique, la polarisation RHCP, la compatibilité GNSS multi-systèmes, le contrôle des interférences et les performances à large température peuvent fournir une base solide pour les applications exigeantes des caméras corporelles.
Qianmu combine la R&D d'antennes, la fabrication, les tests RF et la production personnalisée pour soutenir les fabricants de caméras corporelles et les intégrateurs de systèmes. Pour les projets nécessitant des bandes de fréquences, des dimensions, des connecteurs, des structures d'installation ou une optimisation RF personnalisés, explorez la solution d'antenne GPS Body Cam etContactez-nouspour des consultations techniques, des échantillons et le développement d'antennes personnalisées.
