Antenne GPS de la caméra corporelle

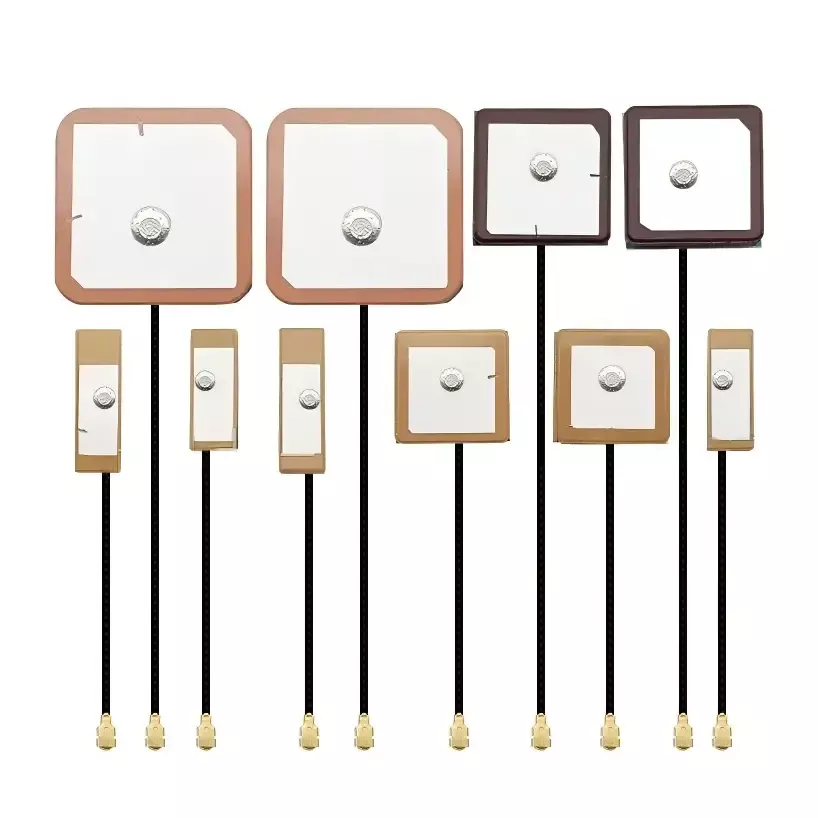

Qu'est-ce qu'une antenne GPS Body Cam

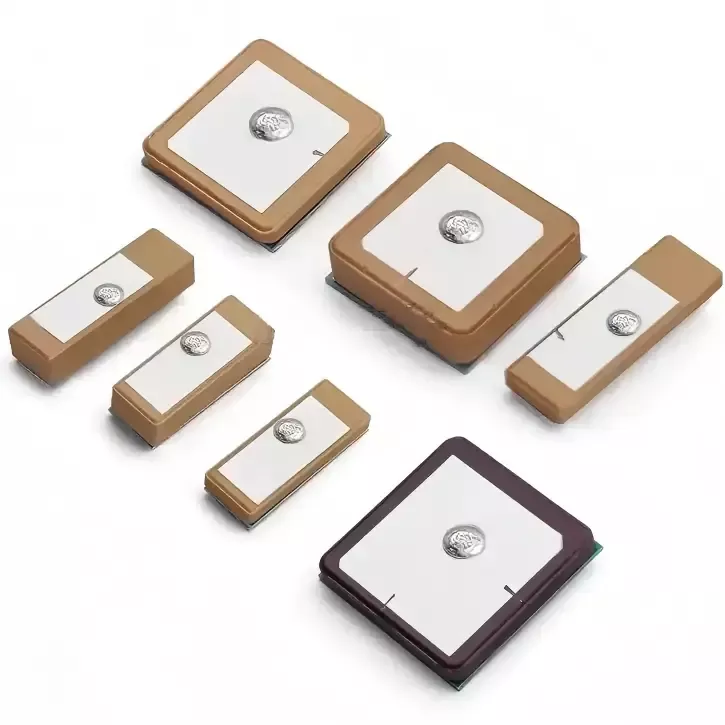

L'antenne GPS Body Cam est une antenne patch en céramique GNSS de qualité industrielle spécialement conçue pour les terminaux de collecte de preuves des forces de l'ordre d'un seul soldat. Il est compatible avec plusieurs systèmes satellitaires, notamment GPS, BeiDou, GLONASS et Galileo, et présente une structure de polarisation circulaire droite (RHCP) pour s'adapter aux caractéristiques de polarisation des signaux mondiaux de navigation par satellite.

Avec une conception d'antenne en céramique robuste, il offre une excellente directivité et une forte adaptabilité à l'environnement. Même dans des conditions difficiles telles que des obstacles portés sur le corps, un blindage métallique contre un équipement, un blocage de bâtiments urbains ou des opérations mobiles à grande vitesse, il fournit des données de positionnement stables. Cela garantit des filigranes de géolocalisation précis et traçables pour les enregistrements audiovisuels des forces de l’ordre, permettant l’établissement d’une chaîne de preuves complète et conforme.

Principe de fonctionnement

L'antenne GPS Body Cam fonctionne sur la base des principes professionnels de réception RF de navigation par satellite. L'ensemble du flux de travail a été vérifié par des tests en chambre anéchoïque en laboratoire et des tests sur le terrain en extérieur, garantissant une logique opérationnelle claire et des performances stables. Il se compose principalement de trois éléments principaux :

1. Acquisition de signaux satellites : le produit est doté d'une puce diélectrique en céramique à haute teneur en diélectrique qui capture efficacement les signaux de navigation par satellite en bande L1 dans les airs. Grâce à une conception dédiée à polarisation circulaire droite, il atténue efficacement l'atténuation du signal causée par la rotation de l'appareil ou l'obstruction du corps humain, résolvant ainsi les problèmes courants tels qu'une mauvaise réception du signal et l'échec de l'acquisition des satellites dans les zones urbaines avec des bâtiments denses ou dans les régions montagneuses et isolées où les réflexions par trajets multiples sont répandues.

2. Filtrage du signal et anti-interférence : l'antenne dispose d'un circuit intégré d'adaptation d'impédance de précision qui filtre automatiquement les interférences sonores générées par le module 4G/5G, le module Wi-Fi et l'alimentation de la batterie dans la caméra corporelle. Il isole les signaux satellites GNSS purs, éliminant ainsi efficacement les anomalies de positionnement, les points de saut et les interruptions de trajectoire causées par la diaphonie RF interne.

3. Analyse et sortie des données : le signal satellite stable filtré et optimisé est transmis à la puce de positionnement de la carte mère de l'appareil, qui analyse en temps réel les données précises de latitude et de longitude, de vitesse, de temps et d'altitude. Ces informations sont simultanément synchronisées sous forme de filigranes de géolocalisation pour les fichiers vidéo et audio enregistrés lors des opérations d'application de la loi, permettant un suivi, une traçabilité et une relecture complets des trajectoires d'application de la loi.

Guide d'installation et d'utilisation

1. Sélection de l'emplacement d'installation

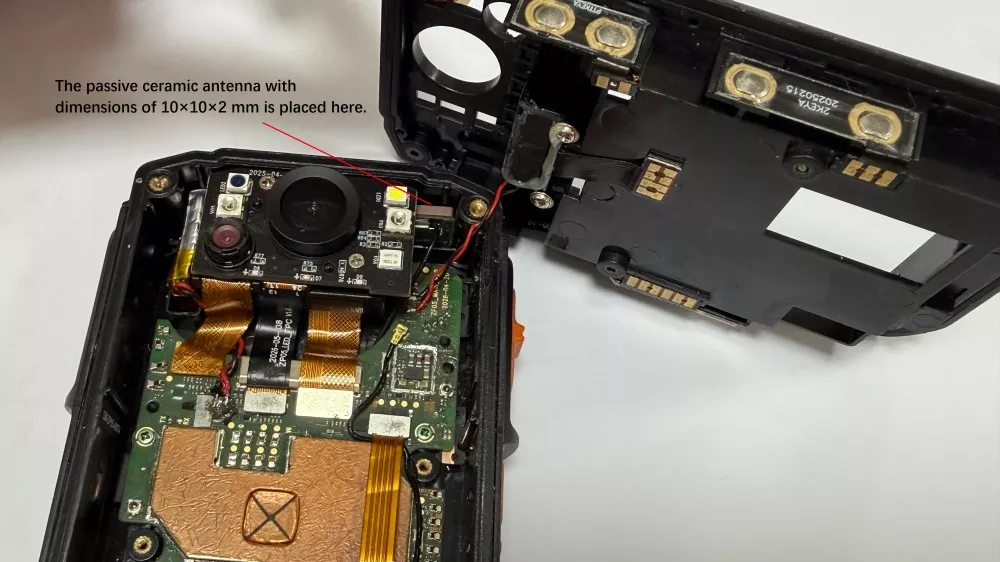

La zone du noyau de rayonnement de l'antenne en céramique ne doit pas être directement recouverte ou obstruée par des boîtiers métalliques, des cellules de batterie ou des supports métalliques. Il est recommandé d'installer l'appareil dans une zone non métallique au-dessus de l'intérieur de la caméra corporelle, en maintenant une distance de sécurité d'au moins 15 mm des antennes 4G/5G et Wi-Fi pour éviter les interférences dans le même canal et garantir une réception dégagée du signal satellite.

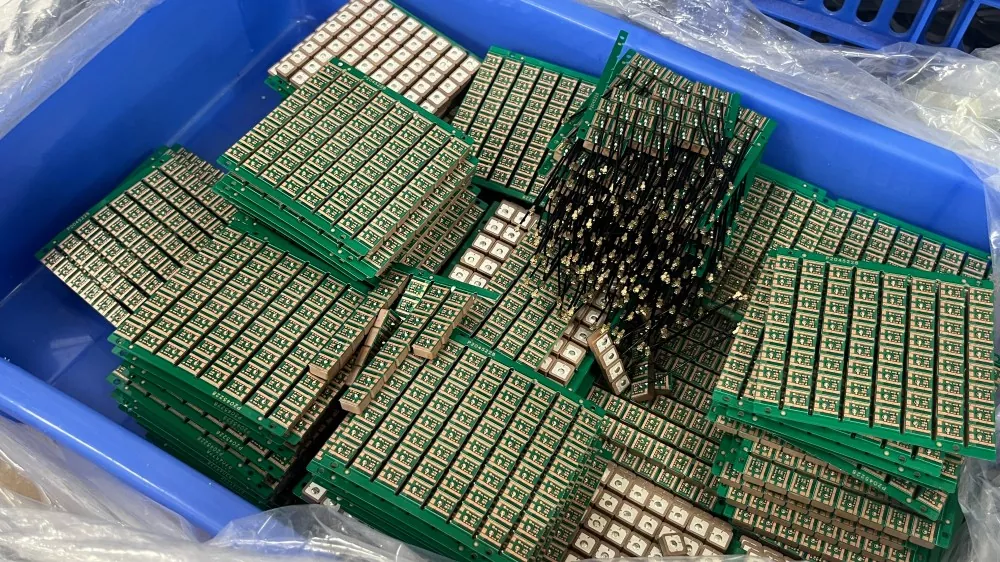

2. Spécifications de soudage et de fixation

Pour les antennes en céramique à broches, assurez-vous que les joints de soudure sont complets, sans soudure à froid, soudure manquée ou soudure détachée. Pour les produits CMS montés en surface, suivez strictement les normes de processus de montage de l'usine pour obtenir un alignement plat et sécurisé sur la surface du PCB. Lors de l'assemblage, évitez d'appliquer une force excessive sur la puce en céramique pour éviter les microfissures internes et éliminer ultérieurement les éventuelles défaillances cachées du signal.

3. Opération de protection anti-interférence

Une fois l'antenne installée, utilisez du ruban isolant pour isoler l'antenne du module d'alimentation et de la zone haute puissance de la carte mère afin de réduire les interférences électriques. Acheminez les câbles d'antenne de manière à ce qu'ils ne soient pas parallèles aux lignes électriques sur de longues distances, évitant ainsi les fluctuations du signal et un positionnement instable à la source.

4. Normes complètes de débogage et de vérification des machines

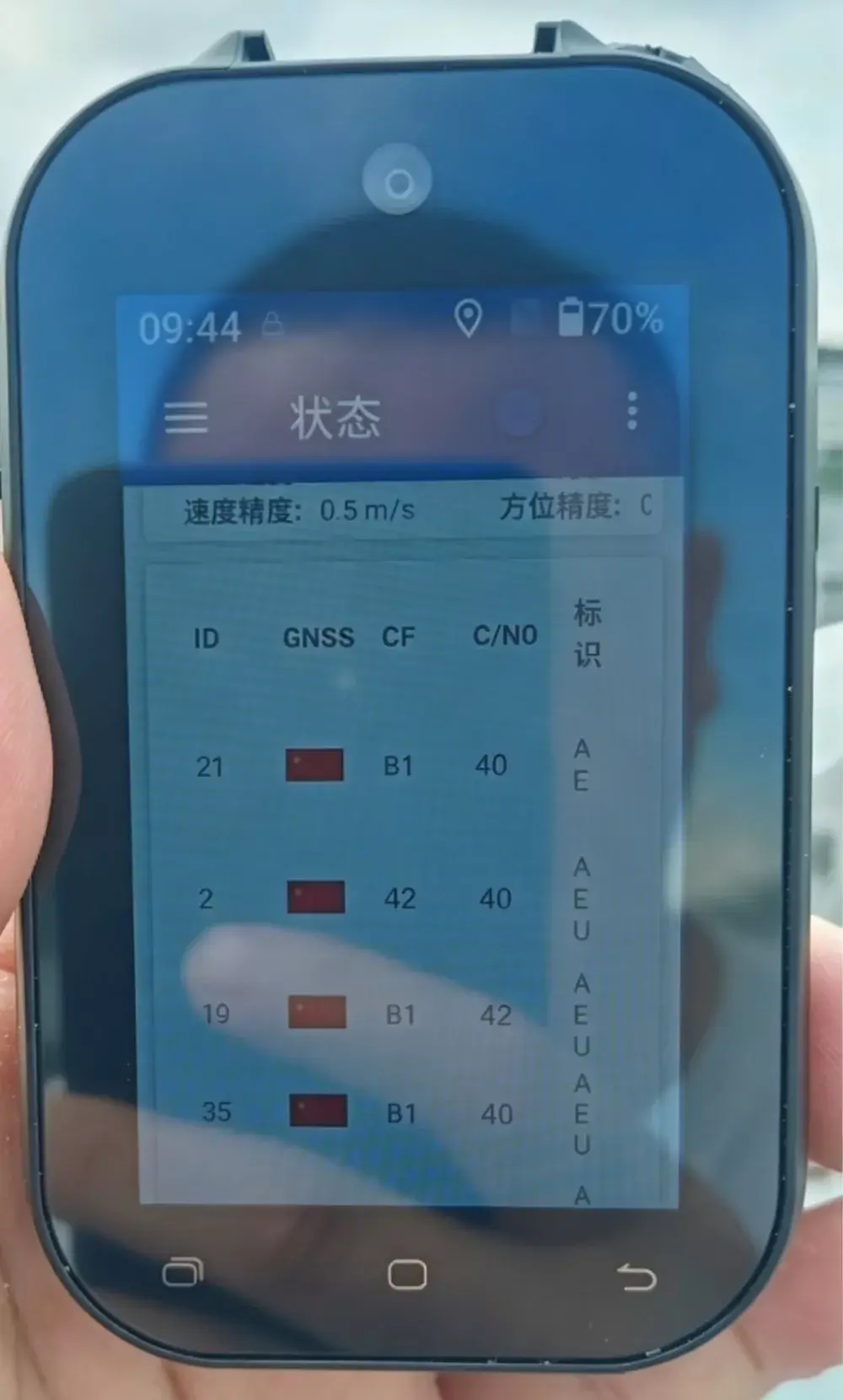

Une fois l’assemblage de l’appareil terminé, des tests d’acquisition d’étoiles en extérieur dans le monde réel doivent être effectués ; les tests en intérieur sur une seule carte sont insuffisants. Les paramètres clés à vérifier incluent le nombre de satellites acquis lors des démarrages à froid et à chaud, la précision du positionnement et la continuité de la trajectoire, garantissant que les performances de l'antenne répondent aux spécifications après l'assemblage final et évitant les problèmes de qualité des lots.

Comment choisir une antenne GPS qualifiée

De nombreux personnels chargés des achats et du développement d'équipements manquent d'expertise RF, ce qui les amène souvent à acheter des antennes de qualité civile à bas prix. Cela entraîne des performances produit inférieures aux normes, un échec de l'acceptation du projet et des échecs après-vente à grande échelle. Sur la base de plusieurs années d'expérience dans l'industrie, nous avons résumé quatre critères fondamentaux pour la sélection des antennes pour les équipements industriels de contrôle :

1. Donner la priorité aux matériaux spécialisés de qualité industrielle : éliminer fermement l'utilisation de matières premières céramiques civiles courantes et sélectionner des substrats céramiques de qualité industrielle avec une large tolérance à la température et des propriétés anti-interférences adaptées aux conditions opérationnelles complexes, garantissant des performances stables à long terme dans des environnements extérieurs extrêmes.

2. Concentrez-vous sur les données de test réelles, rejetez les paramètres théoriques : la plupart des fabricants du marché ne fournissent que des spécifications théoriques sans support de test réel. Des fabricants d'origine réputés peuvent proposer des rapports de tests en chambre noire, des vidéos de tests sur le terrain en extérieur et des données de tests de vieillissement à haute et basse température, des paramètres authentiques et vérifiables.

3. Sélectionnez des produits spécialisés optimisés pour les équipements des forces de l'ordre : les antennes de navigation standard ne sont pas optimisées pour la coexistence de plusieurs antennes, d'un blindage métallique ou d'une obstruction du corps humain dans les dispositifs des forces de l'ordre, ce qui les rend inadaptées aux conditions de fonctionnement des appareils d'un seul soldat. Il est essentiel de choisir des antennes conçues sur mesure, spécifiquement adaptées aux terminaux des forces de l'ordre, afin de résoudre le problème central des interférences RF internes.

4. Donnez la priorité à la collaboration directe avec les usines sources : choisissez des fabricants chinois dotés de capacités intégrées en matière de R&D, de modification d'échantillons, de production de masse et de service après-vente. Cela permet une personnalisation rapide, un approvisionnement stable, un service après-vente rapide et évite des problèmes tels que les majorations de prix par les intermédiaires et les lacunes de communication dans la coordination technique.

FAQ

Q1 : Cette antenne en céramique peut-elle être compatible avec toutes les marques de caméras portées sur le corps ?

Compatible avec la grande majorité des caméras corporelles 4G/5G disponibles dans le commerce, des terminaux de collecte de preuves antidéflagrants et des caméras corporelles d'inspection extérieure, tout en prenant également en charge des configurations personnalisées non standard adaptées précisément à la structure, aux interfaces et aux dimensions de l'appareil.

Q2 : De quelles manières spécifiques une antenne en céramique surpasse-t-elle une antenne FPC ?

Les principales améliorations comprennent une acquisition satellite plus rapide, une réduction des erreurs de positionnement, un suivi ininterrompu et des performances anti-interférences, anti-vibrations et de résistance à la température considérablement améliorées, allant du froid extrême à la chaleur élevée. Ces mises à niveau résolvent complètement les échecs de positionnement dans des conditions extérieures complexes et réduisent considérablement les taux de service après-vente des équipements.

Q3 : Prenez-vous en charge la personnalisation, l’échantillonnage et les petites commandes à l’essai ?

Soutien! En tant que fabricant direct, nous proposons des services de prototypage, de commandes d'essai en petits lots et de production de masse à grande échelle, entièrement personnalisables en fonction des dessins du client et des exigences de performances.

Q4 : Le produit peut-il être utilisé pour l’exportation à l’étranger ? Toutes les certifications nécessaires sont-elles complètes ?

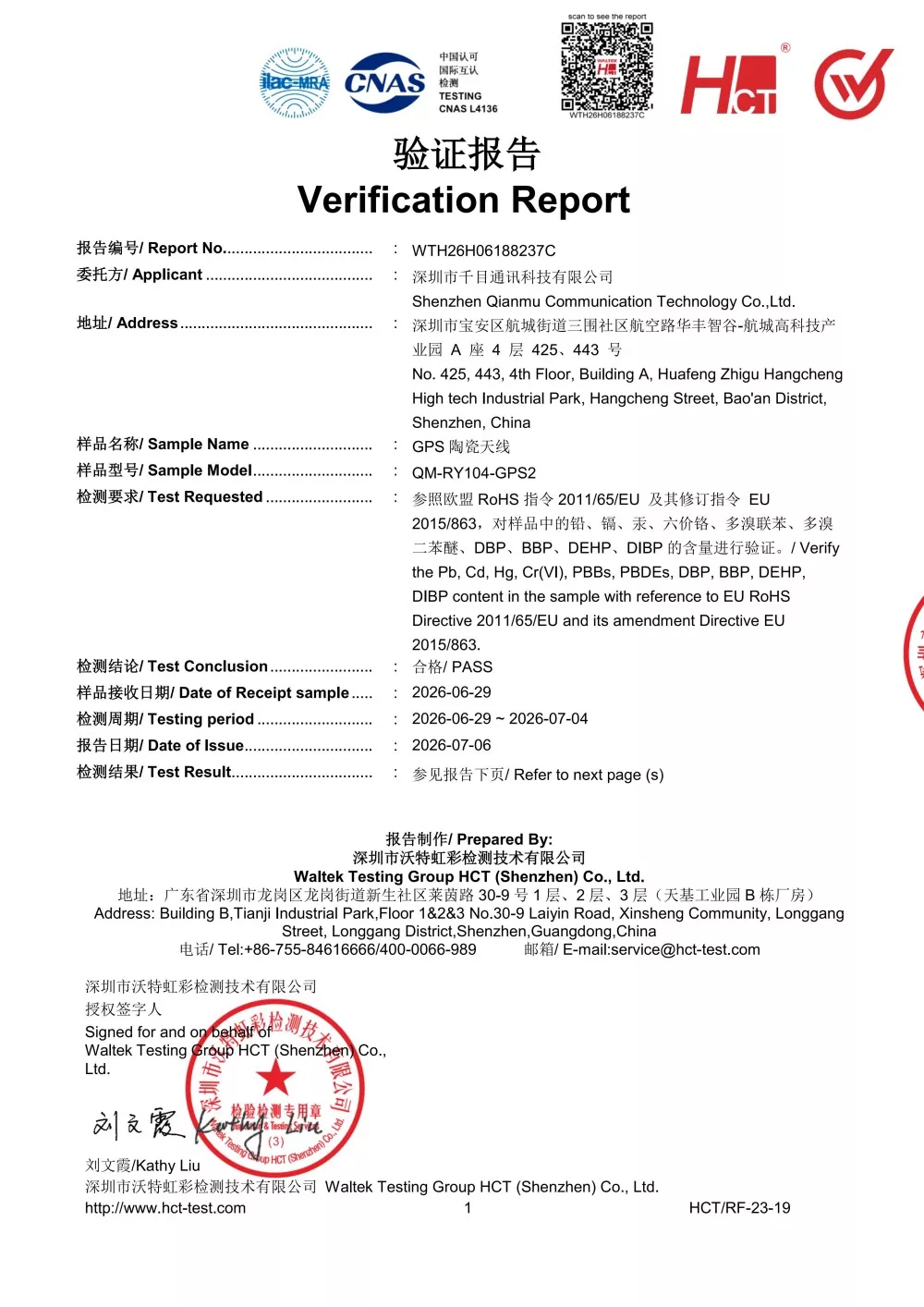

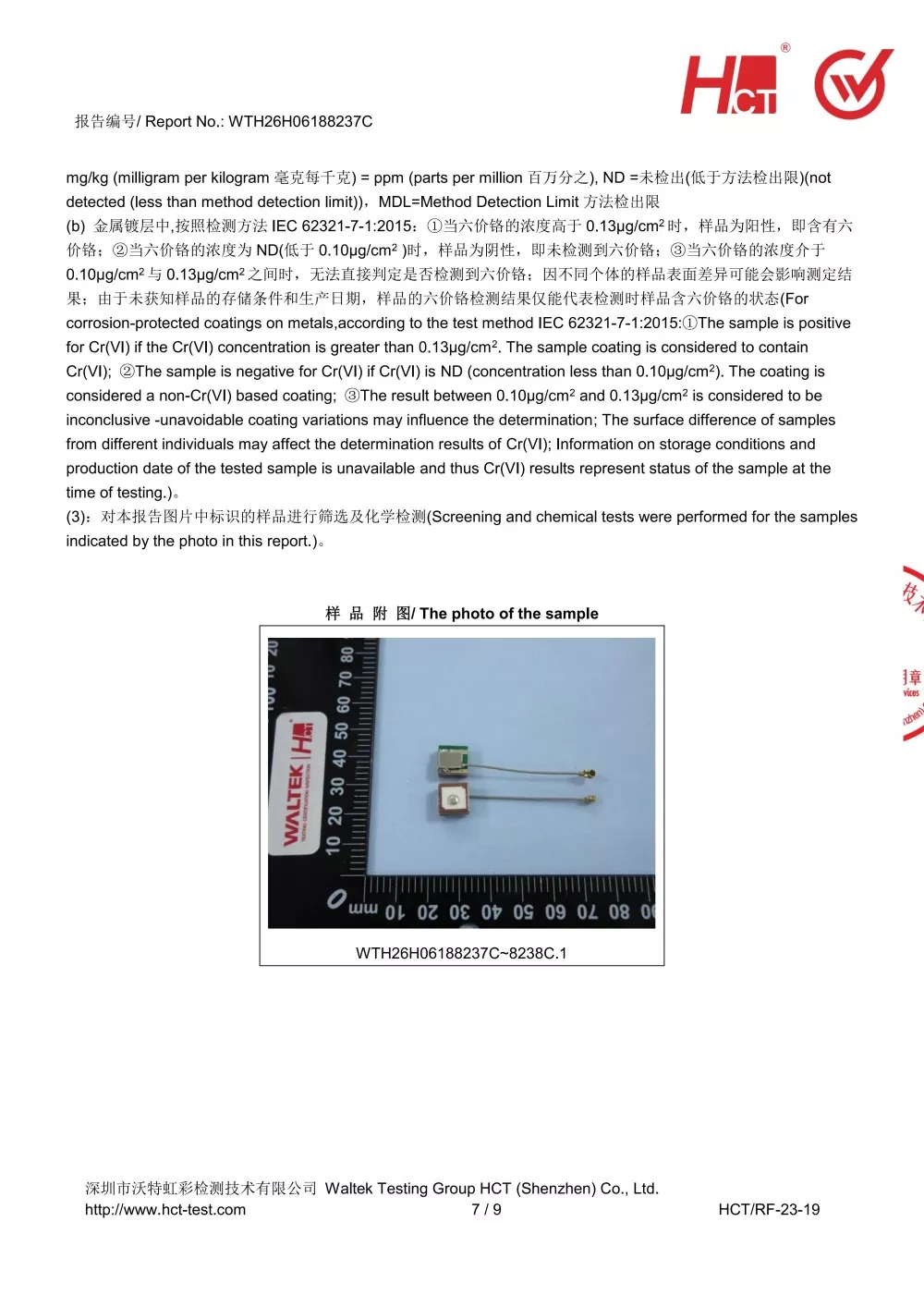

Tous les produits sont accompagnés de certifications d'exportation complètes, notamment CE, FCC et RoHS, répondant aux normes mondiales et permettant une exportation sans souci vers l'Europe, les Amériques, l'Asie du Sud-Est, le Moyen-Orient et toutes les autres régions.

Q5 : Les performances du produit sont-elles stables dans des conditions de températures extrêmement élevées et basses ?

Le produit présente une conception à large température de qualité industrielle, ayant subi des tests rigoureux de vieillissement cyclique à haute et basse température, avec une dégradation minimale des performances dans des environnements allant de -40 °C à +75 °C, ce qui le rend parfaitement adapté aux conditions extérieures, minières, de froid extrême et de température élevée 24 heures sur 24.
