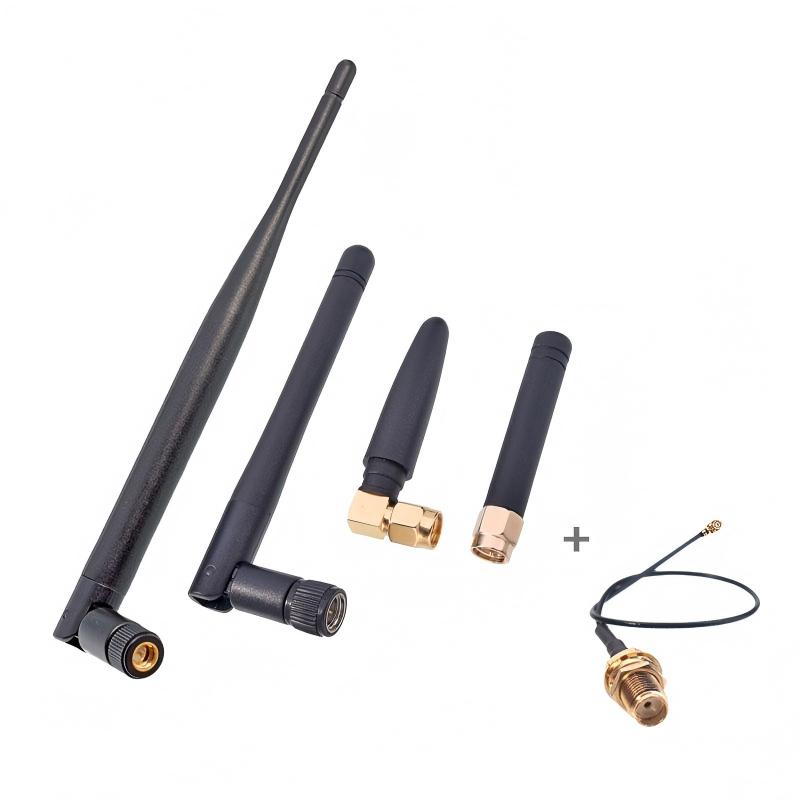

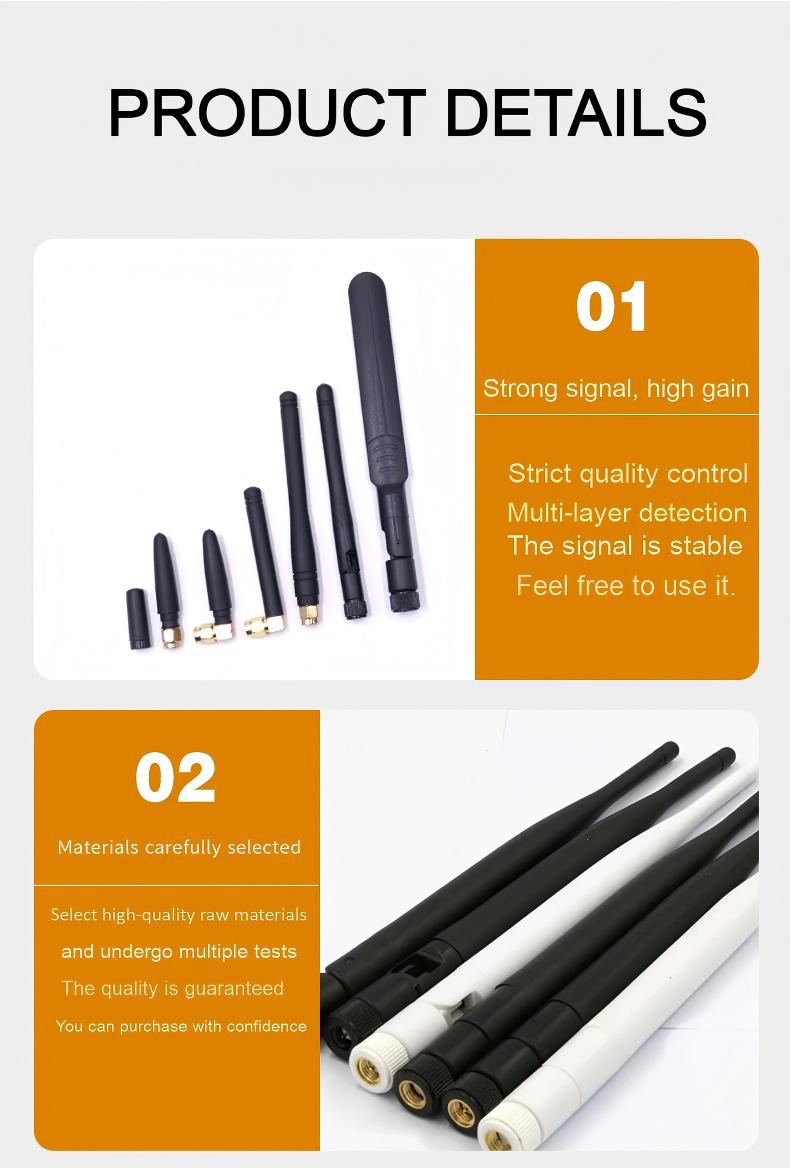

Qu’est-ce qu’une antenne canard en caoutchouc exactement ?

A antenne canard en caoutchouc(communément appelée antenne en caoutchouc ou antenne canard en caoutchouc) est une petiteantenne omnidirectionnellenommé pour sa couche protectrice extérieure en caoutchouc ou en plastique. Il est largement utilisé dans les appareils de communication sans fil tels que les talkies-walkies, les routeurs sans fil, les autoradios et les appareils IoT. Qianmu Communications explique ses principales caractéristiques et principes de fonctionnement :

1. Caractéristiques de structure et de conception

Matériaux externes :

La couche extérieure est constituée de caoutchouc/silicone flexible (quelques-unes sont en plastique dur), offrant une protection physique telle que l'imperméabilisation, la résistance aux chocs et à la corrosion.

La couleur est généralement noire, avec quelques options personnalisées disponibles dans d'autres couleurs (comme le blanc ou l'orange).

Structure interne :

Radiateur central : fil métallique interne enroulé en spirale (cuivre ou acier) dissimulé à l'intérieur, servant d'élément rayonnant de l'antenne.

Circuit d'adaptation de base : un petit circuit d'adaptation (tel qu'un condensateur ou une inductance) peut être intégré en bas pour optimiser l'impédance (généralement 50 Ω) pour l'adaptation des appareils.

Connecteur : des interfaces RF courantes telles que SMA, RP-SMA et TNC sont utilisées en bas, permettant une connexion directe par vis à l'équipement.

Forme : cylindrique ou conique, généralement de 5 à 20 cm de longueur (selon la bande de fréquence de fonctionnement), avec un diamètre d'environ 0,5 à 2 cm.

2. Principe de fonctionnement et caractéristiques électriques

Principe de rayonnement : Le fil en spirale interne fonctionne essentiellement comme une antenne monopôle raccourcie, avec sa longueur électrique étendue à travers la structure en spirale, permettant une résonance sur la bande de fréquence cible (telle que 433 MHz ou 2,4 GHz) malgré ses petites dimensions physiques.

Rayonnement omnidirectionnel : lorsqu'il est installé verticalement, il fournit un rayonnement uniforme dans la direction horizontale à 360°, avec un gain plus faible dans la direction verticale.

Couverture de bande

1. Bande unique : conçue spécifiquement pour une bande de fréquences particulière (par exemple, GPS 1,5 GHz, 4G 1,8 GHz).

2. Multibande : prend en charge plusieurs fréquences (par exemple, couvrant simultanément les fréquences UHF 400 MHz et 2,4 GHz) grâce à une conception en spirale segmentée ou inductive.

3. Avantages fondamentaux

Durabilité physique :

Le boîtier en caoutchouc est résistant à la flexion et étanche (généralement classé IP67), ce qui le rend adapté aux applications extérieures ou mobiles (telles que les appareils automobiles et portables).

Facile à installer :

Connectez directement l'interface de l'appareil sans configuration complexe.

Faible coût:

La production industrielle de masse a de faibles coûts.

Léger:

Il pèse généralement moins de 50 grammes, ce qui le rend idéal pour les appareils portables.

4. Scénarios d'application typiques

Electronique grand public :

Routeur domestique (Wi-Fi 2,4 GHz/5 GHz), écouteurs Bluetooth, capteurs pour maison intelligente.

L'antenne amovible en caoutchouc noir sur le dessus du routeur TP-Link.

Communication sans fil professionnelle :

Radio bidirectionnelle (bande UHF/VHF), radio embarquée sur véhicule et antenne de transmission vidéo drone.

Internet des objets (IoT) :

Antenne module NB-IoT/LoRa, terminal de positionnement GPS.

Équipement industriel :

Télécommandes industrielles (grues, AGV), nœuds de réseaux de capteurs.

5. Limites et considérations

Efficacité inférieure :

En raison des contraintes de miniaturisation, l'efficacité du rayonnement n'est généralement que de 30 à 60 % (contre plus de 80 % pour les antennes pleine grandeur).

Gain limité :

Les caractéristiques de gain faible entraînent des distances de transmission plus courtes (par exemple, les routeurs Wi-Fi dotés d'antennes dipolaires couvrent généralement une portée ≤ 50 mètres).

Lieu d'installation sensible :

Doit être installé verticalement pour assurer l’omnidirectionnalité ; les performances se dégradent à proximité de surfaces métalliques (effet de plan de sol).

Bande de fréquence fixe :

La fréquence ne peut pas être ajustée après avoir quitté l'usine ; Une sélection précise du modèle en fonction de la bande de fréquence de l'équipement est nécessaire.

6. Recommandations de sélection et d'utilisation

Bande de fréquence correspondante :

Confirmez la bande de fréquence de fonctionnement de l'appareil (par exemple, 315 MHz, 868 MHz, 2,4 GHz) et sélectionnez l'antenne résonante correspondante.

Compatibilité des interfaces :

Vérifiez le type d'interface de l'appareil (par exemple, SMA mâle/femelle) pour éviter toute incompatibilité physique.

Adaptation de scène :

L'équipement extérieur doit avoir un indice de protection IP67 ; les équipements montés sur véhicule doivent envisager une conception anti-vibration.

Mise à niveau des performances :

Les exigences à longue portée peuvent être satisfaites en remplaçant l'antenne par une antenne à gain élevé, mais cela sacrifierait l'omnidirectionnalité.

Résumé : L'antenne fouet représente une solution économique et pratique pour les appareils sans fil, privilégiée dans l'électronique grand public et le matériel industriel en raison de son faible coût, de sa facilité d'installation et de sa robustesse physique. Cependant, son faible gain et sa bande passante étroite limitent son application dans des scénarios hautes performances, de sorte que les antennes externes professionnelles restent nécessaires pour les communications à longue portée ou hautement fiables (telles que la transmission vidéo par drone ou les stations de base).
