Comment une antenne de réseau cellulaire améliore-t-elle la connectivité sans fil ?

Table des matières

1. Aperçu de l'article
2. Qu'est-ce qu'une antenne de réseau cellulaire ?
3. Comment fonctionne une antenne de réseau cellulaire ?
4. Quels facteurs affectent les performances de l’antenne cellulaire ?
5. Quel type d’antenne cellulaire devriez-vous choisir ?
6. Comment sélectionner la bonne antenne de réseau cellulaire ?
7. Comment installer une antenne cellulaire ?
8. Où sont utilisées les antennes de réseau cellulaire ?
9. Comment Qianmu Communication prend-il en charge les projets d’antennes cellulaires ?
10. Quelles erreurs courantes faut-il éviter ?
11. Comment pouvez-vous maintenir des performances stables d’antenne cellulaire ?
12. Foire aux questions
13. Conclusion

Aperçu de l'article

• Comprendre le rôle d'une antenne dans la communication cellulaire.
• Découvrez comment la fréquence, le gain, l'impédance, l'efficacité du rayonnement et l'installation influencent les performances.
• Comparez les configurations d'antennes externes et intégrées courantes.
• Identifiez les facteurs les plus importants lors de la sélection d'une antenne pour un nouveau produit.
• Améliorer les pratiques d’installation et d’intégration.
• Comprendre les applications courantes industrielles, automobiles, IoT et réseau.
• Découvrez comment le développement d'antennes personnalisées peut répondre à des exigences de produits difficiles.
• Utilisez des méthodes pratiques de dépannage et de maintenance pour améliorer la fiabilité des communications.

Qu'est-ce qu'une antenne de réseau cellulaire ?

Une antenne de réseau cellulaire est un composant radiofréquence conçu pour transmettre et recevoir des signaux électromagnétiques. signaux via les réseaux de communication cellulaire. Il fonctionne avec un modem cellulaire, un module de communication, câble coaxial, connecteur et système électronique qui traite les données sans fil.

Selon l'application, une antenne cellulaire peut prendre en charge la 2G, la 3G, la 4G LTE, la 5G ou plusieurs générations de communication cellulaire en même temps. Les équipements modernes nécessitent souvent un fonctionnement multibande car les produits peuvent être vendus dans différents pays ou déployés sur des réseaux utilisant différentes gammes de fréquences.

L'antenne n'est pas simplement un accessoire fixé à l'extérieur d'un appareil. Sa structure physique, ses dimensions, l'emplacement, la référence à la terre, le routage des câbles, le connecteur et les matériaux environnants peuvent tous influencer le comportement RF. Une antenne théoriquement à gain élevé peut fonctionner mal si elle est mal installée ou placée trop près de matériaux conducteurs.

Comment fonctionne une antenne de réseau cellulaire ?

Un système de communication cellulaire convertit les informations numériques en énergie radiofréquence. Le module cellulaire génère un signal RF et l’envoie à travers le chemin de l’antenne. L'antenne convertit l'énergie électrique RF en ondes électromagnétiques qui se propagent dans le milieu environnant.

Lors de la réception, le processus fonctionne en sens inverse. L'énergie électromagnétique provenant d'un cellulaire La station de base induit un signal électrique RF au niveau de l'antenne. Le signal traverse le chemin RF jusqu'au module de communication, où elles sont traitées et converties en données utilisables.

Plusieurs caractéristiques techniques déterminent l’efficacité de ce processus :

• Gamme de fréquences :Détermine sur quelles bandes cellulaires l’antenne peut fonctionner efficacement.
• Gagner:Décrit comment l'antenne concentre ou distribue l'énergie rayonnée dans des directions particulières.
• Impédance:Une correspondance appropriée permet de réduire la puissance RF réfléchie vers l’émetteur.
• ROS :Fournit une indication de l’adaptation d’impédance sur la plage de fréquences de fonctionnement.
• Efficacité du rayonnement :Indique avec quelle efficacité la puissance RF fournie est convertie en rayonnement.
• Polarisation:Influence la façon dont l'antenne interagit avec la polarisation du signal reçu.
• Structure mécanique :Détermine comment l'antenne peut être intégrée dans l'équipement final.

Ceci explique pourquoi la sélection d'une antenne uniquement à partir d'un nom de produit ou d'une spécification de gain nominal peut conduire à des résultats décevants. Les performances RF doivent être évaluées dans le cadre de l’appareil complet.

Quels facteurs affectent les performances de l’antenne cellulaire ?

Lorsqu'un appareil cellulaire souffre de connexions instables, d'une transmission de données lente, de pannes de réseau fréquentes ou En cas de mauvaise couverture, le système d'antenne doit être pris en compte parallèlement aux conditions du modem et du réseau. Plusieurs des facteurs pratiques peuvent réduire les performances.

Pourquoi le placement de l'antenne est-il important ?

Le placement des antennes est l’un des aspects les plus négligés de la conception de produits sans fil. Une antenne installée ensuite à une batterie, un cadre métallique, un circuit imprimé, un faisceau de câbles ou tout autre composant conducteur peut se comporter différemment de la même antenne testée en espace libre.

Pour les antennes externes, un dégagement adéquat et un emplacement de montage approprié peuvent contribuer à fournir une visibilité plus prévisible. environnement radiatif. Pour les antennes intégrées, les ingénieurs doivent prendre en compte la surface au sol disponible, le plastique boîtier, disposition du PCB, composants internes et distance entre l'antenne et les autres circuits sensibles aux RF.

Quel type d’antenne cellulaire devriez-vous choisir ?

Il n’existe pas d’antenne cellulaire universelle adaptée à chaque appareil. La configuration appropriée dépend du structure de l'équipement, espace d'installation disponible, bandes de fréquences requises, conditions environnementales et performances RF souhaitées.

Antennes cellulaires externes

Les antennes externes sont utiles lorsque le boîtier de l'équipement crée une obstruction RF importante ou lorsque le Le produit nécessite une position d'installation flexible. Les configurations courantes incluent les antennes tiges, les antennes en caoutchouc, antennes à base magnétique et autres structures montées à l’extérieur.

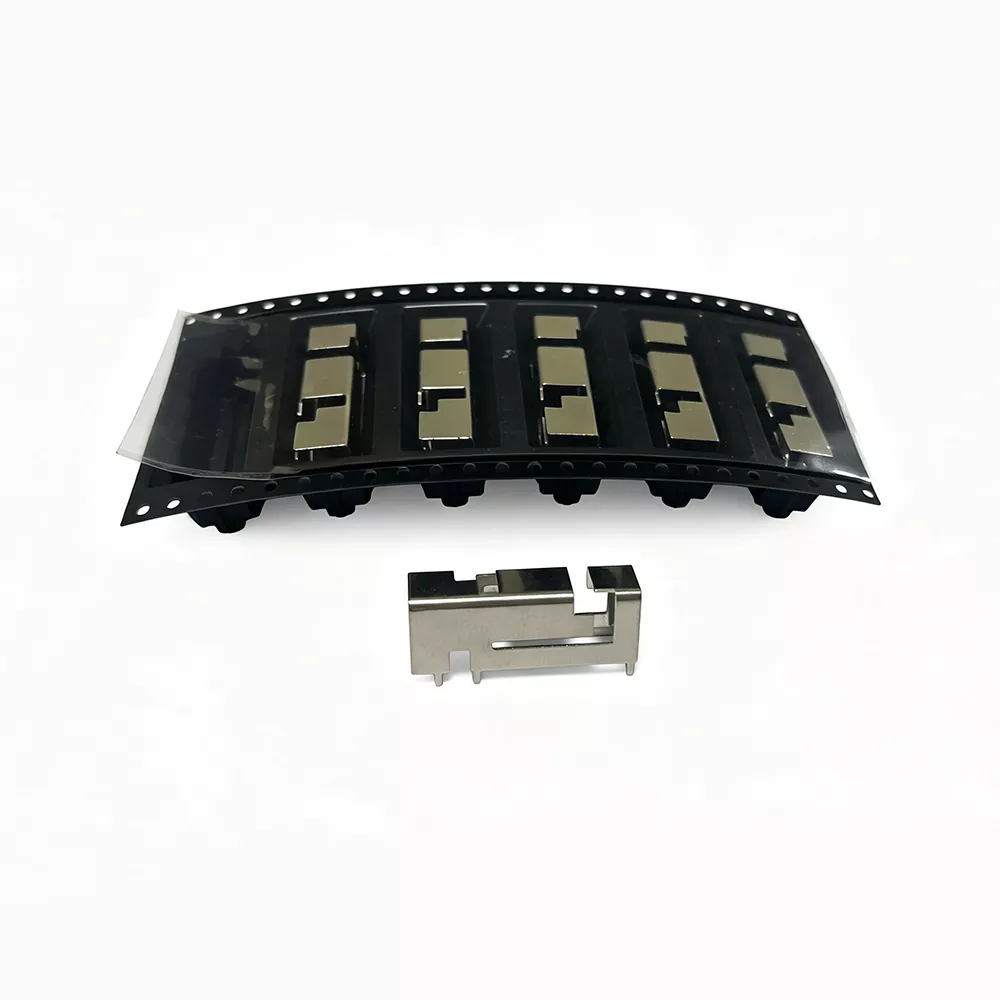

Antennes cellulaires intégrées

Les antennes intégrées sont conçues pour les produits dotés d'une apparence épurée, d'une structure compacte ou d'un intérieur protégé. l'installation est importante. Ils peuvent être intégrés dans des équipements électroniques, des terminaux IoT, des communications Appareils et autres produits compacts.

Antennes à base magnétique

Le montage magnétique permet une installation pratique sur des surfaces métalliques appropriées et peut simplifier le déploiement lorsque l'antenne doit être repositionnée pendant l'installation ou les tests. La longueur du câble et la sélection du connecteur doivent être considérée en même temps.

Solutions d'antennes personnalisées

Les conceptions personnalisées deviennent particulièrement utiles lorsqu'une antenne standard ne peut pas satisfaire aux exigences mécaniques ou exigences électriques du produit final. Dimensions, longueur de câble, connecteur, couverture de fréquence, montage La structure et les caractéristiques RF peuvent devoir être ajustées pour s'adapter à l'application.

Comment sélectionner la bonne antenne de réseau cellulaire ?

Le choix d'une antenne doit commencer par les exigences réelles du produit plutôt que par un catalogue d'antennes générique. Un processus de sélection systématique peut réduire les refontes, les retards de test et les problèmes de communication inattendus.

1. Définir les standards cellulaires.Déterminez si le produit nécessite la 2G, la 3G, la 4G LTE, la 5G ou une combinaison de technologies.
2. Identifiez les bandes de fréquences requises.Différents marchés et opérateurs de réseau peuvent utiliser différentes bandes, les fréquences d'exploitation cibles doivent donc être confirmé avant de sélectionner l’antenne.
3. Vérifiez l'espace d'installation disponible.Mesurez le boîtier, la zone de montage, le dégagement et l'espace interne avant de choisir la structure de l'antenne.
4. Déterminez les exigences en matière de connecteur et de câble.Le type de connecteur et la longueur du câble doivent correspondre au module de communication et à l'ensemble mécanique.
5. Tenez compte de l’environnement d’exploitation.Les équipements extérieurs, les véhicules, les armoires industrielles et les produits portables peuvent avoir des exigences très différentes.
6. Examinez les performances RF.La réponse en fréquence, le gain, le VSWR, l'impédance, l'efficacité et les caractéristiques de rayonnement doivent être évalués.
7. Validez l’antenne à l’intérieur du produit fini.Les performances finales doivent être vérifiées après l'intégration car le boîtier et les composants environnants peuvent modifier le comportement RF.

Comment installer une antenne cellulaire ?

Même une antenne de réseau cellulaire bien conçue peut ne pas fonctionner correctement lorsque l'installation est mal exécutée. L'installation doit donc être traitée comme faisant partie du processus de conception RF plutôt que comme une tâche d'assemblage final.

Gardez l'antenne éloignée des principales sources d'obstruction

Dans la mesure du possible, évitez de placer l'antenne directement à côté de gros composants métalliques ou de composants électroniques densément emballés. assemblées. Le métal peut affecter la distribution du courant et modifier les caractéristiques de rayonnement prévues de l'antenne.

Acheminement des câbles de commande

Le câble coaxial doit être acheminé avec soin et protégé des contraintes mécaniques inutiles. Excessivement Un routage compliqué, des courbures prononcées, des connecteurs de mauvaise qualité ou une sélection de câbles inadaptée peuvent introduire des RF supplémentaires. problèmes de perte et de fiabilité.

Considérez la pièce jointe finale

Tester une antenne à l'extérieur du produit fini est utile pour une évaluation initiale, mais cela ne remplace pas validation à l’intérieur de l’enceinte réelle. Épaisseur du plastique, composants métalliques, dimensions du PCB, position de la batterie, et le matériel de montage peuvent tous influencer le résultat final.

Valider avant la production de masse

Les tests de prototypes permettent aux ingénieurs d'identifier les problèmes RF avant le début de la fabrication à grande échelle. C'est particulièrement important pour les produits qui fonctionnent sur plusieurs bandes cellulaires ou qui doivent maintenir la connectivité dans environnements changeants.

Où sont utilisées les antennes de réseau cellulaire ?

La communication cellulaire offre aux équipements un moyen pratique de transmettre des données sans dépendre d'un réseau fixe. réseau filaire. En conséquence, les antennes de réseau cellulaire sont utilisées dans de nombreuses industries.

Le même principe s'applique aux infrastructures intelligentes, aux équipements extérieurs, aux terminaux de communication, à l'énergie dispositifs de gestion et autres systèmes connectés où un accès sans fil fiable est essentiel.

Comment Qianmu Communication prend-il en charge les projets d’antennes cellulaires ?

Qianmu Communicationse concentre sur le développement et la fabrication d'antennes de communication sans fil, fournir des solutions pour les applications cellulaires, IoT, de positionnement, de routeur et autres applications sans fil. Son antenne cellulaire Le portefeuille couvre différentes structures et méthodes d'installation pour s'adapter à des conceptions d'équipement variées.

Pour les clients développant des équipements connectés, l’avantage le plus important de travailler avec une antenne expérimentée fournisseur est la capacité de prendre en compte les exigences RF ainsi que l'intégration mécanique. Un produit peut nécessiter un plage de fréquence spécifique, dimensions compactes, connecteur particulier, longueur de câble définie ou structure de montage. Ces exigences doivent fonctionner ensemble plutôt que d’être évaluées indépendamment.

Options de personnalisation

Du prototype à la production

Un processus pratique de développement d'antennes peut inclure l'analyse des applications, l'évaluation de la fréquence, la structure conception, optimisation RF, production de prototypes, tests de performances et fabrication de masse. Cette approche aide identifier les problèmes d’intégration potentiels avant que les volumes de production n’augmentent.

Qianmu Communication prend en charge les produits standard ainsi que les exigences personnalisées et orientées OEM. En fonction sur le projet, les clients peuvent spécifier des paramètres tels que la fréquence, la taille, le connecteur, le câble, la méthode de montage, et d'autres exigences liées à l'application.

La gamme de produits de la société comprend des configurations d'antennes externes, des solutions d'antennes internes, des bases magnétiques conceptions, produits embarqués et antennes cellulaires destinés à différentes applications de communication.

Quelles erreurs courantes faut-il éviter ?

De nombreux problèmes de connectivité sans fil ne sont pas causés par une antenne défectueuse mais par la sélection ou l'intégration du antenne sans considérer le système RF complet.

1. Choisir par le seul gain :Le gain n'est qu'un paramètre. Couverture de fréquence, efficacité, rayonnement le motif, la correspondance, la taille et les conditions d’installation comptent également.
2. Ignorer le boîtier :L'antenne doit être évaluée dans l'environnement réel du produit.
3. Utiliser la mauvaise plage de fréquences :Une antenne qui ne couvre pas correctement les bandes requises ne peut pas fournir des performances fiables simplement parce que le modem prend en charge ces bandes.
4. Surplombant la perte de câble :Des câbles RF longs ou inadaptés peuvent réduire le signal disponible pour le système d'antenne.
5. Ignorer les tests de prototype :De petites modifications de conception peuvent produire des différences RF significatives, en particulier dans les produits compacts.
6. Ne pas définir les exigences régionales :Les produits destinés aux marchés internationaux peuvent nécessiter différentes combinaisons de bandes cellulaires.

Comment pouvez-vous maintenir des performances stables d’antenne cellulaire ?

Pour les équipements déployés sur de longues périodes, la fiabilité de l'antenne dépend à la fois des caractéristiques RF et mécaniques. intégrité. Une inspection périodique peut aider à identifier les problèmes avant qu’ils ne se transforment en échecs de communication.

• Inspectez les antennes externes pour détecter tout dommage physique.
• Vérifiez le matériel de montage pour déceler du desserrage ou du mouvement.
• Inspectez les connecteurs pour détecter toute corrosion, contamination ou dommage mécanique.
• Vérifiez les câbles exposés pour déceler toute abrasion, écrasement ou courbure excessive.
• Examiner les performances de communication après des modifications majeures de l’équipement.
• Enquêtez sur les pannes répétées du réseau plutôt que de supposer que le réseau cellulaire en est toujours responsable.
• Utiliser une protection environnementale appropriée pour les installations extérieures et industrielles.

Lorsqu'un produit rencontre un problème de connectivité persistant, le dépannage doit prendre en compte l'intégralité du signal. chemin : disponibilité du réseau, configuration du modem, câble RF, connecteur, antenne, boîtier, alimentation et environnement d'installation.

Foire aux questions

A quoi sert une antenne de réseau cellulaire ?

Une antenne de réseau cellulaire permet aux équipements cellulaires de transmettre et de recevoir des signaux sans fil via réseaux cellulaires. Les applications typiques incluent les routeurs 4G LTE et 5G, les terminaux IoT, les équipements industriels, dispositifs de surveillance à distance, systèmes de véhicules et passerelles de communication.

Une antenne peut-elle prendre en charge plusieurs bandes cellulaires ?

Oui. Les antennes multibandes peuvent être conçues pour fonctionner sur plusieurs gammes de fréquences. Les bandes exactes prises en charge dépendent de la conception de l’antenne et des exigences de l’application cible.

Comment choisir une antenne pour un appareil 4G ou 5G ?

Commencez par identifier les bandes de fréquences requises, puis considérez le type d'antenne, la position d'installation, les dimensions, gain, VSWR, impédance, connecteur, longueur du câble, conditions environnementales et boîtier de l'appareil. Les tests finaux doivent être effectués après l'intégration.

Une antenne à gain plus élevé offre-t-elle toujours de meilleures performances ?

Non. Un gain plus élevé ne signifie pas automatiquement de meilleures performances dans chaque application. Modèle de rayonnement, La compatibilité de fréquence, la position d'installation, l'efficacité, la correspondance et l'environnement environnant peuvent être tout aussi important.

Une antenne cellulaire peut-elle être personnalisée ?

Oui. En fonction des exigences du fournisseur et du projet, la personnalisation peut inclure la gamme de fréquences, l'antenne dimensions, connecteur, longueur du câble, méthode de montage, structure et caractéristiques RF.

Pourquoi mon appareil cellulaire a-t-il un signal faible même avec un bon modem ?

Le modem n'est qu'une partie du système sans fil. Placement de l'antenne, adaptation RF, perte de câble, boîtier les matériaux, la qualité du connecteur, les interférences environnantes et les conditions du réseau peuvent tous affecter le signal final performances.

Qianmu Communication peut-elle fournir des échantillons avant la production de masse ?

Qianmu Communication prend en charge le développement de prototypes et la vérification technique avant des programmes de production plus importants. Cela peut aider les clients à évaluer l'antenne dans l'équipement prévu avant de s'engager dans une production de masse.

Quelles industries utilisent couramment des antennes cellulaires ?

Les antennes cellulaires sont largement utilisées dans l'IoT industriel, les transports intelligents, la gestion de flotte, la surveillance à distance, réseaux sans fil, communication des véhicules, compteurs intelligents, passerelles industrielles et autres systèmes connectés.

Quels connecteurs peuvent être utilisés avec les antennes cellulaires ?

La sélection du connecteur dépend du module de communication et de la conception mécanique. Choix courants de connecteurs RF inclure SMA, IPEX, MMCX et d’autres configurations adaptées à l’application.

Conclusion

Une antenne de réseau cellulaire joue un rôle fondamental dans la détermination de l'efficacité avec laquelle les équipements connectés communique avec un réseau cellulaire. Des performances fiables ne dépendent pas seulement de la sélection d'une antenne avec un nom de produit approprié. Couverture de fréquence, adaptation d'impédance, gain, efficacité, position d'installation, câble la configuration, la conception du boîtier, les conditions environnementales et les tests du périphérique final doivent tous être pris en compte.

Pour les fabricants développant des produits IoT industriels, des routeurs, des systèmes de véhicules, des équipements de surveillance à distance, terminaux de communication ou autres appareils connectés, choisir la bonne antenne dès le début du processus de conception peut réduire les risques d’intégration et améliorer la stabilité de la communication à long terme.

Qianmu Communicationfournit des solutions d'antennes de réseau cellulaire pour différentes communications exigences, y compris les produits standards et le développement d'antennes personnalisées. En prêtant attention aux performances RF, intégration mécanique, sélection des connecteurs, configuration des câbles et exigences de l'application, la bonne antenne La solution peut être développée à la fois pour des projets de prototypes et pour la production en série.
