Antenne de données pour tablette 4G

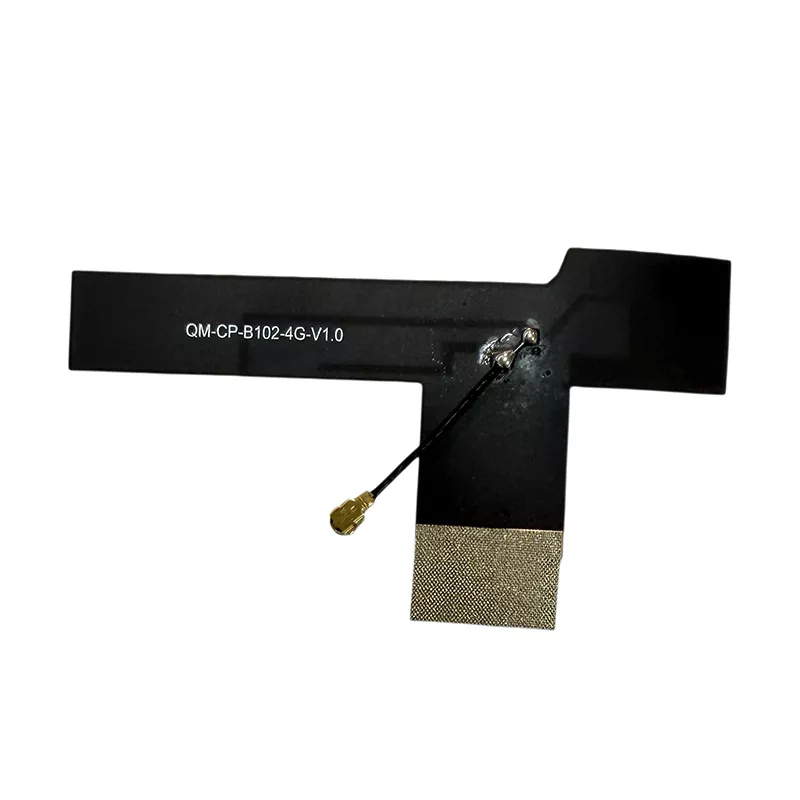

L'antenne de données Tablet 4G est un composant intégré de réception et de transmission de signaux sans fil conçu spécifiquement pour les tablettes. Cette antenne pour tablette 4G LTE présente une structure légère et flexible optimisée pour l'espace interne limité des tablettes. Il gère la transmission de données et la réception de signaux sur les réseaux 4G LTE, prenant en charge la connectivité cellulaire, le téléchargement et le téléchargement de données et une communication réseau stable. En tant qu'antenne 4G LTE intégrée, elle est conçue pour une installation interne plutôt que pour une utilisation comme antenne universelle externe.

Par rapport aux configurations d'antennes internes classiques, cette solution combine un substrat FPC flexible avec un profil compact pour s'adapter à différentes structures de tablettes. La conception peut être évaluée pour les applications de tablettes grand public, éducatives, industrielles et spécialisées en fonction des bandes de fréquences requises et des conditions d'installation.

Gamme d'appareils compatibles

En tant qu'antenne 4G LTE polyvalente et personnalisable pour les applications de tablette, ce produit est conçu pour les tablettes prenant en charge la connectivité réseau 4G. La compatibilité dépend des bandes de fréquences prises en charge par l'appareil, de l'espace de l'antenne interne et de l'interface RF.

• Tablettes civiles grand public : tablettes de divertissement à domicile, tablettes de communication en réseau complet et tablettes personnelles portables

• Tablettes commerciales éducatives : tablettes d'apprentissage pour étudiants, tablettes spécifiques à l'éducation sur les campus, tablettes commerciales pour établissements de formation.

• Tablettes industrielles robustes : tablettes industrielles portables, tablettes industrielles étanches à la poussière, à l'eau et aux explosions, tablettes intelligentes d'extérieur.

• Tablettes embarquées spécialisées : tablettes d'infodivertissement embarquées, terminaux de véhicules de logistique et de transport, tablettes de contrôle des engins de chantier

• Tablettes spécifiques à l'industrie : tablettes médicales, tablettes de surveillance de sécurité, tablettes de terminaux intelligents pour entrepôts, tablettes intelligentes IoT.

Spécifications techniques détaillées

Guide d'installation et d'utilisation

Cette antenne de données pour tablette 4G est conçue pour une installation interne dans les tablettes compatibles. Il peut être utilisé dans les projets de fabrication, de maintenance et de remplacement d’antennes d’appareils. L'installation doit être effectuée par un personnel familiarisé avec le démontage de la tablette et la manipulation des connecteurs RF. Les étapes d'installation spécifiques sont les suivantes :

1. Démontage et nettoyage : éteignez la tablette, retirez la façade arrière et nettoyez la poussière et les débris de la zone d'installation interne. Assurez-vous que la surface de montage est plate, propre et exempte de saillies ou d'obstructions.

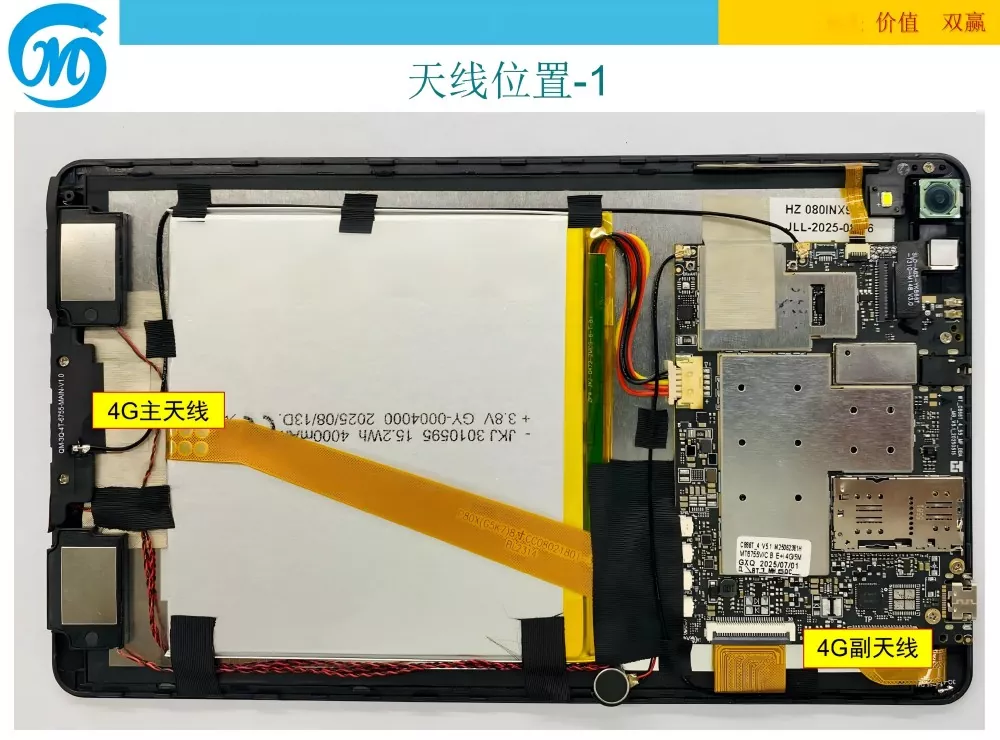

2. Positionnement et fixation : retirez le film protecteur adhésif résistant aux hautes températures à l'arrière de l'antenne. Alignez-le précisément avec la position réservée de l'antenne à l'intérieur de la tablette, en le plaçant sur une zone dégagée du corps de l'appareil, non obstruée par du métal. Appuyez doucement pendant 3 à 5 secondes pour vous assurer que l'antenne adhère solidement, sans jeu ni bords soulevés.

3. Connexion d'interface : alignez le connecteur IPEX à l'extrémité de l'antenne avec la prise RF de la carte mère de la tablette, puis appuyez verticalement jusqu'à ce qu'il soit correctement connecté. Assurez un bon contact, sans connexions desserrées ni mauvais contact. Cette disposition de connexion est pertinente lors de la sélection d’une antenne IPEX 4G LTE pour une interface RF de tablette compatible.

4. Organisez le routage des câbles : disposez soigneusement les câbles d'antenne pour éviter une traction, une flexion ou une compression excessive, et tenez-les à l'écart des zones génératrices de chaleur telles que la batterie et la carte mère pour éviter un vieillissement et des dommages à long terme.

5. Test d'installation : remettez la coque arrière de la tablette, fixez les vis de fixation, allumez l'appareil, activez le réseau 4G, testez la vitesse Internet et la force du signal, et confirmez qu'il n'y a pas d'anomalies de signal ou de problèmes de déconnexion avant une utilisation normale.

Contexte de l'entreprise

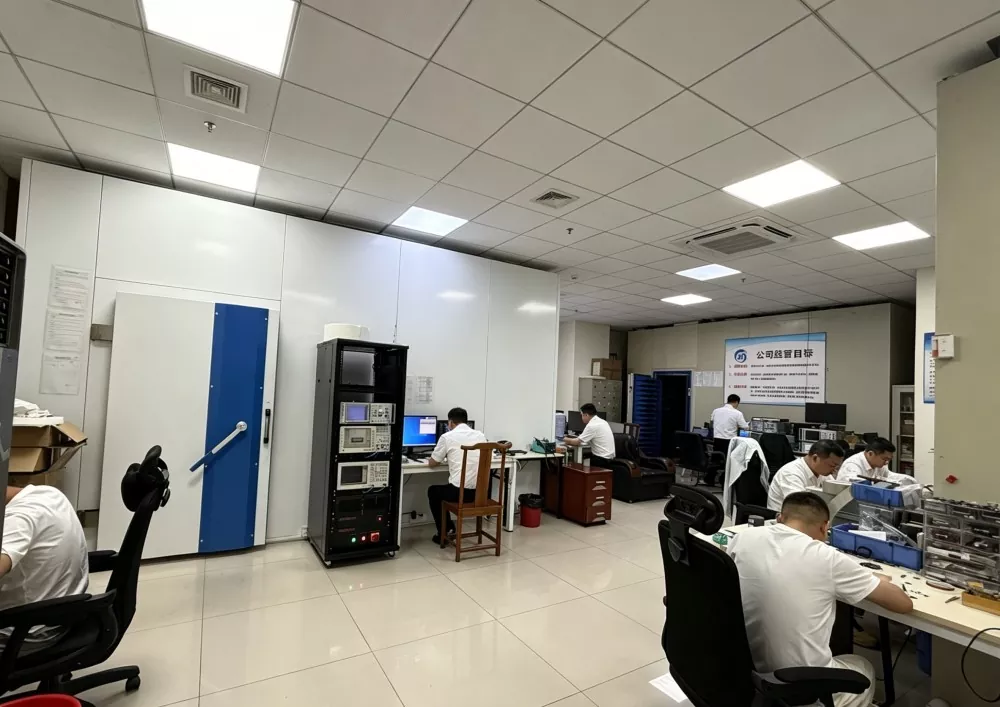

Shenzhen Qianmu Communication Technology Co., Ltd. est engagée dans l'industrie des antennes de communication depuis plus d'une décennie, en tant que fabricant et fournisseur chinois intégrant la R&D d'antennes, le développement de moules, la production à grande échelle, les tests de contrôle qualité et le support après-vente. La société est spécialisée dans les solutions d'antennes de communication sans fil, notamment les produits d'antennes de données Tablet 4G, les antennes IoT et les antennes de terminal intégrées. Ses installations comprennent des opérations de fabrication, des lignes de production, des laboratoires de R&D et des équipements de test pour soutenir le développement de produits et le contrôle qualité. Des visites d'usine peuvent être organisées et les processus de production et d'inspection sont soumis aux procédures de gestion de la qualité de l'entreprise.

Les membres de l'équipe principale ont chacun plus de 10 ans d'expérience dans la R&D d'antennes de communication, avec une expertise dans l'adaptation du signal, l'adaptation d'impédance et les exigences d'installation interne pour différentes tablettes. L'équipe a fourni des solutions d'antenne à plus de 300 fabricants de terminaux numériques et d'équipements industriels dans le monde entier. Des solutions personnalisées sont disponibles en fonction des exigences du produit et des conditions d'intégration des appareils.

Guide de sélection des produits

Lors de la sélection d'une antenne pour tablette 4G LTE, les considérations courantes incluent la compatibilité de fréquence, l'espace d'installation, le type de connecteur et les performances RF. Les points suivants peuvent aider à déterminer si l'antenne proposée est adaptée à un projet de tablette particulier.

• Vérifiez la compatibilité des bandes de fréquences : donnez la priorité aux antennes qui couvrent les bandes de fréquences requises. Pour les appareils domestiques, vérifiez la compatibilité avec les bandes porteuses prévues ; pour les appareils destinés à l'exportation, confirmez la prise en charge des bandes de fréquences utilisées sur le marché cible. Les bandes manquantes peuvent affecter la réception du signal et les performances des données.

• Vérifiez le matériau et la fabrication : une antenne FPC 4G flexible peut répondre aux exigences d'installation interne lorsqu'un substrat fin et flexible est nécessaire. Examinez le substrat, l'élément conducteur et le revêtement isolant pour déterminer si la conception est adaptée à l'environnement d'installation prévu.

• Vérifiez les paramètres de test réels : examinez les rapports de test et les données de mesure disponibles. Les paramètres clés incluent le gain, le SWR et l'impédance. Confirmez que les performances mesurées répondent aux exigences de l'appareil cible et des bandes de fonctionnement.

• Vérifiez les dimensions de compatibilité : Sélectionnez les dimensions d'antenne appropriées en fonction de l'espace interne de la tablette. Pour les appareils ultra-minces, envisagez la conception de 0,15 mm d'épaisseur et vérifiez la zone de montage disponible, le cheminement des câbles et l'espace libre. Des tailles personnalisées non standard peuvent être discutées pour répondre aux contraintes d'installation.

• Vérifiez le connecteur RF : Le connecteur IPEX/U.FL doit correspondre à la prise RF de la carte mère de la tablette. Confirmez la génération du connecteur, la longueur du câble et la disposition des connexions avant de commander. Une antenne LTE interne pour les projets de tablette peut nécessiter une configuration de connecteur ou de câble différente en fonction de la conception de l'appareil.

• Vérifiez la personnalisation et la capacité d'approvisionnement : pour les projets avec des dimensions, des longueurs de câble, des exigences de connecteur ou des configurations de fréquence spéciales, une antenne de tablette personnalisée peut être évaluée en fonction des spécifications de l'appareil. Confirmez les échantillons, les exigences de test, les quantités de production et les délais avant la production en série.

• Vérifiez les capacités du fabricant : tenez compte de l'expérience du fabricant, des tests de produits, du contrôle qualité, des options de personnalisation et du support après-vente lors de la sélection d'un fournisseur d'antennes à long terme.

FAQ

Q1 : Cette antenne de données pour tablette 4G prend-elle en charge les réseaux 4G étrangers ?

R : L'antenne prend en charge les bandes de fréquences répertoriées dans les spécifications techniques. Pour les équipements d'exportation, comparez ces bandes avec les bandes LTE utilisées dans le pays cible et les exigences du modem de la tablette. Des configurations de fréquences supplémentaires peuvent être discutées si les spécifications standard ne couvrent pas les bandes requises.

Q2 : L'antenne peut-elle être personnalisée en termes de taille, de type de connecteur et de longueur de câble ?

R : Oui. Les options de personnalisation peuvent inclure les dimensions de l'antenne, la longueur du câble, le type de connecteur et la configuration de fréquence en fonction de la structure interne de l'équipement. Pour un projet d'antenne de tablette personnalisée, fournissez l'espace d'installation disponible, les bandes LTE requises, les détails du connecteur RF et l'application cible afin que la compatibilité puisse être évaluée.

Q3 : Quelle est la durée de la garantie du produit ? Comment les problèmes de qualité sont-ils traités ?

R : Le produit est livré avec une garantie d'un an et un service de maintenance à vie. Pour les problèmes de qualité non causés par des dommages humains, la politique de service indiquée prévoit des remplacements ou des réexpéditions gratuits, ainsi qu'une assistance technique pour résoudre les problèmes d'utilisation. Confirmez les conditions applicables lors de la commande.

Q4 : Une flexion fréquente endommagera-t-elle une antenne flexible ?

R : Le produit utilise un substrat FPC flexible conçu pour une installation interne. Évitez les plis brusques, les courbures excessives répétées ou les pressions sur l'élément rayonnant et le câble d'alimentation. L'installation doit respecter les exigences mécaniques de l'antenne pour aider à maintenir sa structure et ses performances RF.

Q5 : Quelle est la quantité minimum de commande ? Des lots mixtes peuvent-ils être fournis ?

R : Il est indiqué que les produits standard en stock n'ont pas de quantité minimale de commande, et que de petits lots mixtes et des achats occasionnels sont pris en charge. Les commandes importantes peuvent bénéficier de tarifs différenciés. Confirmez le stock actuel, les exigences de personnalisation et les délais de production avant de commander.

Q6 : Quel connecteur l’antenne utilise-t-elle ?

R : L'interface standard est un connecteur universel IPEX/U.FL, avec des options de bornes personnalisables. Le connecteur doit être vérifié par rapport à la prise RF de la carte mère de la tablette. Pour une exigence d’antenne IPEX 4G LTE, confirmez la génération du connecteur et la longueur du câble avant la production.
