Pourquoi est-il essentiel de faire attention au VSWR (Voltage Standing Wave Ratio) lors du choix d'une antenne ?

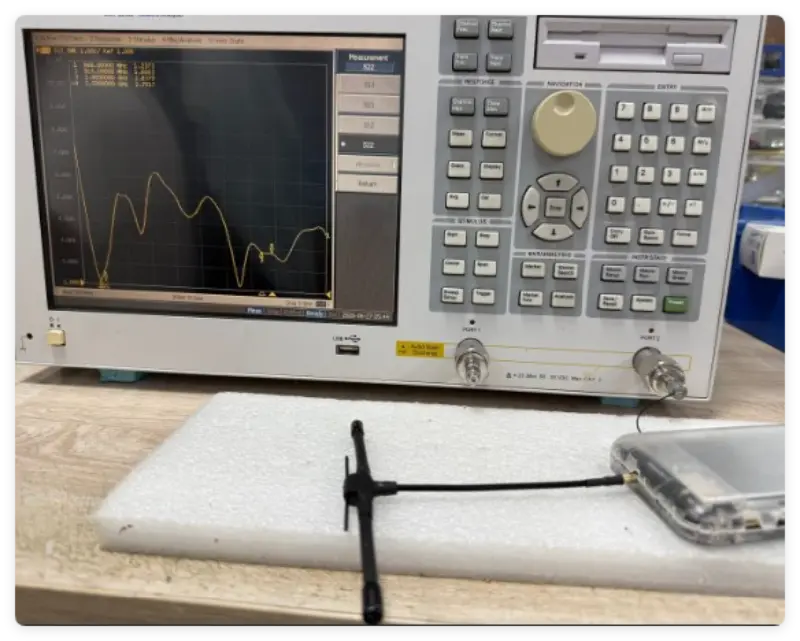

De nombreux acheteurs étrangers se concentrent uniquement sur le gain de l'antenne lors de la sélection des antennes, négligeant le paramètre critique du rapport d'onde stationnaire de tension (VSWR), qui peut ensuite conduire à des signaux instables, à une surchauffe importante du module et à une durée de vie réduite du module de communication. VSWR indique le degré d'adaptation d'impédance entre l'antenne et le module RF : plus la valeur est faible, meilleure est l'adaptation. Un VSWR standard acceptable pour une antenne qualifiée est généralement inférieur à 1,5. Un VSWR élevé signifie que la plupart des signaux RF ne parviennent pas à rayonner correctement et se reflètent dans la puce de communication, ce qui dégrade les performances de transmission du réseau et augmente la charge de la puce, ce qui, avec le temps, peut facilement endommager le module. Dans des environnements d'installation complexes tels que des boîtiers métalliques ou des boîtiers scellés, un placement inapproprié de l'antenne peut également élever le VSWR.Qianmuinclut les tests VSWR comme élément d'inspection obligatoire lors du contrôle qualité en usine. Pour les antennes personnalisées, nous optimisons davantage l'adaptation en intégrant les ajustements à la structure globale de l'appareil, garantissant que tous les paramètres répondent aux spécifications après l'installation réelle et empêchant les pannes potentielles dès le départ.

Une antenne couvrant toutes les directions : pourquoi les antennes omnidirectionnelles en fibre de verre sont idéales pour les communications extérieures

Pour des applications telles que la surveillance IoT extérieure, la couverture sans fil dans les parcs industriels et la collecte de données sur le terrain, il est essentiel d'obtenir une couverture de signal étendue et transparente.Antennes omnidirectionnelles en fibre de verresont devenus un choix très populaire dans l’industrie. Cet article décrit brièvement leurs principaux avantages pour les environnements extérieurs, ainsi que les solutions de produits correspondantes de Qianmu Communications.

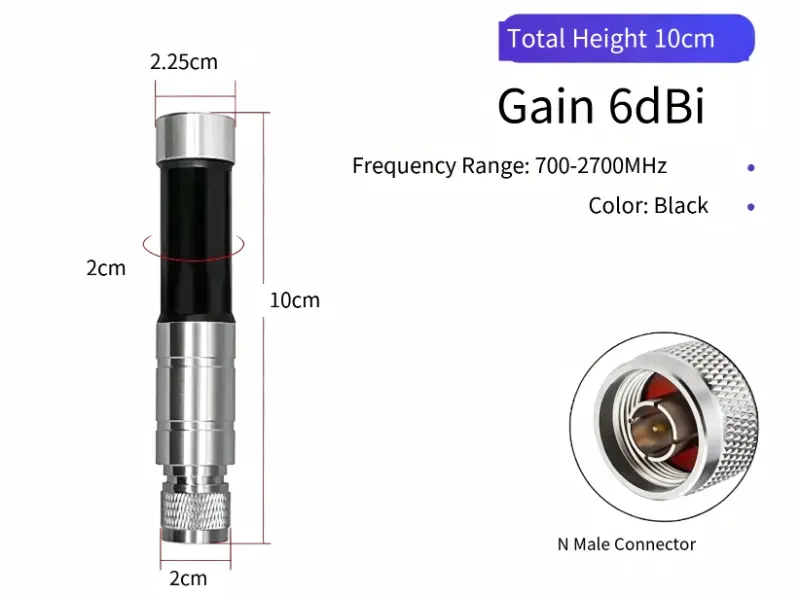

Qu'est-ce qu'une antenne omnidirectionnelle en fibre de verre

Une antenne omnidirectionnelle en fibre de verre comporte un élément rayonnant à l’intérieur, enveloppé dans une coque de protection en fibre de verre. Il transmet et reçoit uniformément des signaux sans fil dans toutes les directions horizontales (360°), permettant aux capteurs IoT, aux terminaux de surveillance et aux dispositifs de collecte de données de n'importe quelle direction environnante de se connecter au réseau. Aucun alignement précis n'est requis après l'installation, ce qui rend la configuration et le réglage plus pratiques. Il prend en charge les bandes de communication grand public, notamment la 4G, la 5G, LoRa et le WiFi.

Le boîtier en fibre de verre convient aux environnements extérieurs difficiles

Les matériaux non métalliques ne bloquent pas les signaux

La fibre de verre n'obstrue pas la transmission des ondes électromagnétiques, ce qui permet d'utiliser pleinement le gain nominal de l'antenne. Il évite les problèmes d'absorption du signal qui peuvent survenir avec les boîtiers métalliques, qui pourraient autrement réduire les performances de transmission.

Résistant aux intempéries et durable avec une longue durée de vie

Le boîtier en fibre de verre peut résister à l'exposition au soleil, au vieillissement, à l'érosion par la pluie et à la corrosion par brouillard salin côtier tout en fonctionnant de manière fiable à des températures allant de -40°C à +85°C. La structure robuste résiste aux vents violents et, combinée à la technologie d'étanchéité, atteint une protection IP65 contre la pénétration d'eau et de poussière. Cela permet d'éviter les pannes de circuit causées par l'humidité ou l'accumulation de poussière, réduisant ainsi les besoins de maintenance à long terme.

La couverture omnidirectionnelle à 360° réduit les coûts de construction

Un seul poteau vertical peut fournir une couverture de signal sur toute la zone, éliminant ainsi le besoin d'installer plusieurs antennes directionnelles sur le site et réduisant les coûts d'ingénierie associés aux poteaux et au câblage. Le système peut être déployé après une simple installation verticale et un verrouillage, et aucun réétalonnage de l'antenne n'est nécessaire lors de l'ajout ultérieur de nouveaux points de surveillance, ce qui améliore considérablement l'efficacité de la construction.

Il est largement utilisé dans la lecture intelligente des compteurs d'eau, la surveillance intelligente de l'agriculture, les réseaux IoT industriels, la surveillance de la sécurité extérieure et les projets de compensation des zones aveugles des signaux des stations de base.

Avantages de l'antenne omnidirectionnelle en fibre de verre de Qianmu Communications

1. Le gain, la bande de fréquence de fonctionnement, le type de connecteur et la longueur du câble peuvent tous être personnalisés en fonction des besoins.

2. Testé en usine pour l'imperméabilisation, l'exposition à la pluie, le vieillissement à haute et basse température et l'inspection complète des performances RF, garantissant des paramètres stables et cohérents.

3. Ensemble complet d'accessoires d'installation, y compris des pinces, prenant en charge la marque OEM. Les produits sont certifiés CE, FCC et RoHS, répondant aux exigences de dédouanement et de conformité locale pour les projets à l'étranger.

4. Prend en charge les tests d'échantillons et la fourniture en gros de produits, et peut fournir des recommandations raisonnables de sélection de modèles basées sur les conditions d'utilisation sur site.

Le connecteur de l'antenne extérieure rouille provoquant un mauvais contact ? Conseils simples de protection quotidienne

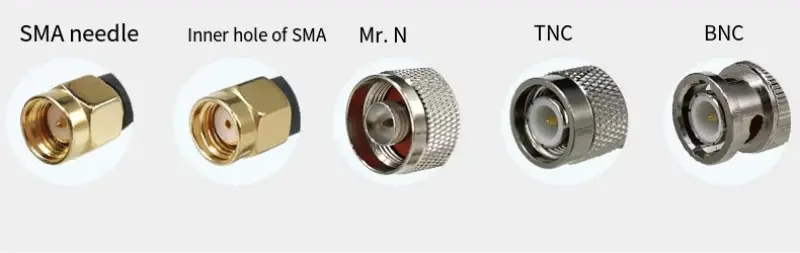

Les antennes extérieures sont fréquemment exposées à la pluie, à l'humidité et aux environnements côtiers salés, ce qui fait de l'infiltration d'eau et de l'oxydation au niveau des connecteurs la défaillance la plus courante. Lors de la sélection des modèles, donnez la priorité aux connecteurs nickelés de type N et SMA résistants à la corrosion et enroulez du ruban adhésif étanche autour du connecteur pendant l'installation. Évitez les tensions ou tensions prolongées sur les câbles afin de minimiser la rupture des fils internes. Dans les environnements à forte teneur en sel proches de la côte, il est recommandé d'utiliser des antennes de qualité industrielle offrant une plus grande résistance à la corrosion. L'inspection régulière des joints des connecteurs peut prolonger considérablement la durée de vie de l'antenne et réduire la fréquence de maintenance sur le terrain.

Shenzhen Qianmu Communications Co., Ltd. a atteint cette semaine une production de masse stable et une livraison d'antennes GPS empilées en céramique.

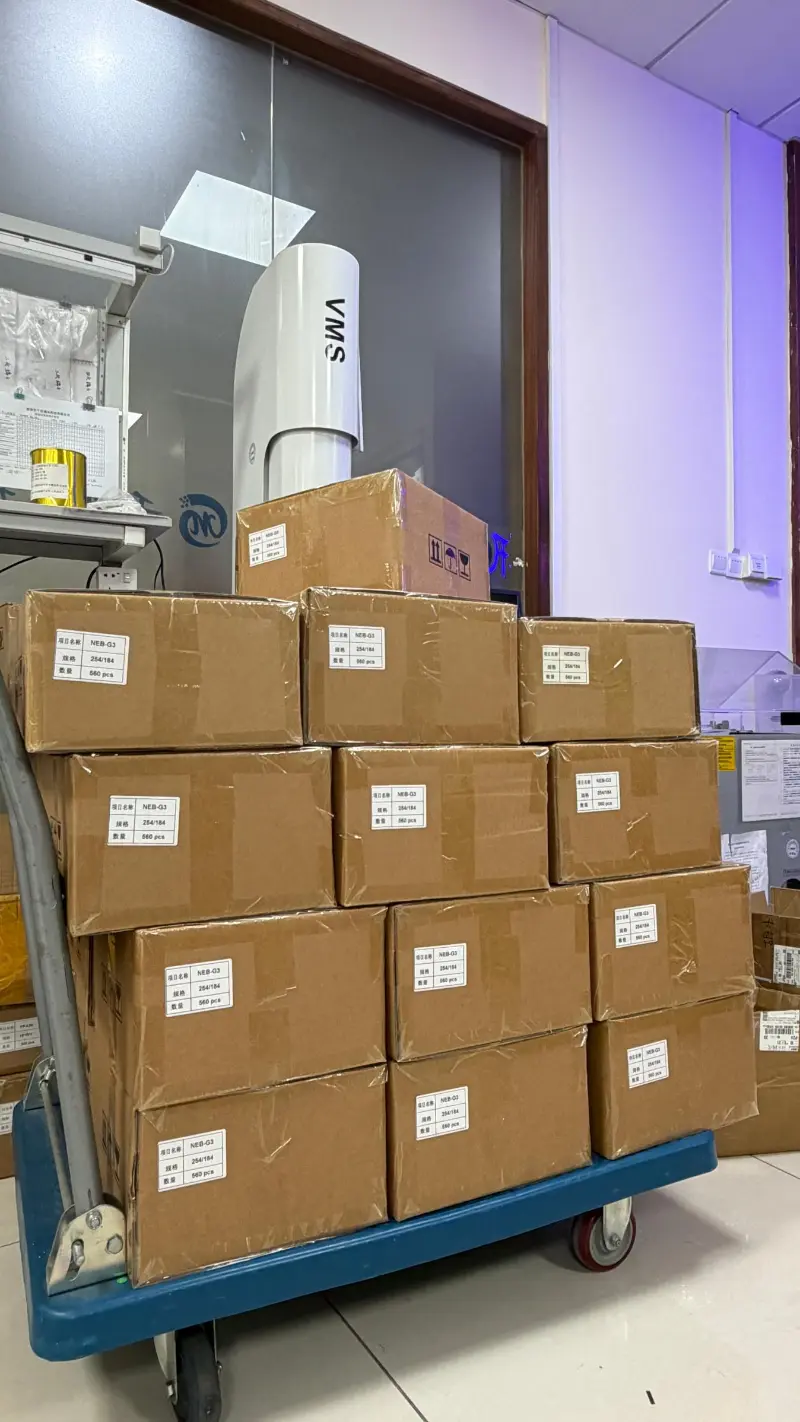

Récemment, il y a eu une forte demande sur le marché pour divers terminaux de positionnement et dispositifs de suivi portables. Cette semaine, Qianmu Communications Co., Ltd. à Shenzhen a lancé une production et une expédition par lots à grande échelle de ses antennes GPS empilées en céramique. Les commandes sont principalement livrées à des clients nationaux et internationaux dans les domaines des trackers GPS, des appareils portables intelligents, du suivi des véhicules et des étiquettes antivol d'actifs.

L'antenne céramique multicouche GPS, connue pour sa taille compacte, sa conception à montage en surface et sa facilité d'intégration, est la solution intégrée grand public pour les petits dispositifs de positionnement intelligents. Notre antenne en céramique multicouche présente une structure en couches interne optimisée, offrant une sensibilité de réception élevée, une acquisition satellite rapide et une forte résistance aux interférences électromagnétiques des batteries internes et des puces de la carte mère, garantissant des signaux de positionnement satellite stables même dans des boîtiers d'appareils confinés. Disponible dans une gamme complète de spécifications, il prend en charge diverses configurations de cartes et est compatible avec le fonctionnement bimode GPS et BeiDou.

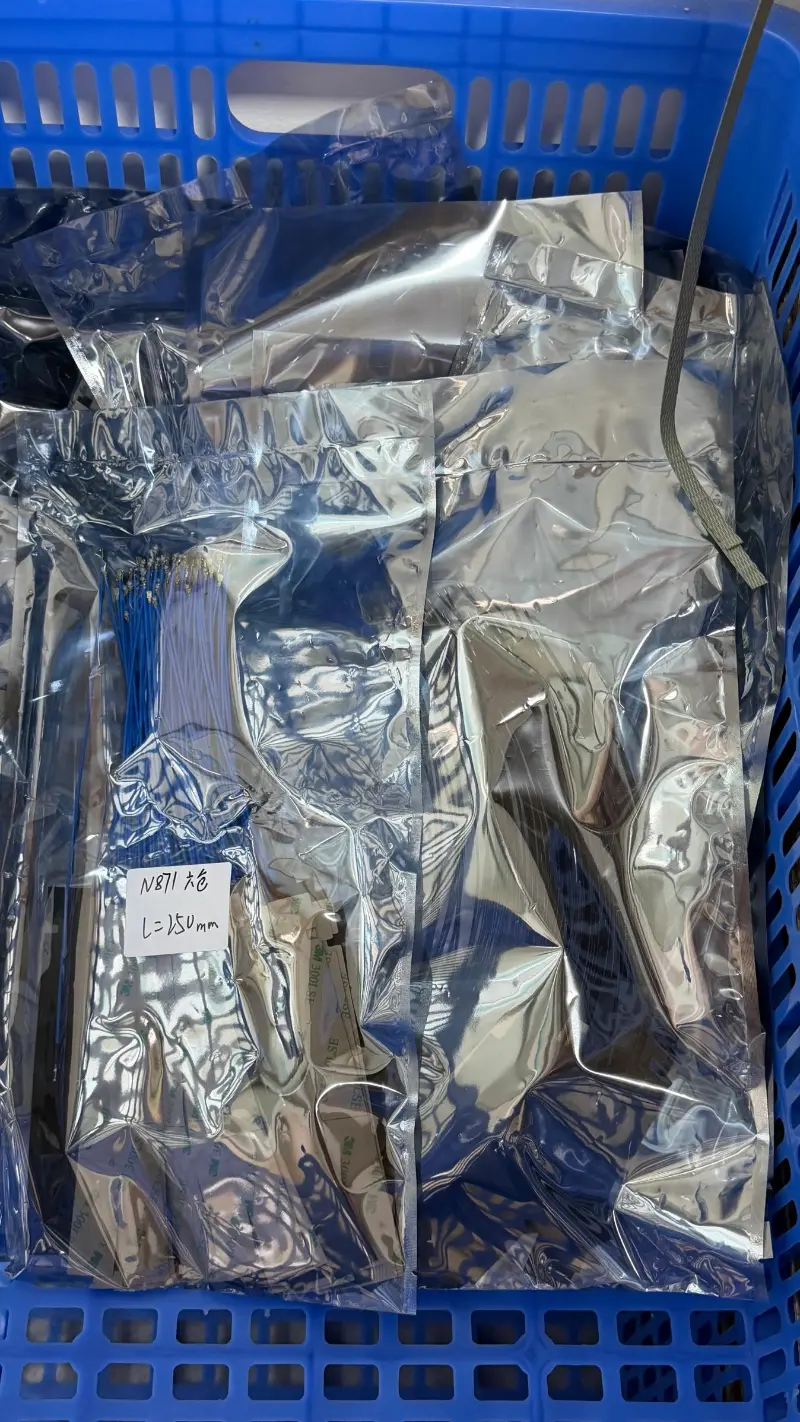

Côté production, l'atelier met en œuvre des lignes de production dédiées avec un contrôle strict sur l'ensemble du processus, y compris le montage en surface, le réglage de l'impédance et l'échantillonnage des performances. Chaque produit fini est soumis à des tests de signaux réels pour garantir des paramètres cohérents et stables pour les expéditions de masse. Avant la livraison, les produits sont emballés individuellement dans des conteneurs antistatiques avec un emballage de protection, empêchant efficacement les dommages électrostatiques et les impacts physiques lors du transport sur de longues distances, garantissant ainsi une livraison sûre et intacte aux clients.

En plus des modèles de stock standard existants, Shenzhen Qianmu Communications Co., Ltd. continue de répondre aux exigences des clients telles que les dimensions personnalisées, le réglage de l'adaptation d'impédance, les modifications des terminaux et la personnalisation OEM. Des échantillons en petits lots peuvent être produits en urgence, tandis que les commandes de gros volumes sont garanties avec des délais de livraison stables.

Les clients ayant besoin de tests d'échantillons d'antennes en céramique GPS, d'achats en gros ou de personnalisation spécifique à un projet peuvent directement soumettre leurs demandes sur notre site officiel. Nous fournirons rapidement des devis et organiserons l’approvisionnement en conséquence.

Qianmu optimise le processus d'expédition des échantillons à l'étranger pour réduire les délais de livraison.

Pour résoudre le problème des longs délais d'attente des échantillons pour les clients étrangers, Shenzhen Qianmu Communications Co., Ltd. a entièrement optimisé ses lignes de production d'échantillons dédiées et ses processus d'expédition d'emballages. Les échantillons d'antennes de modèle standard peuvent être inspectés, emballés et expédiés dans les 24 heures, tandis que les commandes de prototypes personnalisés bénéficient d'une planification prioritaire. Tous les échantillons sont emballés individuellement avec des matériaux antistatiques et une protection renforcée, réduisant considérablement le risque de dommages lors du transport international. L'entreprise collabore avec plusieurs prestataires logistiques internationaux de premier plan, offrant à ses clients des options telles que le fret aérien express ou des solutions d'expédition rentables, avec un suivi en temps réel disponible tout au long du processus de livraison. Après avoir soumis une demande d'échantillon via le site officiel, les clients étrangers se verront attribuer un gestionnaire de compte dédié chez Shenzhen Qianmu Communications qui vérifiera personnellement les paramètres, les adresses de livraison et les plans logistiques, améliorant ainsi considérablement l'efficacité des tests d'échantillons et de la collaboration à un stade précoce.
