Antenne de vélo partagée

Shared Bike Antenna est une antenne IoT RF dédiée spécialement conçue pour être intégrée à l'intérieur du boîtier de verrouillage intelligent des vélos partagés et des vélos électriques. Il ne nécessite pas d'exposition externe au-delà du boîtier de l'appareil, mais est directement placé autour du PCB de la serrure ou dans un espace interne réservé dans le boîtier de la serrure. En raison de l'espace interne limité des serrures intelligentes et des interférences électromagnétiques provenant des boîtiers métalliques, des batteries, des moteurs et des composants de la carte mère, les antennes internes classiques du commerce subissent une atténuation significative du signal une fois installées. Cela entraîne des retards dans les rapports sur les véhicules, des dérives de positionnement, une consommation d'énergie anormale en veille et, en fin de compte, des coûts de maintenance opérationnelle plus élevés. L'antenne de Qianmu Communications a été spécialement optimisée et réglée pour l'environnement électromagnétique complexe à l'intérieur des boîtiers de serrure, garantissant une communication stable et une sortie de signal de positionnement dans des cavités confinées et fermées. Il constitue un élément de support essentiel pour les solutions de verrouillage intelligent dans les véhicules partagés à deux roues.

Principe de fonctionnement

1. La carte mère du verrou intelligent émet un signal RF via son port RF, qui est transmis via un câble d'alimentation à l'antenne intégrée du vélo partagé pour le rayonnement.

2. L'unité de rayonnement convertit les signaux électriques en ondes électromagnétiques, qui pénètrent dans le boîtier de la serrure en plastique et rayonnent vers l'extérieur, transmettant l'emplacement du véhicule, l'état de la serrure, le niveau de la batterie et les informations de panne à une plateforme de gestion basée sur le cloud.

3. Recevez les commandes de déverrouillage et de verrouillage à distance de la station de base, reconvertissez les ondes électromagnétiques aéroportées en signaux électriques et transmettez-les à la carte mère ;

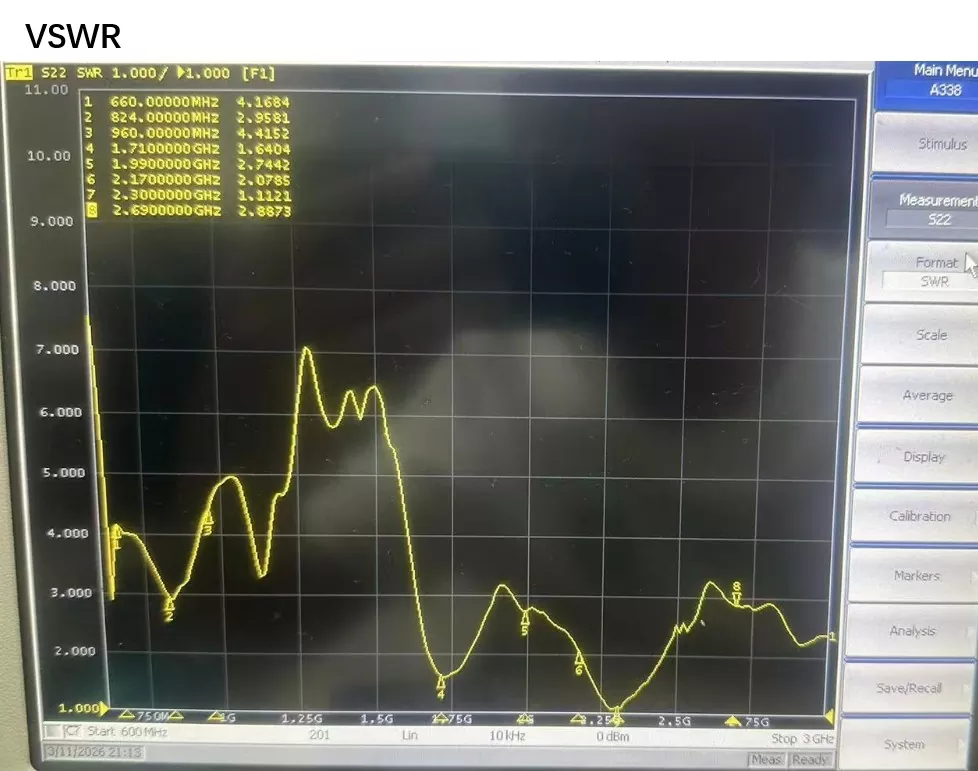

4. Le réglage de l'impédance est effectué pour traiter les interférences internes du métal et de la batterie, en maintenant une impédance standard de 50 Ω dans des espaces confinés, en réduisant la perte d'écho, en supprimant la consommation d'énergie anormale et en prolongeant la durée de vie de la batterie au lithium de l'appareil.

Compatible avec les appareils pris en charge

· Antivol intelligent pour vélo NBIoT

· Carte mère de verrouillage central pour vélo électrique partagé 4G Cat.1

· Module de communication IoT interne pour scooters électriques partagés

· Scooters et appareils de mobilité partagés avec terminaux de communication intégrés

· Petite serrure IoT extérieure, serrure d'armoire avec module intégré

Technologie de base du produit

1. Conception de réglage anti-interférence de la cavité : spécialement calibrée dans une chambre anéchoïque pour traiter les interférences électromagnétiques provenant des boîtiers métalliques internes, des batteries au lithium et des circuits imprimés des serrures intelligentes. Il maintient des performances de rayonnement stables même dans des espaces confinés et clos, empêchant efficacement les fluctuations du signal causées par l'environnement interne de la serrure.

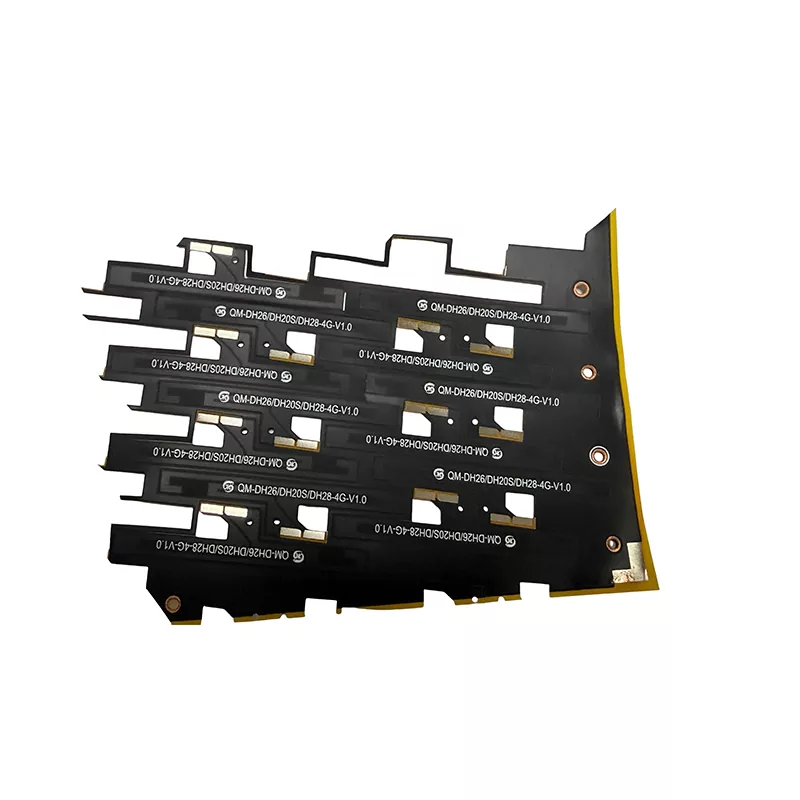

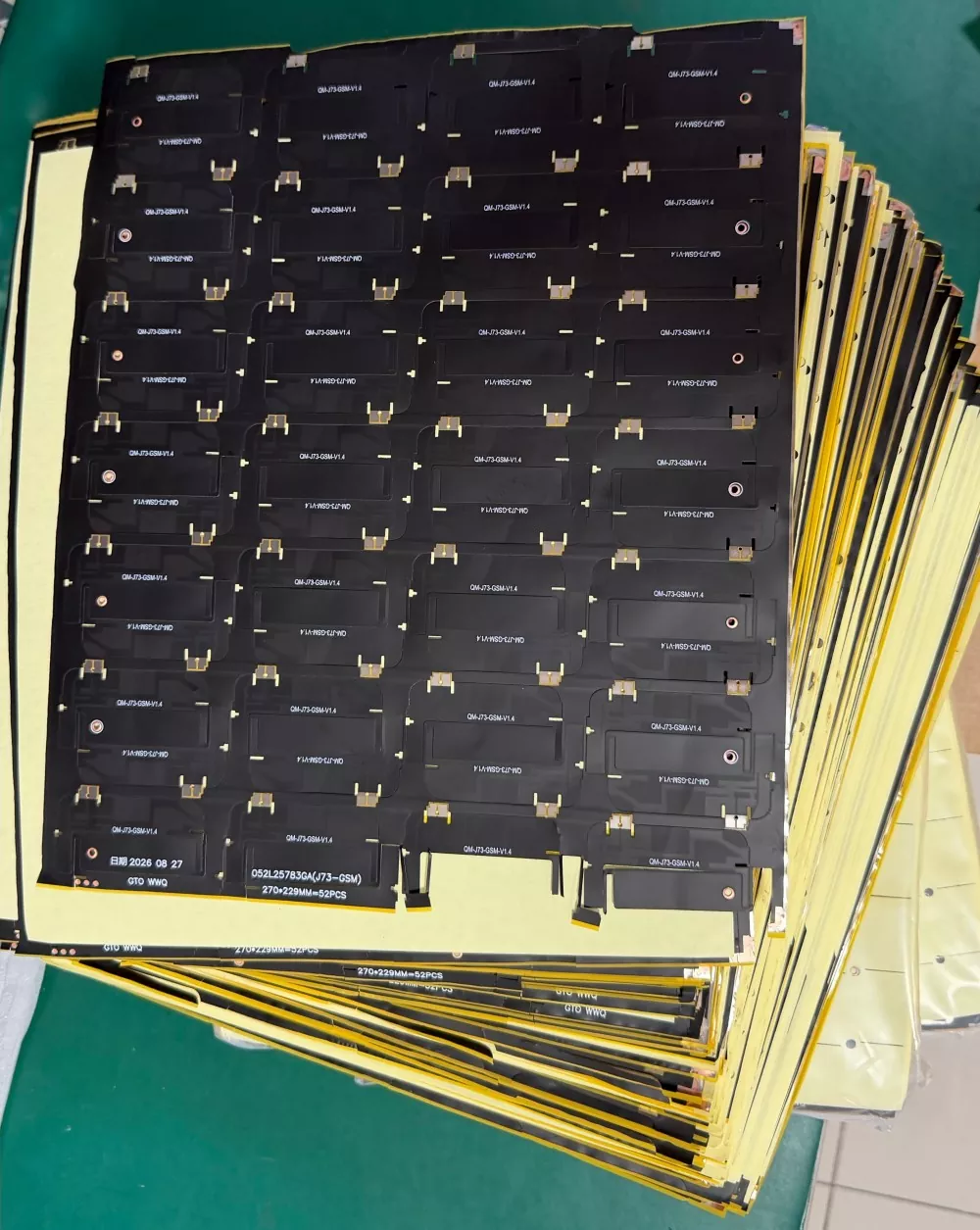

2. Conception compacte et mince, idéale pour les espaces restreints à l'intérieur des serrures : disponible en plusieurs tailles et configurations, avec des options d'antenne flexibles FPC, céramique, ressort et PCB pour s'adapter à différentes dimensions de serrures internes. Il occupe un espace minimal dans la cavité, ce qui facilite son intégration dans les conceptions par les ingénieurs en structure.

3. Fonctions anti-vibration et anti-fatigue : les vélos partagés rencontrent souvent des routes cahoteuses et des vibrations prolongées, ce qui peut facilement entraîner une rupture du fil d'alimentation ou un détachement des joints de soudure. L'antenne de vélo partagée intègre un renfort anti-stress au point de sortie du câble, et la version FPC flexible comprend des plaques de renfort en acier supplémentaires. Après avoir subi 500 heures de tests de fiabilité simulés par vibrations routières, il réduit considérablement les défauts de production tels que les fils cassés.

4. Optimisation RF de faible puissance : l'optimisation de la perte de liaison RF réduit la consommation d'énergie de transmission des appareils dans des environnements intérieurs complexes, réduit la consommation d'énergie globale du système, prolonge les cycles de remplacement de la batterie pour les véhicules individuels et réduit la fréquence de maintenance sur site.

5. Capacités flexibles de personnalisation et de développement : peuvent être spécifiquement ajustées en fonction des dimensions du boîtier du client et de la disposition des composants internes ; prend en charge les antennes à communication unique ou intégrées à double fonction combinant communication et positionnement GNSS ; la longueur du câble, le type de connecteur et la bande de fréquence de fonctionnement sont tous réglables.

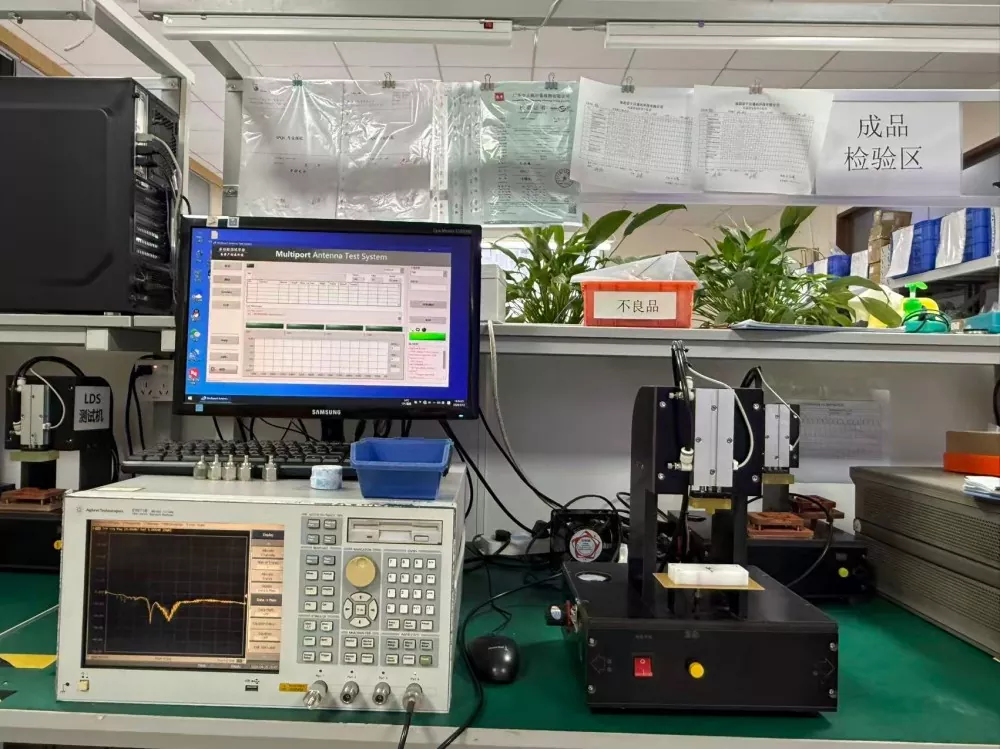

6. Qualité traçable et vérifiable : chaque lot de produits conserve des rapports de tests en chambre anéchoïque à micro-ondes et des enregistrements de tests de vieillissement d'échantillonnage. Pour l'approvisionnement en gros du projet, des données de mesure réelles peuvent être fournies avec l'expédition pour répondre aux exigences d'acceptation du projet. En tant que fournisseur doté de capacités de R&D indépendantes, nous pouvons fournir plusieurs itérations de prototypes pendant la phase d'échantillonnage.

Comment choisir une antenne de vélo partagée

1. Clarifiez les bandes de fréquences et les exigences fonctionnelles : confirmez si le projet est NB-IoT ou 4G Cat.1, et si le double positionnement Beidou-GPS intégré est requis. Les antennes de vélo partagées ayant une apparence identique mais des bandes de fréquences incompatibles entraîneront de mauvaises performances réelles lorsqu'elles seront utilisées à l'intérieur des écluses.

2. Évaluez l'environnement de la cavité interne : tenez compte de la taille de l'espace interne, des composants métalliques environnants et de l'emplacement de la batterie. Ne vous fiez pas uniquement aux paramètres des composants nus de l'antenne ; les mesures réelles doivent être effectuées après l'assemblage complet du boîtier, car les données de la carte nue ne peuvent pas représenter les performances réelles des projets réels.

3. Confirmez à l'avance les exigences structurelles : dimensions de l'espace disponible, méthode d'installation et de montage, modèle de connecteur et longueur de câble autorisée pour éviter d'acheter des composants qui ne peuvent pas être assemblés.

4. Donnez la priorité aux fabricants dotés de capacités de réglage RF. Les produits génériques disponibles dans le commerce peuvent ne pas être compatibles avec le corps de votre serrure ; une usine physique peut réajuster et optimiser spécifiquement votre cavité de serrure, alors que les commerçants ne peuvent généralement pas réaliser une optimisation au niveau de la cavité.

FAQ

Q1 : Un gain d’antenne plus élevé signifie-t-il toujours de meilleures performances ?

R : Non. Les antennes intégrées sont confinées dans une cavité métallique étroite ; le simple fait de rechercher un gain élevé peut conduire à une inadéquation d'impédance, ce qui entraîne une forte augmentation de la consommation électrique globale. Pour les vélos partagés, l'antenne intégrée doit équilibrer plusieurs facteurs, notamment l'environnement de la cavité, la consommation d'énergie, la résistance aux chocs et la taille, nécessitant une adaptation et un réglage en fonction de la conception du corps de votre serrure.

Q2 : Quels sont les avantages et les inconvénients des antennes intégrées par rapport aux antennes externes ?

R : Avantages des antennes intégrées : aspect propre de l'appareil sans composants exposés, éliminant les risques de dommages, de casse ou de perte associés aux antennes externes. Inconvénients : interférences plus importantes provenant des pièces métalliques internes à l'intérieur du boîtier de la serrure, nécessitant une plus grande précision dans le réglage de l'antenne. Si votre projet implique un déploiement à grande échelle dans des immeubles de grande hauteur ou des garages souterrains, des tests et une évaluation approfondis sur site sont essentiels.

Q3 : Pouvons-nous réaliser une antenne de vélo partagée double fonction communication 4G + GPS BeiDou ?

R : Pris en charge. La conception intégrée à double antenne réduit le câblage interne, et les connecteurs et les câbles peuvent être personnalisés selon les besoins.

Q4 : Quelle est la politique de garantie du produit ?

R : Dans des conditions normales d'installation et d'utilisation, nous offrons une garantie pour les défauts électriques du produit lui-même qui ne sont pas dus à des dommages humains. Cependant, les problèmes résultant d'une installation incorrecte, d'une traction forcée des câbles ou de dommages causés par la compression lors de l'assemblage ne sont pas couverts par la garantie. Nous fournirons également des directives d'installation pour éviter de tels problèmes.
