Antenne externe GPS

L'antenne externe GPS est un composant radiofréquence autonome spécialement conçu pour recevoir des signaux RF faibles des systèmes mondiaux de navigation par satellite (GNSS), notamment GPS, Beidou, GLONASS, Galileo et d'autres systèmes satellitaires. Contrairement aux antennes intégrées, elle est séparée de l'appareil principal via un câble coaxial. Cette conception surmonte les limites de blindage physique des boîtiers d'équipement, permettant à l'antenne d'être installée dans des zones extérieures ouvertes ou sur les toits des véhicules pour un champ de vision (FOV) optimal des satellites.

Comment ça marche ?

 Les signaux RF transmis par les satellites GPS sont extrêmement faibles lorsqu'ils atteignent le sol (allant généralement de -125 dBm à -160 dBm). L'antenne externe GPS de haute qualité garantit une capture efficace du signal grâce au mécanisme suivant :

1. Correspondance de polarisation circulaire droite (RHCP)

L'antenne présente une conception spéciale de patch microruban qui correspond parfaitement aux caractéristiques de polarisation circulaire droite des signaux satellite, éliminant ainsi l'atténuation du signal causée par les changements d'orientation de l'appareil.

2. Amplificateur LNA à faible bruit

LNA (amplificateur à faible bruit) haute performance intégré qui amplifie les signaux faibles tout en maintenant un facteur de bruit extrêmement faible (généralement <2 dB) et compense la perte d'insertion encourue lors de la transmission du chargeur.

3. Conception d'interférences anti-trajets multiples

En optimisant le plan de masse et la structure de la bobine d'arrêt, les signaux d'interférence de faible altitude réfléchis par les bâtiments ou le sol sont efficacement supprimés.

Points de vente principaux

En tant qu'entreprise profondément enracinée dans le domaine RF, fabricant d'antennes bien connu en Chine, notre produit a démontré des avantages significatifs lors de tests réels :

• Compatibilité multi-systèmes sur toute la bande de fréquences

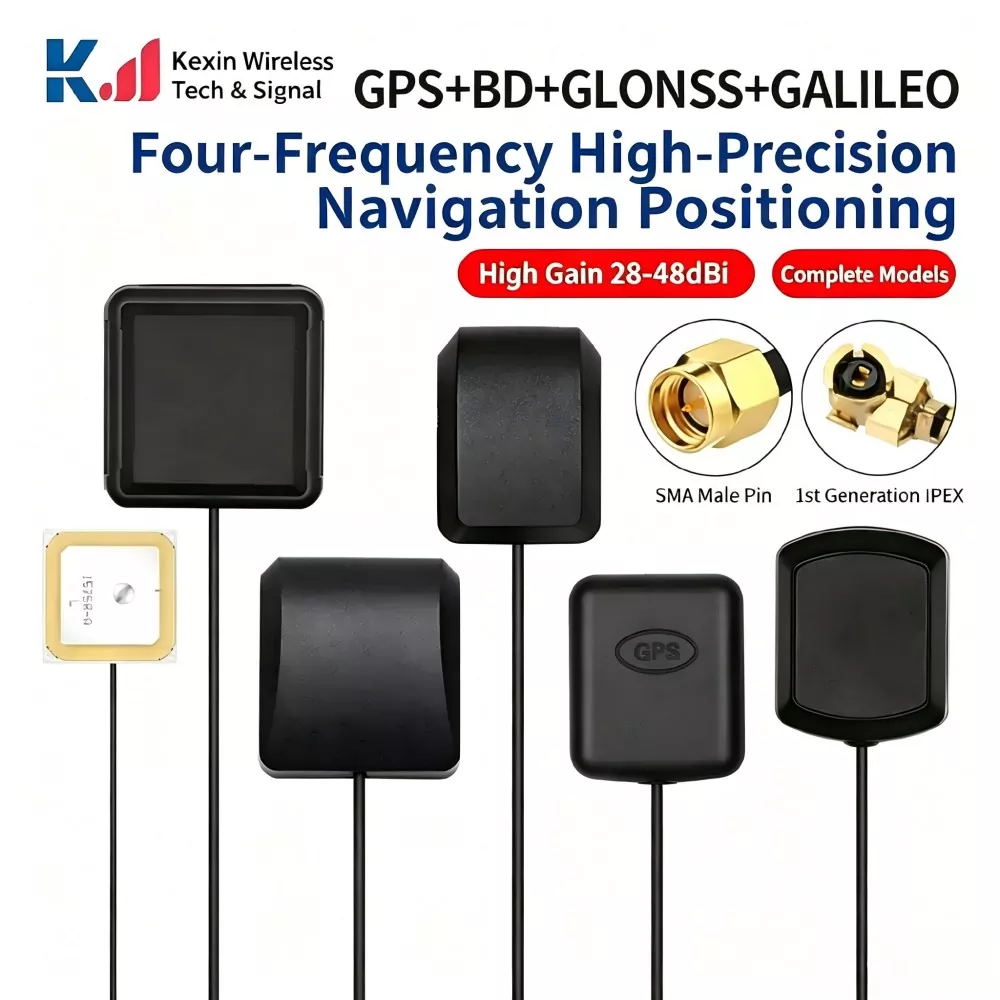

Prend en charge les bandes pleine fréquence L1/L2/L5/L6 et la bande L, s'intégrant parfaitement aux systèmes tels que GPS, BeiDou et Galileo pour répondre aux exigences de positionnement RTK de haute précision.

• Capacité anti-interférence exceptionnelle

Les données mesurées montrent que, même dans des canyons urbains complexes ou à proximité de pylônes de transmission haute tension, la capacité de suppression hors bande reste excellente, réduisant efficacement le risque de perte de verrouillage du système.

• Norme de protection de qualité industrielle

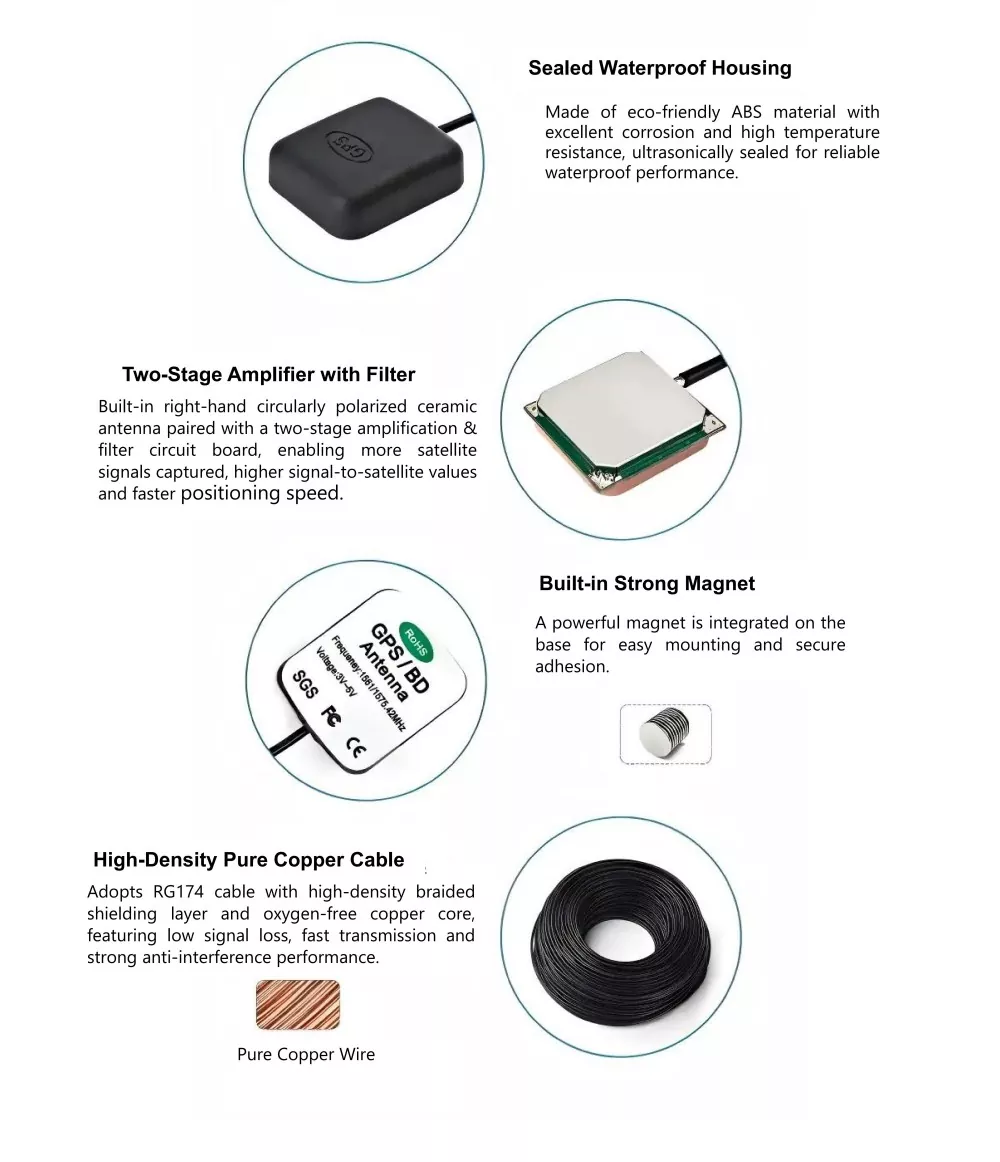

Il est doté d'une encapsulation par ultrasons et d'une double conception étanche, atteignant un indice de protection IP67 et maintenant des performances stables même dans des environnements extrêmes allant de -40 ℃ à +85 ℃.

• Services personnalisés flexibles

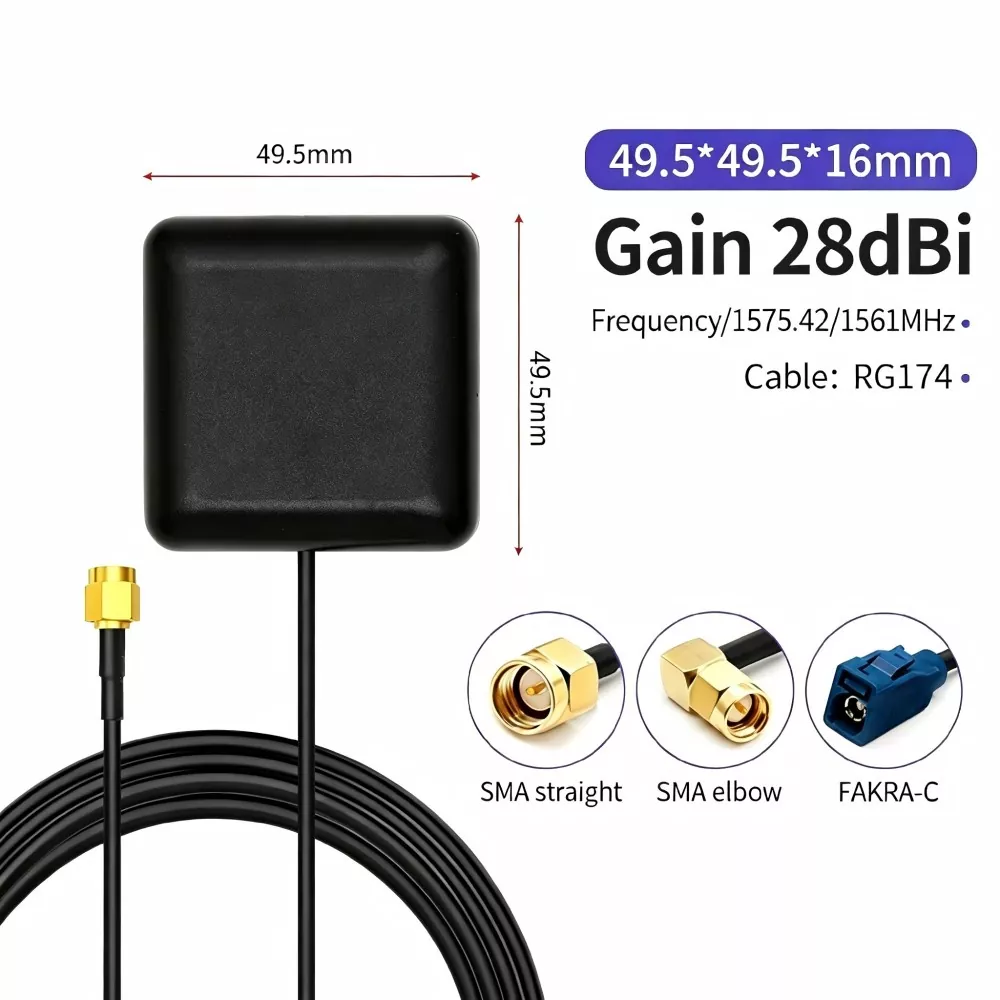

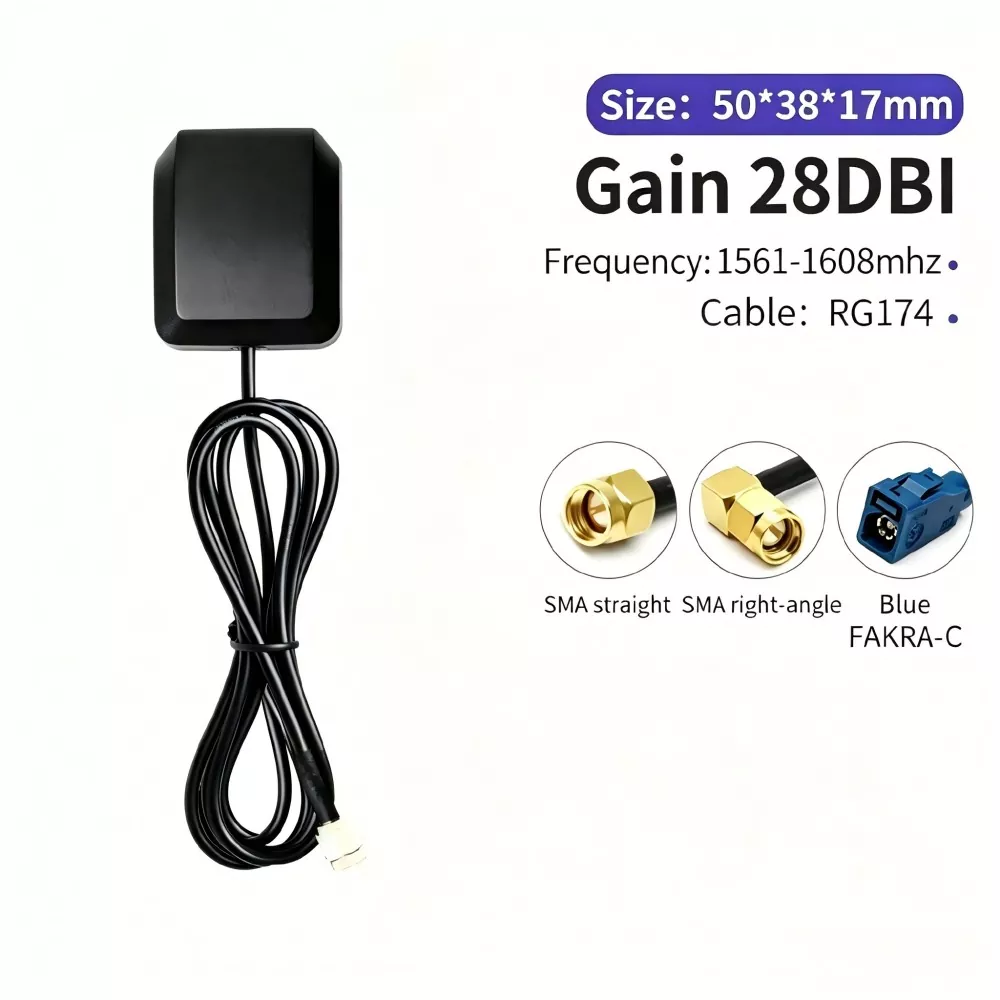

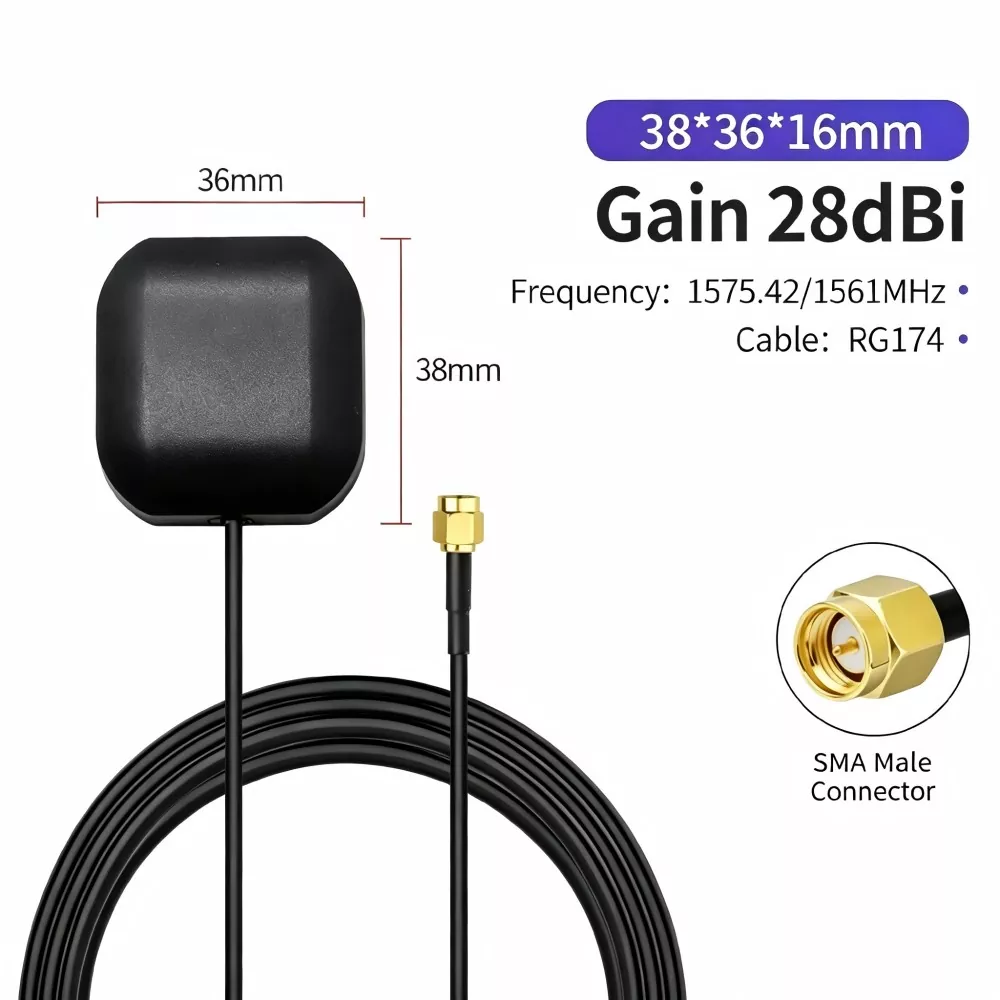

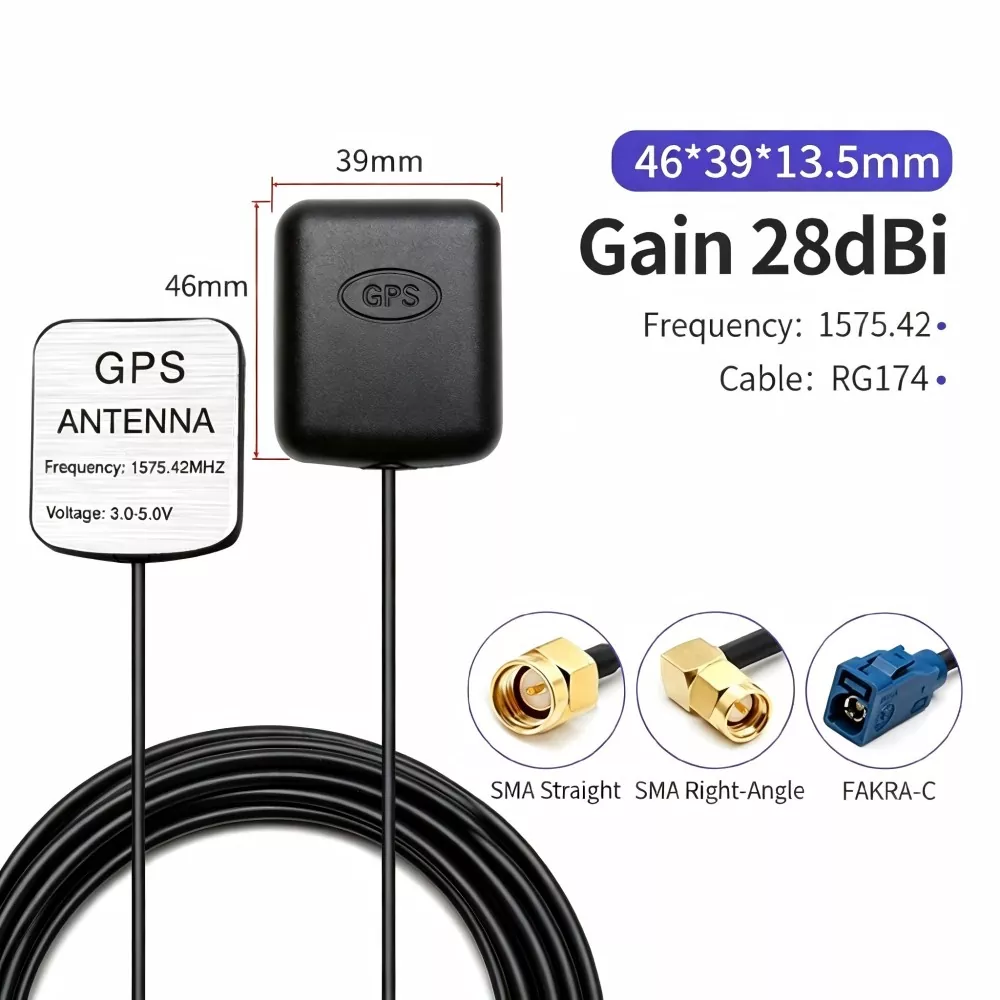

Prend en charge la personnalisation de diverses interfaces telles que SMA et TNC ; la longueur du câble et les méthodes de montage magnétique/vis peuvent toutes deux être ajustées en fonction des besoins.

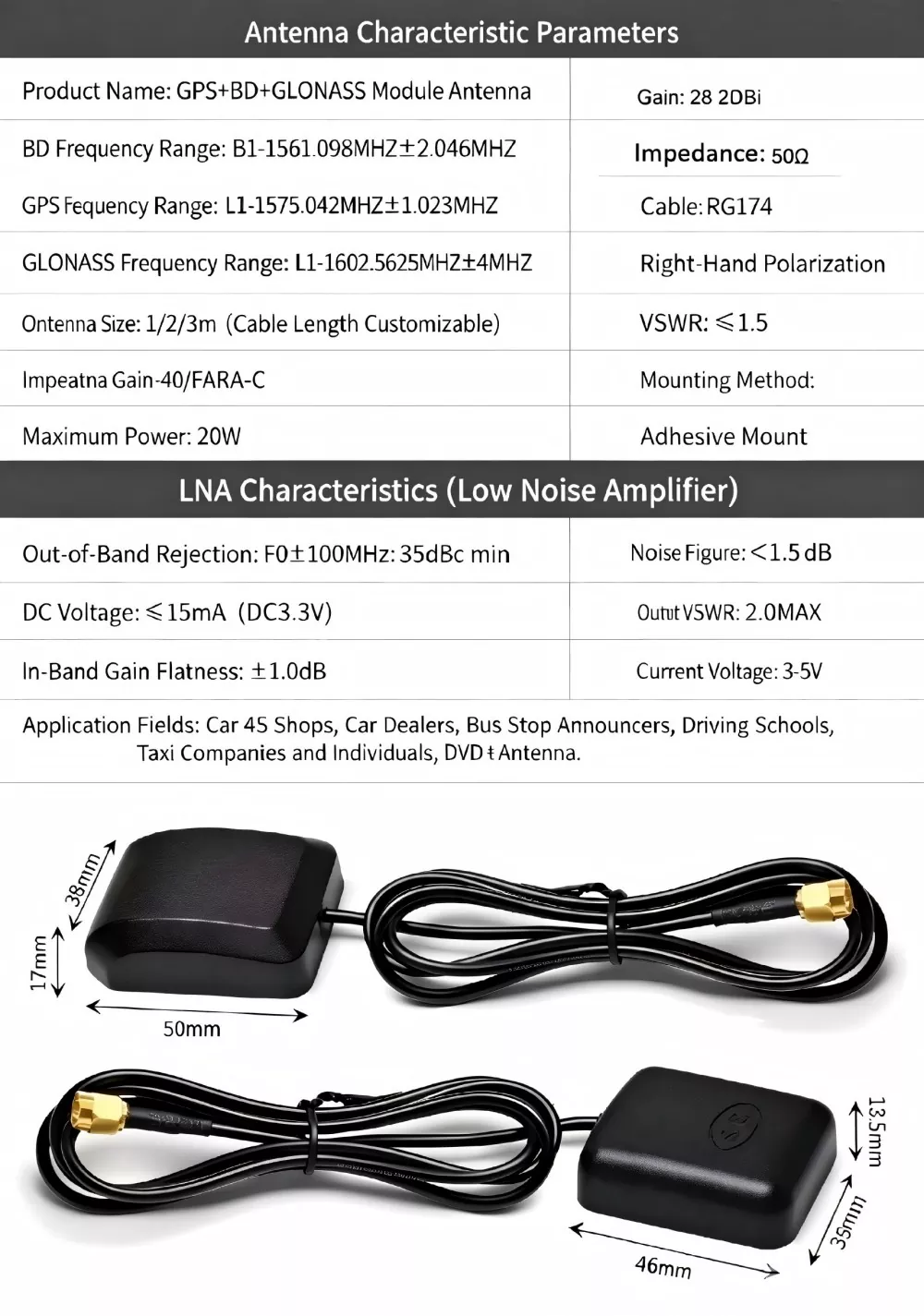

Spécifications techniques

Quels appareils sont compatibles ?

Notre antenne externe GPS est largement utilisée dans les domaines suivants :

1. Véhicules connectés intelligents et ADAS

Installé sur le toit du véhicule, il pénètre dans le film anti-explosion de la voiture pour fournir un positionnement centimétrique aux systèmes de conduite autonome et de gestion de flotte.

2. Agriculture de précision et drones

Monté sur des drones agricoles ou des machines agricoles, il présente une forte résistance aux interférences électromagnétiques, garantissant une croisière automatique précise et une pulvérisation précise de pesticides.

3. Levés géodésiques et synchronisation du temps des stations de base

En tant que composant essentiel des stations de base ou des récepteurs RTK, l'erreur de centre de phase stable (± 2 mm) garantit une précision de mesure au niveau millimétrique.

4. Navigation maritime et maritime

La conception résistante à la corrosion par brouillard salin garantit des données de cap et de position continues et fiables, même dans des environnements marins difficiles.

5. Suivi des actifs IoT

Conçu avec de longs câbles, il peut être facilement dissimulé à l’extérieur des conteneurs ou des grosses machines, permettant ainsi un suivi logistique dans le monde entier.

Comparaison approfondie avec les produits concurrents

Guide illustré d’installation et d’utilisation

1. Sélection de l'emplacement : assurez-vous d'installer l'antenne sur une surface plane avec une vue dégagée et exempte d'interférences métalliques (comme le toit d'une voiture ou le dessus d'un équipement).

2. Traitement d'étanchéité ： Les points de connexion extérieurs doivent être scellés à l'aide d'un ruban imperméable auto-fondant appliqué selon une méthode d'emballage "321" pour empêcher l'eau de pluie de s'écouler le long du câble dans l'équipement.

3. Mise à la terre et protection contre la foudre : Avant que le câble d'alimentation n'entre dans la salle d'équipement ou l'appareil, il est recommandé d'installer un parafoudre d'alimentation et de s'assurer que le parafoudre est correctement mis à la terre à proximité.

4. Spécifications de câblage : lors du routage des câbles, des « boucles d'égouttement (coudes en forme de U) » doivent être installées pour empêcher l'eau de pluie de refluer.

Comment choisir la bonne antenne externe GPS ?

À la recherche d'un fournisseur fiable À ce moment-là, il est recommandé de se concentrer sur l'évaluation des trois points suivants :

1. Clarifiez les exigences en matière de bande de fréquence : pour la navigation de base, sélectionnez simplement l’antenne monofréquence L1. Si des performances RTK ou anti-interférences de haute précision sont requises, veillez à choisir une antenne multifréquence L1/L2/L5.

2. Évaluez l'environnement d'installation : pour une utilisation dans un véhicule ou en extérieur, l'indice d'étanchéité IP67 et une base magnétique sont le premier choix ; pour les stations de base fixes, une installation à vis combinée à une bobine d'arrêt pour l'atténuation des trajets multiples est recommandée.

3. Vérifiez la perte de câble : si la longueur du câble dépasse 5 mètres, le fournisseur doit fournir des câbles à faible perte ; sinon, le gain du LNA sera compensé par la perte du câble.

Pourquoi nous choisir ?

Shenzhen Qianmu Communication Technology Co., Ltd. n'est pas seulement un fabricant d'antennes externes GPS, mais également votre partenaire technologique RF de confiance. Nous disposons de nos propres chambres anéchoïques à micro-ondes développées de manière indépendante et d'une équipe d'ingénieurs expérimentés, ce qui nous permet de fournir des services personnalisés à guichet unique couvrant le prototypage, les tests et la production de masse. En tirant parti de l'écosystème bien établi de l'industrie électronique de Shenzhen, nous offrons des délais de livraison compétitifs et des solutions rentables tout en maintenant une excellente qualité de produits.

FAQ

Q1 : Est-il compatible avec le système BeiDou ?

R : Absolument. Notre antenne présente une conception multi-alimentation et prend en charge nativement les principaux systèmes GNSS mondiaux, notamment GPS, BeiDou, GLONASS et Galileo.

Q2 : En tant que fabricant, quelle est votre quantité minimum de commande (MOQ) ?

R : Nous soutenons les options d’approvisionnement flexibles. Pour les modèles standards, nous acceptons les commandes d’essai en petits lots. Pour les modèles personnalisés, veuillez contacter notre équipe commerciale pour obtenir le dernier devis et des informations spécifiques sur le MOQ.

Q3 : Comment choisir entre une antenne GPS externe active et un modèle passif ?

R : Pour les applications automobiles, les systèmes de contrôle industriels, les projets d'arpentage et de cartographie et les applications extérieures, une antenne GPS externe active est requise. Les modèles passifs ne conviennent qu'à de très courtes distances intérieures inférieures à 1 mètre et peuvent subir une perte de signal importante sur des câbles plus longs. Tous les modèles phares de Qianmu Factory adoptent des conceptions actives.

Q4 : L'antenne peut-elle utiliser un câble étendu ? Quelle est la longueur maximale prise en charge ?

R : La longueur maximale recommandée pour le câble RG174 standard est de 10 mètres. Si la longueur du câble dépasse 10 mètres, veuillez contacter le fournisseur pour le remplacer par un câble RF LMR à faible perte. L'usine peut également personnaliser des antennes extra-longues avec des câbles allant jusqu'à 20 mètres.
