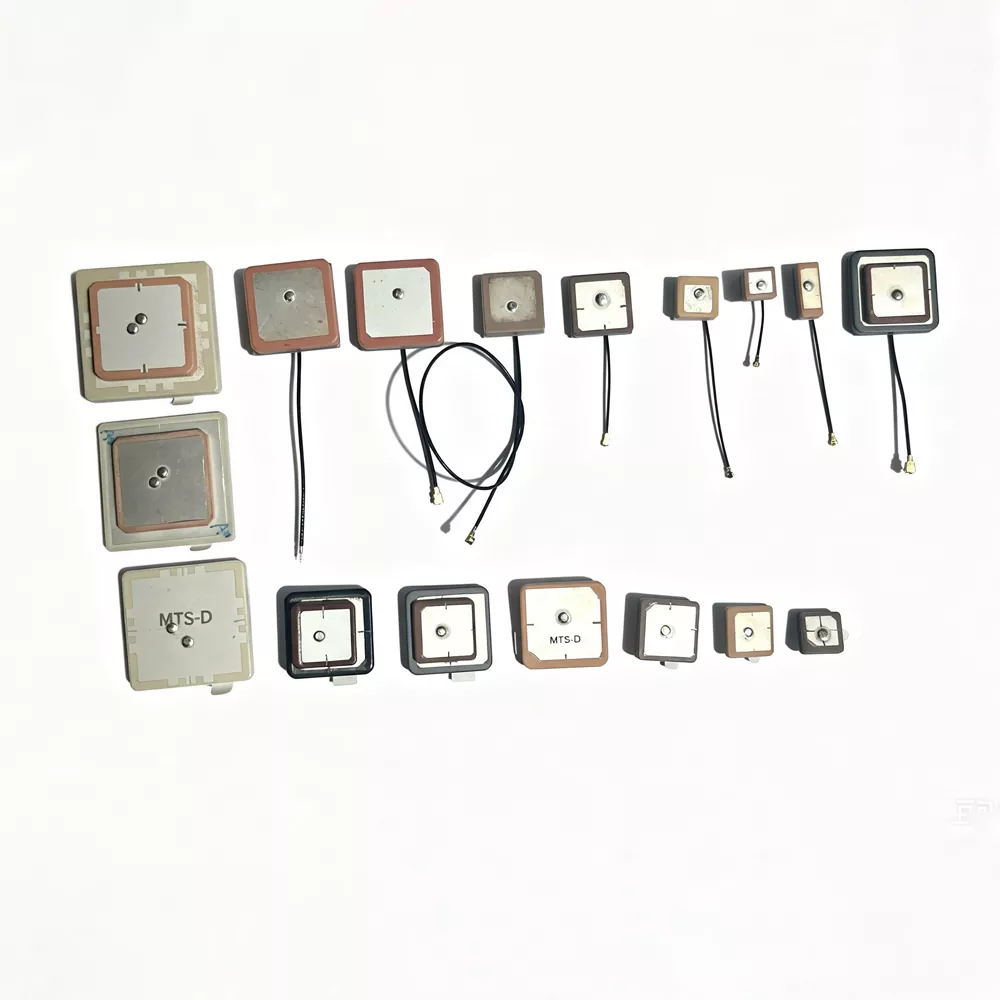

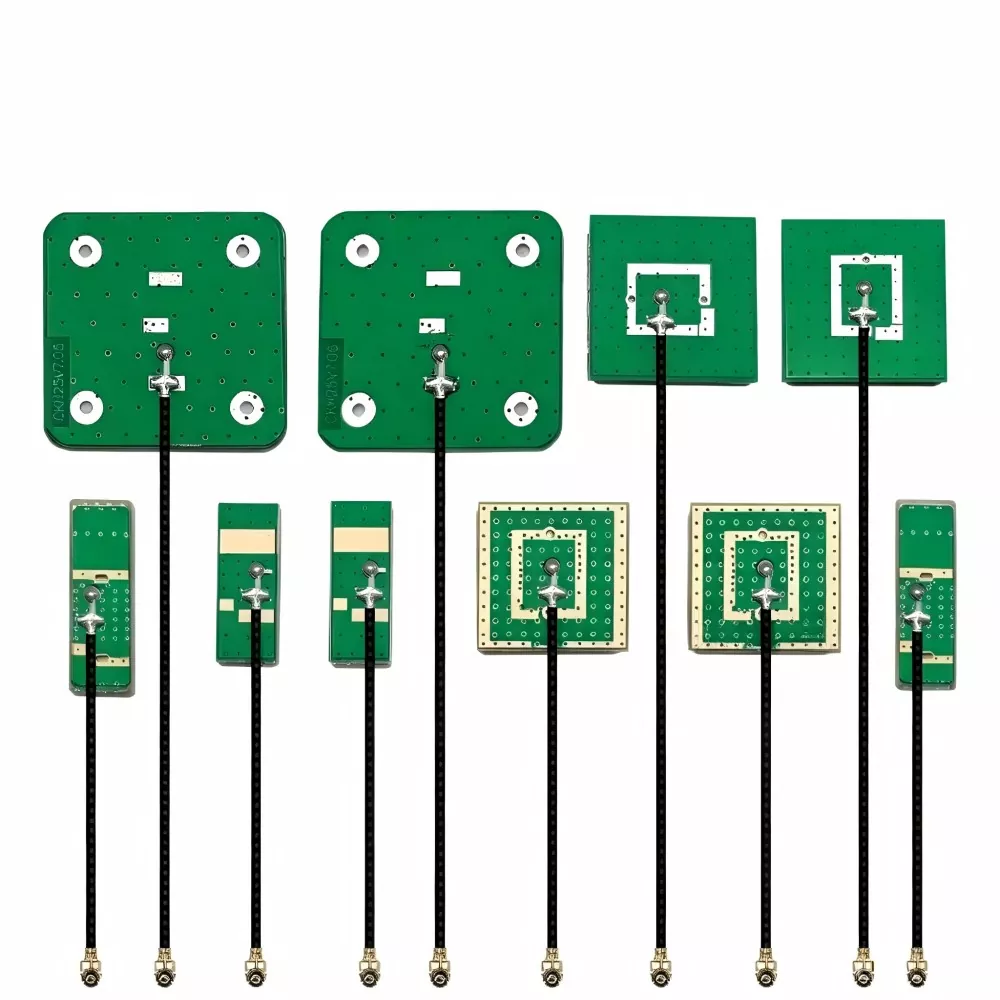

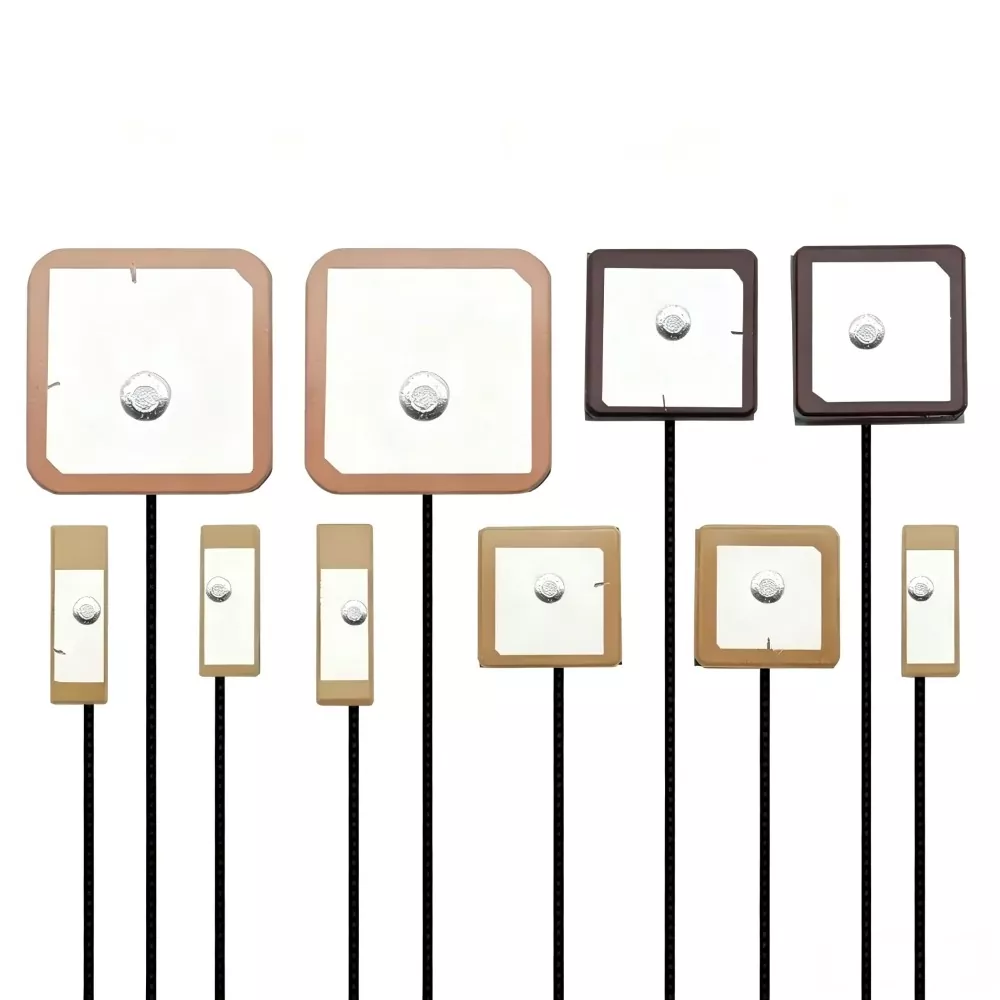

Antenne GPS BeiDou

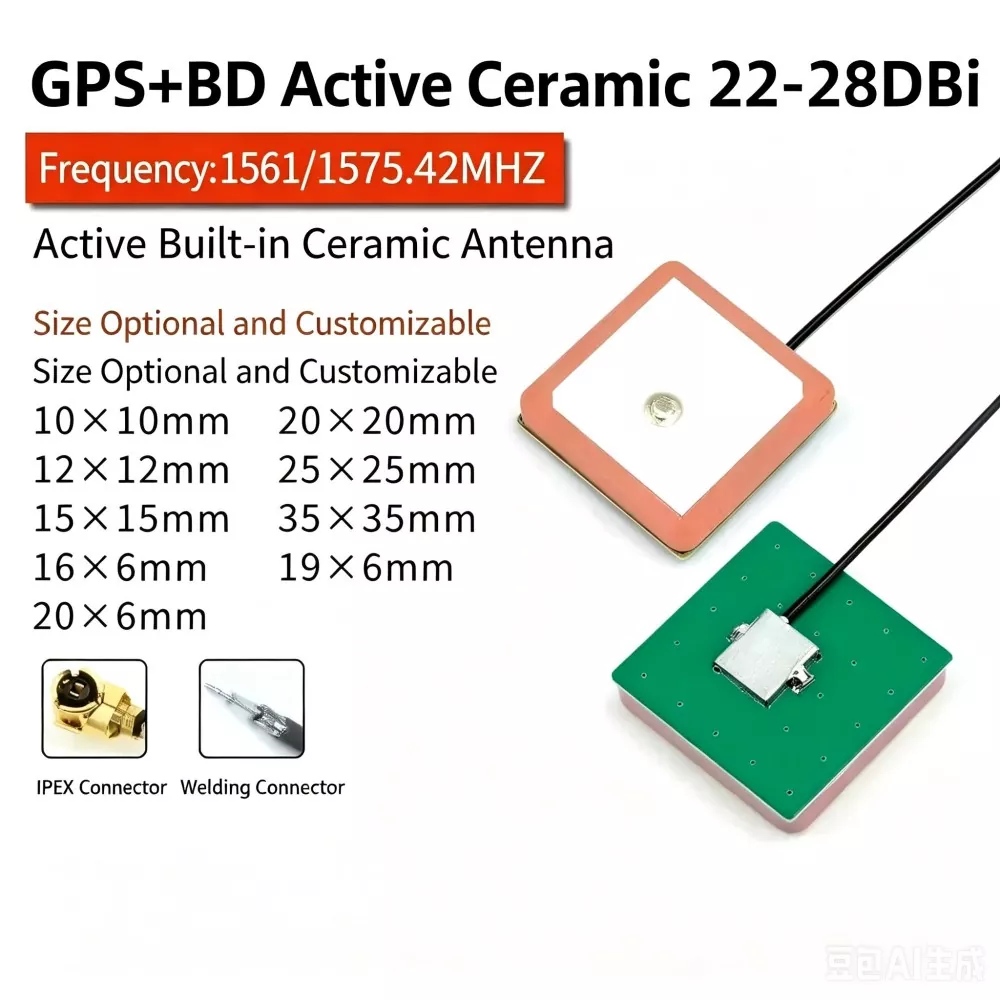

Une antenne GPS BeiDou est un composant RF de navigation par satellite conçu pour la réception des signaux de fréquence L1/B1, notamment GPS L1 (1 575,42 MHz) et BeiDou B1 (1 561 MHz).

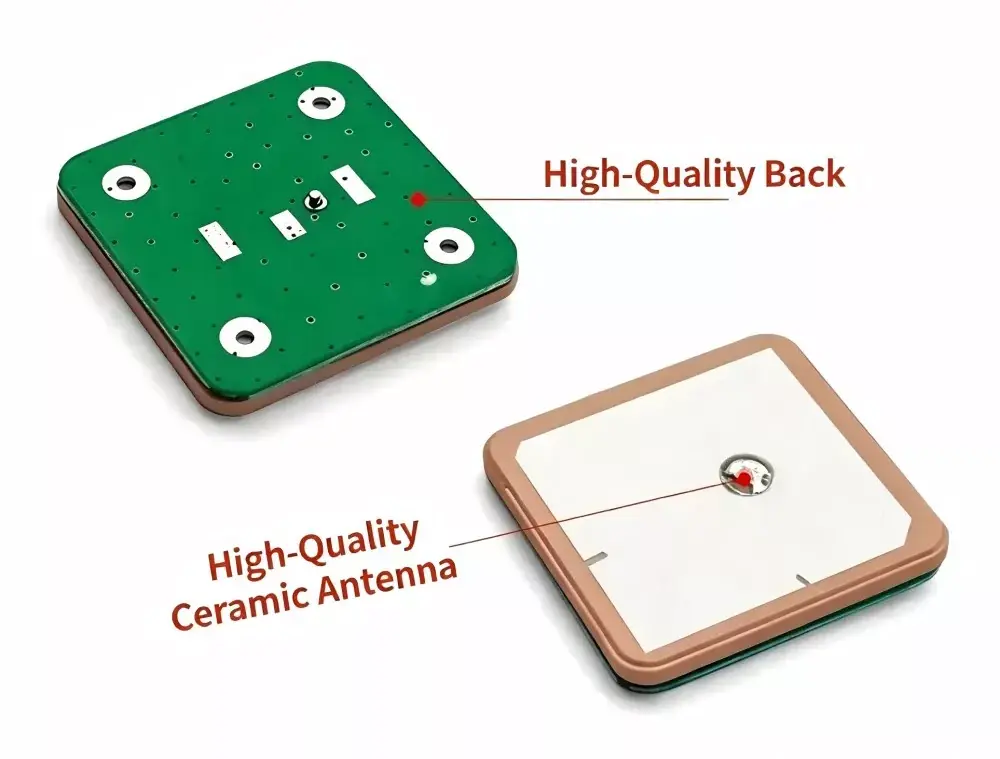

L'antenne utilise généralement une structure de patch diélectrique en céramique avec un matériau à haute permittivité. La réception du signal est obtenue grâce à la résonance électromagnétique entre le patch métallique et le substrat en céramique, convertissant les signaux RF satellite faibles en signaux électriques à faible bruit pour le traitement du récepteur GNSS.

La polarisation circulaire droite (RHCP) est utilisée pour correspondre aux caractéristiques de transmission par satellite, réduisant ainsi la perte de désadaptation de polarisation dans les environnements de réception dynamiques.

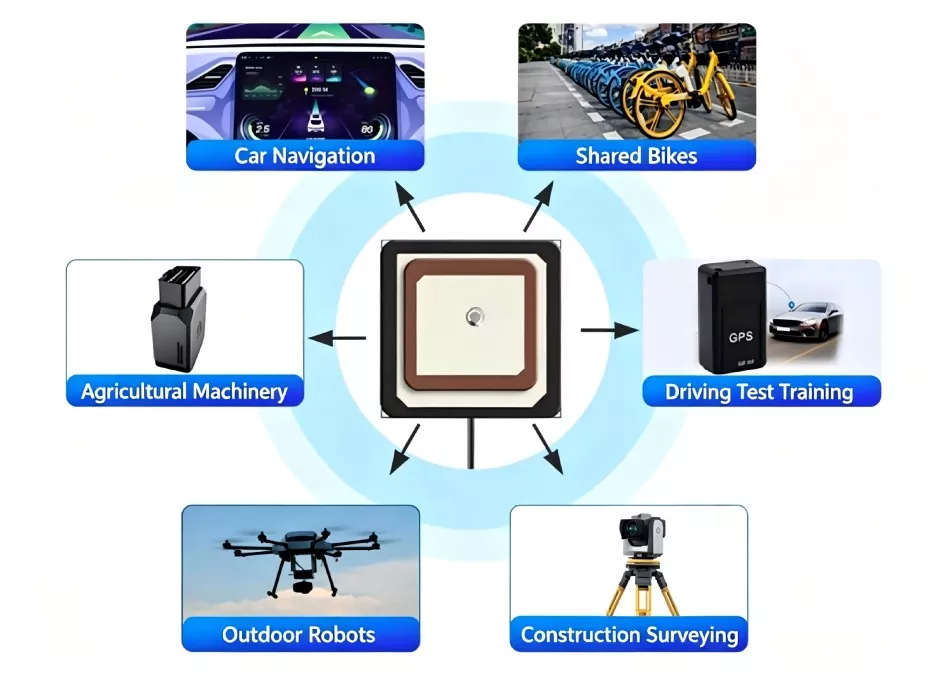

Appareils compatibles

En tant que sourceFactory, nous produisons l’antenne GPS BeiDou. Il offre une compatibilité exceptionnelle et est largement utilisé dans les appareils suivants :

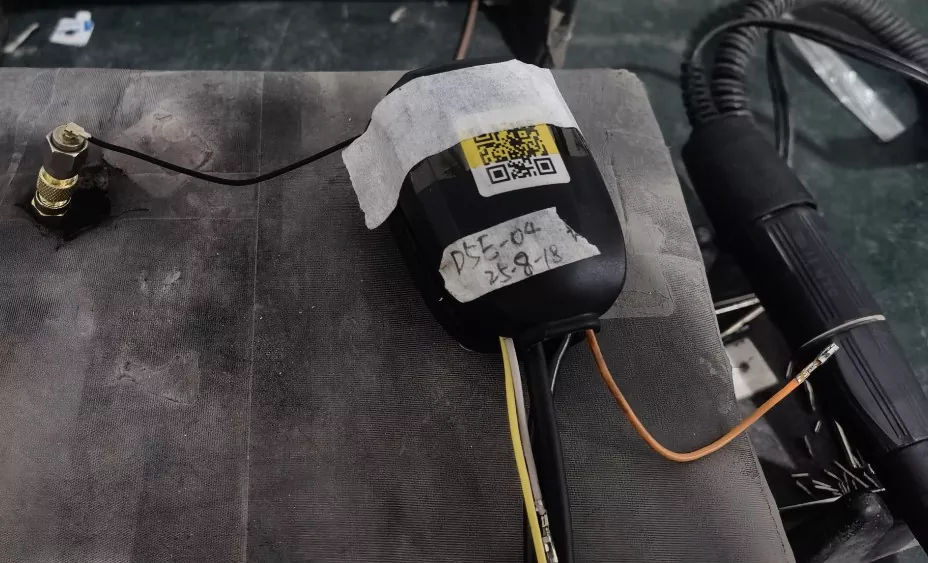

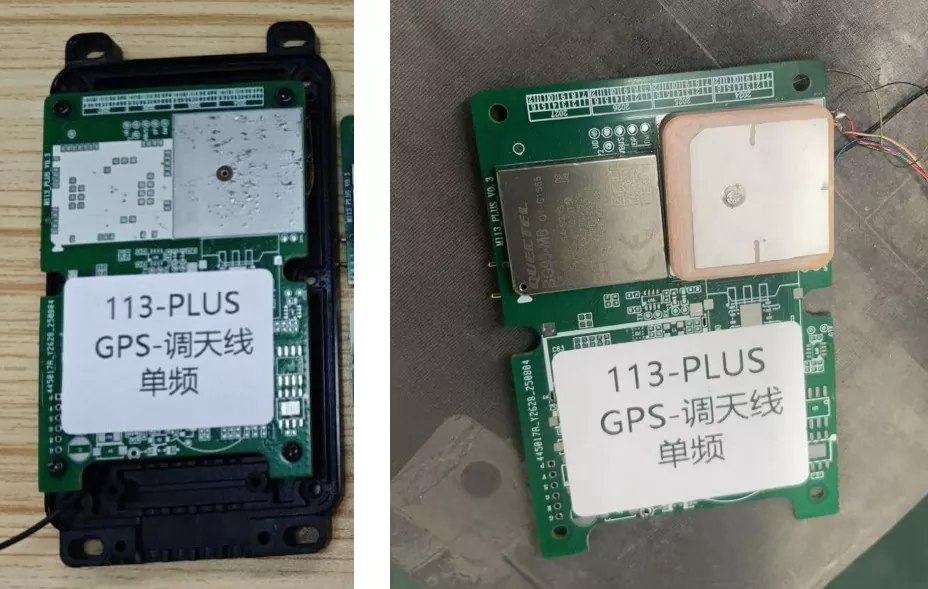

• Véhicules et voyages : systèmes de navigation embarqués, serrures intelligentes pour vélos partagés et scooters électriques, caméras de tableau de bord et trackers OBD.

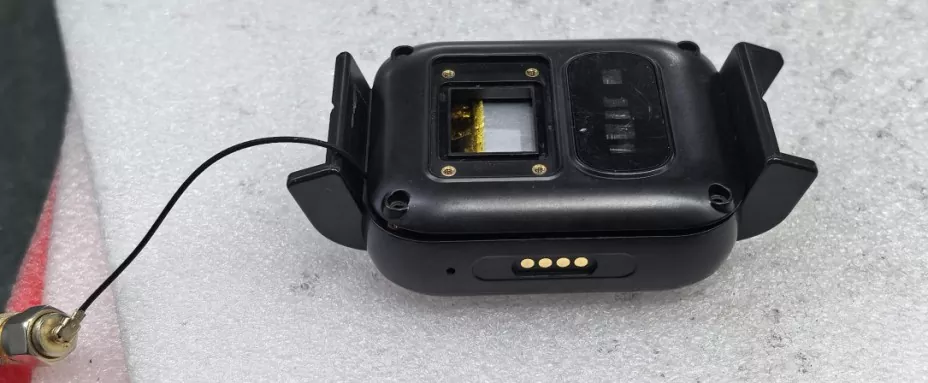

• Internet des objets et appareils portables : montres intelligentes, badges de localisation pour enfants/personnes âgées, trackers d'animaux miniatures, étiquettes de suivi des actifs.

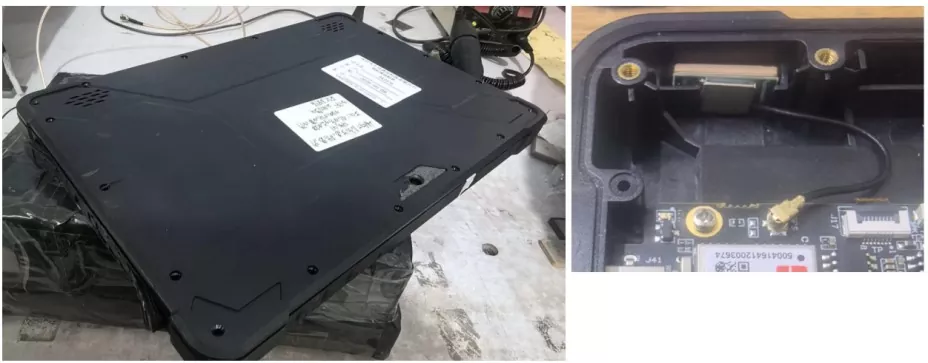

• Industrie et Topographie : Terminaux de topographie et de cartographie de haute précision, contrôleurs de vol de drones agricoles, capteurs IoT industriels, PDA portables.

Points de vente principaux et données réelles mesurées

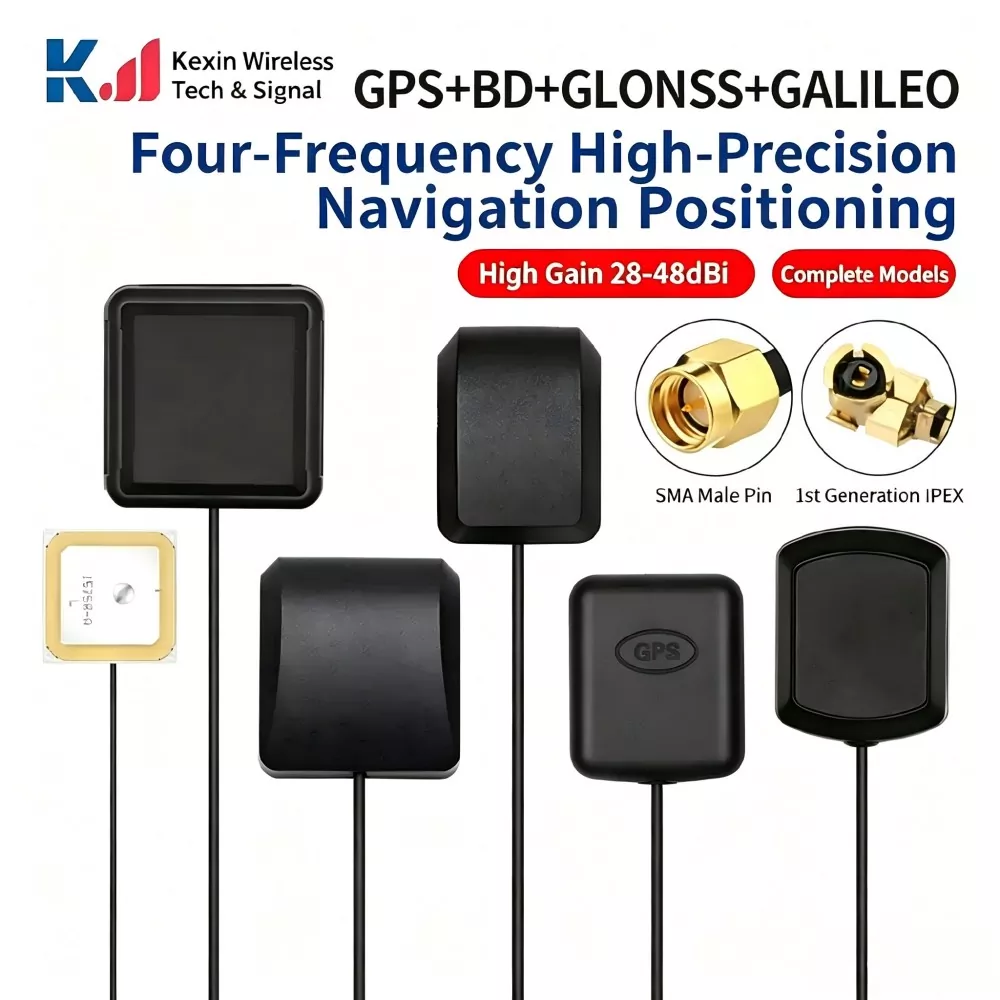

Nous produisons en usine l'antenne externe GPS qui possède les principaux avantages suivants :

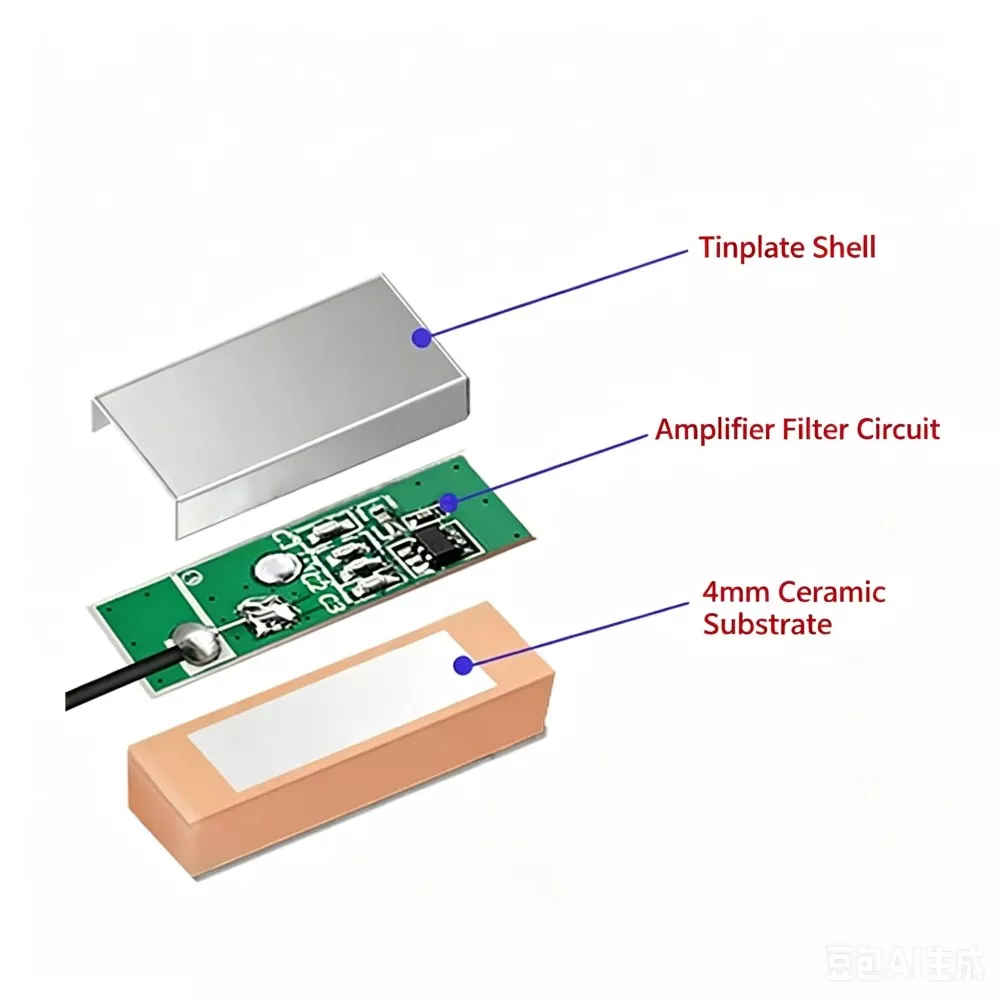

1. L'équilibre ultime entre taille et performances : grâce à la technologie multicouche de céramique cocuite à basse température (LTCC), ce composant maintient une fréquence de résonance stable même dans un boîtier ultra-mince mesurant seulement 16 × 6 × 4,5 mm, ce qui le rend idéal pour les appareils IoT miniatures à espace limité.

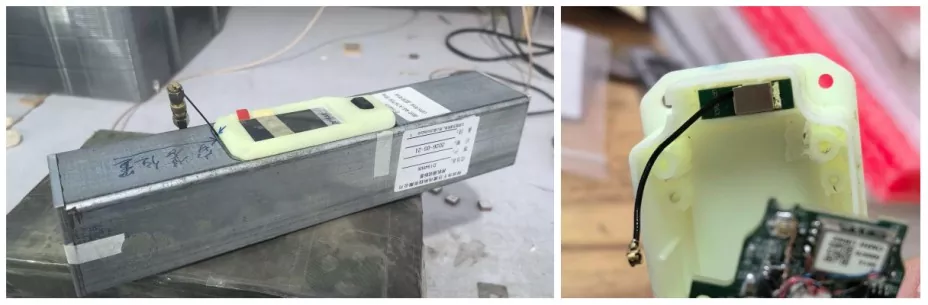

2. Excellente capacité de détection des signaux faibles : équipé d'un LNA (amplificateur à faible bruit) haute performance, le facteur de bruit mesuré (NF) est ≤ 2,0 dB et le gain peut atteindre 25 dB ± 3 dB. Lors des tests réels, le temps d'acquisition des satellites au démarrage à froid de l'appareil a été réduit à 25 secondes, et il peut acquérir de manière stable plus de 7 satellites, même dans des environnements de canyons urbains.

3. Stabilité à haute température : Le coefficient de température du diélectrique céramique est contrôlé à ± 30 ppm/℃. Dans des environnements extrêmes allant de -40 ℃ à 85 ℃, le décalage de fréquence de résonance est ≤ ± 5 MHz, bien supérieur à celui des antennes PCB classiques.

4. Adaptation d'impédance et anti-interférence : conception d'impédance standard de 50 Ω avec VSWR ≤ 1,5 ; disponible en option avec un revêtement de ferrite sur la surface, offrant une suppression hors bande ≥ 40 dB et protégeant efficacement la carte mère des interférences haute fréquence telles que les convertisseurs DC-DC.

Spécifications et paramètres techniques de base

Comparaison approfondie avec les produits concurrents

1. Exigences d'autorisation

L'antenne doit être placée dans une zone dégagée. Aucun gros objet métallique ne doit être présent dans un angle d'élévation de 30° au-dessus de l'antenne. Un plan de sol continu de 7 cm × 7 cm doit être réservé sous l'antenne comme réflecteur, sans aucun acheminement autorisé directement sous la zone active.

2. Isolation EMI

Éloignez l'antenne des composants très bruyants tels que les convertisseurs DC-DC, les oscillateurs à cristal, les processeurs et les haut-parleurs. Une distance de séparation minimale de 2 cm est recommandée.

3. Contrôle d'impédance

Maintenez une impédance contrôlée de 50 Ω entre le point d'alimentation de l'antenne et le module GNSS. Les traces RF doivent être courtes, avec un routage fluide et sans courbures à angle droit.

4. Contrôle d'orientation

La surface en céramique doit être tournée vers le haut et rester parallèle au plan de masse. L'angle d'inclinaison ne doit pas dépasser 15° pour maintenir des caractéristiques de réception RHCP stables.

Considérations d’ingénierie RF

1. Dépendance au plan de sol

Une antenne GNSS nécessite un plan de masse stable. Les performances sont directement corrélées à la taille et à la symétrie du sol.

2. Sensibilité de l'environnement multi-trajets

Les environnements urbains introduisent des chemins de réflexion du signal qui dégradent la précision du positionnement et augmentent la dilution de la précision (DOP).

3. Contribution de l'ANL

Le gain de l'amplificateur à faible bruit améliore la sensibilité de l'acquisition mais augmente également la susceptibilité aux interférences hors bande si le filtrage est insuffisant.

4. Stabilité de fréquence

Les coefficients de température diélectriques de la céramique affectent la dérive résonante dans des conditions de cyclage thermique.

Comment choisir le bon produit ?

Lors de la sélection d'une antenne GPS externe, tenez compte des facteurs clés suivants :

1. Fréquence et polarisation Confirmez si l'appareil nécessite une prise en charge GPS L1, BeiDou B1 ou double fréquence. Ne mélangez pas des antennes GNSS à polarisation circulaire avec des antennes à polarisation linéaire telles que les types 2,4G, car cela entraînerait une inadéquation et une réception dégradée.

2. Espace d'installation Pour les appareils compacts, une antenne en céramique est généralement utilisée en raison de son petit facteur de forme. Pour les applications sensibles aux coûts et disposant de suffisamment d’espace, des antennes PCB peuvent être envisagées. Dans les environnements RF complexes, les antennes en céramique offrent des performances plus stables.

3. Conception active ou passive Si l'appareil est doté d'un boîtier métallique ou d'une longue ligne d'alimentation RF (> 1 m), une antenne active avec un LNA intégré est recommandée pour compenser la perte de signal.

4. Données de validation La sélection doit être basée sur les performances mesurées sur le terrain (par exemple, acquisition par satellite, C/N0, temps de démarrage à froid), et pas uniquement sur les spécifications du laboratoire.

Pourquoi nous choisir (Qianmu Communications) ?

• Approvisionnement direct depuis l'usine source : nous rejetons les marges bénéficiaires des intermédiaires et proposons des prix départ usine très compétitifs avec des MOQ flexibles.

• Fortes capacités de R&D et de personnalisation : nous disposons d'une équipe d'ingénieurs RF professionnels qui peuvent rapidement personnaliser la taille de la puce céramique, la forme de la couche d'argent et le gain LNA en fonction de votre structure d'identification et de la disposition du PCB.

• Validation de cas réels : nos produits ont été intégrés avec succès dans les chaînes d'approvisionnement de plusieurs grandes marques de vélos en libre-service, de navigation embarquée et de vêtements intelligents, résolvant d'innombrables problèmes tels que « la recherche d'étoiles lente et la perte fréquente d'étoiles ».

• Services de cycle de vie complet : nous fournissons une assistance technique unique, depuis les simulations d'adaptation d'impédance avant-vente et les conseils de configuration d'antenne jusqu'à l'analyse rapide des produits défectueux après-vente.

FAQ

Q1 : Les antennes en céramique dans différentes bandes de fréquences peuvent-elles être utilisées de manière interchangeable ?

R : Non. Les antennes GNSS et les antennes 2,4G/5,8G utilisent différents types de polarisation et mécanismes de fonctionnement. Les antennes GNSS sont généralement RHCP, tandis que les antennes 2,4G/5,8G sont à polarisation linéaire. Une inadéquation entre la polarisation et la fréquence entraîne une dégradation significative du signal ou une perte de verrouillage satellite.

Q2 : Pourquoi la taille de l’antenne affecte-t-elle les performances ?

R : Les performances de l’antenne en céramique sont liées à la zone de rayonnement effective et à la constante diélectrique. Un volume céramique plus important améliore généralement le gain et la sensibilité. Cependant, dans les conceptions compactes, les performances peuvent être partiellement optimisées grâce au réglage de l'antenne et à la conception du plan de masse.

Q3 : Quelle est l’impédance de l’antenne externe GPS ?

R : L'impédance de conception standard est de 50 Ω, ce qui est couramment utilisé dans les systèmes frontaux GNSS RF. Des valeurs d'impédance personnalisées peuvent être prises en charge en fonction des exigences de correspondance au niveau du système.

Q4 : Comment les performances de l'installation sont-elles vérifiées ?

R : L'évaluation est généralement basée sur les mesures du récepteur GNSS telles que le nombre d'acquisitions de satellites, le SNR (rapport signal/bruit) et le temps de démarrage à froid dans des conditions de ciel ouvert. Pour un fonctionnement stable, plusieurs verrous satellites et des valeurs C/N0 cohérentes sont attendus dans un environnement de test standard
