Pourquoi une antenne casque flexible est-elle essentielle pour les appareils audio sans fil de nouvelle génération

À mesure que les écouteurs et les casques sans fil deviennent plus petits, plus intelligents et plus riches en fonctionnalités, la conception des antennes joue un rôle de plus en plus important dans le maintien d’une communication sans fil fiable.Qianmudéveloppe leAntenne casque flexiblepour les écouteurs TWS, les écouteurs sans fil, les appareils à conduction osseuse et d'autres produits audio Bluetooth compacts, offrant des solutions RF flexibles, ultra fines et personnalisables pour les applications limitées en espace.

Une antenne fiable est essentielle pour une communication Bluetooth stable, en particulier lorsque les écouteurs sans fil doivent fonctionner dans des espaces internes extrêmement compacts et irréguliers. UNAntenne casque flexibleutilise un substrat flexible PI ou LCP avec un diagramme de rayonnement conducteur de précision, permettant à l'antenne de s'adapter aux surfaces courbes tout en conservant des performances RF fiables.

Table des matières

• Pourquoi la conception de l’antenne est-elle si importante dans les casques modernes ?
• Qu'est-ce qu'une antenne casque flexible ?
• Comment fonctionne une antenne casque flexible ?
• Quels sont les principaux avantages d’une antenne casque flexible ?
• Où peut-on utiliser des antennes flexibles pour casque ?
• Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?
• Comment se compare-t-elle aux antennes traditionnelles ?
• Comment les fabricants doivent-ils choisir la bonne antenne ?
• Pourquoi la fabrication et les tests RF sont-ils importants ?
• Foire aux questions
• Conclusion

Pourquoi la conception de l’antenne est-elle si importante dans les casques modernes ?

Les écouteurs sans fil s'appuient sur la communication par radiofréquence pour échanger des données audio et de contrôle avec les smartphones, tablettes, ordinateurs et autres appareils compatibles Bluetooth. Même si une antenne n’occupe qu’un petit espace physique, sa conception peut avoir une influence majeure sur les performances du sans fil.

L’environnement interne des écouteurs TWS modernes est particulièrement difficile. Les batteries, haut-parleurs, microphones, composants de charge, processeurs, structures de blindage et composants mécaniques se disputent tous un espace limité. Dans le même temps, l'antenne fonctionne à proximité du corps humain, ce qui peut affecter la propagation RF et les caractéristiques du signal.

Les solutions d'antennes traditionnelles peuvent nécessiter un espace PCB dédié ou une zone d'installation relativement grande. Une antenne flexible donne aux ingénieurs une plus grande liberté pour positionner l'élément radiant le long des surfaces internes incurvées, des compartiments de batterie, des tiges ou d'autres zones disponibles.

Pour les fabricants développant des produits Bluetooth compacts, la sélection de l’antenne doit donc être envisagée dès les premières étapes de conception mécanique et RF au lieu d’être traitée comme un composant d’assemblage final.

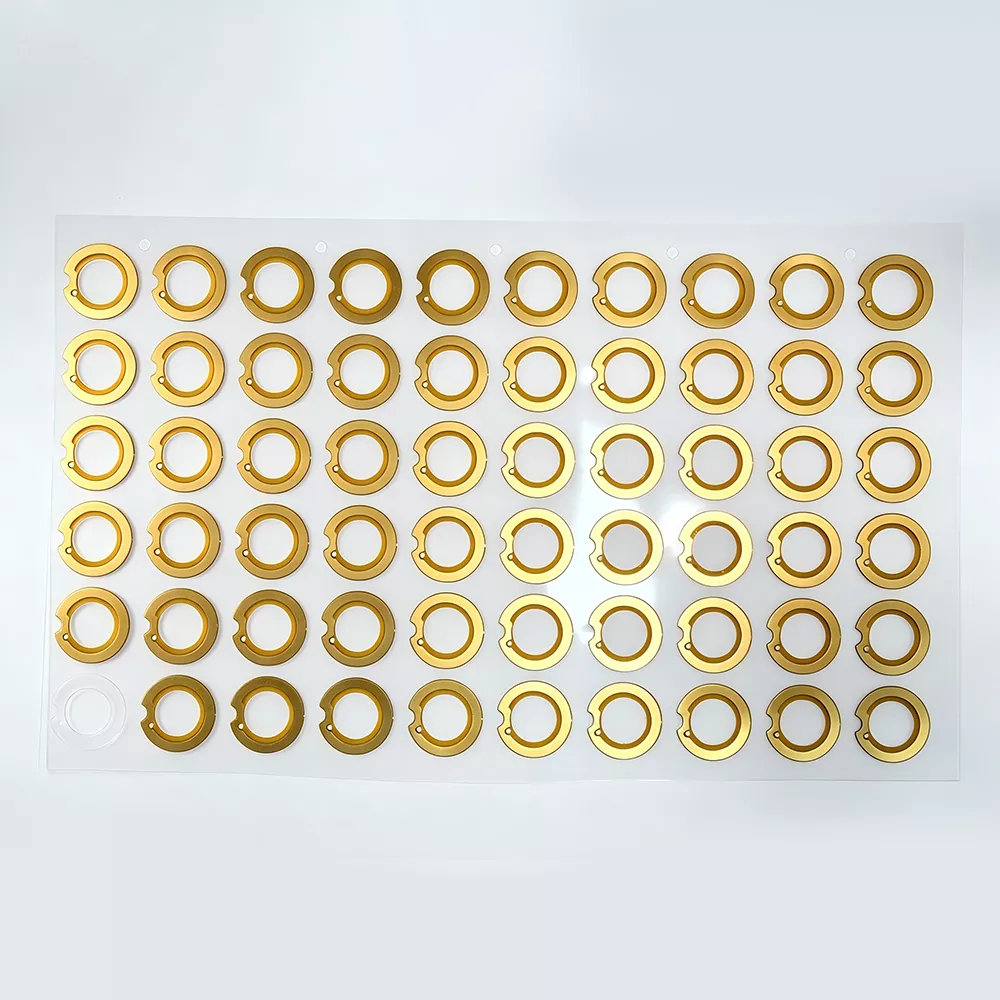

Qu'est-ce qu'une antenne casque flexible ?

A Antenne casque flexibleest une antenne RF miniature conçue pour les appareils audio sans fil compacts. Il utilise généralement un substrat flexible PI ou LCP avec un diagramme de rayonnement conducteur formé grâce à des processus de fabrication et de gravure de précision.

Contrairement aux antennes PCB rigides, la structure flexible peut se plier et s'adapter aux surfaces courbes ou irrégulières. Cela le rend particulièrement adapté aux produits dans lesquels la cavité d'antenne disponible est étroite, incurvée ou difficile à accueillir avec des composants rigides conventionnels.

Les antennes casque flexibles sont généralement conçues pour la bande Bluetooth ISM 2,4 GHz et peuvent prendre en charge les applications Bluetooth modernes. En fonction du projet, les fabricants peuvent personnaliser les dimensions de l'antenne, le substrat, la longueur du câble, la configuration des bornes et la méthode d'installation pour correspondre à l'architecture du produit.

Cette flexibilité de conception rend les antennes basées sur FPC particulièrement attrayantes pour les écouteurs TWS, les casques sans fil, les casques à conduction osseuse, les tour de cou et autres produits sans fil compacts.

Comment fonctionne une antenne casque flexible ?

Le principe de fonctionnement d'une antenne casque flexible repose sur la conversion des signaux électriques RF en ondes électromagnétiques et la réception de l'énergie électromagnétique de l'environnement environnant.

1. Le chipset Bluetooth génère un signal électrique haute fréquence.
2. Le signal RF traverse le chemin de transmission vers l’antenne.
3. Le diagramme de rayonnement conducteur convertit le signal électrique en énergie électromagnétique.
4. L'antenne rayonne le signal dans l'environnement environnant.
5. Lors de la réception, l'antenne capte les signaux électromagnétiques transmis par l'appareil Bluetooth couplé.
6. L'énergie RF reçue est convertie en signal électrique et transférée au module de communication Bluetooth.

Étant donné que les écouteurs et les écouteurs sont portés près du corps humain, l’adaptation, la mise à la terre et le positionnement des antennes sont particulièrement importants. Le corps humain, la batterie, les composants métalliques et les matériaux du boîtier peuvent tous influencer l'impédance et les caractéristiques de rayonnement de l'antenne.

Un bon réglage RF est donc essentiel. Une antenne bien conçue doit être évaluée à l'intérieur du boîtier du produit plutôt que testée uniquement en tant que composant isolé. Cela aide les ingénieurs à identifier les effets de désaccord et à optimiser les performances sans fil finales.

Quels sont les principaux avantages d’une antenne casque flexible ?

Construction ultra fine

L'espace est l'un des plus grands défis du développement des écouteurs TWS. La construction flexible de l'antenne FPC permet aux fabricants d'intégrer un composant RF dans des espaces étroits sans occuper un volume mécanique excessif.

Selon la configuration, l'épaisseur de l'antenne flexible peut être disponible entre 0,12 et 0,30 mm environ, avec des options courantes incluant 0,15 mm, 0,20 mm et 0,25 mm. Cela aide les concepteurs de produits à optimiser l’espace interne précieux.

Excellente flexibilité

Le substrat flexible permet à l'antenne de suivre des surfaces internes courbes et irrégulières. Ceci est particulièrement utile lorsqu'une antenne rigide conventionnelle ne peut pas s'insérer dans la structure disponible.

Pour les produits exposés à des flexions ou à des mouvements mécaniques répétés, la durabilité en flexion est une autre considération importante. Une sélection appropriée du substrat et une conception adhésive peuvent améliorer la fiabilité mécanique lors d'une utilisation à long terme.

Performances Bluetooth RF stables

Les performances de l’antenne ne dépendent pas uniquement de l’élément de rayonnement lui-même. La conception du point d'alimentation, la mise à la terre, l'adaptation d'impédance, la position d'installation et les composants à proximité peuvent tous affecter les caractéristiques RF.

Pour cette raison, un fournisseur d'antennes professionnel devrait être en mesure de fournir une assistance en matière de conception RF et des recommandations de réglage au lieu de simplement fournir une antenne standard.

Assemblage facile

Les antennes flexibles peuvent être fournies avec un support adhésif résistant à la chaleur, leur permettant d'être fixées directement sur la surface interne prévue. Cela peut réduire le besoin de structures de fixation mécanique supplémentaires et simplifier l'assemblage.

Capacité de personnalisation élevée

Différents boîtiers de casque nécessitent différentes géométries d'antenne. Une solution personnalisée peut s’adapter à des variations dans :

• Aperçu et dimensions de l'antenne
• Fréquence de fonctionnement
• Longueur du fil
• Type de connecteur et de borne
• Substrat PI ou LCP
• Lieu d'installation
• Rayon de courbure
• Structure du boîtier du produit

Où peut-on utiliser des antennes flexibles pour casque ?

Bien que la technologie soit fortement associée aux écouteurs TWS, les antennes flexibles peuvent prendre en charge une gamme beaucoup plus large de produits audio sans fil compacts.

Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?

Lorsqu'ils achètent une antenne flexible auprès d'un fabricant ou d'un fournisseur chinois, les acheteurs doivent évaluer les spécifications électriques et mécaniques. Une antenne adaptée à l'espace disponible peut encore nécessiter un réglage RF une fois installée à l'intérieur du produit fini.

Ces valeurs doivent être considérées comme des spécifications de référence. Les performances finales dépendent de la conception de l'antenne, de la disposition du PCB, de la structure de mise à la terre, du matériau du boîtier, de la position d'installation et de l'architecture RF globale.

Comment se compare-t-elle aux antennes traditionnelles ?

Les fabricants doivent généralement prendre en compte plusieurs technologies d'antenne, notamment les antennes à ressort, les antennes PCB rigides et les antennes FPC flexibles. L'option la plus appropriée dépend de l'architecture du produit, de l'espace disponible, du coût cible, des exigences RF et du volume de production attendu.

Pour les écouteurs dotés de structures de boîtier irrégulières ou d'un espace interne extrêmement limité, la construction FPC flexible peut offrir un avantage d'intégration mécanique significatif. Il permet aux concepteurs d'antennes de travailler autour des composants existants au lieu de nécessiter que l'ensemble de la structure du produit s'adapte à une antenne rigide.

Comment les fabricants doivent-ils choisir la bonne antenne ?

La sélection d'une antenne casque doit commencer par le produit fini plutôt que par un catalogue d'antennes générique. Les facteurs suivants peuvent aider les fabricants à prendre une décision plus fiable.

1. Mesurez l’espace disponible.Fournit des informations précises sur la longueur, la largeur, la hauteur, les courbes et les composants environnants de la cavité de l'antenne.
2. Définir les exigences RF.Confirmez la plage de fréquences Bluetooth, la distance de communication prévue, les exigences d'impédance et l'emplacement de l'antenne.
3. Pensez aux matériaux de construction.Le plastique, le métal, les batteries, les composants de blindage et autres structures conductrices peuvent influencer les performances RF.
4. Évaluer les exigences mécaniques.Les produits exposés à des vibrations, des mouvements ou des flexions répétées nécessitent une flexibilité et des performances de fixation appropriées.
5. Demandez des échantillons de prototypes.Tester l'antenne à l'intérieur de l'enceinte réelle fournit des résultats plus significatifs que l'évaluation indépendante de l'antenne.
6. Examiner les capacités de fabrication.Pour les projets de production de masse, évaluez la cohérence de la qualité, les tests RF, la personnalisation, la documentation et la capacité de livraison.

Fournir des dessins de produits 2D ou 3D précis pendant la phase de développement permet au fabricant d'antennes d'optimiser la conception plus efficacement. La validation du prototype peut alors contribuer à réduire le risque de découverte de problèmes RF une fois l’outillage et la production de masse commencés.

Pourquoi la fabrication et les tests RF sont-ils importants ?

Les performances de l'antenne dépendent fortement de la cohérence de la fabrication. De petites variations dans les dimensions, les modèles conducteurs, le positionnement des connecteurs, le placement de l'adhésif ou les caractéristiques du substrat peuvent affecter le résultat RF final.

Par conséquent, un fabricant d’antennes expérimenté doit fournir plus qu’un simple composant physique. L'ingénierie RF, le développement d'échantillons, l'adaptation d'impédance, le réglage, l'inspection de la production et la documentation technique peuvent tous contribuer à un processus de développement de produits plus prévisible.

Les tests RF professionnels peuvent inclure la vérification des performances dans une chambre anéchoïque, des tests environnementaux, des cycles de température, des tests de flexion mécanique et d'autres procédures de contrôle qualité en fonction des exigences de l'application.

Pour les achats internationaux, la documentation et l’assurance qualité sont également importantes. En fonction du projet, les acheteurs peuvent avoir besoin de documents de conformité des matériaux, de rapports d'inspection, d'informations sur l'emballage, de documents commerciaux et d'autres supports liés à l'exportation.

Foire aux questions

Q1 : Qu'est-ce qu'une antenne casque flexible ?

Une antenne casque flexible est une antenne RF fine et pliable conçue pour les produits audio sans fil compacts tels que les écouteurs TWS, les écouteurs Bluetooth, les écouteurs à conduction osseuse et les casques sans fil. Son substrat flexible lui permet de s'adapter aux surfaces internes courbes.

Q2 : Une antenne de casque flexible peut-elle prendre en charge Bluetooth 5.3 ?

Oui. Une antenne 2,4 GHz correctement conçue peut être utilisée avec les applications Bluetooth 5.3 lorsque la disposition RF, l'adaptation d'impédance, la mise à la terre et les conditions d'installation sont correctement mises en œuvre.

Q3 : Les dimensions de l’antenne peuvent-elles être personnalisées ?

Oui. Les antennes flexibles peuvent être personnalisées en fonction de l'espace interne et de la structure mécanique du produit. Les paramètres tels que la longueur, la largeur, la forme, l'épaisseur, la longueur du câble, la configuration du connecteur et la méthode d'installation peuvent être ajustés en fonction des exigences du projet.

Q4 : Quels matériaux de substrat sont couramment disponibles ?

Le PI et le LCP sont des matériaux de substrat d'antenne flexibles couramment utilisés. Le matériau approprié dépend des caractéristiques RF requises, de la flexibilité mécanique, des conditions de température, des exigences de fiabilité et du coût de production cible.

Q5 : Une antenne flexible peut-elle utiliser un support adhésif ?

Oui. Le support adhésif peut simplifier l'installation en permettant à l'antenne d'être fixée directement sur la surface interne prévue. Le type d'adhésif doit être sélectionné en fonction de la température de fonctionnement, du matériau du boîtier, du processus d'assemblage et des conditions de service attendues.

Q6 : Quelles informations les acheteurs doivent-ils fournir lorsqu’ils demandent une antenne personnalisée ?

Idéalement, les acheteurs doivent fournir les dessins du produit, l'espace d'antenne disponible, les informations sur la disposition du PCB, la bande de fréquence cible, les exigences en matière de connecteurs, le matériau du boîtier, la position d'installation, les exigences mécaniques et l'environnement d'application attendu. Ces informations aident le fabricant à développer une solution d'antenne plus adaptée.

Q7 : Pourquoi les performances de l’antenne doivent-elles être testées à l’intérieur du produit final ?

L'antenne ne fonctionne pas de manière indépendante. Les batteries, les PCB, les composants métalliques, les boîtiers en plastique, les structures de mise à la terre et le corps humain peuvent tous influencer les performances RF. Tester l'antenne à l'intérieur du boîtier final fournit donc une évaluation plus réaliste de la stabilité de la connexion et des performances globales du sans fil.

Conclusion

La demande croissante de produits audio sans fil plus petits et plus intelligents crée des défis d’intégration d’antennes de plus en plus complexes. UNAntenne casque flexibleoffre une solution efficace en combinant dimensions compactes, flexibilité mécanique, géométrie personnalisable et performances Bluetooth RF fiables. Pour les écouteurs TWS, les casques à conduction osseuse, les tour de cou et autres produits sans fil compacts, la technologie d'antenne flexible peut offrir une plus grande liberté de conception tout en aidant les fabricants à surmonter les structures internes encombrées.

Pour les entreprises qui recherchent une solution d'antenne personnalisée, un partenariat avec un fabricant expérimenté peut simplifier le développement de prototypes, le réglage RF, les tests et la production de masse. Si vous développez un nouveau casque sans fil, un écouteur TWS ou un produit audio Bluetooth et que vous avez besoin d'une antenne adaptée à vos exigences mécaniques et RF spécifiques,Contactez-nouspour discuter de vos dessins, spécifications techniques, exigences de personnalisation, échantillons et plans de production avec l'équipe d'ingénierie d'antenne Qianmu.
