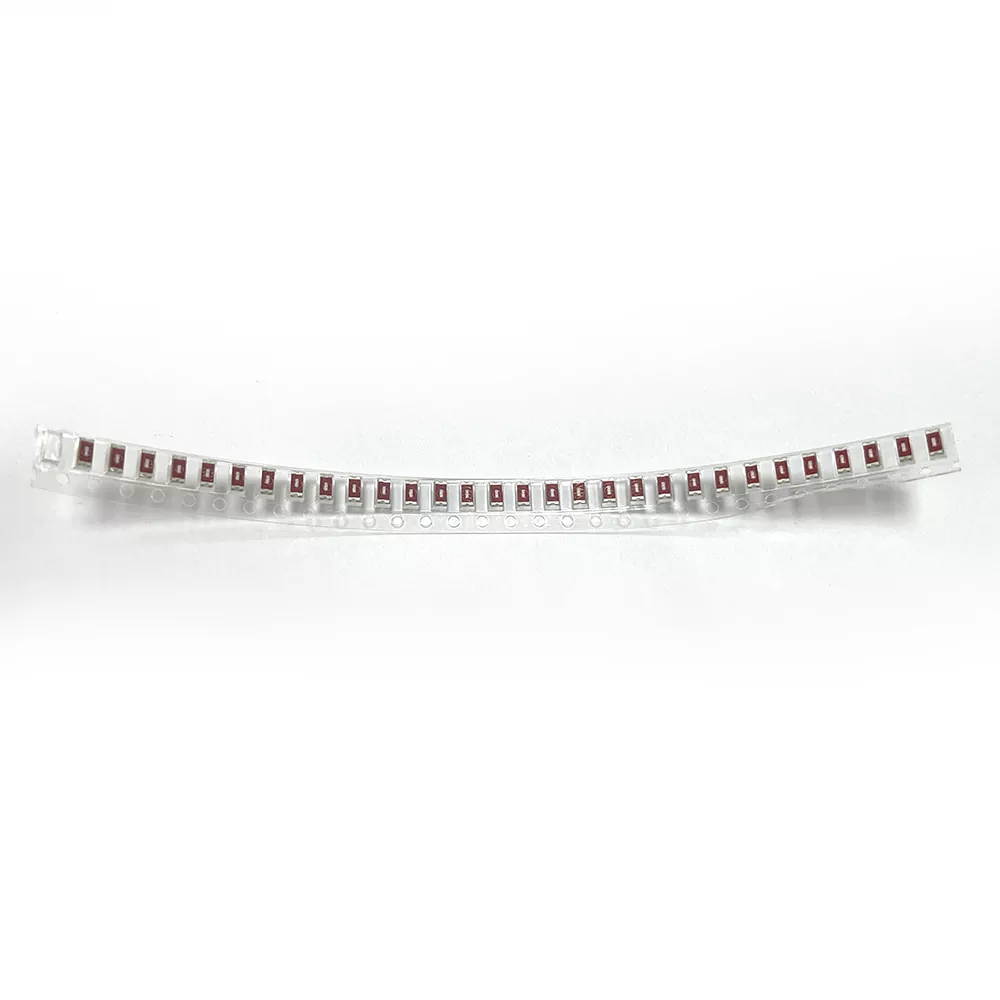

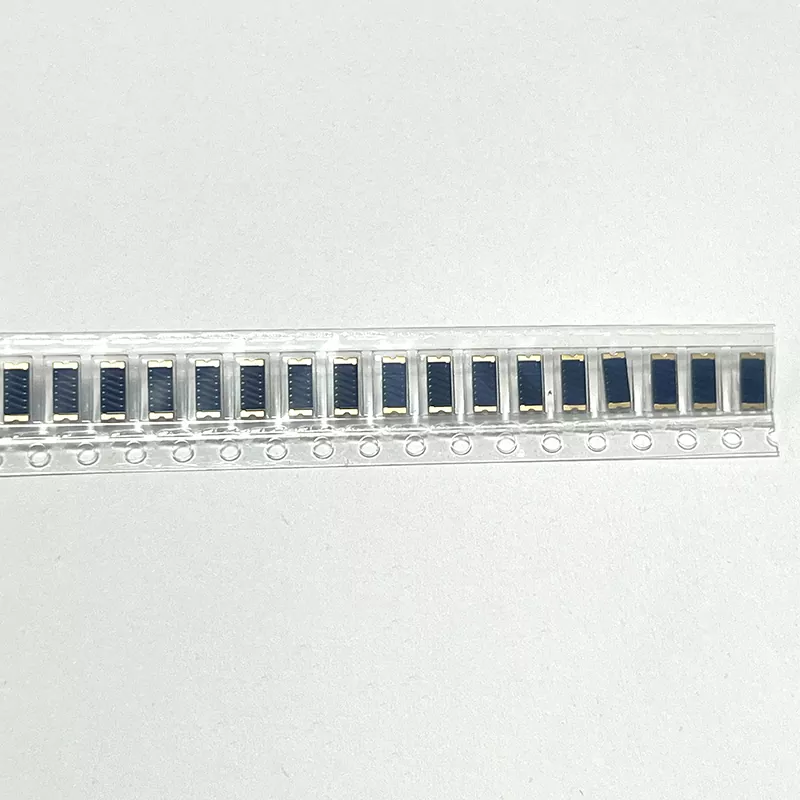

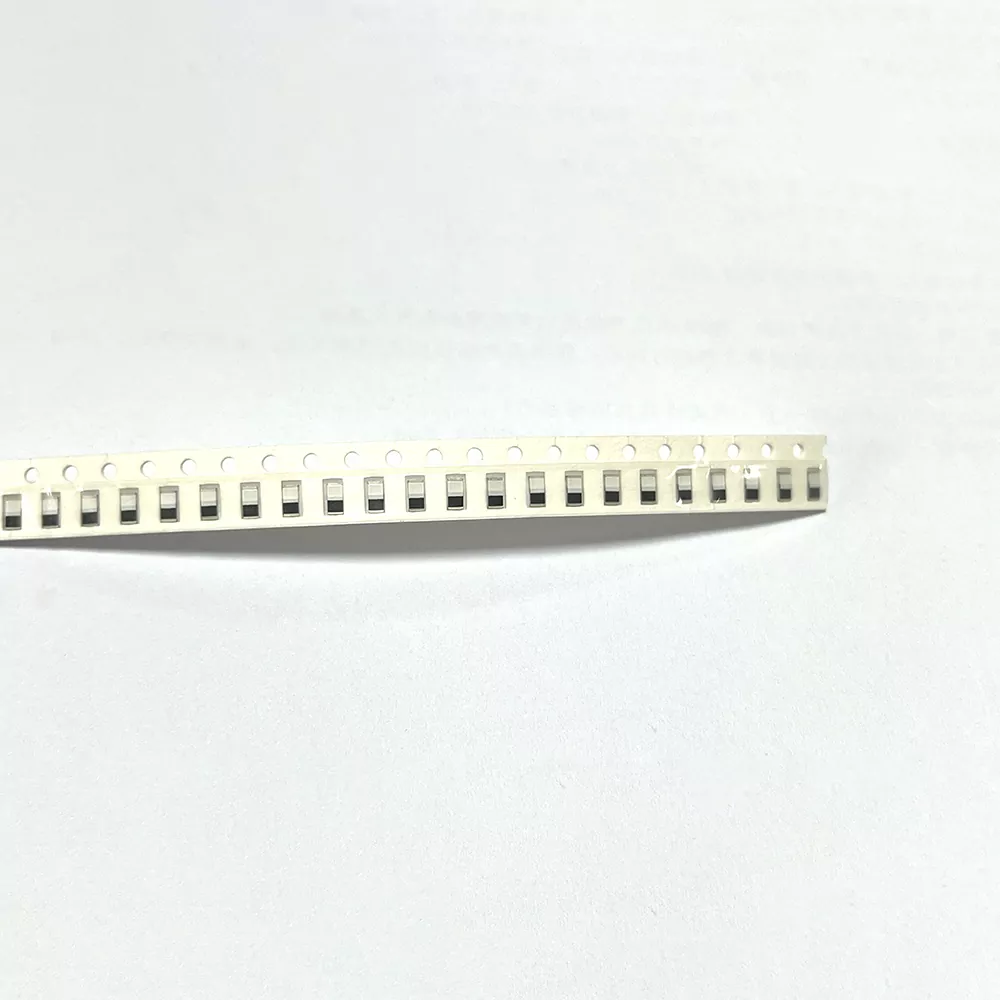

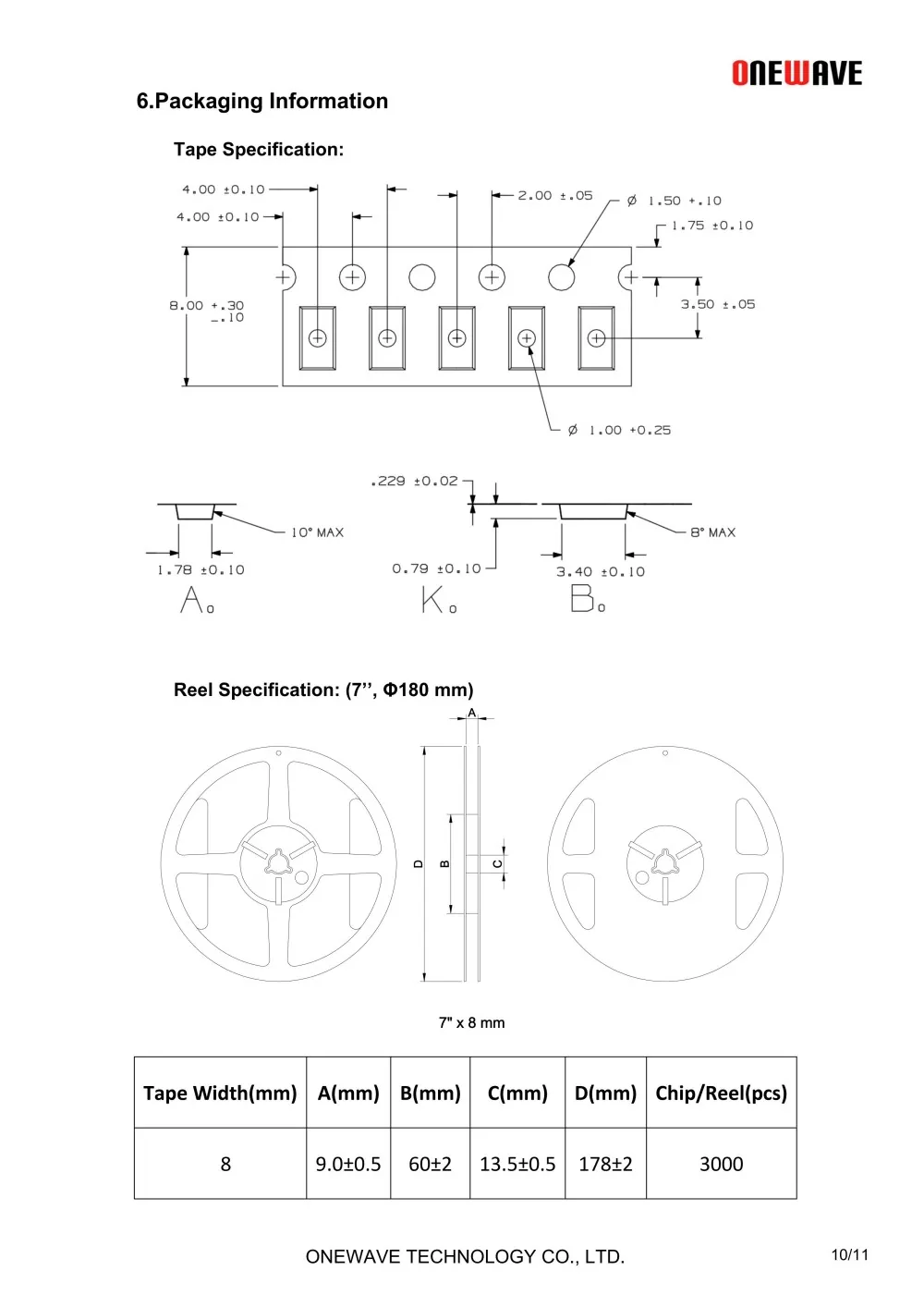

Antenne patch en céramique

L'antenne patch en céramique Bluetooth est une antenne RF intégrée miniaturisée spécialement développée pour la bande de communication Bluetooth 2,4 GHz. Il utilise une céramique hautement diélectrique comme substrat central et est fabriqué par frittage couche par couche à haute température et gravure de circuits métalliques de précision.

Cette antenne est un composant émetteur-récepteur RF passif. Il ne nécessite pas de câblage externe ni de grande zone de dégagement lors de l'installation.

Grâce à son matériau hautement diélectrique et sa structure compacte, il permet une transmission et une réception efficaces du signal Bluetooth dans un espace limité tout en offrant des avantages tels qu'une faible consommation d'énergie, de fortes performances anti-interférences et une grande stabilité.

Il est largement utilisé comme solution d'antenne intégrée haut de gamme pour la production en série d'appareils portables Bluetooth, de produits pour la maison intelligente, de terminaux IoT et d'appareils Bluetooth montés sur véhicule.

Comment ça marche

L'antenne patch en céramique Bluetooth de communication Qianmu adopte une structure de résonance céramique diélectrique élevée et de rayonnement microruban, composée d'un substrat diélectrique en céramique, d'un patch de rayonnement métallique de surface et d'une couche de correspondance de masse inférieure.

La structure offre une transmission stable du signal, un contrôle précis des paramètres et des performances fiables vérifiées par des tests en laboratoire.

Résonance de bande précise

Utilisant un substrat céramique à haute diélectrique 9,2, l'antenne correspond avec précision à toute la bande de fréquence Bluetooth de 2 400 à 2 483,5 MHz. Avec une précision de correspondance de bande allant jusqu'à 99,6 %, il réduit efficacement le décalage de fréquence et l'atténuation du signal, aidant ainsi à résoudre les problèmes de décalage et de déconnexion Bluetooth.

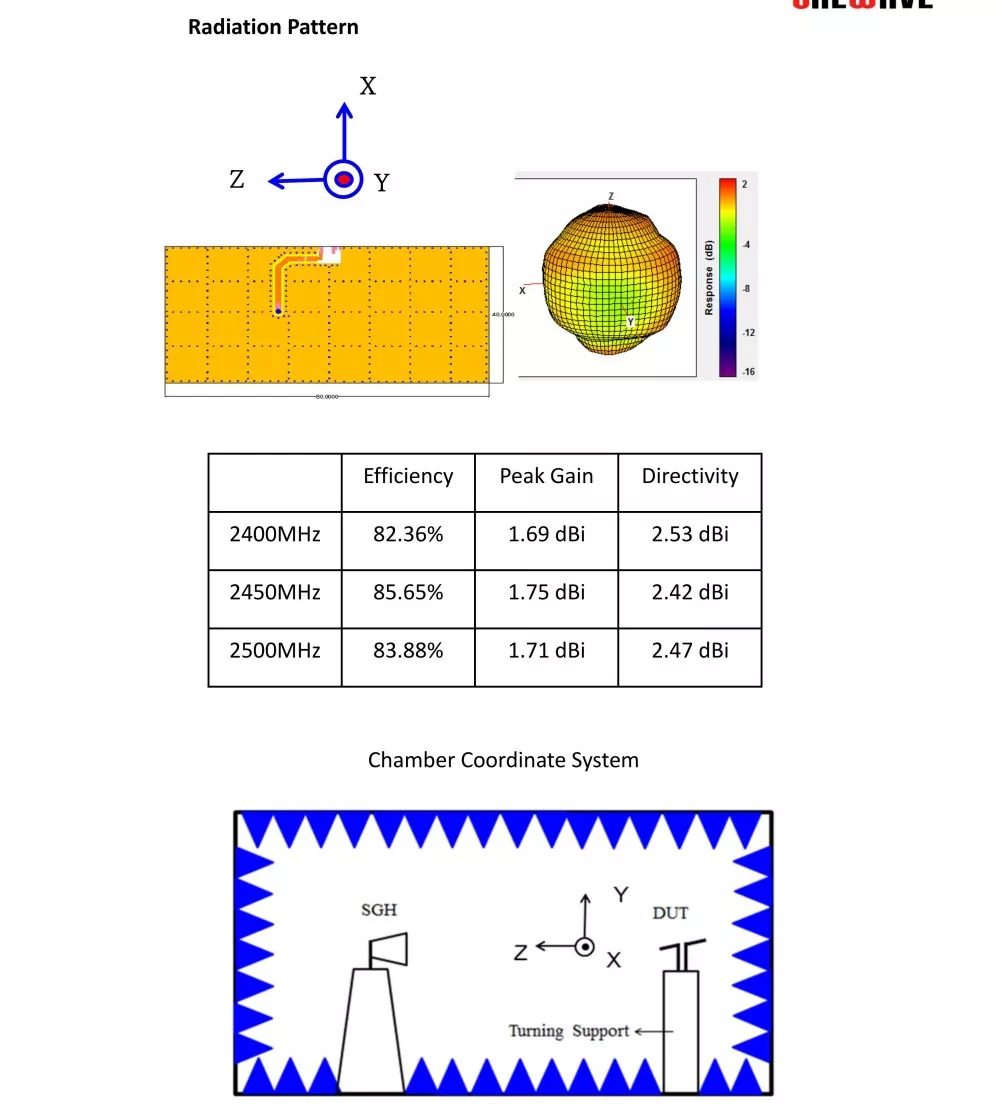

Rayonnement omnidirectionnel à 360°

Le circuit microruban de précision de surface génère un champ de rayonnement électromagnétique uniforme avec une uniformité de rayonnement allant jusqu'à 95 %. Par rapport aux antennes PCB ordinaires, elle réduit considérablement les angles morts du signal et fournit des connexions multi-angles plus stables pour les appareils.

Forte résistance aux interférences électromagnétiques

Le matériau diélectrique céramique offre une isolation électromagnétique inhérente, aidant à protéger les interférences des puces de la carte mère, des alimentations et du bruit de la batterie. Dans des conditions complexes, le rapport signal/bruit est augmenté de 4 à 6 dB, offrant de meilleures performances anti-interférences que les antennes à ressort et PCB classiques.

Adaptation d'impédance à faible consommation

L'antenne adopte une adaptation d'impédance précise standard de 50 Ω avec un rapport d'onde stationnaire de ≤ 1,3, garantissant une perte de signal extrêmement faible. Il peut réduire la consommation d'énergie Bluetooth de 15 %, ce qui le rend adapté aux applications BLE à faible consommation et aux exigences de longue durée de vie de la batterie.

Fonctionnement stable dans une large plage de températures

La structure frittée haute température intégrée offre une excellente stabilité thermique. Après des tests de cyclage à haute et basse température de -40°C à +85°C, l'écart de fréquence reste compris dans ≤±2 MHz. L'antenne maintient des performances stables dans les environnements à haute et basse température.

Guide de sélection des produits

De nombreux développeurs et acheteurs de matériel se concentrent uniquement sur la taille et ignorent l'adéquation des conditions et des paramètres de travail, ce qui entraîne des reprises de production en série et des pannes de terminaux. Lorsque vous choisissez une antenne patch céramique Bluetooth, vous pouvez la faire correspondre avec précision selon trois dimensions principales :

• Sélectionnez en fonction des exigences d'alimentation de l'appareil : pour les appareils BLE basse consommation et les appareils portables alimentés par batterie, donnez la priorité aux antennes en céramique standard à très faible consommation pour améliorer considérablement la durée de vie de la batterie de l'appareil ; Pour les appareils enfichables, choisissez la version améliorée à gain élevé.

• Choisir en fonction des conditions d'exploitation : Pour les équipements civils intérieurs à température normale, un modèle régulier est acceptable ; Pour les équipements montés sur véhicule, extérieurs et industriels, des modèles antivibratoires à large température de qualité industrielle doivent être sélectionnés. Ils peuvent résister aux environnements difficiles et leurs performances ne se détérioreront pas sur une longue période d'utilisation.

• Select based on the structure of the equipment: For equipment with a very small body and no reserved headroom, choose miniaturized surface mount models; Pour les appareils nécessitant une transmission Bluetooth longue distance et un réseau maillé, choisissez des modèles personnalisés à gain élevé et à haute anti-interférence.

FAQ

Q1 : Quel est le plus grand avantage d’une antenne patch en céramique Bluetooth par rapport à une antenne ordinaire ?

A1 : Les principaux avantages sont une stabilité élevée, une faible consommation d'énergie, une forte anti-interférence, une résistance aux températures élevées et basses, une cohérence élevée dans la production de masse, répondant parfaitement aux problèmes des antennes PCB courantes et des antennes à ressort telles que les interférences faciles, la grande déviation de fréquence, la consommation d'énergie élevée et la faible résistance aux vibrations, particulièrement adapté à la production en série de matériel intelligent haut de gamme, d'appareils industriels et automobiles.

Q2 : Cette antenne prend-elle en charge le protocole Bluetooth 5.0/5.1/5.3 BLE faible consommation ?

A2 : Entièrement pris en charge. Il est compatible avec toutes les versions du protocole Bluetooth, compatible avec BLE basse consommation, réseau Bluetooth Mesh, transmission sans fil universelle 2,4 G et compatible avec tous les modules Bluetooth grand public du marché.

Q3 : La taille, les paramètres et le logo de la marque peuvent-ils être personnalisés ?

A3 : Prend en charge la personnalisation pleine dimension. En tant qu'usine source, elle peut affiner la taille, l'impédance et le gain de l'antenne en fonction des exigences du client, prendre en charge la sérigraphie du LOGO exclusif du client sur le boîtier et s'adapter aux exigences de production de masse des marques privées OEM/ODM.
