Antenne de timbre en métal

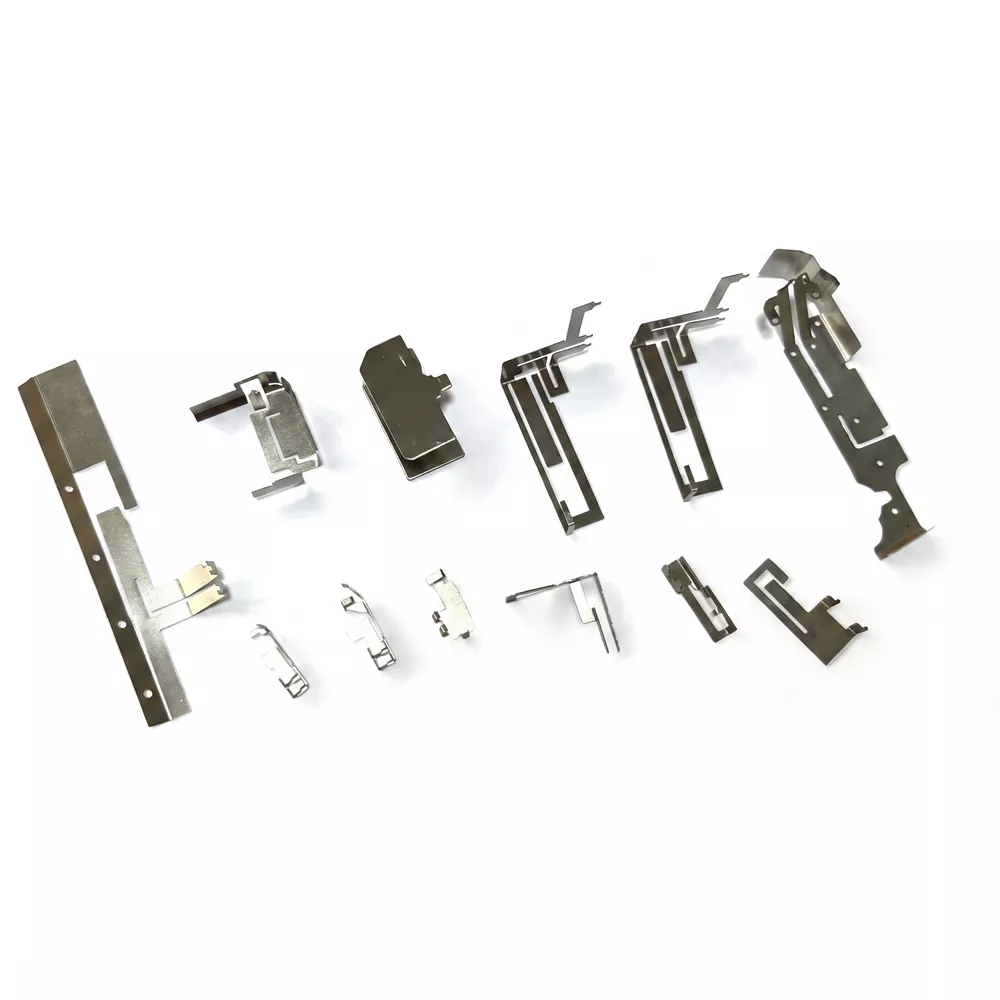

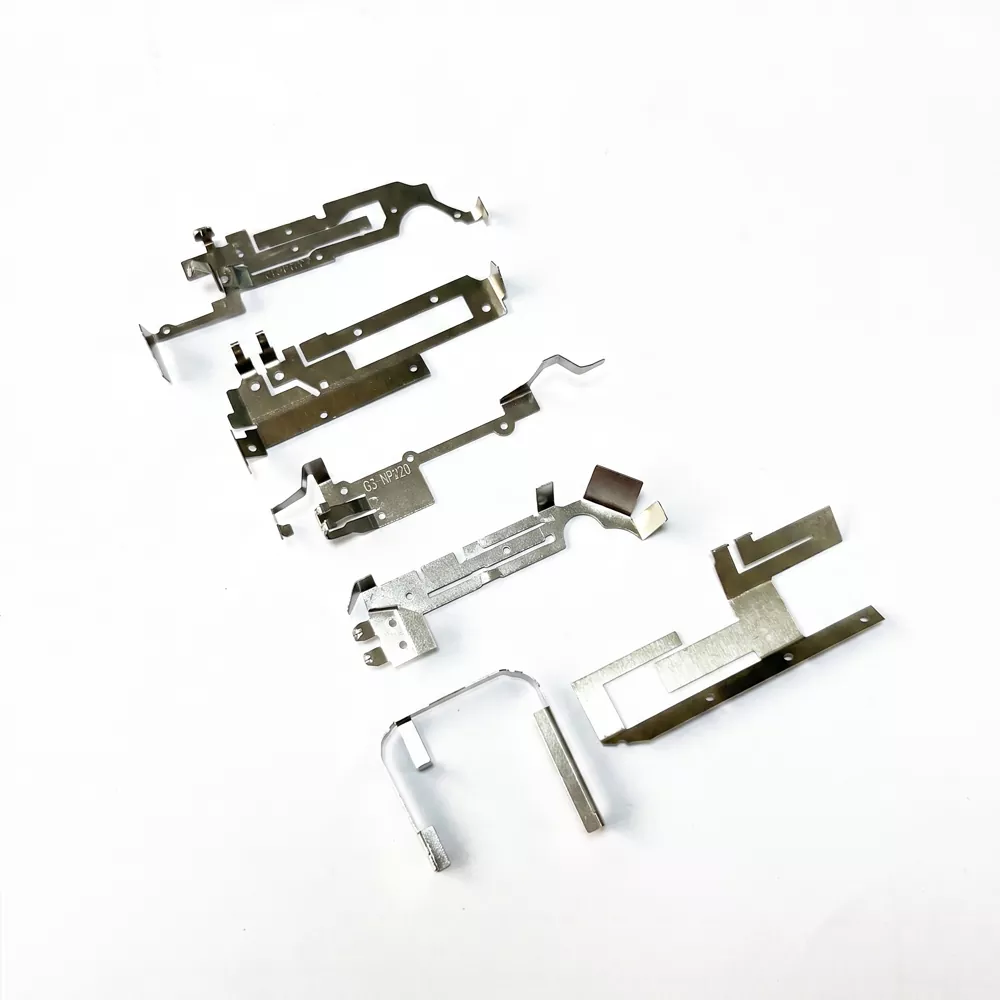

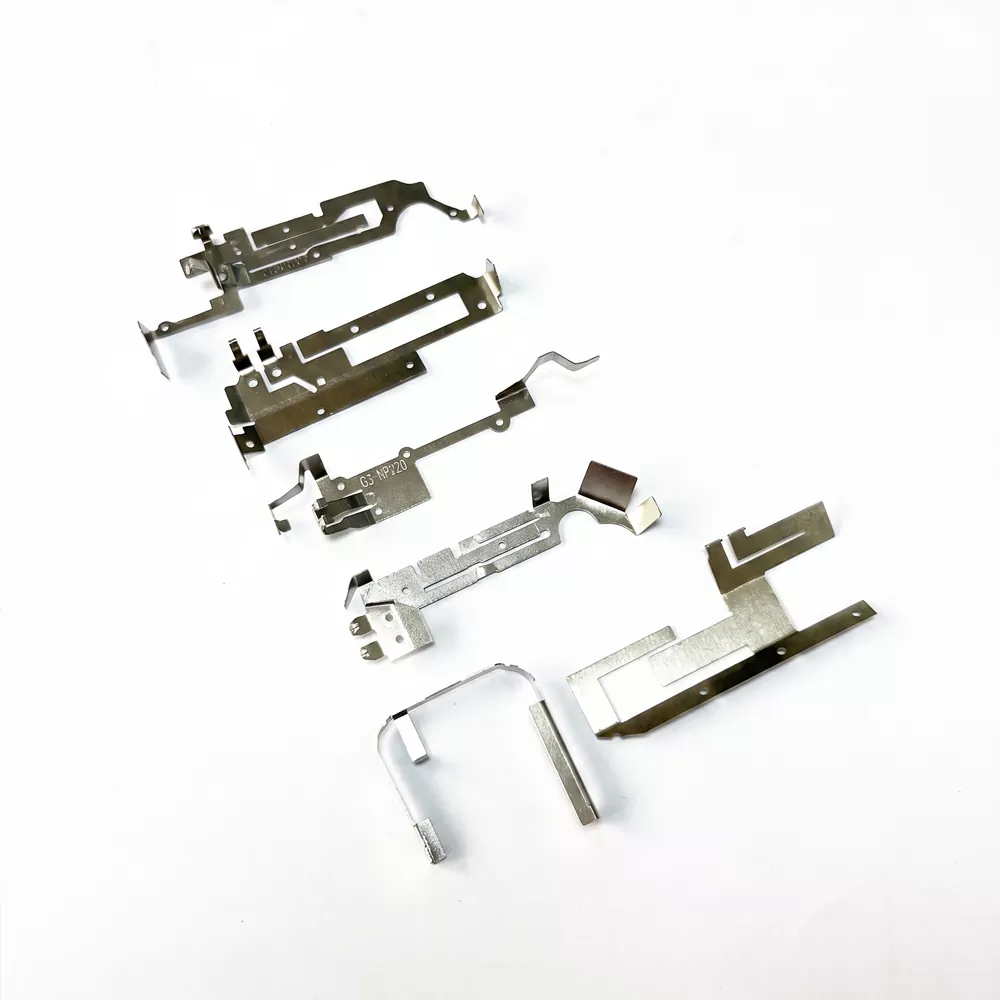

Une antenne à tampon métallique est un composant RF fabriqué à partir d'acier inoxydable ultra-mince (tel que SUS301 ou SUS304) ou d'un alliage de cuivre à l'aide d'un processus d'estampage de précision. D'une épaisseur généralement inférieure à 1 mm, il est conçu pour s'adapter étroitement aux surfaces incurvées ou irrégulières des appareils, ce qui le rend adapté aux produits électroniques compacts.

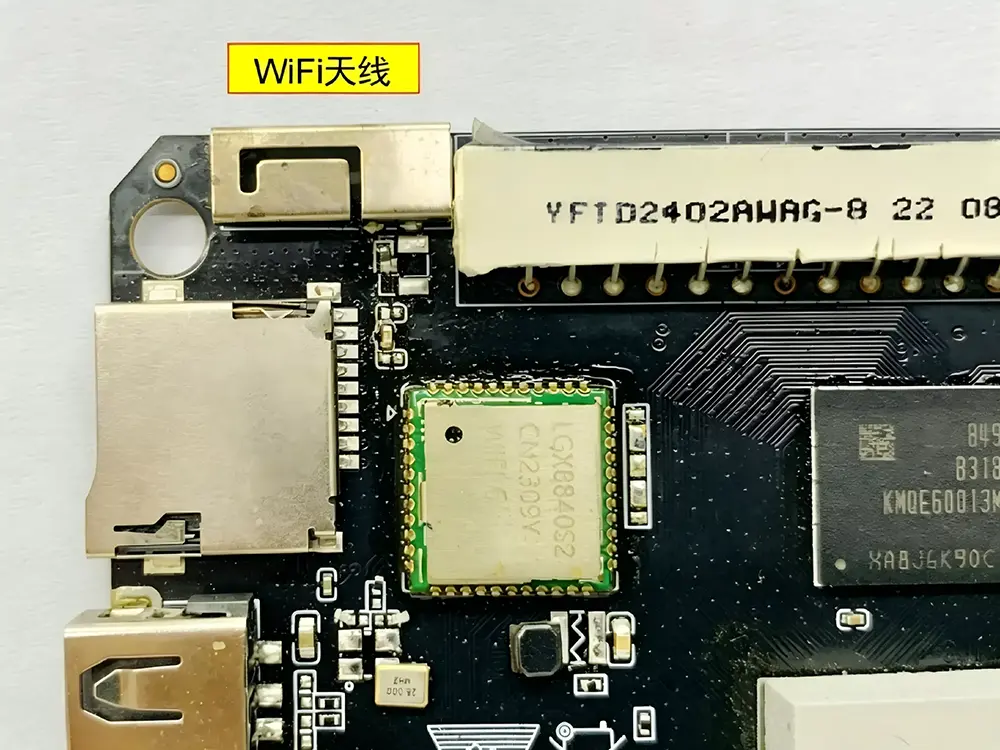

Cette antenne fonctionne grâce à la résonance électromagnétique générée par sa géométrie métallique soigneusement conçue. Lors de l'installation, les points de contact inférieurs sont pressés sur les bornes d'antenne PCB, formant une connexion électrique fiable sans soudure. La structure de contact à ressort assure une transmission stable du signal tout en absorbant les contraintes mécaniques par déformation élastique, assurant ainsi une durabilité à long terme dans des conditions d'assemblage et de vibrations répétées.

Spécifications techniques de base

L'antenne Metal Stamp est conçue pour les applications RF compactes avec une impédance contrôlée et des performances de contact mécanique stables.

Conditions de test standardisées

Pour garantir la cohérence des données, tous les paramètres RF et mécaniques sont mesurés dans les conditions standardisées suivantes :

Mesure d'impédance et VSWR

Testé à l’aide d’un analyseur de réseau vectoriel (VNA) calibré avec un système de référence de 50 Ω.

Environnement de performances RF

Mesures réalisées en espace libre ou semi-anéchoïque avec un plan de sol de référence standard.

Test de contact mécanique

L'antenne est montée sur une disposition de plots PCB standard avec une hauteur de contact définie et une force de presse contrôlée.

Condition de mesure de fréquence

Fréquence centrale évaluée après l'installation dans un boîtier d'appareil représentatif pour tenir compte des effets de désaccord.

Conditions de test de température

Cyclage thermique effectué de -40℃ à +85℃ sous surveillance électrique continue.

Appareils applicables et scénarios d’application

Argument de vente clé : pourquoi choisir une antenne à ressort matérielle ?

Conception économe en espace

Sa structure discrète peut s'adapter aux surfaces courbes ou irrégulières, aidant ainsi à maximiser l'espace interne pour les batteries et autres composants.

Assemblage rentable

La connexion par pression aux contacts du PCB élimine les processus de soudure, réduisant ainsi le temps d'assemblage et les coûts de fabrication dans la production de masse.

Durabilité mécanique

La structure de contact élastique maintient des performances électriques stables sous les vibrations, les chocs et les contraintes mécaniques répétées.

Conception de positionnement précis

Les trous d'alignement estampés (ronds et fendus) garantissent un positionnement précis entre le point d'alimentation de l'antenne et le PCB lors de l'assemblage automatisé.

Guide d'installation et recommandations d'ingénierie

Les directives d'installation suivantes sont fournies par Shenzhen Qianmu Communication Technology Co., Ltd. pour garantir des performances optimales de l'antenne Metal Stamp dans les applications au niveau du système.

1. Conception du positionnement

Concevez au moins deux trous d'alignement sur la structure de l'antenne : un trou circulaire pour le positionnement principal et un trou allongé pour l'alignement secondaire. L'espacement doit être suffisant pour assurer la stabilité mécanique lors du montage.

2. Exigences d'autorisation

Gardez l'élément rayonnant exempt de composants métalliques et de matériaux conducteurs environnants. Une zone de dégagement appropriée doit être maintenue pour minimiser les effets de désaccord causés par les structures voisines. Une fixation adhésive peut être utilisée pour un montage stable.

3. Contacter le contrôle de pression

La force de contact entre la borne à ressort et le plot d'alimentation PCB doit être contrôlée dans la plage mécanique spécifiée. Une pression insuffisante peut affecter la stabilité du contact RF, tandis qu'une pression excessive peut entraîner une déformation permanente de la structure du contact.

4. Réglage au niveau du système

Après l'assemblage dans l'appareil final, les performances de l'antenne peuvent changer en raison du couplage avec le boîtier et les composants environnants. Le réglage final à l’aide d’un analyseur de réseau vectoriel (VNA) est recommandé pour garantir la précision de la résonance au niveau du système.

Comment choisir la bonne antenne à ressort matérielle ?

Lors de la sélection d’une antenne à tampon métallique, l’évaluation doit être basée sur les facteurs de conception clés suivants :

Espace disponible sur l'appareil

Mesurez l'espace interne du boîtier et sélectionnez une antenne avec une longueur, une largeur et une épaisseur appropriées pour garantir un ajustement mécanique correct.

Fréquence de fonctionnement et bande passante

Définissez la bande de communication cible (par exemple, les bandes WiFi, Bluetooth ou IoT inférieures au GHz). Pour les conceptions à bande étroite, les performances de l'antenne peuvent être affinées grâce à un ajustement structurel pendant le développement.

Environnement d'application

Pour une utilisation automobile, extérieure ou industrielle, la sélection de matériaux tels que le SUS304 et le placage de surface est recommandée pour améliorer la résistance à la corrosion et la stabilité de la température.

Conception de circuits imprimés et d'assemblages

Assurez-vous de l'alignement correct du point d'alimentation sur le PCB. Choisissez une structure de montage appropriée (conception à ajustement serré ou à contact à ressort) pour améliorer la cohérence de l'assemblage et le rendement de la production de masse.

Pourquoi choisir Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. se concentre sur la conception et la production de solutions d'antennes à tampon métallique pour les appareils sans fil, prenant en charge le développement OEM/ODM et les structures d'antenne personnalisées pour différentes applications RF.

Capacité de fabrication en interne

L'estampage et l'outillage de précision sont contrôlés en interne, garantissant une cohérence de production stable et un rendement évolutif.

Personnalisation basée sur les applications

Les structures d'antenne peuvent être ajustées en termes de géométrie, d'élasticité et de traitement de surface pour répondre aux différentes exigences des appareils et des boîtiers.

Contrôle qualité au niveau du processus

La fiabilité mécanique et les performances RF sont vérifiées tout au long de la production, y compris des contrôles de stabilité des contacts et de cohérence électrique.

Assistance technique pendant le développement

Une assistance technique est disponible depuis le prototypage jusqu'à la production de masse, y compris des conseils d'intégration au niveau des PCB et du système.

FAQ

Q1 : Quelle est l’efficacité du signal de l’antenne à clip métallique ?

R : En raison de sa taille compacte, l’efficacité varie généralement de 30 % à 50 %. Il convient aux applications à courte portée et sensibles aux coûts, telles que les appareils domestiques intelligents. Pour les besoins à longue portée, Qianmu Communications propose également des solutions d'antennes optimisées.

Q2 : Que dois-je faire si la cosse à souder est pressée sur le PCB et que le contact est mauvais ?

R : Assurez-vous que la hauteur du tampon PCB et la pression de fixation appropriée sont correctes pendant l'assemblage. La structure du ressort est conçue pour un contact stable et des tests standard sont effectués avant expédition.

Q3 : Prenez-vous en charge l’échantillonnage en petits lots ?

R : Je vous soutiens pleinement. En tant que fournisseur professionnel d'antennes à tampon métallique, nous comprenons les exigences pendant la phase de R&D et proposons des services de prototypage flexibles pour vous aider à faire progresser rapidement la validation de votre projet.

Q4 : Qu'est-ce qui affecte les performances d'une antenne à tampon métallique ?

 R : Les performances sont principalement affectées par la disposition du PCB, la taille du sol, le métal environnant et la structure du boîtier.

Q5 : Pourquoi la fréquence change-t-elle après l'installation ?

R : Les environnements métalliques et les matériaux du boîtier peuvent désaccorder la résonance, ce qui nécessite un réglage final au niveau du système.

Q6 : Qu’est-ce qui cause de mauvaises performances de contact ?

R : Une hauteur incorrecte du tampon PCB ou une pression de ressort insuffisante peut affecter la stabilité électrique.

Q7 : Supportez-vous le prototypage ? R : Oui, la production d’échantillons et la personnalisation de petits lots sont prises en charge pour la validation R&D.
