Antenne à pièces

L'antenne pièce est une antenne RF externe compacte et cylindrique en forme de bouton. Conçue comme une antenne double bande 2,4 GHz 5,8 GHz, elle fournit une solution de transmission sans fil légère pour les petits appareils électroniques utilisant la communication WiFi, Bluetooth et ZigBee.

L'antenne à tige en caoutchouc à bouton auto-développée par Qianmu Communication adopte une technologie de moulage par injection et d'étanchéité d'une seule pièce. Il intègre un élément résonant entièrement en cuivre et une couche de blindage réfléchissante en métal au fond.

Équipée d'une interface filetée SMA standard, cette antenne double bande SMA peut être montée et fixée directement sur le boîtier de l'appareil. Comparé aux fines antennes à tige en caoutchouc et aux antennes PCB intégrées, il offre une structure compacte et discrète avec un boîtier étanche pour les applications intérieures et extérieures.

Comment ça marche

L'antenne pièce utilise un oscillateur interne en cuivre à anneau double couche pour la transmission et la réception RF double bande. La base en forme de bouton intègre une couche réfléchissante métallique conçue pour aider à gérer le rayonnement du signal et réduire l'influence des composants électroniques à proximité.

1. Conception d'oscillateur en couches :La couche supérieure est conçue pour la bande 2,4 GHz utilisée par Bluetooth et ZigBee, tandis que la couche inférieure prend en charge la bande 5,8 GHz utilisée par les appareils WiFi compatibles. Le VSWR pleine bande indiqué est ≤1,35.

2. Blindage de base et gestion des interférences :La couche réfléchissante métallique inférieure est conçue pour réduire l'influence des interférences électromagnétiques provenant de la carte principale de l'appareil, de la batterie au lithium et du boîtier métallique. Les performances réelles dépendent de l'environnement d'installation et nécessitent des tests sur l'appareil fini.

3. Boîtier étanche et résistance à la température :Le boîtier monobloc moulé par injection est conçu pour la protection de l'environnement. La plage de températures de fonctionnement indiquée est de -35°C à +70°C. La stabilité de fréquence liée à la température doit être confirmée dans les conditions d'essai spécifiées.

4. Adaptation d'impédance RF :L'antenne utilise une impédance nominale de 50 Ω pour prendre en charge l'intégration RF et réduire l'inadéquation d'impédance. Le gain, le VSWR et l'efficacité du rayonnement peuvent être évalués grâce à des tests RF appropriés.

Équipements et applications compatibles

1. Maison intelligente :En tant qu'antenne pour les appareils domestiques intelligents, elle peut être utilisée dans les mini passerelles intelligentes, les prises WiFi, les alarmes de portes et fenêtres et les télécommandes Bluetooth. Sa structure compacte permet d'adapter la connectivité sans fil aux appareils avec un espace d'installation limité.

2. Internet industriel des objets :Cette antenne de capteur sans fil peut être envisagée pour les terminaux miniatures de température et d'humidité, les nœuds de suivi des actifs d'entrepôt et les modules de transmission de données sans fil. Cela s'applique également aux applications d'antennes pour appareils IoT où la bande de fréquences et les conditions d'installation correspondent aux exigences du système.

3. Électronique portative :En tant qu'antenne compacte pour appareils portables, elle peut être utilisée dans les équipements de numérisation portables, les détecteurs portables et les mini haut-parleurs Bluetooth. La disposition de l'appareil et les performances RF doivent être évaluées avant l'intégration finale.

4. Dispositifs de sécurité :Cette antenne pour dispositifs de sécurité sans fil peut convenir aux petites caméras sans fil et aux systèmes de contrôle d'accès. Pour les systèmes d'entrée Bluetooth compatibles, il peut servir d'antenne de contrôle d'accès Bluetooth.

5. Accessoires RF :Les accessoires en option incluent des câbles d'alimentation SMA vers IPEX et d'autres composants de connexion RF compatibles. La sélection du connecteur doit être confirmée par rapport au module sans fil et à l'interface du périphérique.

Caractéristiques principales du produit

Qianmu Communication propose des options d'antennes pièces pour les appareils sans fil compacts, avec des spécifications et des configurations d'interface sélectionnées en fonction des exigences de l'application.

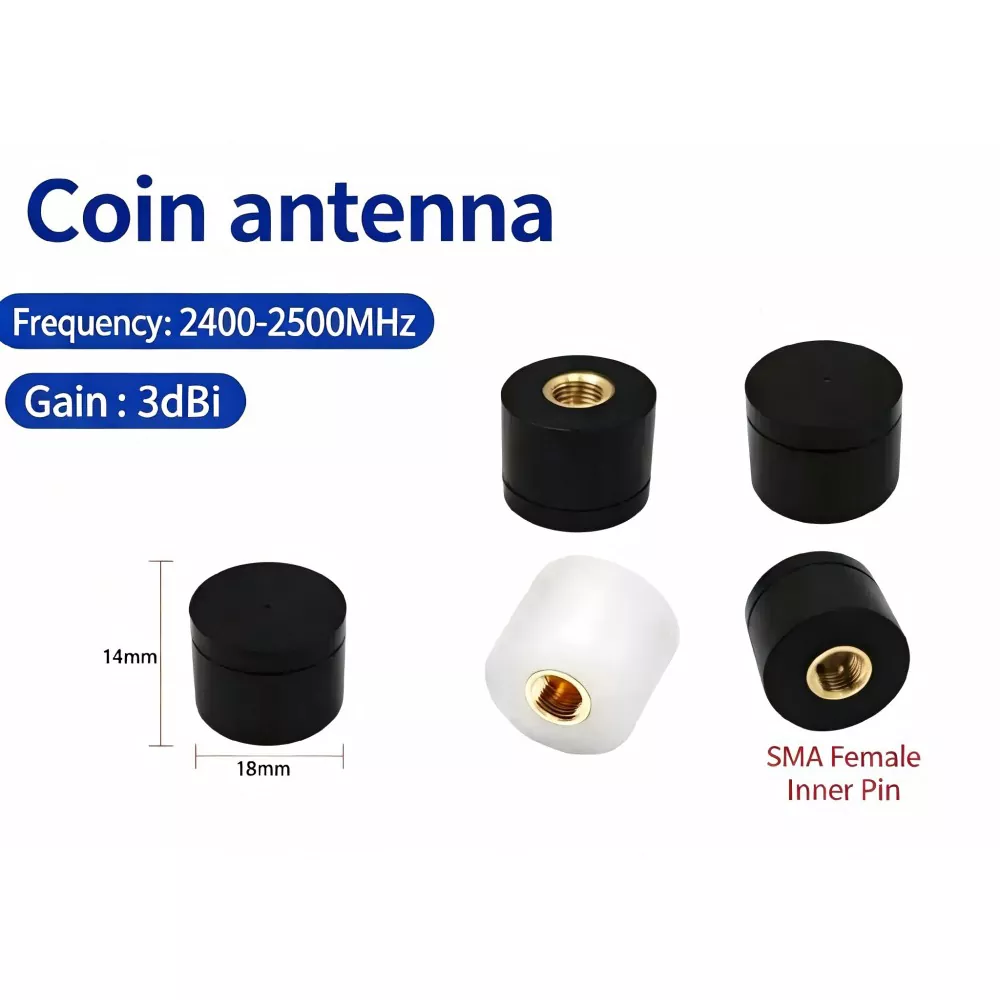

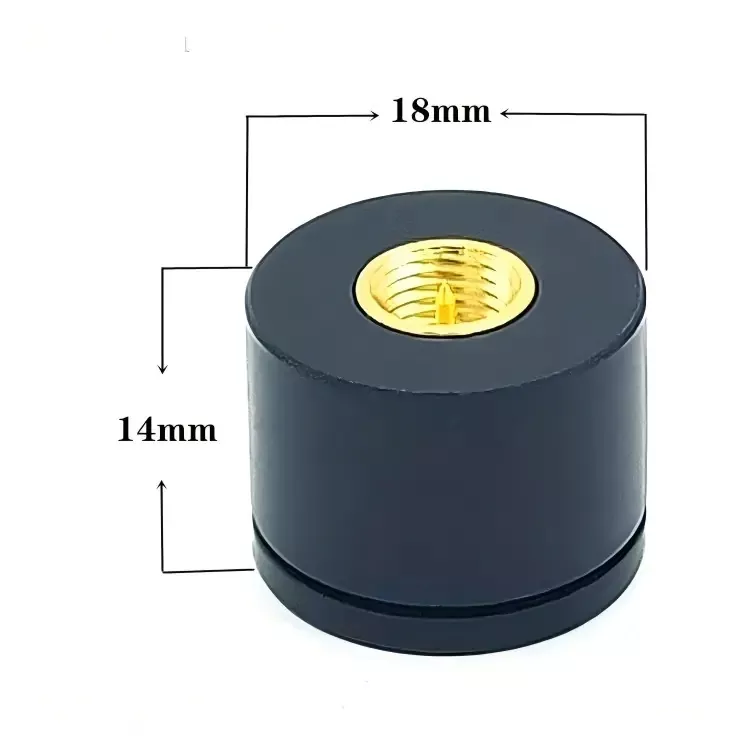

1. Structure compacte en forme de bouton :Disponible en diamètres de base de 15 mm et 18 mm, avec une hauteur de 14 mm. Le faible encombrement prend en charge les installations où l'espace de l'antenne externe est limité.

2. Fonctionnement bi-bande :Cette mini antenne WiFi prend en charge les plages de fréquences spécifiées de 2,4 GHz et 5,8 GHz. Selon la configuration de l'appareil, l'antenne peut être utilisée dans les applications compatibles WiFi, Bluetooth et ZigBee. Confirmez les exigences de fréquence spécifiques au protocole avant la sélection.

3. Options d'interface :Les configurations standard incluent des interfaces SMA avec différentes dispositions de contact. Les accessoires compatibles peuvent inclure des bornes à souder et des câbles d'alimentation IPEX de première ou quatrième génération, sous réserve de la configuration sélectionnée.

4. Protection de l'environnement :Le boîtier classé IP54 est conçu pour offrir une protection contre la pénétration de poussière et les éclaboussures d'eau. Des options de boîtiers noir et blanc sont disponibles en fonction des exigences de stock et de commande.

5. Personnalisation :Les options d'antenne SMA personnalisées peuvent inclure des ajustements dimensionnels, l'impression du logo de la coque et des configurations de connecteurs RF. La disponibilité des stocks, le délai de livraison des échantillons et les prix de volume doivent être confirmés pour chaque commande.

Spécifications techniques

Exemples d'application

1. Équipements pour la maison intelligente :Une antenne compacte peut être installée sur une alarme de porte ou de fenêtre WiFi où l'espace du logement est limité. La plage de connexion finale dépend de l'emplacement de l'antenne, des murs, des interférences et de la configuration RF de l'appareil.

2. Bornes de capteurs industriels :Une antenne de capteur sans fil peut être utilisée avec un équipement de surveillance de la température et de l'humidité. Pour les appareils à boîtier métallique, le positionnement de l'antenne et la structure au sol environnante doivent être évalués afin de déterminer leur effet sur les performances RF.

3. Équipements de contrôle d'accès extérieur :Une antenne montée à l'extérieur peut prendre en charge les appareils de contrôle d'accès Bluetooth compatibles. Le boîtier, le joint du connecteur et le dispositif de montage doivent être vérifiés par rapport aux conditions environnementales requises.

4. Équipement portatif :Cette mini antenne pour appareils portables peut être envisagée pour les lecteurs de codes-barres sans fil et autres appareils électroniques portables nécessitant une antenne externe compacte. La stabilité de la connexion doit être validée dans l’environnement d’exploitation prévu.

Guide de sélection et de commande

1. Sélection de fréquence :Pour les appareils utilisant des configurations WiFi et Bluetooth compatibles, évaluez le modèle bi-bande 2,4 GHz et 5,8 GHz. Pour les applications Bluetooth uniquement, une configuration monobande de 2,4 GHz peut être envisagée si disponible.

2. Environnement d'installation :Pour les appareils dotés d'un boîtier métallique, vérifiez la position de montage, l'espace libre et la disposition de mise à la terre de l'antenne. Une base réfléchissante n'élimine pas la nécessité de tests RF dans l'enceinte finale.

3. Sélection de la taille :Considérez la version de 15 mm de diamètre lorsque l'espace de montage est restreint. La version 18 mm peut être envisagée lorsque l'espace disponible et les caractéristiques RF requises le permettent ; confirmer les performances plutôt que de supposer que le modèle plus grand fournit toujours un gain plus élevé.

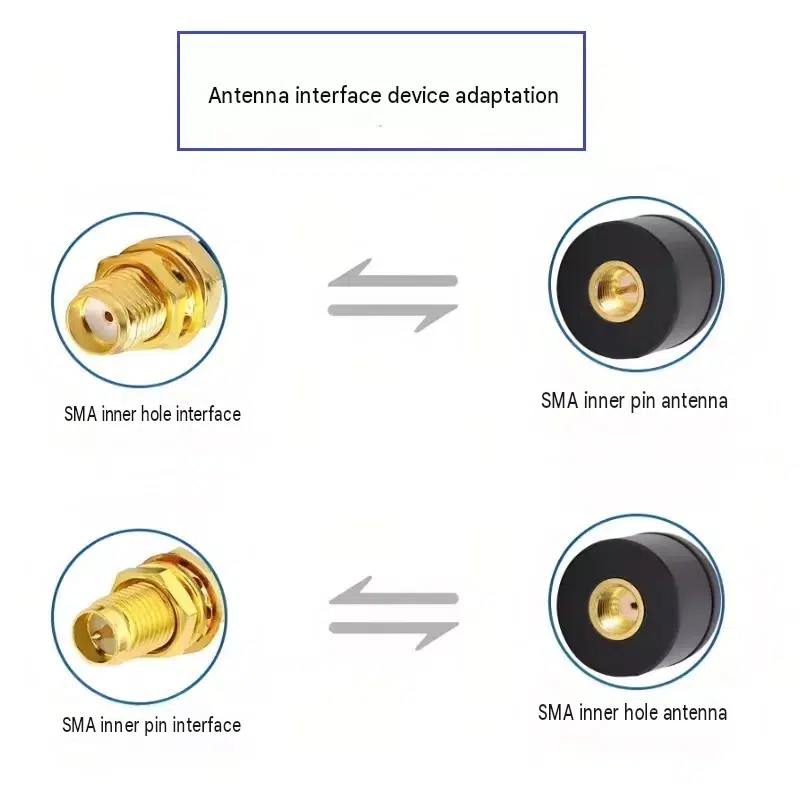

4. Exigences d’interface et d’exportation :Confirmez si l'appareil nécessite une interface SMA à broche interne ou à trou interne. Les câbles adaptateurs IPEX, les configurations de connecteurs et l'emballage d'exportation neutre peuvent être discutés lors de la préparation d'une commande.

FAQ

1. Cette antenne peut-elle être utilisée avec des appareils à boîtier métallique ?

Elle peut convenir aux appareils à boîtier métallique, mais les performances dépendent de la position de montage de l'antenne, de l'espace libre, de la structure du sol et de la conception du boîtier. La base réfléchissante est destinée à aider à gérer l’interaction avec les structures voisines. Des tests sur l'appareil fini sont recommandés.

2. L'interface SMA peut-elle être remplacée par IPEX ?

Des câbles d'alimentation et des configurations d'interface compatibles peuvent être disponibles, y compris les générations IPEX spécifiées. Veuillez confirmer le type de connecteur requis, la longueur du câble et la disposition d'installation avant de commander.

3. Un rapport de test en laboratoire peut-il être fourni ?

Une documentation de test RF peut être disponible pour les configurations de produits applicables. Confirmez les rapports disponibles, les paramètres mesurés et les conditions de test avec Qianmu Communication avant de passer une commande.

4. Cette antenne double bande 2,4 GHz 5,8 GHz est-elle adaptée aux appareils WiFi et Bluetooth ?

Les plages de fréquences spécifiées couvrent un fonctionnement de 2,4 GHz et 5,8 GHz. La compatibilité dépend du protocole sans fil de l'appareil, de la bande de fréquence requise, du connecteur et de la conception RF. Pour les appareils ZigBee fonctionnant à 2,4 GHz, confirmez la configuration correspondante et validez les performances dans le produit final.

5. La configuration du connecteur ou du câble peut-elle être personnalisée ?

Des configurations d'antenne SMA personnalisées peuvent être disponibles pour différentes interfaces d'appareil et exigences d'installation. Fournissez le type de connecteur, la longueur du câble, la plage de fréquences et l'application cible afin que la configuration requise puisse être évaluée.

6. Cette antenne peut-elle être utilisée dans des capteurs intelligents et des équipements portables ?

Il peut convenir aux applications d'antenne WiFi pour capteurs intelligents et à d'autres produits sans fil compacts lorsque la plage de fréquences et les caractéristiques RF répondent aux exigences de l'appareil. Pour les équipements portables, évaluez l’espace de montage disponible, les matériaux du boîtier et la position de l’antenne avant de finaliser la conception.
