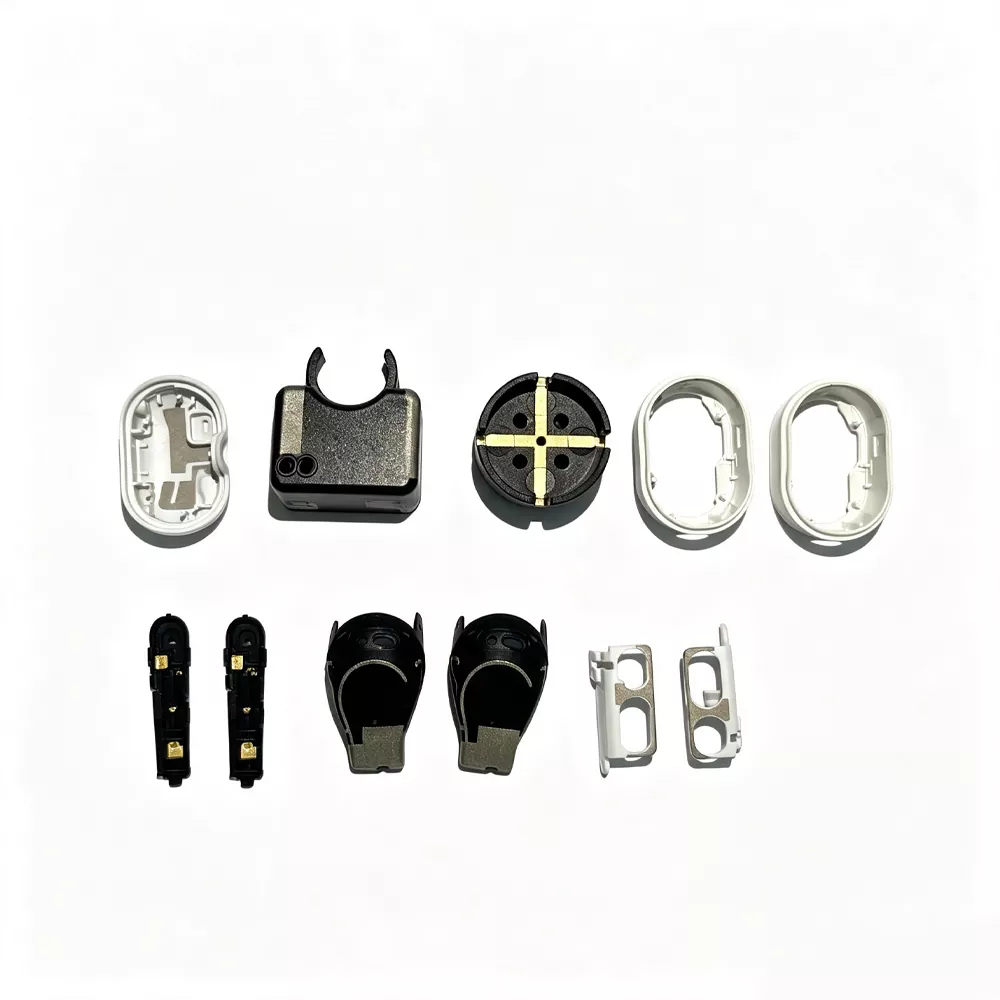

Antenne LDS

L'antenne LDS (Laser Direct Structuring Antenna) est une structure RF basée sur 3D-MID fabriquée en appliquant une activation laser sur des substrats en plastique moulés par injection, suivie d'un placage chimique sélectif pour former des traces d'antenne conductrices.

Le processus permet de définir directement des motifs conducteurs sur des composants de boîtier tridimensionnels, où la géométrie de l'antenne est intégrée dans la structure mécanique plutôt que assemblée en tant que pièce RF distincte.

Contrairement aux antennes classiques estampées ou en tôle qui nécessitent un montage discret à l'intérieur de l'appareil, l'antenne LDS intègre la structure rayonnante dans le boîtier ou le cadre interne en plastique, permettant au trajet de l'antenne de suivre des géométries 3D complexes tout en conservant des caractéristiques électriques définies.

D'un point de vue système, la technologie LDS appartient au 3D-MID (Dispositif d'interconnexion moulé en trois dimensions), où un seul composant moulé peut combiner des fonctions structurelles, conductrices et de boîtier grâce à la métallisation sélective des surfaces activées par laser.

Principe de fonctionnement

Le processus de fabrication des antennes LDS peut être divisé en quatre étapes principales :

Étape 1 – Moulage par injection : à l’aide de plastiques fonctionnels spécifiques au LDS (contenant des additifs composites organométalliques spéciaux), un support ou un boîtier en plastique tridimensionnel est produit par moulage par injection.

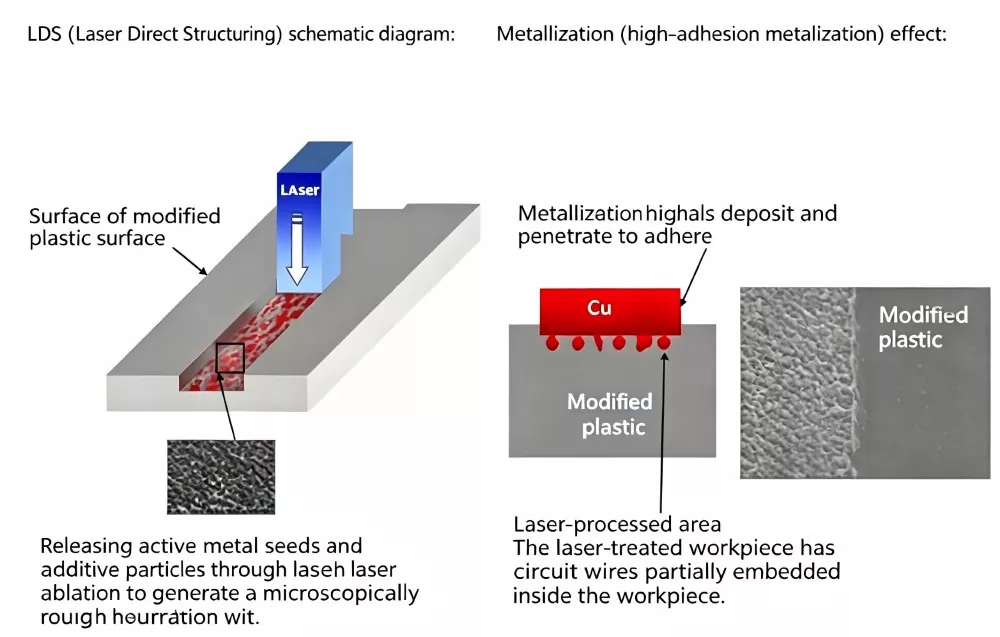

Étape 2 – Activation du laser : L'ordinateur contrôle le mouvement du laser en fonction de la trajectoire du motif conducteur, projetant le laser sur la surface du composant en plastique tridimensionnel et activant le motif du circuit en quelques secondes. Dans les zones irradiées par le laser, les additifs sont activés, créant une surface microscopiquement rugueuse propice au dépôt de métal.

Étape 3 – Placage chimique : placez les pièces en plastique activées dans un bain de placage chimique, où des métaux tels que le cuivre, le nickel et l'or sont déposés sélectivement sur les zones activées, formant des traces conductrices.

Étape 4 – Assemblage et tests : Le boîtier LDS du circuit d'antenne est connecté électriquement à la carte mère PCB via des contacts à ressort, des broches ou des connecteurs B2B. Après une inspection complète à l'aide d'un analyseur de réseau, l'ensemble est livré.

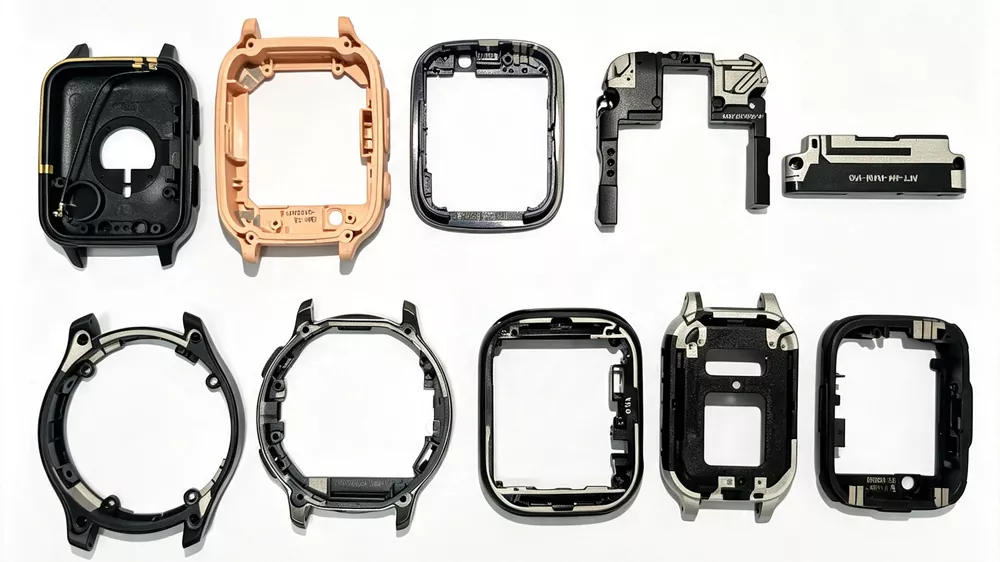

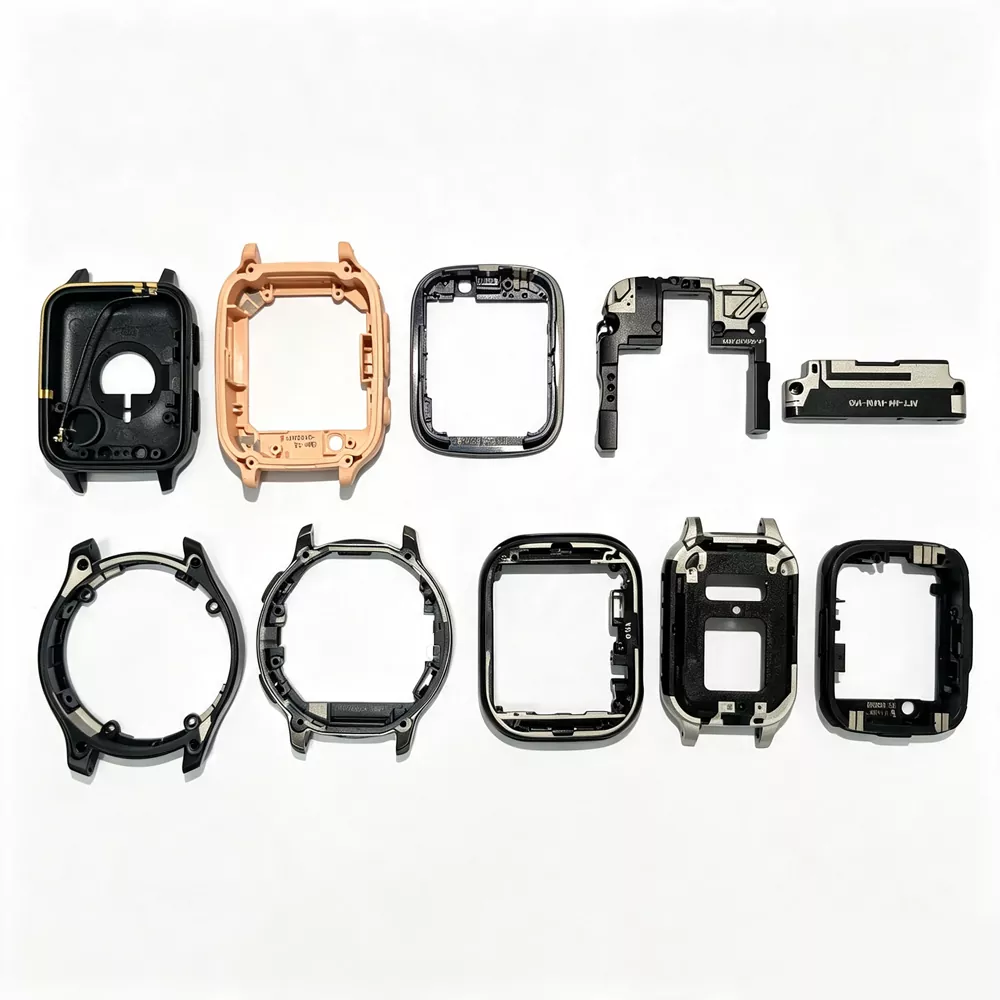

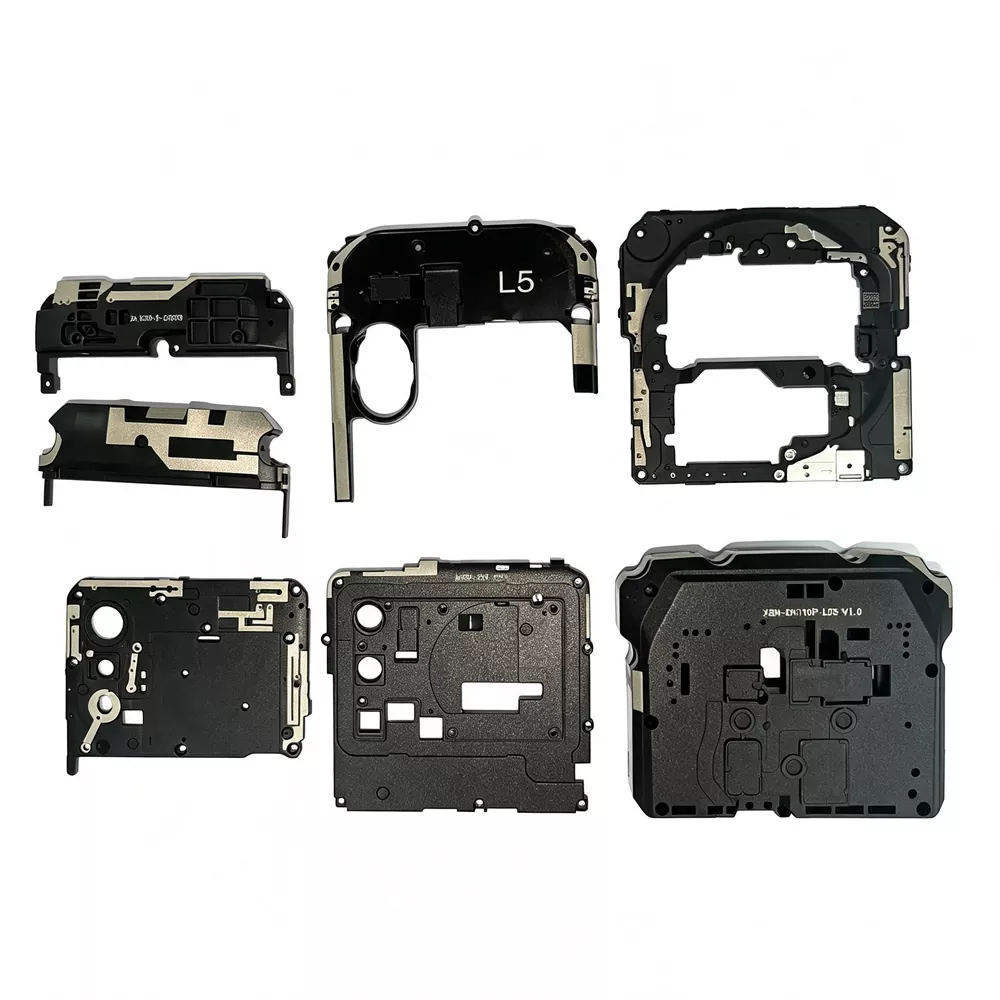

Appareils applicables

La technologie d'antenne LDS est largement utilisée dans de nombreux secteurs et applications sans fil :

Points de vente principaux

1. Capacité d’intégration spatiale élevée

Les antennes LDS peuvent être intégrées directement dans les boîtiers d'appareils ou les supports structurels, permettant ainsi des conceptions de produits plus fines sans compromettre de manière significative les performances RF. Le dégagement de l'antenne est obtenu grâce à un motif 3D précis sur des substrats en plastique, ce qui le rend adapté aux appareils sans fil multibandes compacts.

2. Stabilité de la production et cohérence des processus

La structuration laser offre une répétabilité élevée et une résolution de motif stable, ce qui la rend adaptée aux environnements de production continue. Chaque unité est généralement validée par des tests RF, avec des paramètres clés tels que S11 vérifiés pour garantir des performances adaptées aux objectifs de conception.

3. Interférence RF interne réduite

Étant donné que les motifs conducteurs sont formés directement sur le boîtier de l'appareil, les structures LDS réduisent la dépendance au câblage interne et minimisent les interférences causées par les composants métalliques à proximité à l'intérieur du boîtier.

4. Capacité d'intégration d'antenne multibande

Plusieurs antennes fonctionnelles (LTE / GSM / Wi-Fi / Bluetooth / GNSS) peuvent être intégrées sur un seul substrat 3D, réduisant ainsi le nombre global de composants et simplifiant l'architecture RF au niveau du système.

5. Capacité de conception RF 3D flexible

La technologie LDS prend en charge la mise en œuvre de géométries conductrices complexes sur des surfaces courbes, permettant à la disposition des antennes de suivre les contours mécaniques tout en maintenant des contraintes RF définies sur différentes bandes de fréquences.

Spécifications techniques

Processus de gravure au laser et précautions

（1）Remarques sur la conception des circuits conducteurs

① Le routage des traces sur les substrats LDS 3D doit éviter les transitions fréquentes à angle vif. Sur les structures multifaces, le routage continu sur les surfaces adjacentes améliore généralement la stabilité du processus et l'uniformité du placage, en particulier dans les boîtiers plus grands.

② La largeur minimale de trace définie par laser est généralement d'environ 0,2 mm, en fonction de la résolution de conception et de la géométrie du substrat.

③ L'espacement minimum entre les traces conductrices adjacentes est généralement maintenu au-dessus de 0,5 mm pour réduire le risque de formation de ponts de placage lors du dépôt électrochimique.

④ Le dégagement entre les zones conductrices et les limites de l'enceinte est normalement contrôlé à une échelle submillimétrique. Une distance tampon d'environ 1 à 2 mm près des parois de la cavité est généralement appliquée pour réduire la contamination des bords pendant le traitement laser.

⑤ La géométrie de la surface influence le comportement du placage. Les régions plates ont tendance à fournir une activation laser et une cohérence de revêtement plus stables, tandis que les surfaces courbes peuvent introduire des variations d'épaisseur et d'adhérence en raison des différences d'exposition angulaire.

⑥ Après la structuration au laser, les pièces sont transférées directement vers la galvanoplastie pour minimiser l'oxydation et la contamination de surface avant la métallisation.

(2) Exigences de stockage des produits LDS avant le placage et le revêtement

① Les pièces activées par laser doivent être stockées dans des conditions d'humidité contrôlées (généralement inférieures à 60 % d'humidité relative) et transférées au placage dès que le flux du processus le permet, afin de réduire le risque d'oxydation de surface.

② Le contact direct avec les surfaces traitées au laser est évité, car la contamination peut affecter la qualité du dépôt ultérieur du métal.

③ Des plateaux ou des accessoires dédiés sont utilisés pendant la manipulation et le transport pour maintenir la stabilité de la position et éviter les dommages de surface ou les micro-rayures.

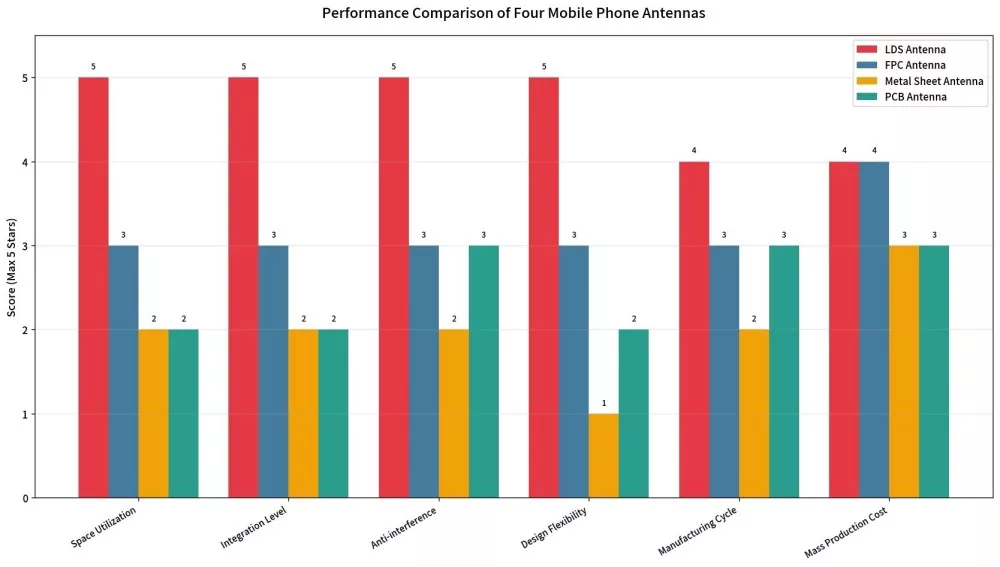

Comparez avec vos pairs

Processus de contrôle de qualité

1. Inspection des matériaux entrants : test de la teneur en additifs métalliques dans les particules de plastique spécialement conçues pour le LDS

2. Contrôle du moulage par injection : Précision dimensionnelle ±0,05 mm

3. Marquage laser : inspection optique automatisée AOI pour l'intégrité du circuit

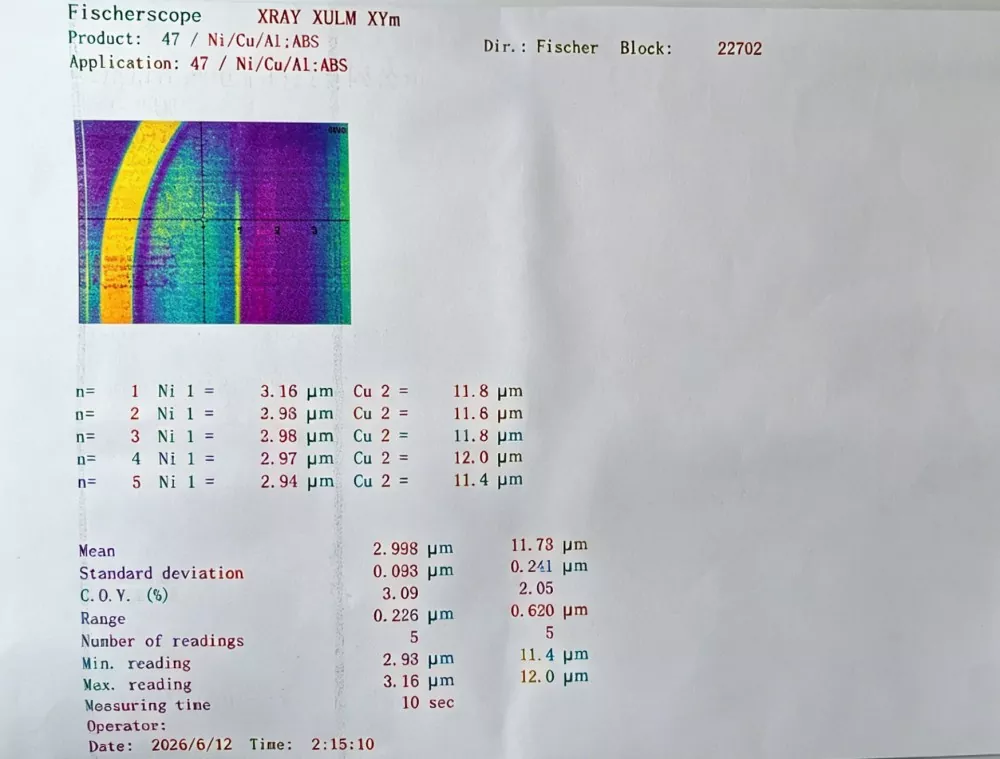

4. Placage chimique : inspection de l'uniformité de l'épaisseur du revêtement (couche de cuivre ≥ 5 μm, couche de nickel/or ≥ 0,1 μm)

5. Test RF : l'analyseur de réseau effectue une inspection complète de S11, du VSWR, du gain et de l'efficacité.

6. Inspection par échantillonnage de fiabilité : Cent grillesTest d'adhérence tout compris

En tant que fournisseur fiable, chaque lot de nos produits est accompagné d'un rapport de test qui peut être retracé jusqu'au lot de matières premières correspondant.

Comment choisir les produits d'antenne LDS

1. Afficher les exigences en matière de bande de fréquences

Spécifiez clairement les bandes de fréquences de communication que l'appareil doit prendre en charge : 2G/3G/4G/5G Sub-6 GHz, Wi-Fi 2,4G/5G/6E, GPS/GNSS, Bluetooth, NFC et autres. Différentes bandes de fréquences correspondent à différentes conceptions de routage d'antenne.

2. Vérifiez l'espace d'installation

- Le boîtier de l'appareil dispose-t-il d'un espace de disposition LDS suffisant ?

- L'antenne doit-elle suivre le routage le long d'une surface courbe 3D ? C'est précisément là que LDS excelle.

3. Vérifiez la sélection du substrat

Le matériau du substrat des antennes LDS doit être un plastique fonctionnel spécifique au LDS. Les options courantes incluent PC, ABS, PC+ABS et LCP. Différents matériaux ont leurs propres avantages et inconvénients en termes de résistance à la température, de constante diélectrique et de résistance mécanique.

4. Vérifiez le délai de livraison et la quantité minimale de commande.

En tant que fabricant, nous proposons :

- Exemple d'étape : 10 Prototypage rapide

- Petit lot : 100 à 1 000 pièces, livraison sous 2 semaines

- Production à grande échelle : La capacité mensuelle dépasse les 100 000 unités, avec des délais de livraison garantis.

FAQ

Q : Quelle est la différence entre une antenne LDS et une antenne FPC ?

R : Une antenne FPC est une solution de circuit flexible installée à l’intérieur de l’appareil, nécessitant un espace plan dédié. UnAntenne LDSest directement structuré au laser sur le boîtier ou le support de l'appareil, permettant une meilleure adaptation aux surfaces 3D et une meilleure utilisation de l'espace. Il offre également une capacité d'intégration plus élevée et des performances anti-interférences plus élevées par rapport aux solutions FPC traditionnelles.

Q : Quelle est la quantité minimale de commande pour la personnalisation ?

R : Aucune quantité minimale de commande n’est requise pendant la phase d’échantillonnage. Nous prenons en charge les demandes d'échantillons, la production en petits lots à partir de 100 pièces et les commandes de plus gros volumes en fonction des exigences du client. En tant qu'usine directe, nous fournissons un support de production flexible tout au long des différentes étapes du projet.

Q : Quelles informations sont requises pour la personnalisation ?

R : Les clients peuvent fournir des dessins CAO 3D de l'appareil (format STEP ou IGS), de la bande de fréquence cible, de la disposition du PCB et du type de connecteur. Notre équipe d'ingénierie se chargera de la conception du routage, de l'optimisation de la simulation et de la vérification des prototypes.

Q : Cette technologie peut-elle prendre en charge les applications à ondes millimétriques 5G ?

R : Oui. La technologie prend en charge les conceptions d’antennes pour les bandes de fréquences inférieures à 6 GHz et celles des ondes millimétriques. La solution finale sera optimisée en fonction de la structure de l'appareil, de l'espace disponible et des performances de fréquence requises.

Q : Quelle est la durée de vie de l’antenne ?

R : Les tests de fiabilité montrent qu'après 100 cycles thermiques de -40 ℃ à +85 ℃ et des tests à haute température/humidité élevée à 85 ℃/85 % RH pendant 168 heures, la dégradation des performances reste inférieure à 5 % tandis que l'adhérence reste stable. La durée de vie conçue peut dépasser 10 ans.

Q : Pouvez-vous fournir une assistance pour le réglage de l'antenne ?

R : Oui. Nous fournissons des services de réglage complets, y compris la simulation, le prototypage et l'optimisation au niveau du système, aidant ainsi les produits à répondre aux exigences de certification telles que CTA, CE et FCC.
