Antennes FPC ou PCB : principales différences entre les appareils électroniques compacts

Choisir une antenne pour un appareil électronique compact implique bien plus que trouver un composant adapté à l'espace disponible. L'antenne doit fonctionner avec la disposition du circuit imprimé, le boîtier, la fréquence de fonctionnement et les composants environnants de l'appareil.

Les antennes FPC et les antennes PCB sont deux options pour les conceptions sans fil intégrées. Les deux peuvent être utilisés dans l’électronique compacte, mais ils diffèrent par leur construction, leurs exigences d’installation et leur intégration dans le processus de fabrication.

Pour les ingénieurs développant des appareils IoT, des tablettes, des appareils électroniques portables et des terminaux sans fil, comprendre ces différences dès le début peut aider à éviter des modifications de conception inutiles lors du prototypage.

Qu'est-ce qu'une antenne FPC ?

Une antenne FPC utilise un motif conducteur sur un substrat de circuit imprimé flexible. Sa structure fine lui permet d'être installé dans des espaces étroits adaptés ou le long de certaines surfaces courbes à l'intérieur d'un boîtier électronique.

Cela peut être utile lorsque le PCB principal ne fournit pas suffisamment d'espace approprié pour l'antenne ou lorsque le boîtier de l'appareil nécessite une position de montage différente.

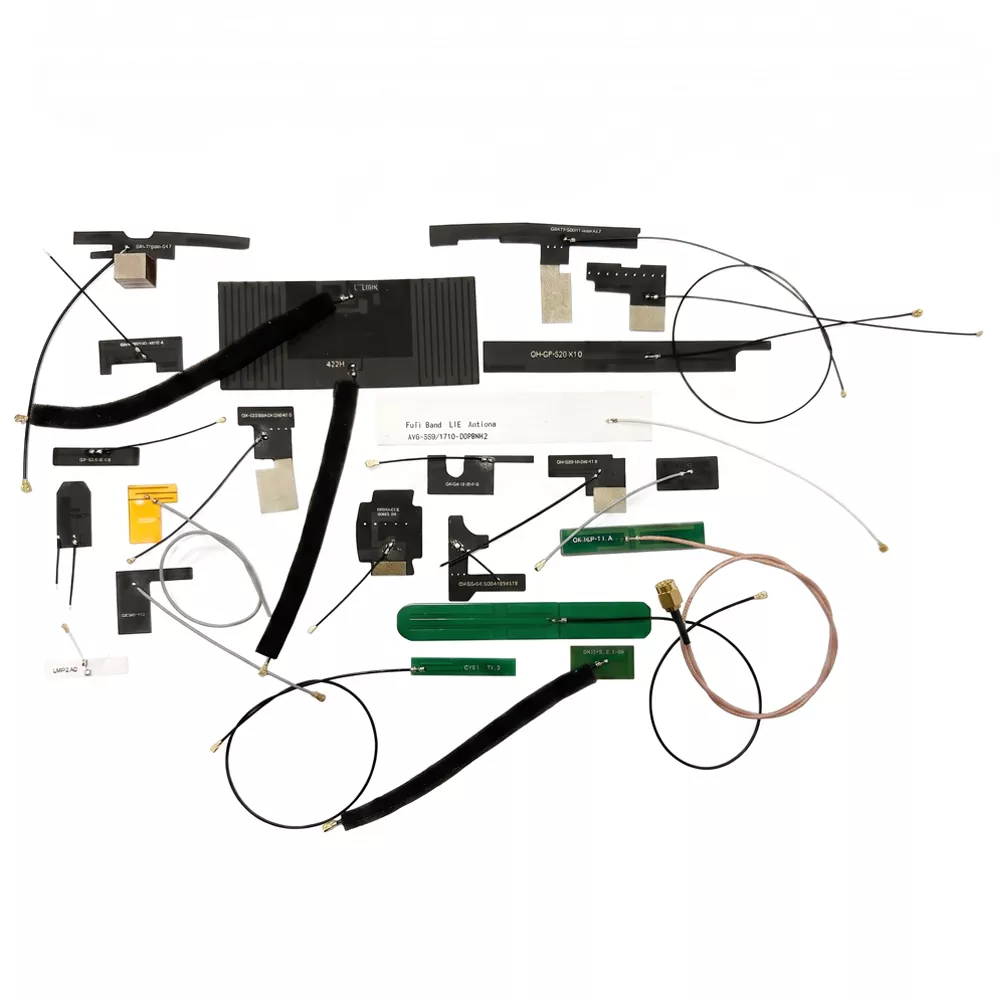

Les applications typiques incluent l'électronique portable, les terminaux portables, les appareils portables et les équipements IoT compacts. LeGamme d'antenne FPCde Qianmu couvre les solutions d'antennes intégrées pour différentes applications sans fil, avec des spécifications sélectionnées en fonction des exigences de l'appareil.

Lors de l'évaluation d'une antenne FPC, les ingénieurs doivent vérifier ses dimensions, sa fréquence de fonctionnement, ses options de câbles et de connecteurs, sa méthode de montage et son dégagement par rapport aux composants métalliques à proximité.

Qu'est-ce qu'une antenne PCB ?

Une antenne PCB est formée par un motif conducteur sur une carte de circuit imprimé. Selon la conception, il peut être intégré au PCB principal ou placé sur une carte dédiée.

Cette approche peut réduire le besoin d'un composant d'antenne séparé lorsque le circuit imprimé dispose de suffisamment d'espace pour l'élément rayonnant et son espace requis. Il est souvent envisagé pour les modules sans fil, les contrôleurs IoT, les équipements de maison intelligente et d'autres produits dotés d'une disposition de carte relativement stable.

Cependant, une antenne PCB n’est pas automatiquement l’option la moins coûteuse ou la plus performante. Ses résultats dépendent de la géométrie de l'antenne, du plan de masse, des matériaux de la carte, des composants à proximité et du boîtier final.

de Qianmusolutions d'antenne intégréesincluent des approches basées sur FPC et intégrées sur PCB pour différentes structures de dispositifs.

Antenne FPC vs antenne PCB : principales différences

La différence pratique réside dans la façon dont chaque antenne s’intègre dans le produit. Une antenne FPC offre plus de liberté de placement, tandis qu'une antenne PCB peut simplifier l'intégration lorsque le circuit imprimé a été conçu autour d'elle.

Aucun des deux types ne garantit de meilleures performances sans fil sans test sur l’appareil prévu.

1. Espace d'installation et conception mécanique

L’espace disponible est souvent le premier facteur à évaluer.

Une antenne FPC peut être placée le long d'un mur d'enceinte ou dans une zone interne étroite, à condition que les limites de courbure de l'antenne, les conditions de montage et les exigences électriques soient respectées. Cela peut être utile dans les appareils où la batterie, l'écran et la carte mère occupent la majeure partie de l'espace disponible.

Une antenne PCB nécessite une zone appropriée sur le circuit imprimé. Sa disposition doit tenir compte de l'élément rayonnant, du plan de masse et de l'espacement par rapport aux autres composants.

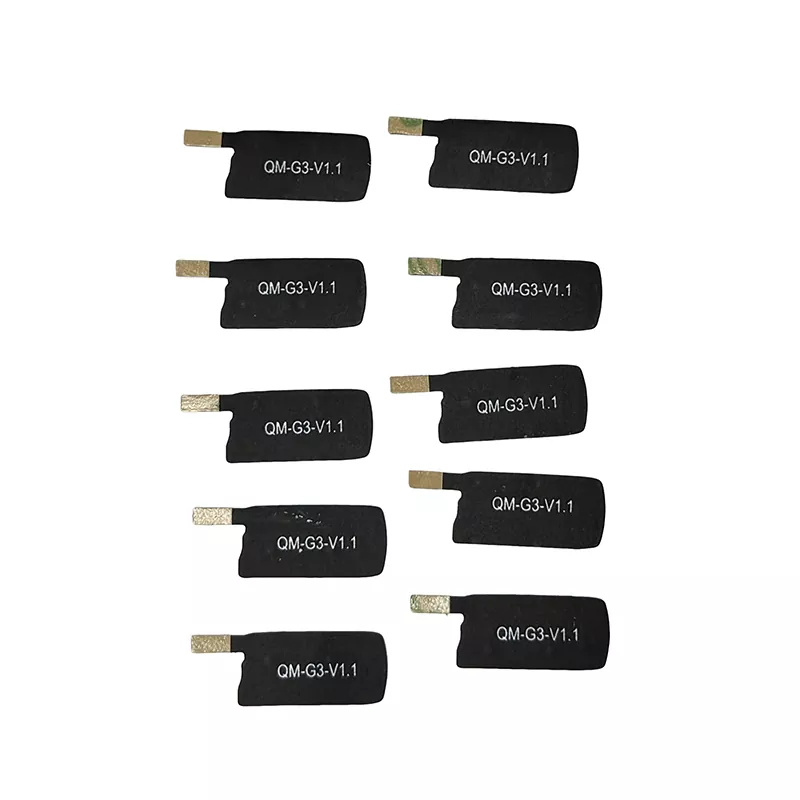

Par exemple, une tablette avec une disposition interne très compacte peut bénéficier de l’évaluation d’une antenne flexible qui peut être positionnée à l’écart des zones très fréquentées. de QianmuAntenne tablette FPC ultra fineest un produit pertinent à examiner lors de l’évaluation de ce type d’intégration.

Le choix final doit être basé sur la conception mécanique complète plutôt que sur les seules dimensions de l'antenne.

2. Performances RF et stabilité du signal

Une antenne flexible ne fournit pas automatiquement une réception plus forte et une antenne intégrée au PCB n'est pas nécessairement plus stable.

Les performances dépendent de la fréquence de fonctionnement, de la géométrie de l'antenne, de l'adaptation d'impédance, de la référence à la terre, des matériaux du boîtier et des composants environnants. Les piles, les supports métalliques, les écrans et les câbles peuvent tous affecter l'antenne installée.

Avant de sélectionner une antenne, les ingénieurs doivent confirmer les paramètres suivants :

• Fréquence de fonctionnement et bande passante requise

• Impédance et VSWR

• Gain et diagramme de rayonnement

• Dégagement du plan de masse et de l'antenne

• Exigences relatives aux connecteurs et aux câbles d'alimentation

• Performances dans l'enceinte finie

Pour les appareils sans fil compacts, il est particulièrement important de tester l'antenne dans la position d'installation réelle. Les résultats obtenus à partir d'une antenne autonome peuvent ne pas représenter ses performances une fois l'antenne assemblée dans le produit final.

3. Coût de fabrication et assemblage

Le coût total dépend de la conception complète de l’appareil, et pas seulement du prix de l’antenne.

Une antenne PCB peut réduire les composants séparés et les étapes d'assemblage lorsqu'elle s'adapte à une configuration de carte existante. Toutefois, si la conception nécessite des modifications des dimensions du PCB, du routage ou du placement des composants, ces modifications peuvent augmenter le travail de développement.

Une antenne FPC est un composant distinct et peut nécessiter du matériel de fixation supplémentaire, un câble ou un connecteur. Cela peut néanmoins s'avérer plus pratique lorsqu'il évite une refonte majeure du PCB ou du boîtier.

Pour les projets OEM, comparez les coûts suivants :

• Fabrication d'antennes

• Modifications des circuits imprimés et des boîtiers

• Câbles, connecteurs et matériel de montage

• Assemblage et contrôle

• Tests de prototypes et réglage RF

• Volume de production et demande attendue

Demander des devis basés sur les mêmes exigences techniques fournit une comparaison plus utile que de juger les deux technologies par le prix de leurs composants de base.

4. Quelle antenne convient à votre application ?

La conception appropriée dépend de la structure physique de l'appareil et des exigences sans fil.

Appareils portables et portables :Une antenne FPC peut valoir la peine d'être évaluée lorsque le boîtier est incurvé ou que la disposition interne laisse un espace limité pour une structure d'antenne rigide.

Produits pour la maison intelligente et l'IoT :Les deux options peuvent convenir. La décision dépend de la norme sans fil, de la disposition de la carte, du boîtier et du processus d'assemblage.

Équipements sans fil industriels :Une antenne PCB peut bien fonctionner lorsque la disposition de la carte est fixe et qu'un espace suffisant est disponible. Une antenne FPC peut être utile lorsque l'espace de montage est restreint.

Tablettes et terminaux portables :Une antenne flexible peut offrir des options de positionnement supplémentaires, en particulier lorsque la structure interne est encombrée. Le choix final nécessite encore une validation RF.

de Qianmugamme de produitscomprend des catégories d'antennes internes et externes pour différentes applications sans fil. L'examen des structures de produits disponibles ainsi que des dessins des appareils peut aider à affiner les options appropriées.

5. Quelles informations sont nécessaires pour une antenne personnalisée ?

Avant de demander un devis ou un prototype, préparez les détails clés de l’application envisagée :

1. Bande de fréquence :Spécifiez les fréquences de fonctionnement requises et les normes sans fil.

2. Dimensions disponibles :Fournissez la taille maximale de l’antenne et la zone d’installation disponible.

3. Structure de l'appareil :Partagez les dessins des PCB, les dimensions du boîtier et les positions des composants métalliques ou des batteries à proximité.

4. Exigences RF :Identifiez l'impédance cible, la bande passante, le VSWR, le gain et d'autres critères de performances applicables.

5. Méthode de connexion :Confirmez si la conception nécessite une connexion PCB directe, un câble coaxial, un connecteur IPEX ou une autre interface.

6. Exigences de test :Spécifiez toutes les mesures RF requises ou la validation au niveau du produit.

7. Plan de fabrication :Fournissez la quantité de prototype, le volume de commande attendu et le calendrier de développement.

Ces détails aident à déterminer si une antenne FPC, une antenne PCB ou une autre structure d'antenne intégrée est appropriée pour le projet.

Foire aux questions

Une antenne FPC est-elle meilleure qu'une antenne PCB ?

Pas dans toutes les applications. Les antennes FPC offrent une plus grande flexibilité dans le placement physique, tandis que les antennes PCB peuvent simplifier l'intégration lorsque la disposition de la carte offre suffisamment d'espace. Le bon choix dépend de la structure de l'appareil et des exigences RF.

Les antennes FPC et PCB peuvent-elles prendre en charge le Wi-Fi et le Bluetooth ?

Oui. Les deux peuvent être conçus pour les applications Wi-Fi et Bluetooth, y compris les produits 2,4 GHz. La compatibilité dépend de la conception de l'antenne, de la bande passante, de l'adaptation et des conditions d'installation.

Une antenne PCB coûte-t-elle toujours moins cher ?

Non. Une antenne PCB peut réduire les composants séparés et le travail d'assemblage, mais la refonte des PCB peut augmenter les coûts de développement. Une antenne FPC peut être plus économique lorsqu'elle évite des modifications majeures de la carte mère ou du boîtier.

Qu'est-ce qui affecte les performances d'une antenne intégrée ?

La fréquence de fonctionnement, la géométrie de l'antenne, le plan de masse, l'adaptation d'impédance, les matériaux du boîtier et les composants à proximité peuvent tous influencer les performances. Les tests sur l’appareil fini sont essentiels.

Qianmu peut-il fournir une antenne FPC personnalisée ?

La page de l'antenne FPC de Qianmu décrit les options de personnalisation disponibles, notamment les dimensions, la fréquence, les connecteurs, les câbles et les méthodes d'installation. Les spécifications finales doivent être confirmées par rapport aux exigences RF et mécaniques du projet.

Choisir entre les antennes FPC et PCB

La décision entre une antenne FPC et une antenne PCB doit commencer par la disposition de l'appareil, la fréquence de fonctionnement et les performances sans fil requises. La flexibilité de l'installation, les étapes d'assemblage et le coût total de développement doivent ensuite être évalués ensemble.

Pour les produits électroniques compacts, la confirmation précoce de la position de l'antenne et le test de la conception dans son boîtier prévu peuvent réduire les changements évitables ultérieurement au cours du développement.

Pour évaluer une option appropriée, examinez les solutions d'antenne FPC de Qianmu et d'autres options d'antenne intégrées ainsi que les exigences de votre appareil.
