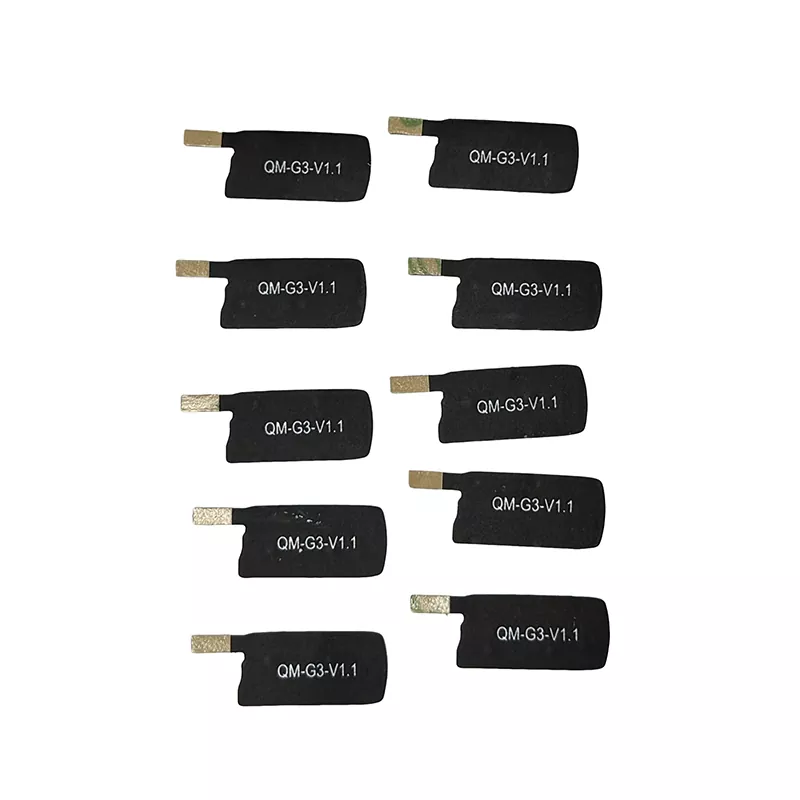

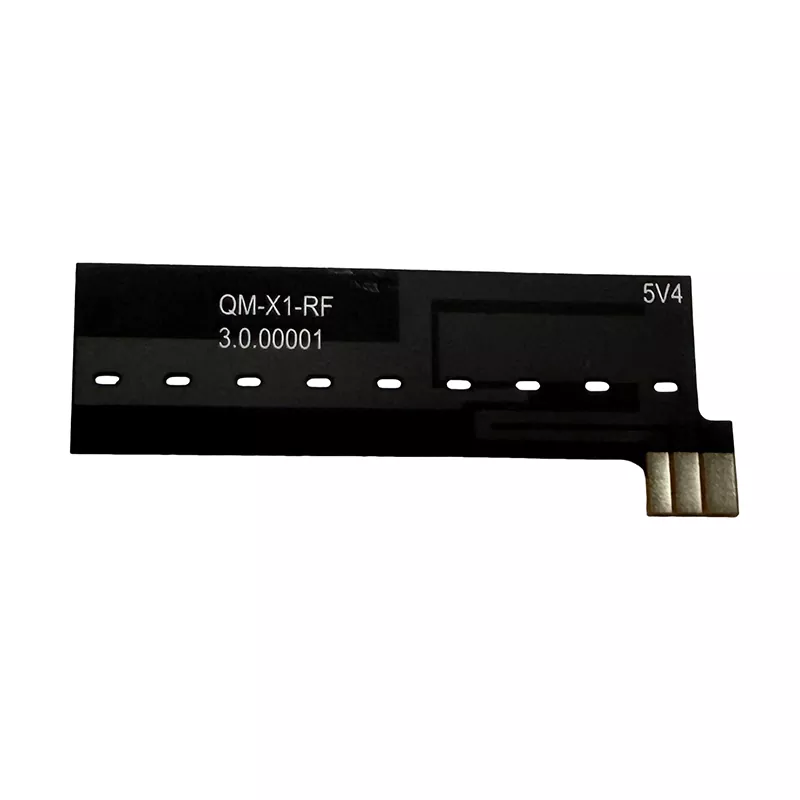

Antenne tablette FPC ultra fine

L'antenne tablette FPC ultra fine est une antenne plate intégrée fabriquée à l'aide de la technologie des circuits imprimés flexibles. Contrairement aux antennes rigides traditionnelles, aux antennes à ressort et aux antennes en céramique, ses principaux avantages incluent un profil ultra fin, une flexibilité de déformation et un montage planaire.

L'antenne utilise un substrat haute fréquence PI/LCP, doté d'une gravure précise du circuit et d'une impédance uniforme. Doté d'un support adhésif intégré, il ne nécessite aucune fixation par vis. Spécialement conçu pour les espaces compacts, irréguliers et incurvés à l'intérieur des appareils, il résout les problèmes courants des antennes traditionnelles tels que la saillie, l'occupation de l'espace, la susceptibilité à la casse et les performances instables du signal.

Principe de fonctionnement

L'antenne tablette FPC ultra-mince fonctionne sur la base des principes du rayonnement électromagnétique et de la résonance RF, en utilisant des motifs rayonnants métalliques gravés avec précision pour résonner sur la bande de fréquence cible, permettant ainsi une transmission et une réception efficaces des ondes électromagnétiques.

Le substrat du produit présente une faible perte diélectrique et une cohérence d'impédance de ligne élevée, réduisant efficacement l'atténuation du signal radiofréquence. La structure plate et planaire optimise les angles de rayonnement, minimisant les interférences de blindage provenant des composants internes tels que les boîtiers métalliques et les batteries, garantissant ainsi une connectivité réseau stable, un couplage Bluetooth et une transmission de positionnement.

Noyau du produit

• Compatibilité ultra-mince : l'épaisseur finie varie de 0,1 mm à 0,3 mm, n'occupant pratiquement aucune hauteur interne après l'installation, ce qui la rend idéale pour les conceptions d'appareils ultra-minces et la solution d'antenne préférée pour les appareils intelligents minces.

• Haute flexibilité et résistance à la flexion : testés sur 1 000 cycles de flexion sans rupture, délaminage ou dégradation des performances. Convient aux applications répétées d'ouverture, de pliage et de surface incurvée, offrant une durabilité dépassant de loin celle des antennes intégrées classiques.

• Faible perte et gain élevé : Améliorée par un matériau de substrat haute fréquence à faible perte, la transmission du signal est stable avec un rapport d'onde stationnaire de tension (VSWR) ≤1,5, résolvant efficacement les problèmes courants des utilisateurs tels que la déconnexion longue distance, la faible pénétration à travers les murs, le retard et les connexions interrompues.

• Installation facile sans perçage : livré avec un support adhésif 3M puissant : il suffit de décoller et de coller, aucune soudure ni vis n'est nécessaire, ce qui réduit considérablement les coûts de main-d'œuvre et les taux de défauts pour les clients.

• Personnalisation pleine bande : peut être personnalisée pour n'importe quelle bande de fréquences, notamment 2,4G, 5G, 6G, Bluetooth, 4G LTE, GPS et NB-IoT selon les exigences du client, avec des dimensions, une longueur de câble et des connecteurs réglables selon les besoins.

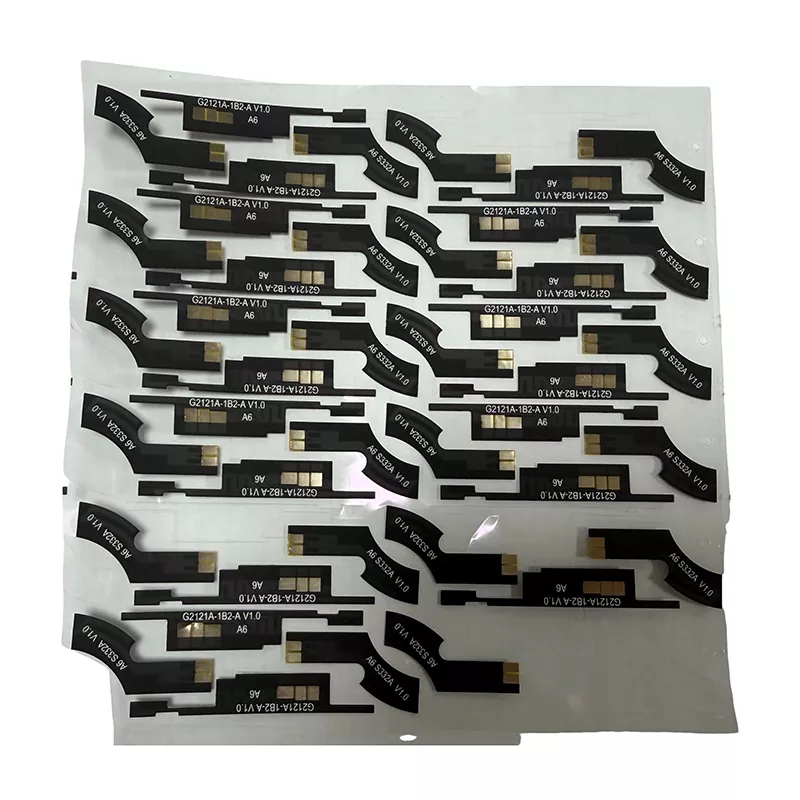

• Haute cohérence des lots : la production de masse via des chaînes d'assemblage automatisées garantit que l'impédance, le gain et l'écart de fréquence sont étroitement contrôlés dans une plage étroite pour chaque lot, offrant ainsi des performances stables sans variation d'un lot à l'autre.

Spécifications techniques

Scénarios d'application

Les antennes pour tablettes FPC ultra fines, avec leurs avantages en matière de légèreté et de stabilité, sont bien adaptées au matériel intelligent mince dans plusieurs secteurs, s'intégrant facilement dans divers espaces internes compacts et permettant divers scénarios d'application.

Applications électroniques grand public : montres intelligentes, bracelets de fitness, étuis pour écouteurs sans fil, banques d'alimentation portables et mini haut-parleurs Bluetooth : parfaitement adaptés aux conceptions ultra-minces, sans renflement ni saillie de coque.

Scénarios IoT : capteurs de portes et de fenêtres, capteurs de température et d'humidité, serrures de porte intelligentes, passerelles sans fil et terminaux LoRa IoT, garantissant une transmission stable à longue portée et à faible consommation.

Applications industrielles et automobiles : mini-terminaux de positionnement automobiles, appareils portables industriels, instruments de test portables et mini-caméras de sécurité, résistants aux températures et aux interférences extrêmes, adaptés aux conditions de fonctionnement complexes.

Avantages du produit par rapport aux concurrents

Les antennes FPC courantes sur le marché souffrent souvent de problèmes tels qu'une épaisseur excessive, une susceptibilité aux dommages, des spécifications de signal exagérées et des variations importantes d'un lot à l'autre. Notre antenne pour tablette FPC ultra-fine a été spécifiquement optimisée, offrant des avantages clairement différenciés.

• Avantage d'épaisseur : alors que les concurrents proposent généralement 0,4 à 0,6 mm, notre produit est ultra fin (à peine 0,1 mm), idéal pour les appareils extrêmement légers et offrant une compatibilité industrielle plus large.

• Avantages du processus : grâce à une gravure de précision et à une fabrication en salle blanche, les lignes du circuit sont uniformes et sans bavures, éliminant les risques de rupture de fil et de déconnexion intermittente que l'on trouve couramment dans les antennes ordinaires.

• Avantages en termes de performances : le gain réel répond aux spécifications sans exagération, avec des performances stables dans des environnements à haute et basse température. En revanche, les produits concurrents moins chers souffrent souvent d’une atténuation du signal à haute température et de problèmes de déconnexion à basse température.

• Avantage de la personnalisation : en tant que fabricant direct, nous pouvons créer rapidement des moules et modifier les dimensions, les longueurs de câbles et les connecteurs. En revanche, la plupart des concurrents proposent uniquement des articles en stock standard, ce qui entraîne des délais de personnalisation plus longs et des options de modification limitées.

• Avantage du contrôle qualité : tests à la mise sous tension à 100 % et inspection par échantillonnage d'impédance, avec un taux de défauts contrôlé en dessous de 0,3 %, nettement inférieur à la moyenne du secteur de 2 %.

Guide d'installation

L'antenne tablette FPC ultra fine n'offre aucune barrière d'installation, ne nécessitant aucun équipement spécialisé : l'assemblage peut être rapidement effectué manuellement, améliorant considérablement l'efficacité de la production du client.

Étape d'installation 1 : nettoyez la surface de montage : éliminez la poussière, les taches d'huile et les bavures de la zone de montage interne de l'appareil pour garantir une surface plane et sèche, évitant ainsi une mauvaise adhérence ou un détachement du support adhésif.

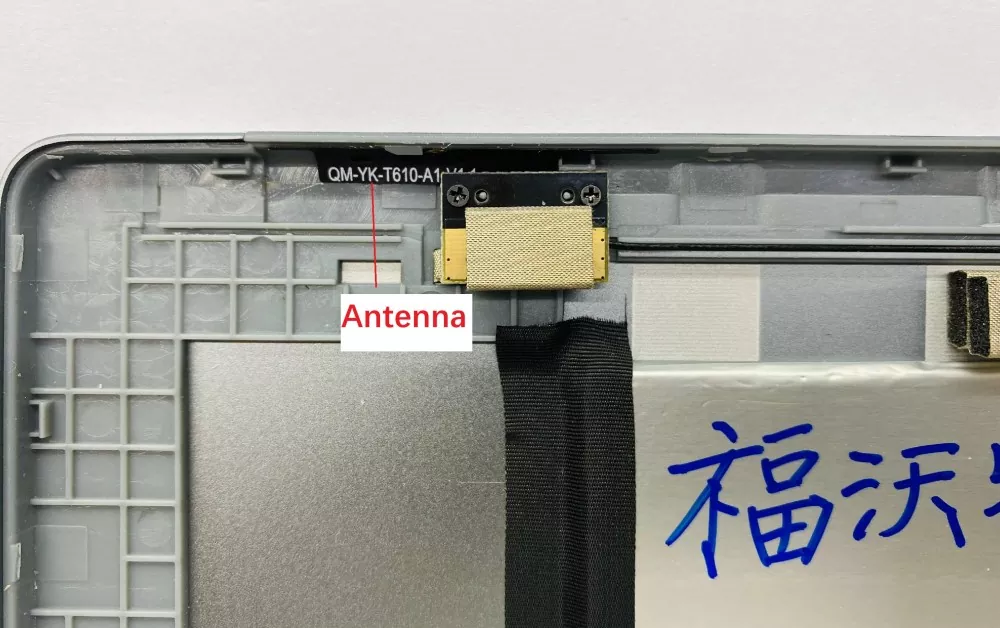

Étape d'installation 2 : Positionner et retirer le film adhésif : Alignez l'antenne avec l'emplacement désigné en fonction de la structure de l'équipement. Retirez le film protecteur de l'arrière de l'antenne et évitez tout contact direct avec la zone adhésive ou les circuits à mains nues.

Étape 3 : Aligner et appuyer : Alignez doucement le film, puis appuyez uniformément pendant 3 à 5 secondes pour garantir l'absence de bulles d'air ou de bords soulevés. Pour les surfaces courbes, appliquez une pression par sections.

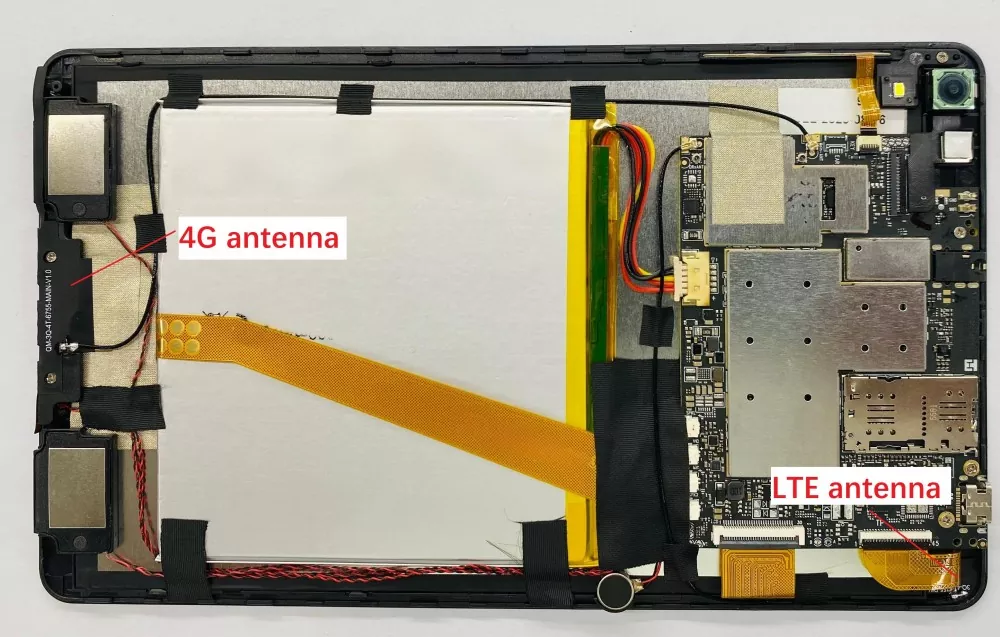

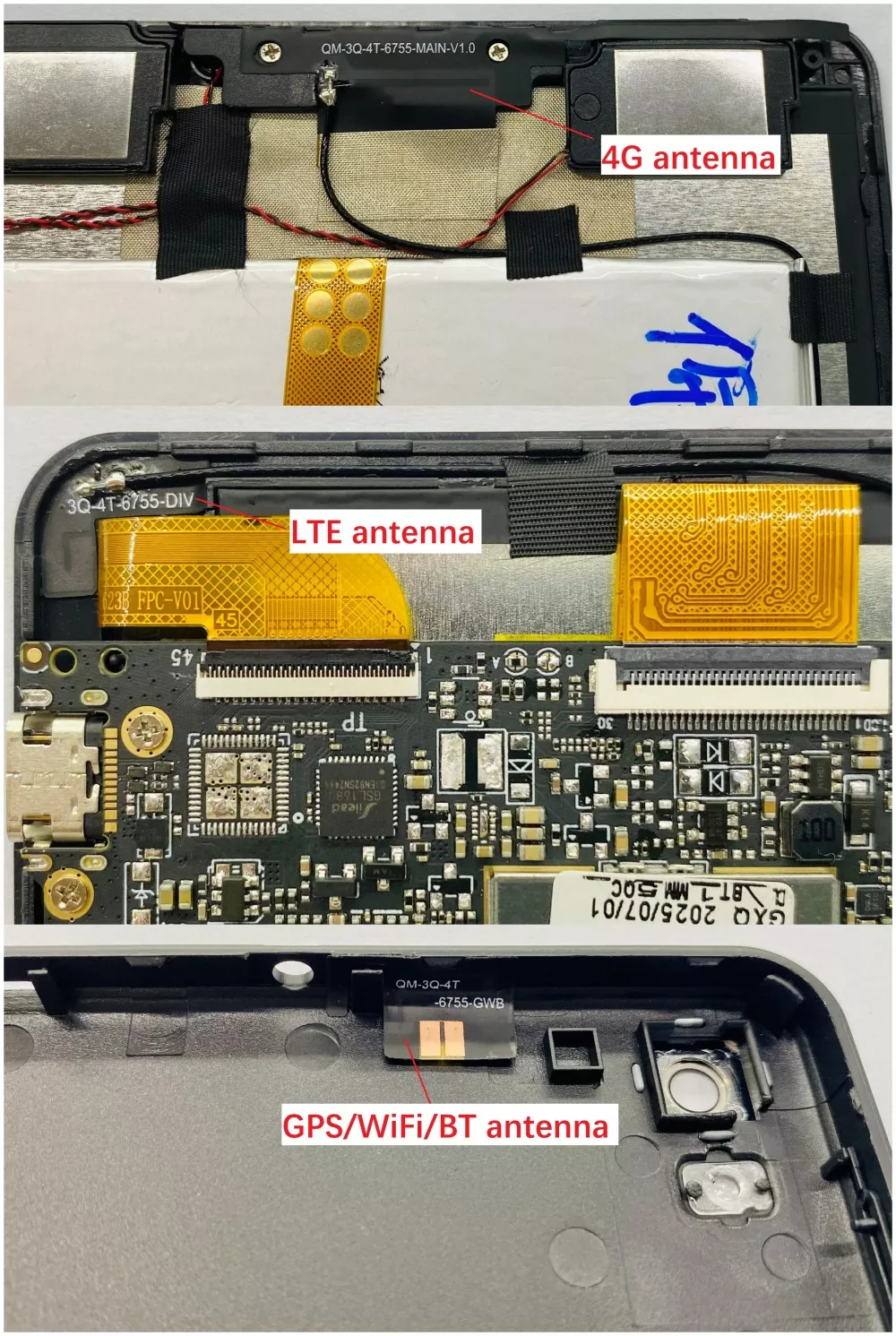

Précautions d'installation : Ne pas placer directement contre de grandes surfaces métalliques telles que des batteries, des capots de blindage ou des puces de carte mère. Maintenez un espace libre de 3 à 5 mm pour maximiser les performances du signal.

Certification et assurance qualité

Qualifications de l'entreprise : Possède une licence commerciale valide, une usine de fabrication indépendante, un atelier de production en salle blanche et un laboratoire d'essais professionnel. Des sites de bureau, de production et de contrôle qualité sont disponibles pour une vérification sur place ; pas une société commerciale intermédiaire.

Certification du produit : tous les produits ont passé les certifications d'exportation, notamment ROHS, REACH et CE, répondant aux normes mondiales d'accès au marché pour l'Europe, les États-Unis, l'Asie du Sud-Est et d'autres régions. La documentation complète de certification est disponible sur demande.

Système d'inspection de contrôle qualité : échantillonnage des matières premières à la réception, inspections en cours de production, tests de mise sous tension à 100 % des produits finis, tests de vieillissement et tests de flexion. Les dossiers d'inspection et les échantillons sont conservés pour chaque lot afin d'assurer la traçabilité après vente.

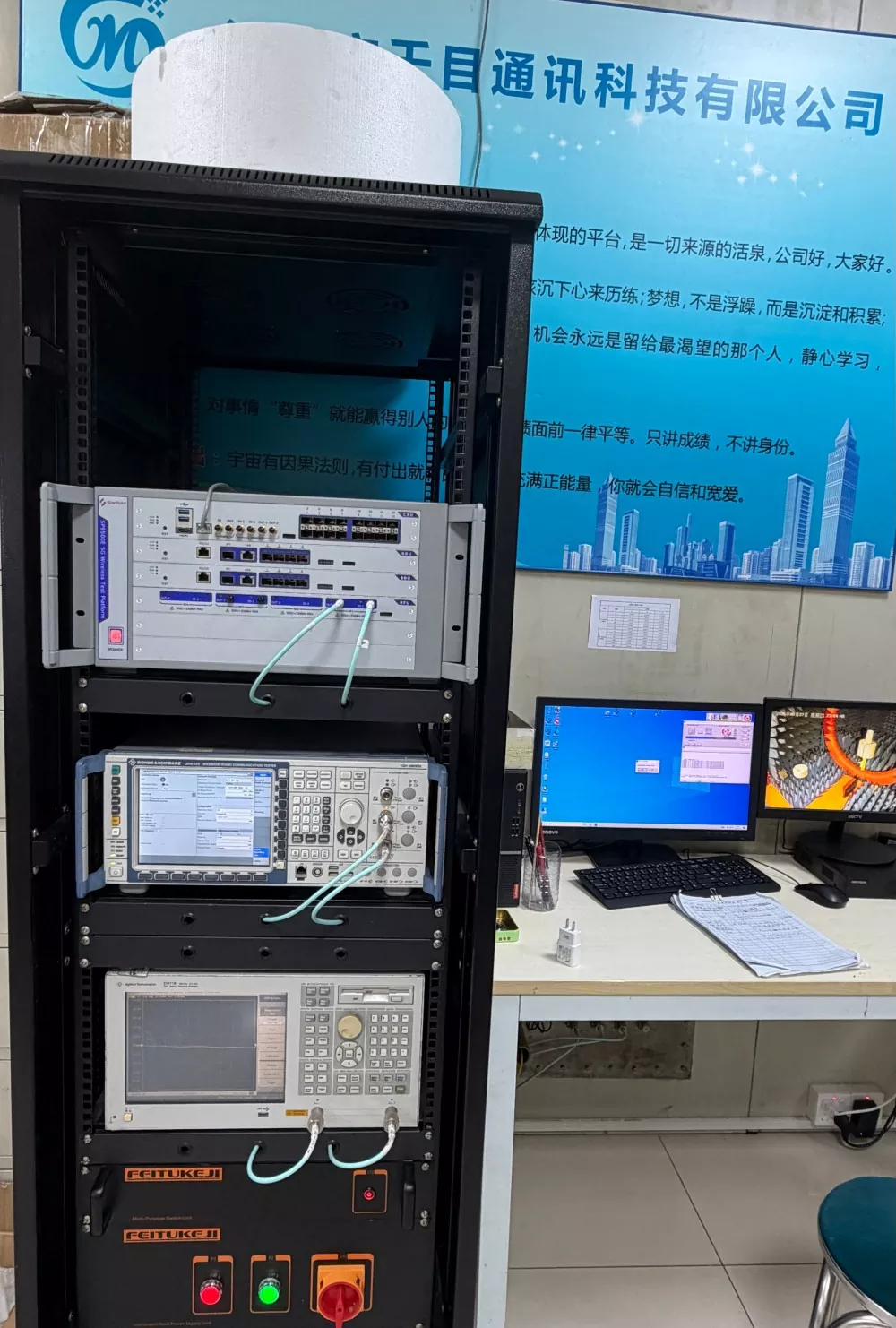

Preuve de capacité de production : les lignes de production internes automatisées de gravure et de stratification, ainsi que les équipements d'inspection RF, permettent une production quotidienne de plus de 80 000 pièces, capables de répondre aux exigences de livraison des commandes à grande échelle des principaux clients.

Guide de sélection des produits

Lors de la sélection d'antennes pour tablette FPC ultra fines, les clients n'ont pas besoin de choisir aveuglément des options à faible coût : en les adaptant précisément aux exigences de l'équipement, ils peuvent efficacement éviter les pièges.

1. Sélectionnez le modèle en fonction de l'épaisseur de l'appareil : Pour les appareils ultra-fins, privilégiez la version 0,1 mm ; pour les appareils standard, choisissez la version standard de 0,2 à 0,3 mm pour équilibrer performances et compatibilité structurelle.

2. Sélectionnez les modèles en fonction des scénarios d'application : choisissez des modèles standard pour les appareils intérieurs à température ambiante ; préférez les modèles robustes à haute et basse température pour les équipements extérieurs automobiles et industriels, qui offrent une plus grande résistance aux intempéries.

3. Sélectionnez les modèles en fonction des exigences en matière de bandes de fréquences : définissez clairement les bandes de fréquences requises telles que WiFi, Bluetooth, 4G et GPS. Notre société peut faire correspondre avec précision les antennes résonantes correspondantes, évitant ainsi les problèmes de mauvaise performance du signal et d'incompatibilité associés aux modèles génériques.

4. Donnez la priorité à l'approvisionnement direct en usine : choisissez des usines qui permettent les tests sur site, la personnalisation et fournissent des rapports de certification pour éviter les problèmes tels que les majorations intermédiaires, les spécifications exagérées et le manque de support après-vente.

Pourquoi choisir Qianmu Communications

En tant que fournisseur chinois avec 17 ans d'expertise approfondie dans l'industrie des antennes RF, nous nous spécialisons dans la recherche, le développement et la fabrication d'antennes pour tablettes FPC ultra-fines, instaurant la confiance grâce à des capacités authentiques et des données solides.

1. Équipe technique professionnelle : nous disposons d'une équipe d'ingénieurs RF avec plus de 10 ans d'expérience, capables d'optimiser les solutions de disposition d'antenne pour les clients et de résoudre des problèmes complexes tels que le blindage du signal, une mauvaise pénétration des murs et des interférences élevées.

2. Service de personnalisation rapide : articles en stock expédiés le jour même ; des conceptions personnalisées avec des solutions fournies dans les 24 heures, un prototypage rapide en 3 à 5 jours et une livraison en gros sous 7 à 10 jours, ce qui est nettement plus rapide que les normes de l'industrie.

3. Avantage coût-efficacité : Avec notre propre usine de production et de vente directe, nous éliminons les majorations intermédiaires. Les commandes groupées peuvent être proposées au prix final de l'usine, avec une qualité comparable à celle des marques de premier plan et des prix plus compétitifs.

4. Améliorez le service après-vente : les expéditions comprennent des rapports de test, des spécifications et des documents de certification ; les défauts de lots sont couverts par les politiques de retour et de remplacement ; support technique personnalisé dédié tout au long du processus pour aider les clients à réaliser une production de masse.

5. Applications étendues du monde réel : nous avons servi plus de 1 000 fabricants nationaux et internationaux de matériel intelligent dans de nombreux domaines, notamment l'électronique grand public, l'IoT, les équipements industriels et les appareils automobiles, avec des cas de production de masse vérifiables disponibles.

FAQ

Q1 : Les antennes de tablette FPC ultra-fines peuvent-elles s'adapter aux surfaces incurvées ?

R : Oui. Le produit offre une excellente flexibilité, s'adaptant aux petites structures incurvées et en forme d'arc, adapté à une installation sur des appareils de forme irrégulière, sans affecter les performances du signal lors d'une application normale.

Q2 : Prend-il en charge les dimensions et les bandes de fréquences personnalisées ?

R : Prise en charge complète de la personnalisation OEM/ODM, avec dimensions, épaisseur, longueur de câble, connecteurs et bandes de fréquence réglables en fonction des dessins et des exigences du client, y compris une optimisation gratuite de la conception.

Q3 : Pouvez-vous fournir des rapports de test et des certifications pour les achats en gros ?

R : Oui. Nous pouvons fournir une documentation complète pour chaque lot, y compris des rapports de tests en usine, des spécifications de performances, des certifications ROHS/CE et d'autres matériaux requis pour répondre aux exigences d'inspection et d'exportation des clients.

Q4 : Le signal se dégradera-t-il si l'antenne est placée à proximité de la partie métallique de l'appareil ?

R : Le métal peut provoquer des interférences de blindage ; il est recommandé de laisser un espace de 3 à 5 mm lors de l'installation. Les ingénieurs peuvent fournir des solutions d’optimisation gratuites pour la disposition des équipements internes.

Q5 : La qualité de l’échantillon est-elle conforme à celle de la commande groupée ?

R : Entièrement cohérent. Processus de production de masse standardisés en usine, avec des moules uniformes, des procédures standardisées et des normes de contrôle qualité cohérentes, éliminant tout écart de qualité entre les échantillons et les commandes groupées.
