Antenne à circuit imprimé flexible (FPC)

Qu'est-ce qu'une antenne FPC ?

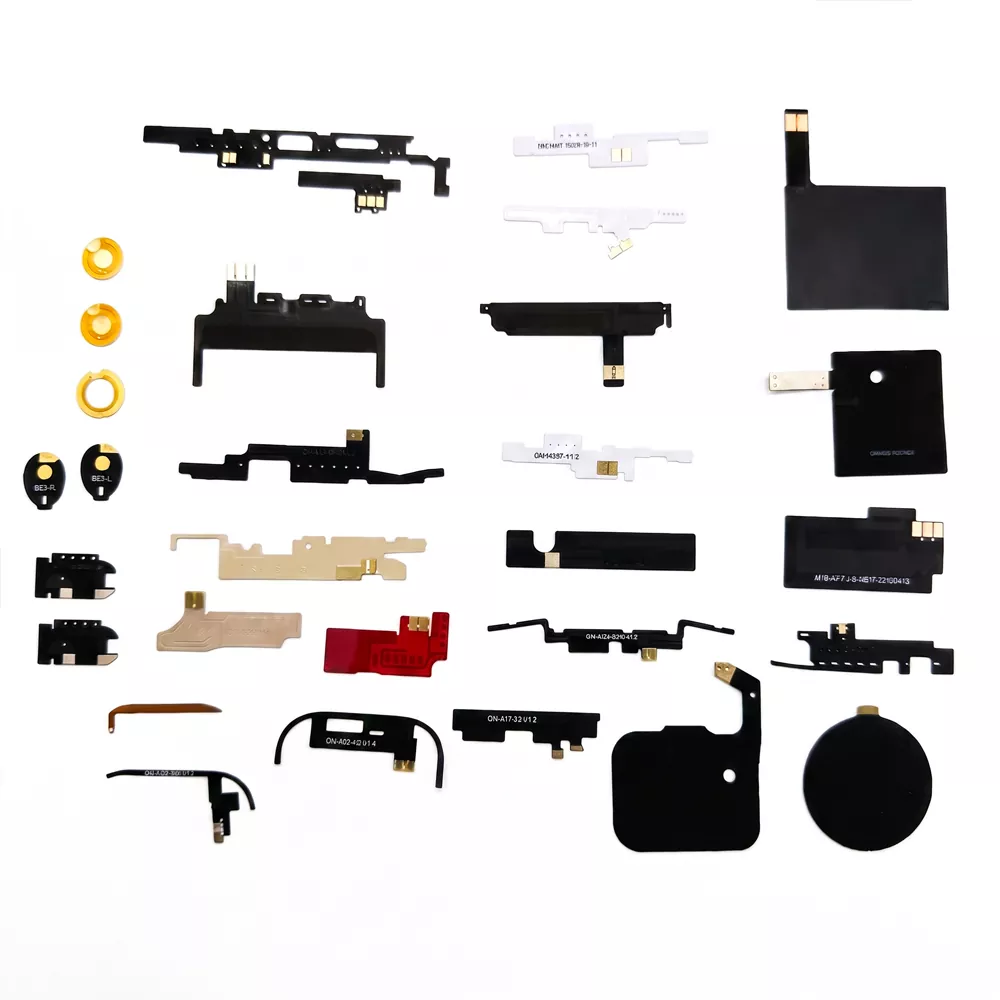

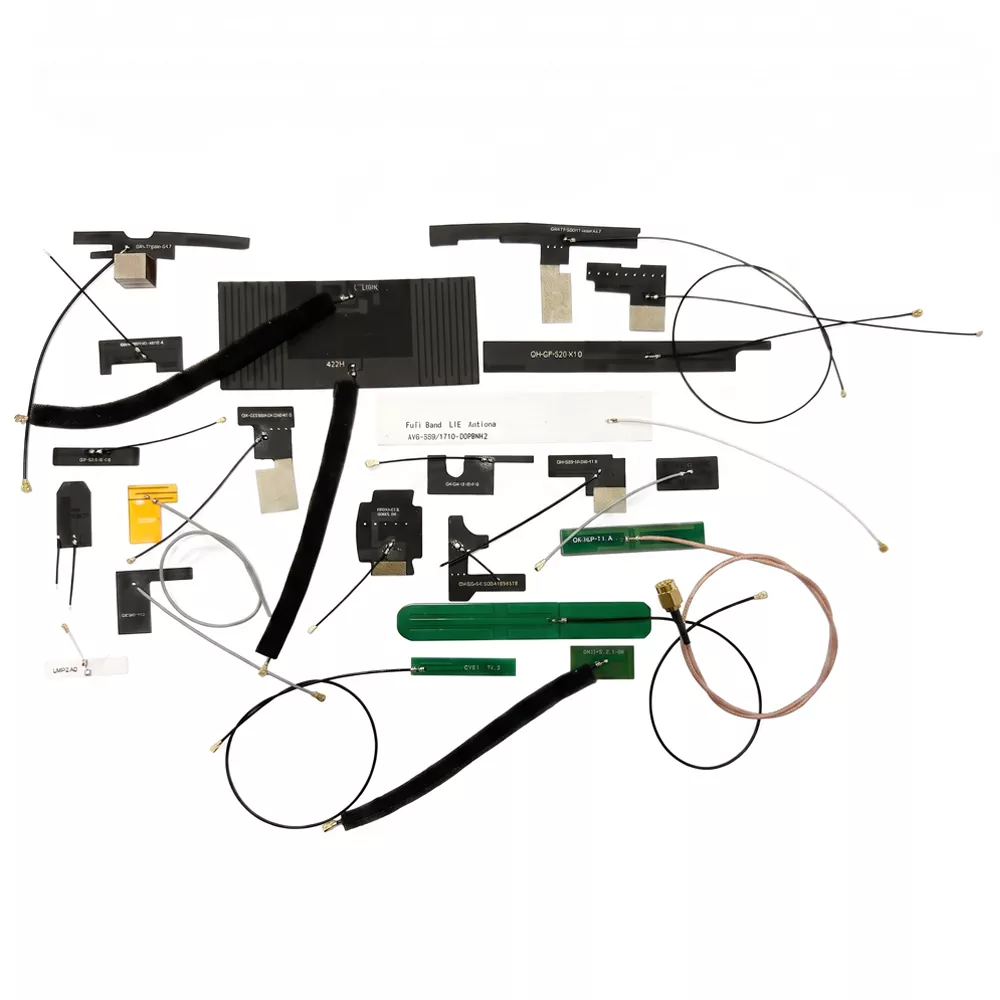

Une antenne FPC, ou antenne à circuit imprimé flexible (FPC), utilise des films flexibles PI et PET comme substrat et est fabriquée par gravure et impression pour créer des circuits d'antenne. Il présente des caractéristiques légères, fines, flexibles et pliables, lui permettant de s'adapter aux surfaces courbes. Son épaisseur varie de 0,03 à 0,2 mm et son poids est inférieur à 1 gramme. L'antenne peut transmettre et recevoir des signaux sans fil et est compatible avec des protocoles tels que WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT et LoRa, couvrant les bandes de fréquences 2,4 GHz, 5 GHz et 5,8 GHz. Qianmu Communications est un fabricant professionnel d'antennes FPC avec des années d'expérience approfondie dans l'industrie. Nous sommes équipés de trois chambres anéchoïques à micro-ondes et disposons de plus de dix personnels R&D dédiés, ce qui nous permet de fournir des services à guichet unique, de la conception de solutions d'antenne à la production de masse.

Argument de vente clé

Ultra fin et flexible, libre dans l'espace.

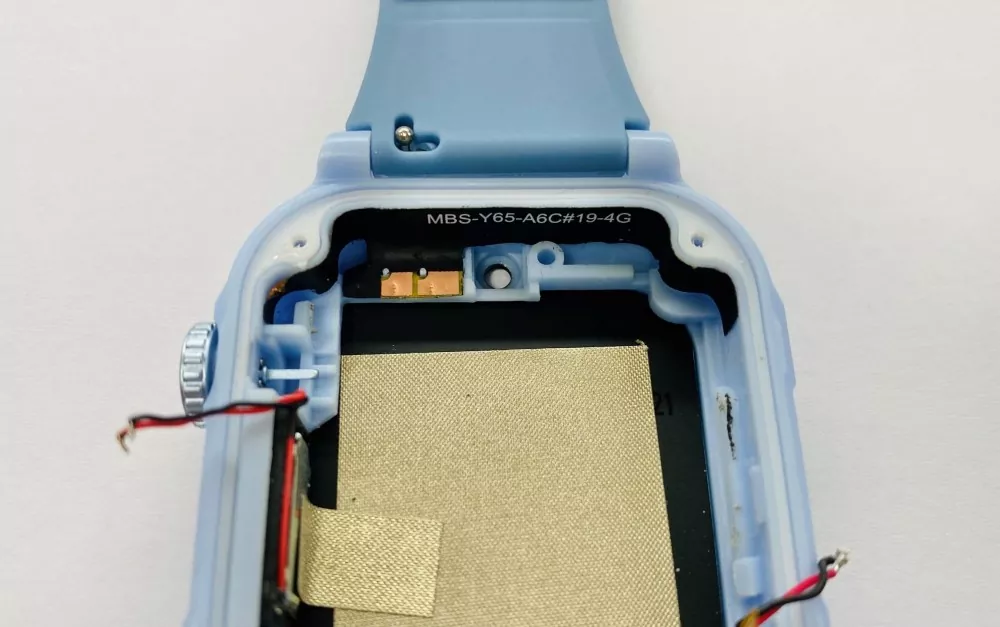

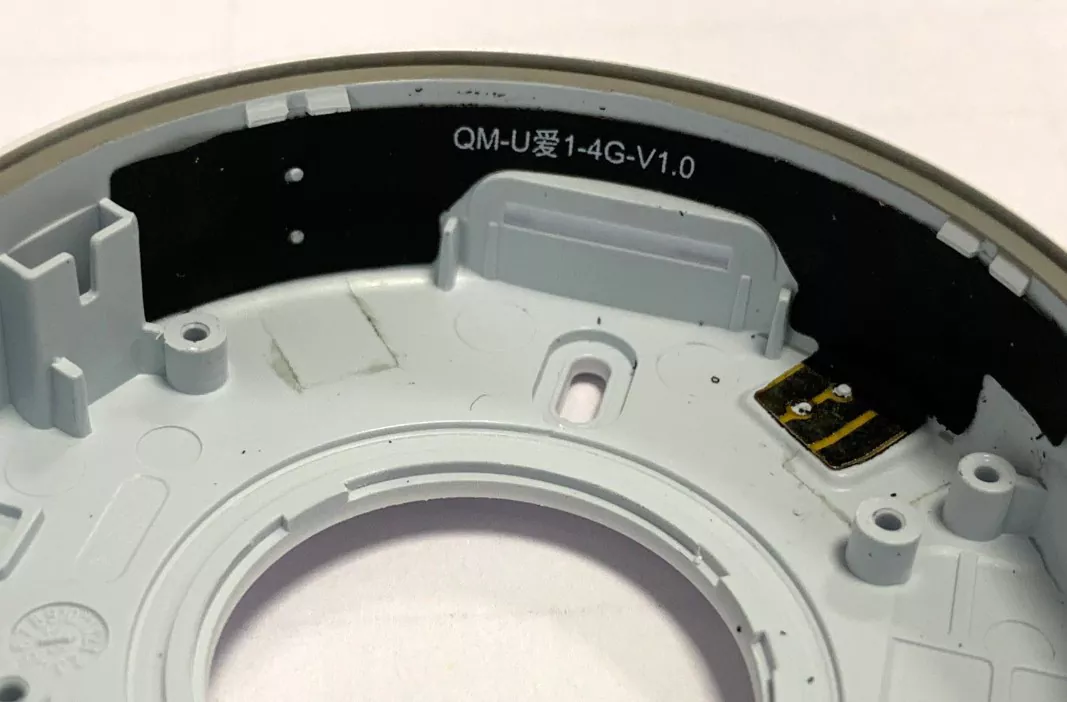

L'antenne à circuit imprimé flexible (FPC) a une épaisseur de seulement 0,03 à 0,2 mm et peut être pliée ou pliée arbitrairement. Elle peut être pliée à 90° le long de la paroi interne de la cavité à l'intérieur de l'appareil, s'adaptant parfaitement à diverses conceptions structurelles complexes. Que le boîtier de l'appareil soit plat ou incurvé, l'antenne FPC peut facilement s'adapter à sa surface.

Couverture large bande multibande

Prend en charge plusieurs protocoles de communication, notamment 4G/5G, WiFi pleine bande, Bluetooth, GPS/GNSS, LoRa et NFC. Une antenne FPC monopuce peut couvrir des bandes de fréquences allant de 700 MHz à 2 700 MHz, voire plus. Pour répondre aux besoins de communication des appareils multimodes et multifréquences.

Conception légère

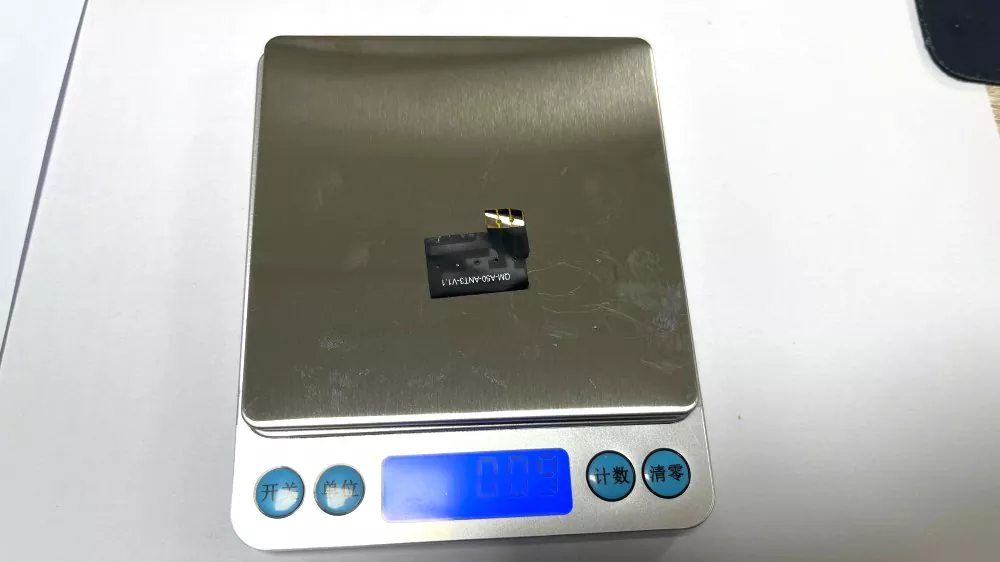

L'antenne FPC pèse moins de 1 gramme. Plus de 50 % plus légère que les antennes métalliques traditionnelles. Pour les produits sensibles au poids tels que les appareils portables et les drones, les antennes FPC sont le meilleur choix.

Prêt à l'emploi dès la sortie de la boîte, facile à assembler.

Doté d'un support adhésif standard 3M 300LSE pour un assemblage rapide par pelage et collage en 2 minutes. Disponible avec IPEX, U.FL, MHF4 et d'autres options de connecteur.

Remarques importantes pour l'installation de l'antenne

1. Tenir à l'écart des surfaces métalliques

N'installez pas l'antenne directement sur ou à proximité de surfaces métalliques, car cela pourrait affecter l'adaptation d'impédance, modifier le diagramme de rayonnement et réduire l'efficacité globale de l'antenne.

2. Évitez les flexions excessives

Ne pliez pas trop et ne pliez pas l'antenne pendant l'installation, car une déformation excessive pourrait endommager le conducteur interne et affecter négativement les performances RF.

3. Garantir une installation sécurisée

Fixez l'antenne fermement et uniformément pendant l'installation pour éviter toute déformation qui pourrait avoir un impact sur les performances de rayonnement et la stabilité du signal.

4. Maintenez un espace libre suffisant autour de l'antenne

Maintenez un espace libre d'au moins 5 mm au-dessus et des deux côtés de l'antenne. Évitez de placer des composants métalliques, des traces de signaux à grande vitesse ou de grandes zones de cuivre à proximité de l'antenne pour garantir des performances optimales.

5. Manipuler avec soin pendant l'assemblage

Bien que l'antenne présente une structure flexible, le matériau FPC a une résistance mécanique limitée. Évitez de tirer, de tordre ou d’impacter excessivement pendant l’installation et l’assemblage.

6. Conserver dans un environnement sec

Évitez de stocker l'antenne dans des environnements à haute température ou à forte humidité. Gardez le produit au sec pour maintenir des performances électriques stables et une fiabilité à long terme.

Contrôle qualité et tests

Qianmu Communications applique une gestion de qualité stricte tout au long du processus de fabrication, couvrant l'inspection des matières premières, le suivi de la production et les tests des produits finis.

Inspection des matériaux entrants

Tous les matériaux entrants, y compris les substrats FPC, les feuilles de cuivre, les adhésifs et les connecteurs, sont soumis à un contrôle de qualité strict pour garantir leur fiabilité et leur cohérence.

Inspection optique AOI

L'inspection optique automatisée (AOI) est utilisée pour vérifier la précision du routage du circuit d'antenne, la qualité des joints de soudure et l'apparence du produit afin d'éviter les défauts de fabrication.

Tests de performances RF

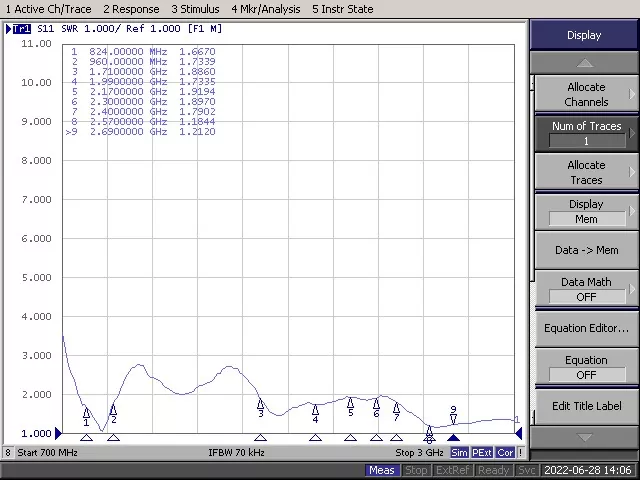

Les paramètres RF clés, notamment le rapport d'onde stationnaire de tension (VSWR), le gain et le diagramme de rayonnement, sont testés dans un environnement de chambre noire professionnelle pour garantir que les performances de l'antenne répondent aux exigences.

Tests de fiabilité environnementale

Les antennes sont soumises à divers tests de fiabilité, notamment des tests de cyclage à haute et basse température, des tests d'humidité, des tests de durée de vie en flexion et d'autres évaluations environnementales.

Gestion de la cohérence des lots

Un contrôle strict de la production garantit des performances constantes et une qualité stable dans chaque lot de produits.

Expérience professionnelle dans la fabrication d'antennes

Depuis plus de deux décennies, Qianmu Communications se consacre à l'industrie des antennes terminales, en se concentrant sur la R&D, la production et la vente d'antennes pour terminaux de communication sans fil. Nos produits sont largement utilisés dans les appareils de communication mobiles, notamment les smartphones, les tablettes, les systèmes de paiement mobile, les drones, les appareils de recharge sans fil, les automobiles, les stations de base et les appareils portables.

Comment choisir une antenne FPC

1. Confirmez la fréquence de fonctionnement

Identifiez les technologies sans fil dont votre appareil a besoin, telles que 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa ou NFC. Sélectionnez une antenne qui prend en charge toutes les bandes de fréquences requises.

2. Évaluez l'espace d'installation disponible

Mesurez l'espace disponible à l'intérieur de l'appareil, y compris la longueur, la largeur et la position d'installation. Grâce à leur structure flexible et à leurs dimensions personnalisables, les antennes FPC sont bien adaptées aux boîtiers compacts ou de forme irrégulière.

3. Vérifiez le type de connecteur RF

Vérifiez le connecteur RF utilisé sur le PCB, tel que IPEX, U.FL ou MHF4. Le connecteur d'antenne doit correspondre à l'interface du module pour garantir des performances RF fiables.

4. Examinez les paramètres RF clés

· Gain : choisissez un gain approprié en fonction de l'environnement d'application et d'installation.

· VSWR : Une valeur inférieure à 2,0 est généralement recommandée pour une bonne adaptation d'impédance.

· Efficacité : une efficacité plus élevée contribue à améliorer les performances de transmission et la sensibilité du récepteur.

· Impédance : L'impédance RF standard est de 50 Ω et doit correspondre au module RF.

5. Envisagez les options de personnalisation

Si les produits standard ne répondent pas à vos exigences de conception, choisissez un fabricant d'antennes FPC qui propose des services de personnalisation, notamment les dimensions de l'antenne, la longueur du câble, le type de connecteur et le réglage RF.

6. Évaluer les capacités du fournisseur

Sélectionnez un fournisseur d'antennes FPC doté d'un système de gestion de la qualité établi, d'une expertise en ingénierie RF et de capacités de fabrication fiables pour garantir une qualité de produit constante et un approvisionnement à long terme.

FAQ

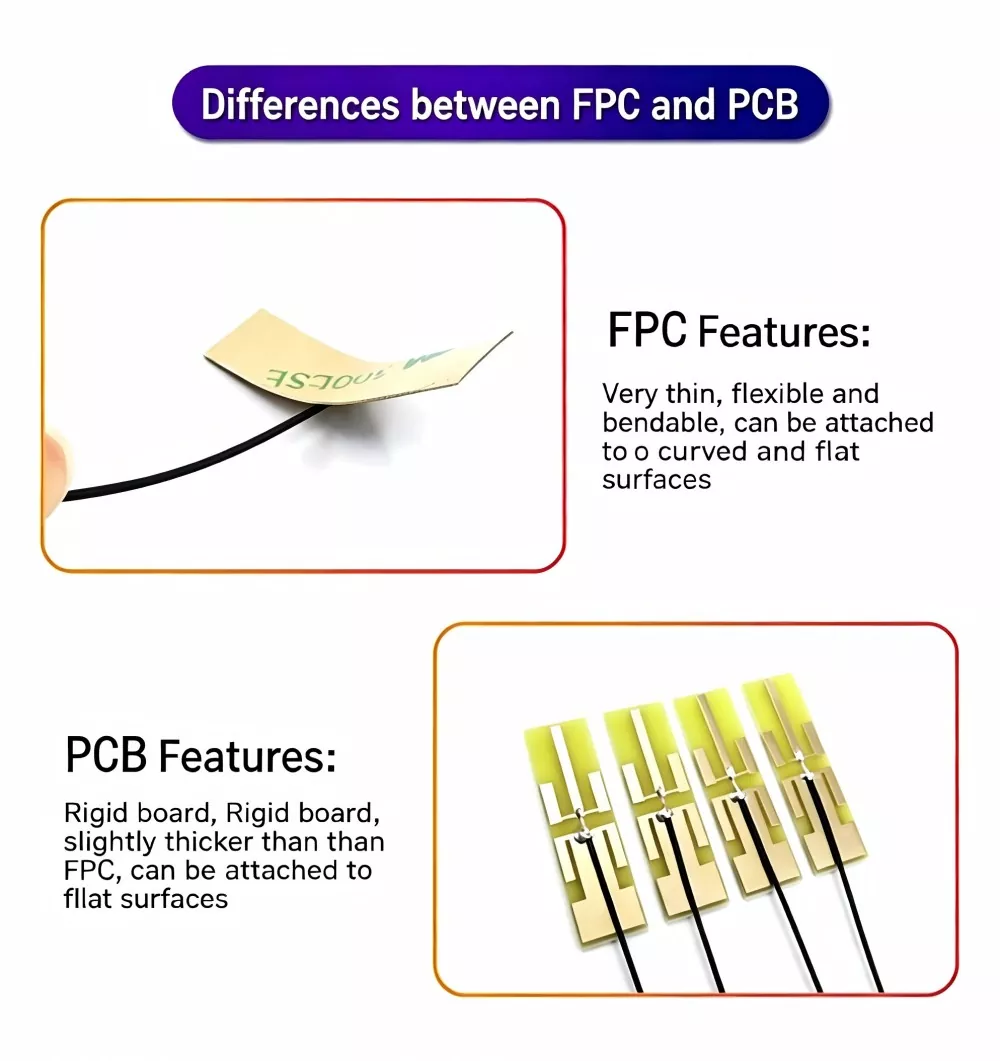

Q1 : Comment choisir entre une antenne FPC et une antenne PCB ?

R : FPC flexible et pliable, idéal pour s'adapter aux espaces incurvés et étroits, préféré pour les appareils légers et fins. PCB rigide, adapté uniquement aux surfaces planes ; choisissez cette option si votre budget est limité et que vous disposez de suffisamment d’espace disponible.

Q2 : Quelles bandes de fréquences l'antenne FPC prend-elle en charge ?

R : Les antennes FPC de Qianmu Communication couvrent des fréquences allant de 13,56 MHz NFC à 6 GHz 5G, prenant en charge les technologies sans fil notamment 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa et ZigBee.

Q3 : Quelle est la température de fonctionnement de l’antenne FPC ?

R : -45℃ à +85℃, répondant aux normes d’utilisation industrielle.

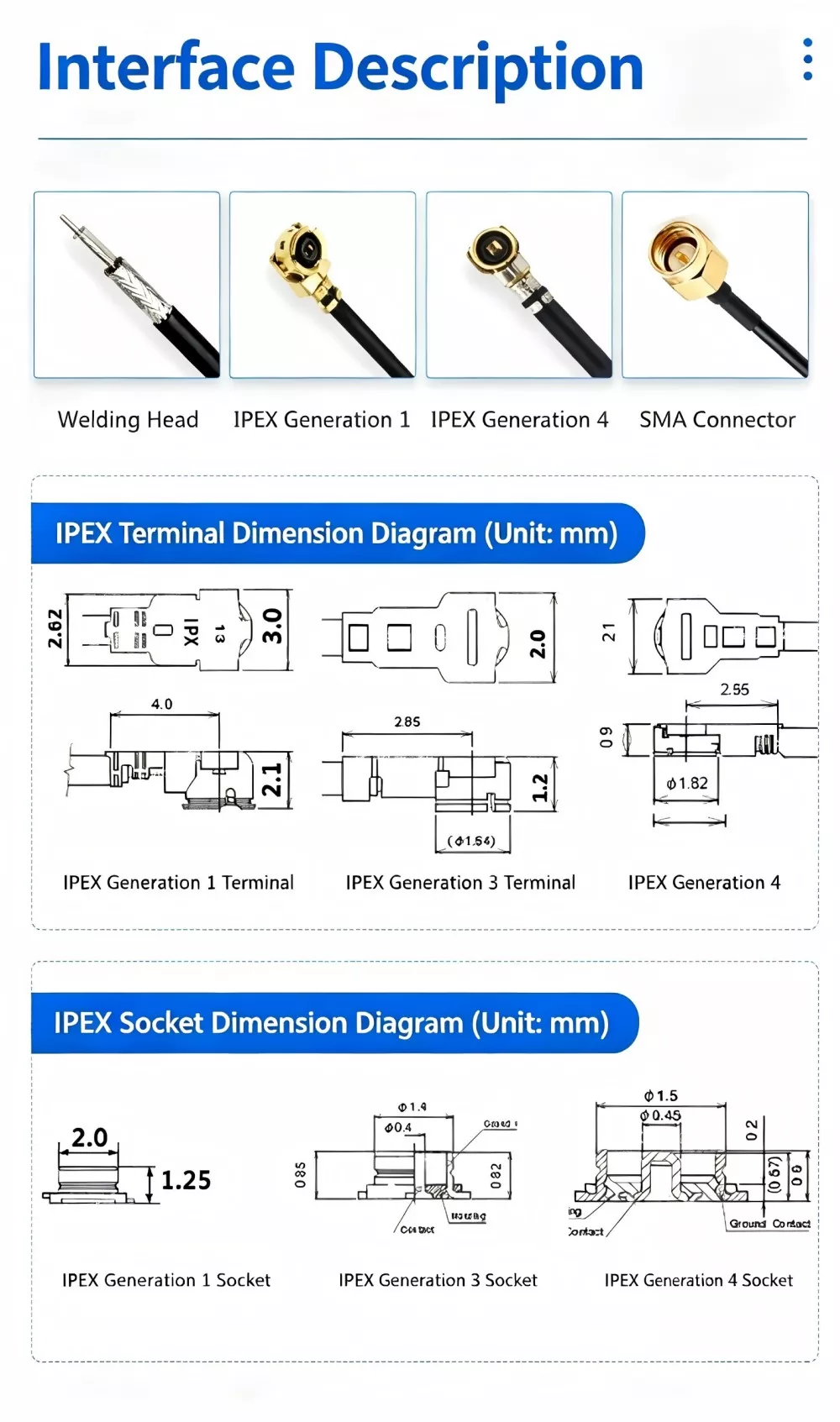

Q4 : Quelles sont les différences entre les connecteurs IPEX, U.FL et MHF4 ?

R : Tous sont des connecteurs RF miniatures, avec des dimensions U.FL > MHF4. Le MHF4 est encore plus petit et est couramment utilisé dans les applications 5G ; sélectionnez simplement le connecteur en fonction des spécifications d'interface de votre carte mère.

Q5 : Prend-il en charge la personnalisation en petits lots ?

R : Nous offrons une assistance et pouvons gérer l'ensemble du processus de commande, depuis la conception du schéma et le prototypage jusqu'à la production à petite et à grande échelle.
