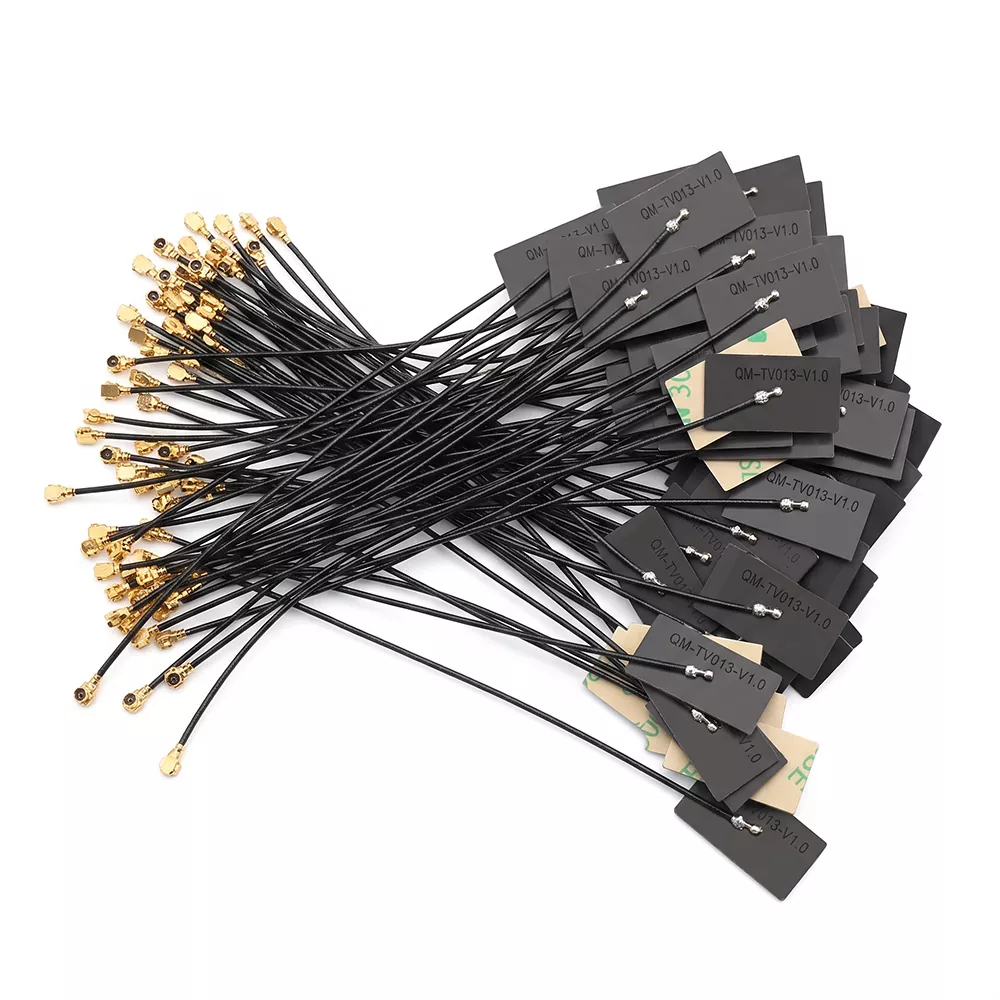

Comment une antenne WiFi pour cadre photo numérique peut-elle améliorer les performances sans fil et la transmission d'images à distance

Lorsque les cadres photo intelligents ont besoin d'une synchronisation cloud fiable, de mises à jour d'images rapides et d'une connectivité sans fil stable, le bonAntenne WiFi pour cadre photo numériquedevient un composant matériel important.Qianmudéveloppe des solutions d'antenne dédiées pour les cadres photo numériques compacts, aidant les fabricants à gérer l'atténuation du signal, les interférences internes et l'espace d'installation limité grâce à une conception RF spécifique à l'application.

Un cadre photo numérique dépend du WiFi pour des fonctions telles que la synchronisation dans le cloud, la transmission de photos à distance, les mises à jour programmées du contenu et la gestion des appareils via des applications. Cependant, l'antenne fonctionne à l'intérieur d'un boîtier compact contenant des écrans, des batteries, des circuits imprimés et d'autres composants susceptibles d'affecter les performances RF. Une antenne dédiée peut être conçue en fonction de la structure physique du cadre, des bandes de fonctionnement, du connecteur, du routage des câbles et de la position d'installation. La solution de Qianmu prend en charge les applications 2,4 GHz et 5 GHz, avec des spécifications standard incluant une impédance de 50 Ω, un ROS de ≤ 1,8, un gain de 2 à 4 dBi et des configurations FPC, PCB SMT ou de tiges adhésives externes. Des dimensions, connecteurs, longueurs de câble et paramètres RF personnalisés sont également disponibles pour différentes conceptions d'appareils.

Table des matières

1. Pourquoi un cadre photo numérique a-t-il besoin d'une antenne WiFi dédiée ?
2. Comment fonctionne l'antenne à l'intérieur d'un cadre photo intelligent ?
3. Quelles spécifications les acheteurs doivent-ils évaluer ?
4. Où ces antennes peuvent-elles être utilisées ?
5. Comment installer une antenne WiFi ?
6. Comment les fabricants doivent-ils sélectionner la bonne antenne ?
7. Pourquoi envisager Qianmu pour la production d’antennes personnalisées ?
8. Foire aux questions

Pourquoi un cadre photo numérique a-t-il besoin d'une antenne WiFi dédiée ?

Un cadre photo numérique intelligent est plus qu'un écran. De nombreux modèles modernes se connectent à des routeurs, des applications mobiles, des plateformes cloud ou des systèmes de gestion de contenu afin que les utilisateurs puissent télécharger des images à distance et gérer le contenu affiché. Cela fait de la communication sans fil un élément important de l’expérience globale du produit.

La difficulté est qu’un cadre photo a généralement un espace interne limité. L'écran, la batterie, la carte mère, le haut-parleur, les composants métalliques et autres composants électroniques peuvent influencer les performances de l'antenne. Une antenne universelle peut fonctionner dans des conditions de laboratoire mais se comporter différemment une fois intégrée dans le boîtier fini.

Une antenne dédiée est donc conçue autour de l'environnement d'application réel. Les informations produit de Qianmu indiquent que sa solution est optimisée pour les cadres photo compacts de 7 pouces à 15,6 pouces et pour les interférences potentielles causées par les écrans, les batteries et les cartes mères.

• Prend en charge une connectivité cloud stable et la transmission d'images à distance.
• Conçu pour les espaces d'installation internes compacts.
• Disponible pour les applications sans fil 2,4 GHz et 5 GHz.
• Peut être configuré avec différents connecteurs et longueurs de câble.
• Prend en charge les structures d'antenne FPC, PCB SMT et externes à tige adhésive.

Comment fonctionne l'antenne à l'intérieur d'un cadre photo intelligent ?

L'antenne effectue une conversion bidirectionnelle entre les signaux électriques et les ondes électromagnétiques. Lors de la transmission, le module WiFi du cadre photo envoie un signal électrique RF à l'antenne. L'antenne rayonne le signal à travers l'espace environnant vers un routeur ou un point d'accès sans fil.

Lors de la réception, les signaux sans fil du routeur sont capturés par l'antenne et reconvertis en signaux électriques pour être traités par le module WiFi. Cette communication bidirectionnelle permet des fonctions telles que :

1. Téléchargement d'images à distance.
2. Synchronisation de photos basée sur le cloud.
3. Mises à jour du contenu des applications mobiles.
4. Gestion des affichages programmés.
5. Contrôle des appareils basé sur le réseau.

Pour les ingénieurs produits, les performances de l’antenne ne peuvent pas être évaluées indépendamment du boîtier. L'emplacement d'installation, la garde au sol, le cheminement des câbles, les matériaux environnants et les composants électroniques à proximité peuvent tous influencer les performances RF pratiques.

Quelles spécifications les acheteurs doivent-ils évaluer ?

Choisir une antenne uniquement en fonction de son apparence ou du type de connecteur peut créer des problèmes lors des tests de prototypes ou de la production en série. Les ingénieurs RF et les équipes d'achat doivent examiner la plage de fréquences, l'impédance, le ROS, le gain, la structure de l'antenne, les spécifications du câble, le connecteur et les exigences environnementales avant de confirmer un modèle.

Ces paramètres doivent toujours être pris en compte avec le boîtier final et le module sans fil. Un gain nominal plus élevé ne signifie pas automatiquement de meilleures performances pour chaque produit, car l'efficacité et l'adaptation de l'antenne dépendent fortement de la structure environnante.

Où ces antennes peuvent-elles être utilisées ?

Une antenne dédiée peut prendre en charge différentes catégories de produits de cadres photo intelligents. L'exigence commune est une communication sans fil fiable dans un boîtier électronique compact.

• Cadres photo intelligents pour la maison :Convient aux produits de 7 pouces, 8 pouces, 10,1 pouces, 12 pouces et 15,6 pouces.
• Cadres cloud à écran tactile :Prend en charge les produits qui reçoivent des photos via des applications mobiles et des plateformes cloud.
• Cadres d'affichage commerciaux :Applicable aux écrans d'hôtel, aux écrans d'information des maisons d'hôtes, aux cadres publicitaires dans le hall et aux produits d'affichage d'entreprise.
• Produits cadeaux portables :Utile pour les cadres photo sans fil alimentés par batterie conçus pour les marchés grand public et du commerce électronique transfrontalier.
• Electronique embarquée :Peut être intégré à des solutions de cartes mères basées sur des plates-formes telles que Rockchip, Allwinner et ESP32.

Pour les produits non standard, le développement de l'antenne peut être basé sur les dessins structurels, l'espace d'installation, les exigences d'interface et le module sans fil utilisé par l'appareil fini.

Comment installer une antenne WiFi ?

Une installation correcte est essentielle car même une antenne techniquement adaptée peut subir une dégradation de ses performances si elle est mal positionnée à l'intérieur du boîtier.

Étape 1 : préparer la zone d'installation

Éteignez le cadre photo et retirez le capot arrière. Nettoyez la zone d'installation prévue et assurez-vous qu'il y a suffisamment d'espace pour le corps de l'antenne et le câble coaxial. Évitez les endroits où les structures métalliques peuvent obstruer le chemin RF.

Étape 2 : Positionner l'antenne

Pour une antenne FPC, placez l'antenne adhésive à plat contre une surface interne appropriée. Évitez les interférences directes de l'écran, de la batterie, des composants de la carte mère et d'autres obstacles RF potentiels. Les antennes externes à tige adhésive doivent être solidement positionnées à leur point de montage désigné.

Étape 3 : Connectez-vous et testez

Connectez l'antenne au module WiFi à l'aide du connecteur RF approprié. Gardez le câble coaxial organisé et évitez les courbures, les compressions ou les enchevêtrements inutiles. Après avoir remonté le boîtier, testez la connectivité réseau, la transmission d'images à distance et le fonctionnement de longue durée.

Pour la production en série, les fabricants doivent suivre un dessin d'installation standardisé. Un positionnement cohérent de l’antenne permet de réduire les variations entre les unités de production.

Comment les fabricants doivent-ils sélectionner la bonne antenne ?

Les équipes produit doivent évaluer la sélection de l'antenne dans le cadre du système sans fil complet plutôt que de la traiter comme un composant isolé. La liste de contrôle suivante peut aider à réduire les risques liés aux prototypes et à la production.

1. Confirmez la bande sans fil.Déterminez si l'appareil nécessite un fonctionnement à 2,4 GHz, 5 GHz ou bi-bande.
2. Vérifiez l'espace d'installation disponible.Mesurez la zone de l'antenne et tenez compte de la position de l'écran, de la batterie, du PCB et du boîtier.
3. Faites correspondre le connecteur RF.Vérifiez si le module nécessite IPEX4, MHF1, RP-SMA ou une autre interface.
4. Définir les exigences en matière de câbles.La longueur et le routage du câble doivent être déterminés avant de finaliser l'antenne.
5. Évaluer les performances RF dans le produit fini.Les tests de prototype doivent être effectués une fois l'antenne installée dans l'enceinte réelle.
6. Demandez des échantillons avant la production en vrac.La validation des échantillons permet de confirmer la compatibilité et réduit le risque de problèmes de signal à grande échelle.
7. Pensez à la capacité de personnalisation.Un fabricant capable d’ajuster les dimensions, le gain, les connecteurs et les spécifications des câbles peut mieux prendre en charge les conceptions de produits non standard.

Pour les équipes d'approvisionnement, la communication directe avec le fabricant de l'antenne peut également simplifier les clarifications techniques, les tests d'échantillons, la coordination de la production et les modifications de conception ultérieures.

Pourquoi envisager Qianmu pour la production d’antennes personnalisées ?

Qianmu Communication se concentre sur la recherche, le développement et la production d'antennes de communication, notamment des antennes FPC, des antennes PCB, des antennes WiFi, des antennes Bluetooth, des antennes 5G, des antennes GPS et des solutions RF personnalisées.

Pour les applications de cadres photo numériques, Qianmu propose des conceptions dédiées plutôt que de s'appuyer uniquement sur des configurations d'antennes génériques. Ses capacités de production prennent en charge la personnalisation en fonction des dimensions du produit, des modules de communication, de la fréquence de fonctionnement, de la position d'installation, des exigences en matière de connecteurs et des spécifications des câbles.

Les spécifications produit publiées par le fabricant incluent la conformité RoHS et REACH, tandis qu'une assistance aux certifications CE et FCC peut être fournie en fonction des exigences du projet. Pour les projets OEM et ODM, les acheteurs peuvent également évaluer des échantillons avant de passer à la production en volume.

Pour plus d'informations sur les capacités de l'antenne de Qianmu, explorez leSolutions de fabrication d'antennes Qianmuou consultez le site dédiéPage produit de l'antenne WiFi pour cadre photo numérique.

Foire aux questions

Les dimensions et le connecteur de l'antenne peuvent-ils être personnalisés ?

Oui. Qianmu prend en charge la personnalisation des dimensions de l'antenne, de la longueur du câble, des paramètres de gain et des types de connecteurs en fonction de la structure de l'appareil, de l'espace d'installation et de l'interface du module WiFi.

L'antenne prend-elle en charge le WiFi 2,4 GHz et 5 GHz ?

La spécification standard prend en charge 2 400 à 2 500 MHz et 5 150 à 5 850 MHz. Des configurations de bande spécifiques peuvent être discutées en fonction du module sans fil et des exigences de l'application.

Quelles structures d'antenne sont disponibles pour les cadres photo numériques ?

Les structures disponibles incluent des antennes flexibles FPC, des antennes PCB SMT et des antennes externes à tige adhésive. La structure appropriée dépend du boîtier, de l'espace disponible, de la méthode d'installation et de la conception RF.

Que faut-il tester avant de passer une commande groupée ?

Les fabricants doivent tester l'antenne dans le boîtier du produit fini et évaluer la stabilité sans fil, la transmission d'images à distance, la fiabilité de la connexion et les performances dans des conditions de fonctionnement réalistes. Cela permet d’identifier les problèmes d’intégration avant la production de masse.

L'antenne peut-elle être utilisée pour les produits d'affichage numérique commerciaux ?

Oui. La gamme d'applications comprend des cadres d'affichage intelligents commerciaux, des écrans d'hôtels et de chambres d'hôtes, des cadres publicitaires dans les halls d'entrée, des produits d'affichage d'entreprise et d'autres applications de cadres photo numériques connectées.

Conclusion

Une connexion sans fil fiable est essentielle pour les cadres photo intelligents modernes qui dépendent de la synchronisation dans le cloud et de la gestion de contenu à distance. La sélection d'une antenne en fonction de la fréquence, de l'adaptation RF, de l'espace d'installation, du connecteur, du routage des câbles et des performances réelles du boîtier peut aider les fabricants à créer un système sans fil plus cohérent. Si vous développez un nouveau cadre photo, remplacez une antenne existante ou planifiez une production OEM/ODM,Contactez-nouspour discuter des dimensions de votre antenne, des exigences de fréquence, de la configuration des connecteurs, des échantillons et des besoins de production personnalisés avec l'équipe d'ingénierie de Qianmu.
