Qu'est-ce qu'une antenne souple intégrée NFC ? Qu'est-ce qu'une antenne active ?

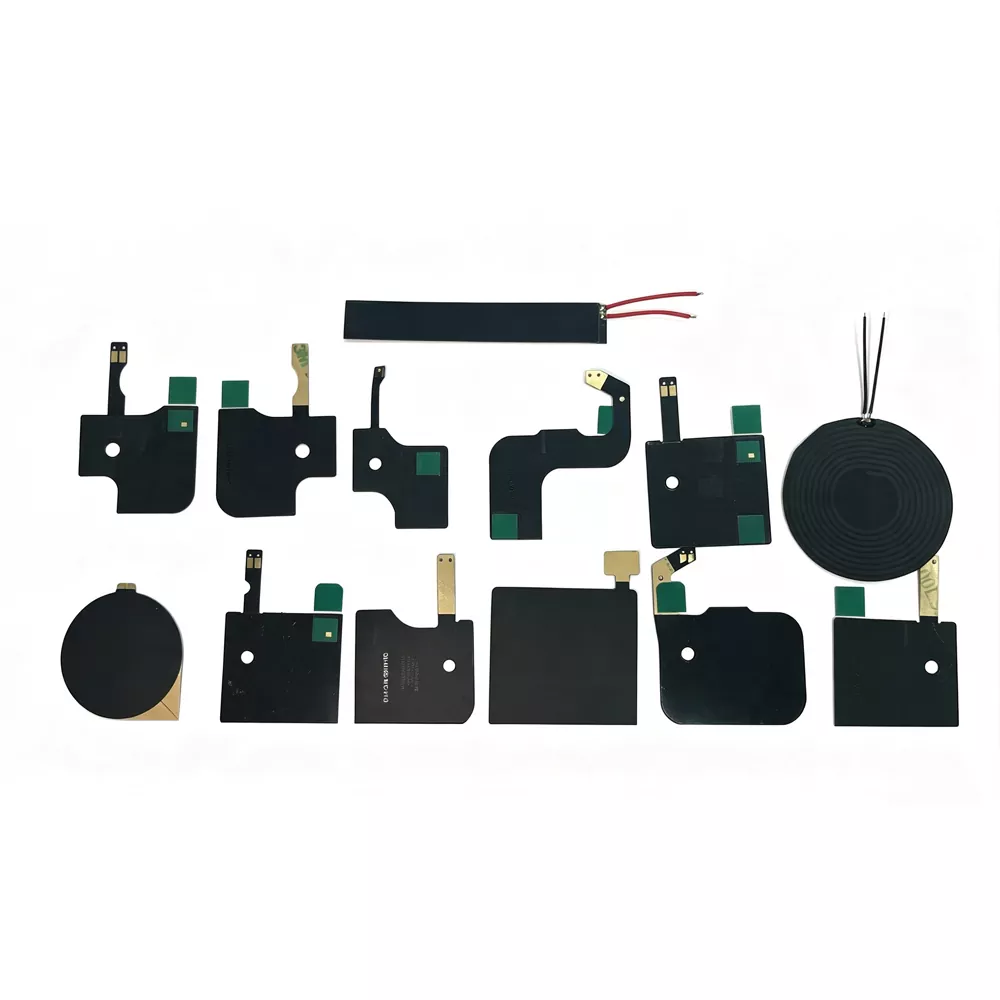

Antenne souple intégrée 1.1 NFC (antenne flexible FPC)

L'antenne flexible intégrée NFC (Antenne de circuit imprimé flexible NFC) est un type d'antenne NFC fabriquée sur un substrat de carte de circuit imprimé flexible (FPC) et conçue pour fonctionner sur la bande de fréquences de 13,56 MHz. Il utilise du cuivre électrolytique comme matériau de bobine conducteur et adopte un processus de gravure de précision pour former des modèles de bobine personnalisés avec des spires et des structures géométriques spécifiques. Combinée à un film magnétique en ferrite comme couche d'isolation, cette antenne flexible peut être facilement intégrée dans les appareils électroniques grâce à des solutions de montage adhésives ou pelables 3M.

Composants de base :

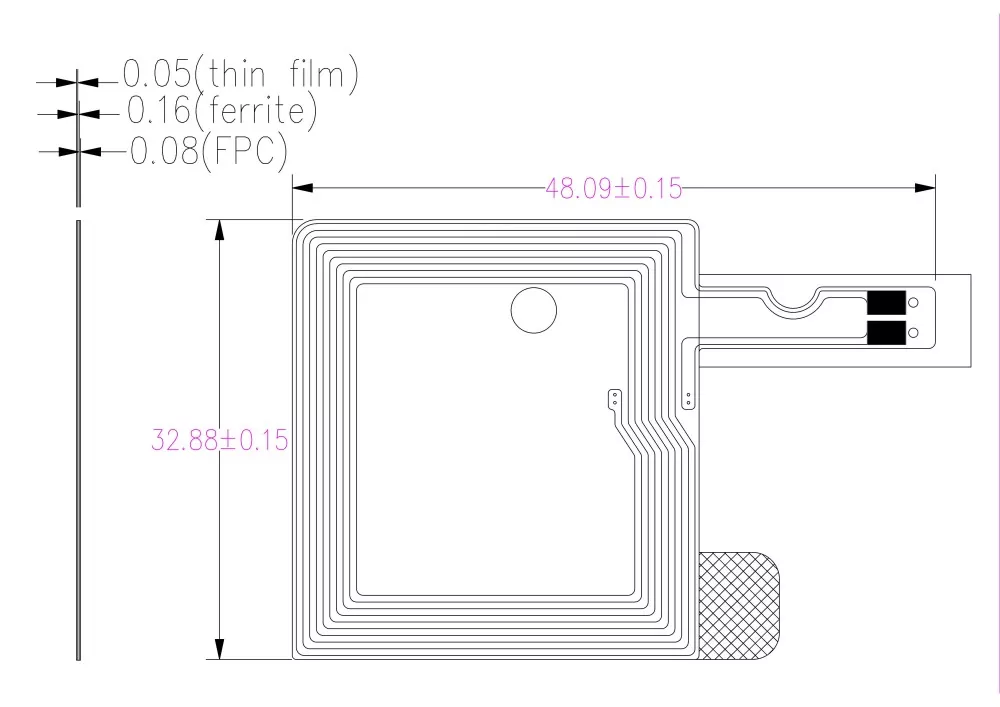

- Substrat FPC :Un matériau de carte de circuit imprimé flexible qui offre des caractéristiques légères et pliables, avec une épaisseur allant de 0,14 à 0,27 mm.

- Bobine de cuivre :Fabriquée par gravure électrolytique du cuivre, la structure de la bobine détermine les performances d'inductance et de fréquence de résonance de l'antenne.

- Couche de ferrite :Un matériau magnétique à haute perméabilité qui réduit les interférences métalliques, améliore l'isolation du champ magnétique et améliore la directivité de la transmission du signal.

- Couche adhésive :Utilise des matériaux adhésifs originaux 3M, offrant une force de liaison fiable et une excellente résistance aux températures élevées.

- Méthodes de connexion :Prend en charge diverses options de connexion, notamment les terminaux IPEX, les têtes de soudure, les contacts à ressort et d'autres interfaces personnalisées.

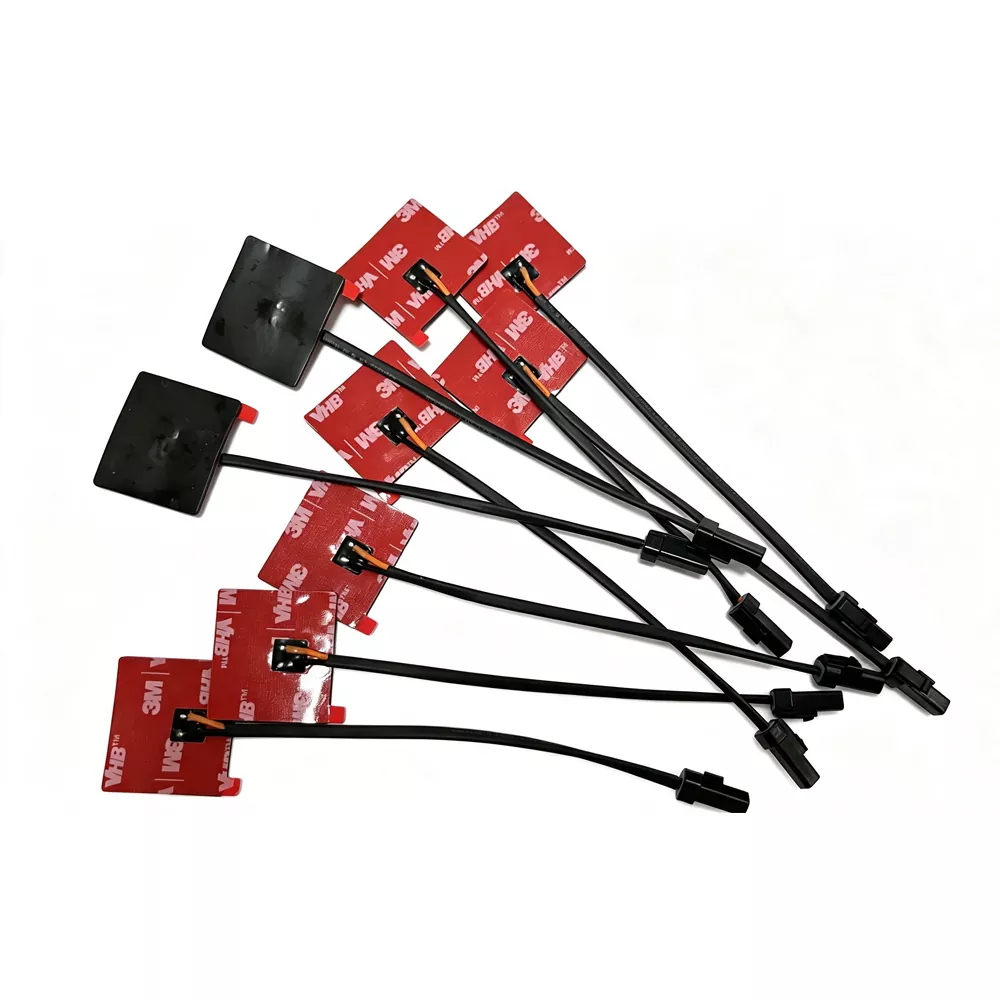

1.2 Antenne active NFC

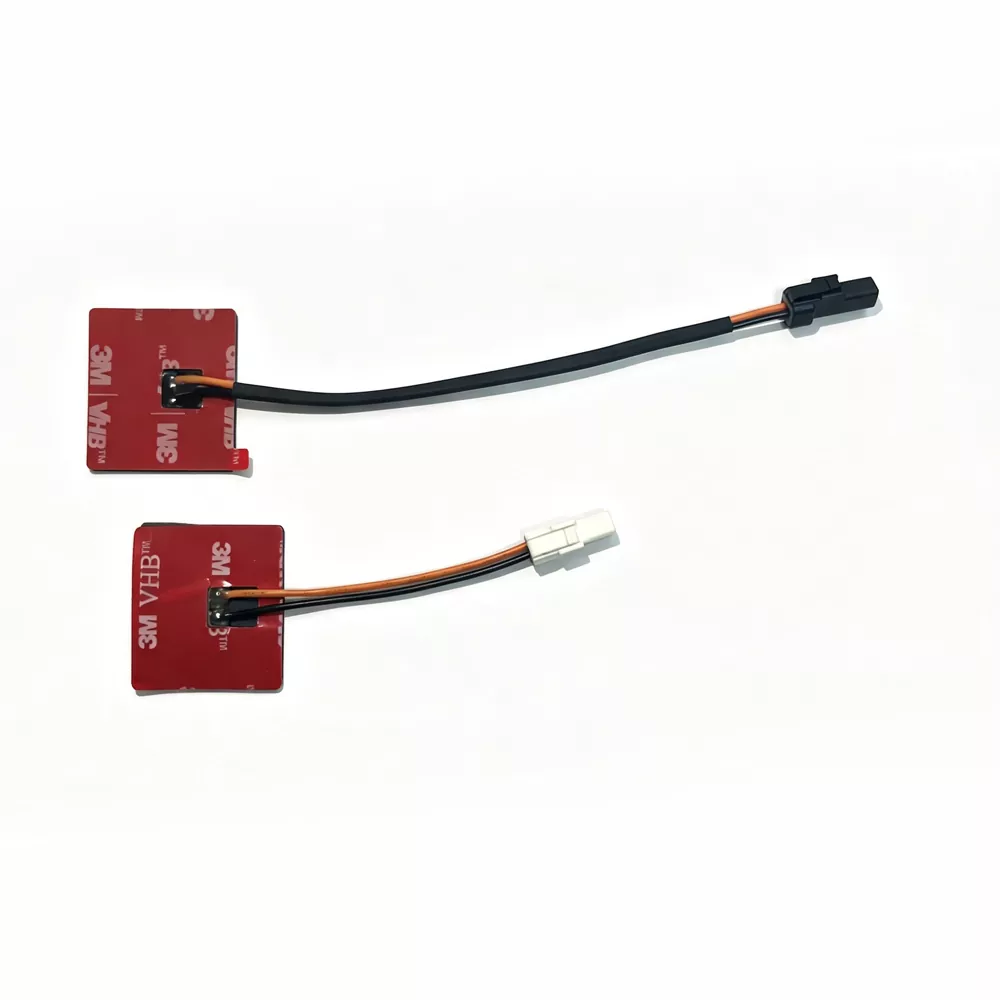

Une antenne NFC active fait référence à un système d'antenne qui, basé sur une antenne NFC conventionnelle, intègre une interface active sans contact ou un circuit d'amplification/commande de signal.

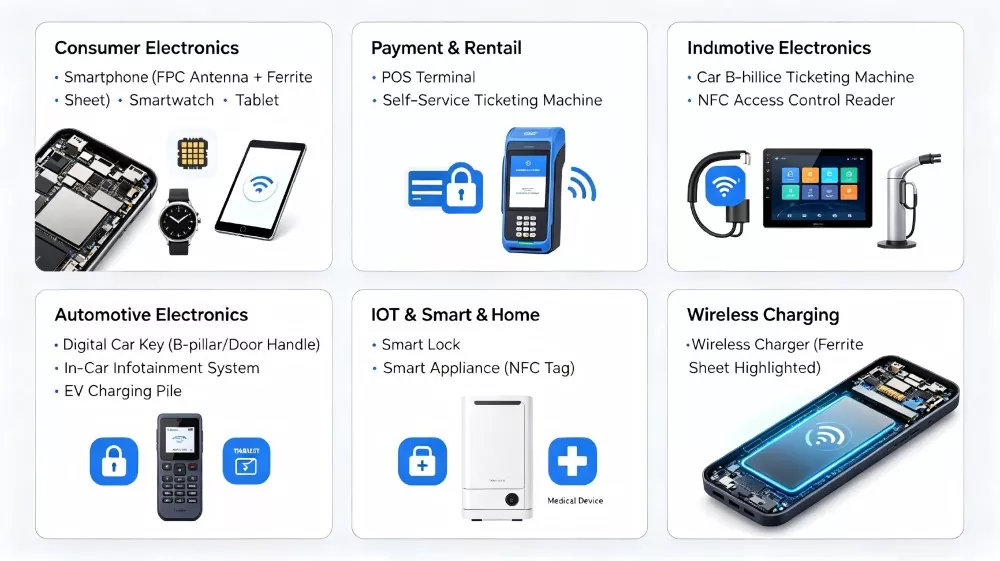

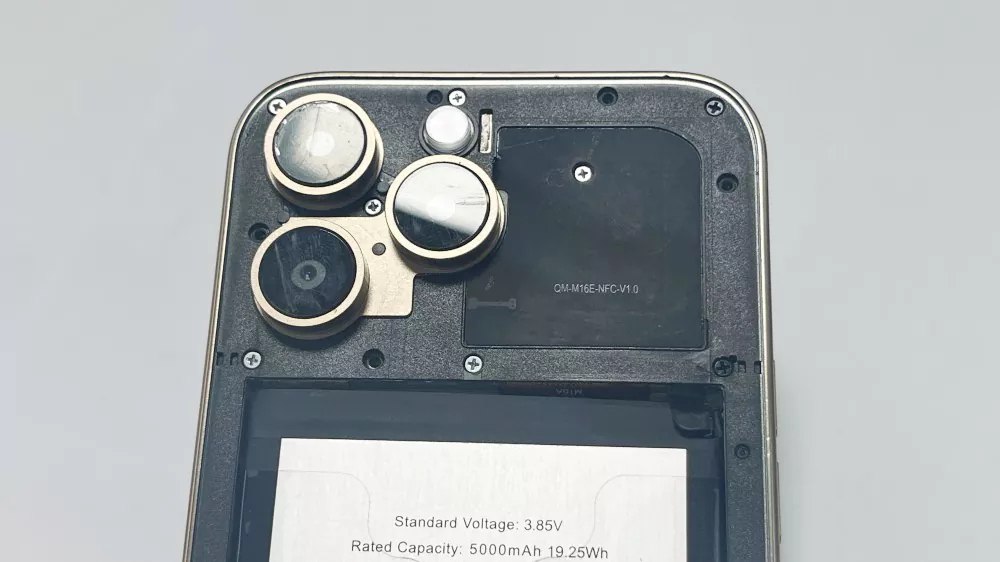

Appareils applicables

Pourquoi choisir l'antenne NFC de Qianmu Communication ?

1. Conception ultra fine et flexible – épaisseur aussi faible que 0,14 à 0,27 mm, parfaitement adaptée aux appareils ultra fins et aux exigences d'installation flexibles.

2. Couche d'isolation en ferrite – Ferrite standard incluse, protégeant efficacement contre les interférences des environnements métalliques.

3. Plusieurs méthodes d'installation – prend en charge diverses options, notamment le support adhésif 3M (adhésif amovible), les bornes IPEX et la soudure.

4. Fonctionnement à large température – Plage de température de fonctionnement : -40 ℃ à +85 ℃.

5. Entièrement conforme aux normes – répond aux normes environnementales RoHS

6. Services personnalisés - Prise en charge entièrement personnalisable des dimensions, des formes, des tours de bobine, des valeurs d'inductance, etc.

7. Livraison rapide – Production rapide d’échantillons et livraison efficace de la production de masse.

8. Support de simulation professionnel-fournir des simulations électromagnétiques et des recommandations d'optimisation de l'ensemble de la machine.

Comportement RF et considérations au niveau du système

Les performances d'une antenne NFC dépendent non seulement de ses spécifications électriques de base, mais également de l'environnement électromagnétique global créé par la structure finale de l'appareil. Des facteurs tels que le choix des matériaux, la disposition interne et les composants environnants peuvent affecter considérablement l'efficacité de l'antenne et la stabilité de la communication.

1. Effet de désaccordage du métal

Lorsqu'une antenne est installée à proximité de composants métalliques, notamment des batteries, des capots de blindage ou des cadres mécaniques, les courants de Foucault induits peuvent modifier les caractéristiques électromagnétiques et déplacer la fréquence de résonance. Sans une isolation adéquate en ferrite, cet effet de désaccord peut provoquer une déviation de résonance, des performances de couplage inférieures et une fiabilité de communication réduite.

2. Fonction de la couche de ferrite dans la stabilisation du champ

La couche magnétique en ferrite offre bien plus qu’une simple protection contre les interférences. Il fonctionne également comme une couche de guidage du flux magnétique en dirigeant le champ magnétique vers le côté non métallique de l'antenne. Cela permet d'améliorer l'efficacité du couplage, d'optimiser la transmission du signal et de minimiser les pertes d'énergie dans les applications où des composants métalliques se trouvent à proximité.

3. Sensibilité d'adaptation d'impédance

Les systèmes NFC fonctionnant à 13,56 MHz nécessitent une adaptation d'impédance précise en raison de leur sensibilité aux changements de conception du boîtier, d'épaisseur d'adhésif et de déformation de la bobine. De petites variations dans la structure mécanique peuvent influencer les performances du point de résonance et du facteur Q, rendant nécessaire un réglage au niveau du système après l'intégration de l'antenne.

4. Couplage avec l'architecture des appareils

Les performances de l'antenne sont également affectées par les caractéristiques diélectriques des matériaux environnants, notamment les boîtiers en plastique, les couvercles en verre et les structures d'empilement de PCB. Les matériaux ayant des constantes diélectriques plus élevées peuvent introduire une capacité parasite supplémentaire, entraînant une bande passante plus étroite et une marge de communication réduite.

5. Impact du système actif ou passif

Pour les configurations d'antennes NFC actives, le circuit de pilotage influence directement la répartition et l'intensité du champ électromagnétique. Bien que cette approche puisse étendre la distance de communication, elle augmente également la sensibilité aux changements de charge et nécessite un contrôle plus précis de la mise à la terre, du blindage et de la conception globale du système.

Spécifications techniques

Par rapport à ses pairs : les avantages différenciateurs de Qianmu Communications

Guide d'installation

Installation sur support adhésif (antenne flexible FPC)

Il s’agit de la méthode d’installation d’antenne NFC la plus couramment utilisée :

Étapes d'installation :

1. Nettoyez la surface - Utilisez une lingette imbibée d'alcool pour nettoyer la zone d'installation (la surface intérieure du boîtier de l'appareil ou la surface de la batterie), en vous assurant qu'elle est exempte d'huile et de poussière.

2. Décollez la pellicule antiadhésive – retirez soigneusement le film protecteur adhésif 3M à l'arrière de l'antenne.

3. Alignement et positionnement – ​​Alignez l'antenne avec l'emplacement d'installation désigné, en vous assurant que la zone de la bobine n'est pas obstruée.

4. Appuyez fermement et uniformément – ​​du centre vers les bords pour éliminer les bulles d'air.

5. Durcissement et attente – Laisser reposer pendant 24 heures pour obtenir une force de liaison optimale.

Notes d'installation :

Avis clients

« L'antenne souple intégrée NFC de Qianmu Communications a démontré des performances stables dans notre nouveau modèle de smartphone, atteignant une plage de lecture de 85 mm. La couche de ferrite protège efficacement contre les interférences de la batterie et la cohérence de la qualité tout au long de la production de masse est excellente. - Fabricant de marque, Shenzhen Junge Technology Co., Ltd.

« Les antennes NFC actives utilisées dans les terminaux POS exigent une fiabilité élevée et des champs RF puissants. Les produits de Qianmu Communication ont passé avec succès nos tests EMVCo rigoureux et nous avons déjà acheté plus de 300 000 unités. – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Fabricant de terminaux de paiement

FAQ

Q1 : Quelle est la fréquence de fonctionnement de l'antenne souple intégrée dans le NFC ?

R : NFC fonctionne dans la bande de fréquences normalisée au niveau international de 13,56 MHz ±7 kHz, qui est couramment utilisée dans les systèmes de communication en champ proche pour le transfert de données sans fil à courte portée.

Q2 : Quelle est la distance de lecture typique ?

R : La portée de communication est généralement limitée à quelques centimètres, généralement entre 5 et 8 cm, selon la conception de l'antenne, la structure de l'appareil et les conditions d'installation.

Q3 : Quand une antenne NFC avec un noyau de ferrite est-elle requise ?

R : Lorsque l'antenne doit être installée à la surface d'une batterie, à proximité d'un boîtier métallique ou dans un environnement comportant des composants métalliques, il est indispensable d'utiliser une antenne équipée d'une couche de ferrite. La couche de ferrite peut isoler efficacement les interférences de courants de Foucault inversées causées par le métal.

Q4 : Quelle est la différence entre une antenne souple intégrée NFC et une antenne active ?

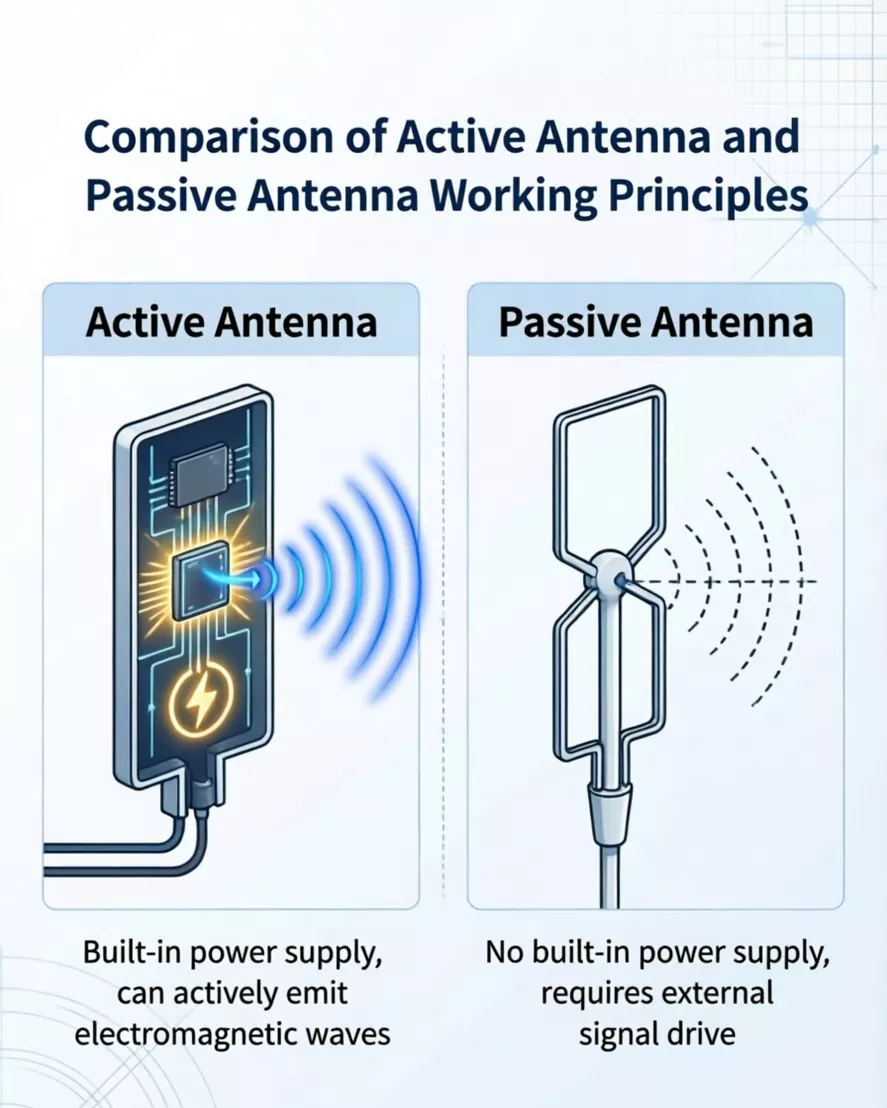

R : L'antenne passive intégrée est un composant passif qui s'appuie sur l'induction du champ magnétique du lecteur/enregistreur pour fonctionner, ce qui la rend adaptée aux applications NFC standard. L'antenne active intègre des circuits d'amplification et de pilotage du signal, lui permettant de générer activement un champ RF plus fort, ce qui la rend idéale pour des scénarios tels que les terminaux de paiement qui nécessitent un signal plus robuste.

Q5 : Peut-il être personnalisé en taille et en forme ?

R : Oui, Qianmu Communications prend en charge les conceptions personnalisées de toutes tailles, y compris les formes rectangulaires, circulaires et irrégulières.

Q6 : Quelle plage d’inductance est couramment utilisée ?

R : Les conceptions typiques se situent dans une plage d'inductance d'environ 1 à 2 μH, en fonction des exigences de réglage et d'adaptation d'impédance.

Q7 : Quelles sont les méthodes d’installation courantes ?

R : Il existe trois méthodes d'installation principales : ① Support adhésif 3M (antenne flexible FPC – la plus couramment utilisée) ; ② Connecteur IPEX (type enfichable) ; ③ Installation de soudure.

Q8 : Qianmu Communication est-il un commerçant ou une usine ?

R : Qianmu Communications est un fabricant qui intègre la R&D, la production et les ventes. Nous possédons notre propre usine et disposons d'une ligne de production complète ainsi que d'un système de contrôle qualité robuste - loin d'être simplement une société commerciale.
