Antenne Lora

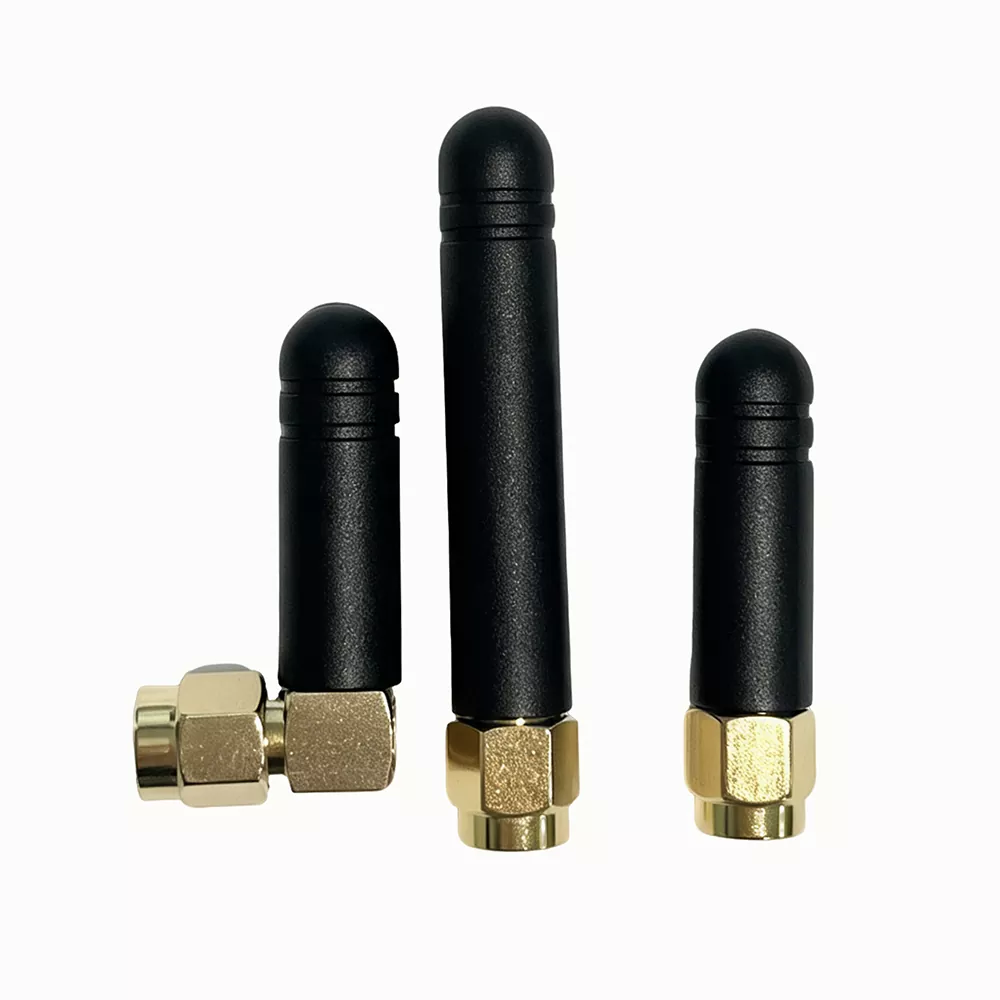

L'antenne LoRa est une antenne à tige externe IoT RF industrielle de 433 MHz et 868 à 920 MHz conçue pour la communication à spectre étalé à longue portée.

Développée par Qianmu Communication, cette antenne adopte une structure de tige externe divisée qui peut être installée de manière flexible sur les boîtiers, les poteaux et les boîtiers des appareils, réduisant ainsi la perte de blindage du signal causée par les coques métalliques, les murs et les cartes mères.

Il utilise un oscillateur en cuivre pur moulé d'une seule pièce et un boîtier en PVC résistant aux intempéries, couvrant avec précision la bande basse de 433 MHz et la bande ISM globale de 868 à 920 MHz.

Avec des performances par lots stables, l'antenne LoRa convient aux projets de réseau IoT longue distance à faible consommation.

Principe de fonctionnement

L'antenne LoRa 433/868-920 MHz Qianmu Communication utilise une conception d'oscillateur résonant segmenté combinée à un rayonnement RF omnidirectionnel pour réaliser la transmission et la réception de signaux longue distance.

La structure interne comprend un connecteur RF, un oscillateur à adaptation d'impédance, une couche de blindage d'isolation et un boîtier de protection étanche. Tous les paramètres de performance sont testés par le laboratoire RF de l'entreprise à l'aide d'un analyseur de réseau vectoriel.

1. Conception de résonance segmentée double bande

L'antenne intègre deux oscillateurs indépendamment adaptés pour la bande basse fréquence de 433 MHz et la bande ISM de 868 à 920 MHz. Le VSWR pleine bande mesuré est ≤ 1,3, garantissant une résonance stable sur les deux plages de fréquences.

Une antenne prend en charge deux bandes de communication LoRa grand public sans nécessiter un inventaire séparé.

2. Conception de rayonnement omnidirectionnel à 360 °

La structure symétrique de l'oscillateur en forme de tige fournit un rayonnement horizontal uniforme avec une fluctuation de ≤ 1 dB et réduit les angles morts du signal.

Avec la même puissance de transmission, la distance de transmission mesurée dans une zone ouverte est 2,8 fois plus longue que celle d'une antenne intégrée à un appareil, prenant en charge la mise en réseau d'appareils multidirectionnels sans déséquilibre de signal.

3. Blindage métallique et structure anti-interférence

Des anneaux de blindage en cuivre sont intégrés à la base de l'antenne pour réduire les interférences électromagnétiques provenant des cartes mères de passerelle, des moteurs industriels et des câbles d'alimentation.

Dans les environnements à forte interférence tels que les usines et les sous-stations, la perte de paquets de données mesurée est réduite de 65 %, garantissant une transmission stable des données IoT.

4. Structure extérieure résistante aux intempéries

L'antenne adopte un boîtier étanche en PVC épais avec des joints en caoutchouc scellés. Il a passé avec succès des tests de vieillissement cyclique de 72 heures et des tests de résistance à l'eau de pluie de -40°C à +70°C.

L'oscillateur reste protégé de l'oxydation, avec une déviation de fréquence inférieure à ≤ ± 2 MHz, maintenant des performances extérieures stables.

5. Adaptation d'impédance standard de 50 Ω

L'antenne utilise un réglage précis de l'impédance en usine et prend en charge les interfaces RF standard pour les appareils LoRa.

Il réduit la réflexion du signal causée par une inadéquation d'impédance, réduit la puissance de transmission de l'appareil de 12 % et prolonge la durée de vie de la batterie du terminal.

Compatible avec les appareils pris en charge

Cette antenne LoRa a une forte compatibilité RF et peut être directement connectée à la grande majorité des terminaux de communication IoT à faible consommation sans accessoires adaptateurs.

1. Hôte de communication LoRa : passerelle LoRa 433 MHz, concentrateur LoRa industriel 868/915 MHz, station de base d'acquisition LoRa extérieure, radio de transmission de données sans fil

2. Terminaux de détection intelligents : capteur de température et d'humidité du sol, sonde de surveillance de la qualité de l'eau, détecteur de fumée de gaz/incendie, collecteur de pression de niveau de liquide

3. Appareils industriels Internet des objets (iot): terminal d'acquisition de données d'atelier, kanban sans fil de ligne de production, hôte d'étiquette de localisation de marchandises d'entrepôt

4. Accessoires de ville intelligente : contrôleur de lampe unique pour lampadaire, détecteur magnétique de stationnement, moniteur d'état du couvercle de trou d'homme, hôte d'alarme de sécurité extérieure

5. Composants accessoires RF : alimentations RF, diviseurs de puissance du signal, modules d'amplification de relais RF

Spécifications techniques standardisées

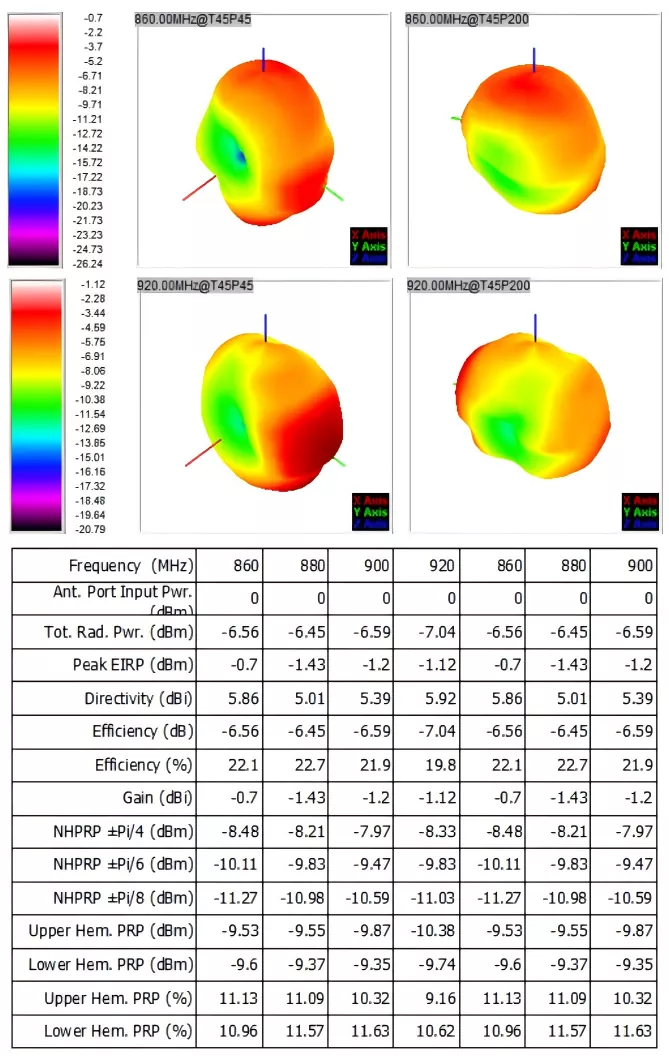

Tous les paramètres sont les résultats de tests internes en chambre anéchoïque RF. Chaque lot d'antennes LoRa est livré avec une feuille de test en usine en papier, qui peut être utilisée pour l'acceptation du projet, la déclaration en douane d'exportation, la vérification de la qualification de la partie A :

Guide d'achat

De nombreux acheteurs IoT et ingénieurs R&D sélectionnent les modèles principalement en fonction du prix, ce qui peut entraîner une distance de transmission insuffisante, des dommages extérieurs, une refonte du projet et une augmentation des coûts ultérieurement.

Lors de l'achat de l'antenne LoRa de communication Qianmu, le modèle peut être sélectionné en fonction de quatre facteurs clés :

1. Sélectionnez en fonction des exigences de bande de fréquence

Pour les exportations européennes et les projets municipaux nationaux, la bande 868 MHz est privilégiée. La bande 433 MHz convient aux applications sur les terres agricoles domestiques et aux capteurs industriels de 433 MHz.

Pour les projets de réseau hybride multibande, choisissez des antennes externes LoRa double bande 433/868-920 MHz pour prendre en charge différents appareils avec une seule antenne.

2. Sélectionnez en fonction de l'environnement d'exploitation

Pour les pièces sèches intérieures et les bureaux, des modèles standards peuvent être sélectionnés en fonction des conditions d'application.

Pour les terres agricoles extérieures, les lampadaires municipaux et les environnements côtiers à forte humidité ou à forte teneur en sel, choisissez des modèles étanches IP65 et résistants aux intempéries pour empêcher l'infiltration d'eau et les pannes.

Pour les régions où les températures sont inférieures à zéro dans les zones septentrionales, confirmez que le produit prend en charge un fonctionnement à basse température ≥ -40 °C.

3. Sélectionnez en fonction des exigences de distance de transmission

Pour les équipements intérieurs à courte distance, des antennes à faible gain peuvent être sélectionnées.

Pour les applications de surveillance extérieure dans les terres agricoles et les parcs couvrant plusieurs kilomètres, des antennes bi-bande à gain élevé doivent être utilisées pour réduire l'investissement dans les passerelles.

4. Sélectionnez en fonction des exigences du projet

Pour les tests en laboratoire et les projets à court terme, de petites quantités de modèles standards peuvent être achetées.

Pour les projets à grande échelle à long terme tels que les villes intelligentes et l'agriculture intelligente, une personnalisation en masse avec des logos sérigraphiés et des interfaces dédiées peut être sélectionnée pour maintenir une apparence cohérente de l'équipement et réduire les coûts d'exploitation et de maintenance à long terme.

FAQ

Q1 : Cette antenne externe LoRa prend-elle en charge simultanément les bandes de fréquences 433 MHz et 915 MHz ?

A1 : L'antenne externe LoRa de Qianmu Communication couvre toute la gamme de 430 à 440 MHz, 860 à 930 MHz et est parfaitement compatible avec les bandes ISM grand public de 433 MHz, 868 MHz et 915 MHz. Une seule antenne peut être adaptée aux appareils LoRa dans différentes régions.

Q2 : L’interface d’antenne, le LOGO du boîtier et l’emballage d’exportation peuvent-ils être personnalisés ?

A2 : Entièrement personnalisable. En tant qu'usine source, nous pouvons remplacer différents types d'interfaces RF telles que SMA/BNC/N/IPEX sur demande, prendre en charge la sérigraphie du logo de la marque du client sur la coque, une boîte de couleur d'exportation anglaise neutre personnalisée et la quantité minimale de commande pour les commandes personnalisées OEM/ODM peut être négociée de manière flexible.

Q3 : Comment pouvons-nous confirmer la distance de transmission réelle de l'antenne externe LoRa ? Pouvons-nous fournir les données mesurées ?

A3 : Oui. Chaque lot d'antennes externes LoRa est accompagné d'un rapport de test en chambre anéchoïque radiofréquence.
