Les antennes flexibles pour casque sont des composants émetteurs-récepteurs RF miniatures qui utilisent des substrats flexibles PI/LCP comme base, avec des motifs rayonnants conducteurs formés par gravure. Ils sont spécialement conçus pour les écouteurs Bluetooth TWS, les écouteurs supra-auriculaires sans fil et les écouteurs à conduction osseuse dotés de cavités internes compactes. Contrairement aux antennes rigides à circuit imprimé ou à ressort, les antennes flexibles pour casque offrent une excellente flexibilité et des profils ultra-fins, leur permettant de s'adapter aux parois intérieures des boîtiers d'écouteurs, aux côtés de la batterie et aux tiges d'oreille de forme irrégulière. Cela répond efficacement à des problèmes tels que l'espace limité dans la cavité et l'obstruction du signal causée par les structures métalliques.

Shenzhen Qianmu Communication Technology Co., Ltd., en tant que fabricant d'antennes basé à Shenzhen, s'appuie sur son laboratoire RF interne pour affiner en permanence les solutions de conception d'antennes de casque et sert de fournisseur fiable pour de nombreuses marques de casques.

Principe de fonctionnement

Ce sont essentiellement des composants de rayonnement RF planaires miniatures. Les signaux électriques haute fréquence du module audio sans fil sont transmis au circuit rayonnant de l'antenne, qui les convertit en ondes électromagnétiques par induction électromagnétique. Simultanément, l'antenne capture les ondes électromagnétiques Bluetooth externes et les reconvertit en signaux électriques pour les transmettre à la puce de contrôle principale, permettant ainsi le transfert de données audio bidirectionnel entre les smartphones et les écouteurs. Pour optimiser les performances dans les scénarios d'utilisation des écouteurs, nous avons affiné le point d'alimentation de l'antenne et la conception de mise à la terre afin de réduire la perte d'absorption du signal causée par la tête humaine. Cas de test réel : pour les mêmes écouteurs TWS, le remplacement d'une antenne à ressort standard par notre antenne pour casque flexible Qianmu a augmenté la distance de connexion stable à travers un mur de 3,2 m à 6,1 m, réduisant ainsi la probabilité de déconnexion de 72 % (données de test collectées dans une chambre anéchoïque avec une usure humaine réelle ; rapports de test disponibles sur demande).

Liste des appareils compatibles

Cette antenne casque flexible est largement compatible avec divers terminaux audio sans fil :

1. Écouteurs Bluetooth sans fil TWS (intra-auriculaires, semi-intra-auriculaires)

2. Écouteurs Bluetooth ouverts à suspension auriculaire, écouteurs à conduction aérienne

3. Écouteurs sans fil à conduction osseuse, écouteurs Bluetooth tour de cou

4. Écouteurs de réception audio auxiliaires, écouteurs sans fil de type aide auditive

5. Écouteurs sans fil portables pour casque compact avec solution de modification intégrée

Points de vente clés

1. Ultra-mince et flexible, conçu pour s'adapter à l'empilement extrême des écouteurs

Disponible dans des épaisseurs de 0,12 à 0,3 mm, avec un rayon de courbure minimum de ≤1,5 ​​mm, il prend en charge des dizaines de milliers de cycles de flexion sans fissuration ni délaminage du cuivre. Il peut être collé sur les tiges des écouteurs, sur les côtés de la batterie ou sur les parois intérieures incurvées des boîtiers, éliminant ainsi le besoin de zones plates de PCB et aidant les ingénieurs en structure à réduire la taille des écouteurs.

Photo réelle : test de flexion multi-angle de l'antenne en temps réel

2. Des performances RF stables réduisent les déconnexions et les décalages

L'équipe RF de Qianmu Communications a terminé la simulation d'adaptation d'impédance plus tôt que prévu, obtenant un ROS d'antenne pour casque ≤ 1,8 et une efficacité de rayonnement de signal élevée. Cela atténue efficacement l'atténuation du signal causée par l'obstruction de la tête pendant le port, réduisant ainsi le bégaiement audio dans les scénarios de course et de déplacement.

3. Équipé d'un support adhésif haute température pour un assemblage automatisé facile

L'arrière de l'antenne est doté d'un adhésif double face résistant aux hautes températures, permettant une fixation rapide et sécurisée en retirant simplement le film protecteur — aucun clip ni vis requis. Cette conception est idéale pour un assemblage rapide sur les lignes de production en usine, réduisant ainsi le temps de travail lors de l'installation.

4. Haute personnalisation (avantage d'approvisionnement direct en usine)

En tant que fabricant chinois d'antennes pour casque, nous prenons en charge la personnalisation du réglage de la bande de fréquence (principalement Bluetooth 2,4 GHz, extensible), de la longueur du câble, du type de terminal (U.FL, contacts étamés) et du matériau du substrat (PI pour la qualité économique / LCP pour le haut de gamme). Nous proposons une production d’échantillons pour les petits lots et des délais de livraison fiables pour les commandes de gros volumes.

5. Contrôle de qualité strict, haute cohérence

Chaque lot d'antennes d'écouteurs est soumis à un échantillonnage et à des tests dans une chambre anéchoïque RF, ainsi qu'à des tests de cyclage et de vieillissement par flexion à haute et basse température, éliminant ainsi les variations de performances des lots et les rendant adaptés à la production de masse à long terme d'écouteurs de marque.

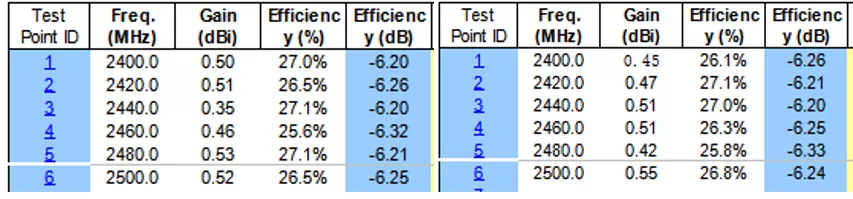

Spécifications techniques

Antenne casque flexible par rapport aux solutions d'antenne courantes dans l'industrie

De nombreux fabricants de casques ont du mal à sélectionner leurs antennes, tiraillés entre les antennes à ressort, les antennes PCB rigides et les antennes en céramique. Sur la base de tests réels réalisés sur des milliers de projets de casques, nous avons compilé une comparaison claire et intuitive :

Si vos écouteurs ont un espace interne limité, des formes de boîtier irrégulières ou nécessitent une grande cohérence dans la production de masse, une antenne casque flexible est la solution optimale. En tant que fabricant d'origine basé à Shenzhen, Qianmu Communications peut rapidement optimiser la conception de l'antenne en fonction de votre prototype.

Équipement d'essai en chambre anéchoïque RF

Comment choisir la bonne antenne casque flexible

De nombreux ingénieurs en approvisionnement en casques font souvent des erreurs lors de la sélection des modèles. Basés sur des années d’expérience en matière de service fournisseur, voici quatre critères de sélection clés :

1. Donnez la priorité à la confirmation de l'espace interne disponible dans l'écouteur et fournissez des dessins 3D de la longueur, de la largeur, de la hauteur et de la structure de la cavité. Nous évaluerons les dimensions maximales de l’antenne et les zones de courbure autorisées. N'achetez pas directement des antennes standard disponibles dans le commerce, car cela risque fort d'entraîner de mauvaises performances du signal.

2. Définir clairement les objectifs d'utilisation environnementale. Pour les produits destinés aux casques de sport et d'extérieur, sélectionnez des versions optimisées pour la résistance à la flexion et la résistance aux vibrations ; pour les produits d'exportation, confirmer à l'avance les exigences de certification environnementale du marché cible.

3. Faites attention aux services d'assistance au réglage RF : le simple achat d'une antenne casque flexible ne garantit pas la facilité d'utilisation ! Sans une adaptation et un réglage appropriés des antennes, même les meilleurs matériaux peuvent entraîner un retard de performance. Choisissez un fabricant avec des ingénieurs RF internes, plutôt qu'un simple intermédiaire.

4. Envoyez-nous un échantillon pour test avant de passer la commande officielle. Nous produirons des prototypes d’antennes pour les tester sur site par le client. La production de masse ne commencera qu’après des tests réussis, minimisant ainsi les risques de développement.

FAQ

Q1 : L'antenne des écouteurs prend-elle en charge un dimensionnement personnalisé ?

R : Oui, nous prenons en charge la personnalisation. En tant qu'usine, nous pouvons mouler et personnaliser les dimensions externes, la longueur du fil et le type de terminal en fonction de la structure interne de l'écouteur. Vous pouvez fournir des dessins 2D/3D, et nous évaluerons la conception et produirons des échantillons.

Q2 : Quelle est la quantité minimum de commande (MOQ) pour les antennes pour écouteurs ?

R : Antennes pour écouteurs standard en stock avec un faible MOQ ; des échantillons personnalisés disponibles en petites quantités et un MOQ pour les commandes de production de masse peuvent être négociés. N'hésitez pas à contacter notre équipe commerciale pour toute demande de renseignements.

Q3 : Pouvez-vous fournir un rapport de test d’antenne RF ?

R : Oui. Chaque lot de produits est accompagné de données de tests en usine et nous pouvons également fournir des rapports d'inspection tiers à la demande du client, garantissant ainsi une traçabilité complète de la documentation.

Q4 : L'antenne des écouteurs peut-elle être compatible avec un module Bluetooth 5.3 ?

R : Entièrement compatible. L'antenne casque flexible fonctionne dans la bande ISM standard 2,4G et est compatible avec toute la série de modules audio Bluetooth 5.0/5.1/5.2/5.3.

Q5 : Quels documents peuvent être fournis pour l’exportation du produit ?

R : Nous pouvons fournir des factures pro forma, des listes de colisage, des rapports RoHS et CE, des licences commerciales et d'autres documents pour répondre aux exigences de dédouanement dans divers pays.
