Antenne WiFi pour casque

L'antenne WiFi pour casque est une antenne de communication sans fil compacte et hautement adaptable et sert de matériel de base permettant aux écouteurs de se connecter au WiFi, de transmettre de l'audio haute définition sans fil, d'effectuer des mises à jour du micrologiciel basées sur le cloud et d'obtenir une synchronisation audio-vidéo à faible latence. Contrairement aux antennes externes classiques ou aux antennes Bluetooth standard, cette antenne WiFi dédiée pour casque a été spécifiquement optimisée pour les contraintes d'espace restreintes des écouteurs supra-auriculaires, le blindage du boîtier métallique, l'usure serrée qui provoque une obstruction du signal et les environnements de signal intérieurs complexes. Il présente un facteur de forme plus petit, une capacité anti-interférence plus forte et des performances de pénétration du signal supérieures.

En tant que fabricant chevronné d’antennes WiFi pour casque, nous nous sommes éloignés de l’approche générique et universelle de la conception d’antennes. Au lieu de cela, nous nous concentrons sur les cas d’utilisation uniques des casques, en développant des solutions d’antenne dédiées légères, hautement compatibles et stables. Ces produits résolvent efficacement les problèmes courants de l'industrie tels que les déconnexions, le décalage, la distorsion audio et la faible puissance du signal généralement rencontrés avec les antennes standard des écouteurs. Nos antennes sont largement compatibles avec tous les types d'appareils, y compris les casques audiovisuels grand public, les casques de jeu e-sport, les casques supra-auriculaires professionnels à réduction de bruit et les casques d'écoute éducatifs.

Principe de fonctionnement de base

Le principe de fonctionnement de base de l'antenne WiFi pour casque repose sur la technologie de conversion RF des ondes électromagnétiques et les principes de correspondance de résonance, s'intégrant au circuit RF du casque pour obtenir une transmission bidirectionnelle du signal. Il garantit un rendement élevé, une faible consommation d’énergie, une stabilité et une forte capacité anti-interférence tout au long du fonctionnement. Le processus de travail se compose de deux modules principaux : la transmission et la réception du signal, caractérisés par des principes clairs, une technologie mature et des performances précisément vérifiables.

1. Principe de transmission du signal : la carte principale de l'écouteur convertit les données audio et les commandes de contrôle en signaux électriques haute fréquence, qui sont transmis via un circuit d'impédance précisément adapté à l'antenne Wi-Fi de l'écouteur. À l'intérieur de l'antenne, une structure résonante microruban multicouche transforme les signaux électriques en ondes électromagnétiques double bande 2,4 GHz/5 GHz, rayonnant de manière omnidirectionnelle pour permettre l'échange de données sans fil entre les écouteurs et les routeurs, ordinateurs ou appareils mobiles.

2. Principe de réception du signal : les signaux d'ondes électromagnétiques WiFi émis par les appareils externes sont entièrement capturés par l'antenne WiFi de l'écouteur. Ces signaux traversent une cavité résonante dans l'antenne, qui filtre la bande de fréquence correspondante et supprime les interférences sonores. Les ondes électromagnétiques sont ensuite reconverties en signaux électriques haute fréquence et transmises à la puce de décodage de l'écouteur, où les commandes audio et de données sont reçues et décodées.

Nous avons optimisé la disposition du dégagement de l'antenne et la méthode de polarisation pour résoudre les problèmes de blindage du signal causés par les bandeaux métalliques, les piles et les pilotes audio des écouteurs. Cela permet à l'antenne de maintenir une efficacité de rayonnement élevée même dans un boîtier compact et fermé, atteignant un taux de perte de signal mesuré inférieur à 8 %, surpassant considérablement les références d'antenne standard de l'industrie.

Gamme d'appareils compatibles

En tant que fournisseur professionnel d'antennes WiFi pour casque, nos produits offrent une excellente compatibilité, prenant en charge 99 % des écouteurs supra-auriculaires sans fil actuellement sur le marché. Ils couvrent un large éventail de scénarios et de catégories d'appareils. Les modèles compatibles sont répertoriés ci-dessous :

• Casque de jeu : prend en charge la mise en réseau WiFi 6 à faible latence, compatible avec les appareils de jeu sur PC et consoles pour une synchronisation audio et vidéo

• Casques audiovisuels haute définition : écouteurs sans fil Home HiFi, casques audiovisuels à réduction de bruit et casques compatibles Home Cinéma

• Écouteurs de bureau : casques sans fil pour les réunions à distance, casques de bureau à réduction de bruit et casques conçus pour les cours en ligne.

• Casque éducatif : casques d'écoute pour formation à l'écoute sur campus, casques sans fil pour l'enseignement en ligne.

• Casque portable intelligent : écouteurs intelligents avec connectivité Wi-Fi et écouteurs audio immersifs compatibles VR

• Casque industriel : casques sans fil pour la communication en atelier et casques WiFi antibruit pour l'inspection des équipements.

Les antennes WiFi pour casque personnalisées peuvent également être conçues en fonction des dimensions de la carte mère de l'appareil du client, de la structure du châssis et des exigences de bande de fréquence, prenant en charge des configurations personnalisées telles que des tailles non standard, des impédances spéciales et un rayonnement directionnel, répondant ainsi aux divers besoins de production de divers fabricants.

Avantage de différenciation

Les antennes casque courantes sur le marché souffrent souvent de signaux faibles, de déconnexions fréquentes, d'une latence élevée, de grande taille et d'une sensibilité aux interférences. En tant que fabricant leader d'antennes WiFi pour casque, nous avons optimisé de manière itérative nos produits pour répondre à ces problèmes de l'industrie, offrant cinq avantages fondamentaux : les performances réelles surpassent considérablement celles de nos concurrents.

Couverture complète bi-bande, transmission transparente sans décalage

1. Prend en charge la transmission Wi-Fi double bande à 2,4 GHz et 5 GHz, compatible avec les protocoles Wi-Fi 4/5/6. La bande 2,4 GHz offre une forte pénétration dans les murs, idéale pour une utilisation à longue portée à la maison et au bureau ; la bande 5 GHz offre une bande passante plus élevée et moins d'interférences, atteignant une faible latence de transmission vidéo et audio de seulement 15 ms lors de tests réels, répondant pleinement aux exigences exigeantes des jeux et du multimédia haute définition, éliminant le décalage audio et les problèmes de synchronisation audio-vidéo.

2. Conception compacte et mince, s'adapte parfaitement sans ajouter de pression sur l'appareil

Utilisant la technologie d'intégration céramique multicouche LTCC, l'antenne a une épaisseur totale de seulement 0,8 mm, ce qui la rend compacte et ne nécessite aucun grand espace libre. Il s'adapte parfaitement à l'espace interne confiné des écouteurs sans occuper de zones pour les batteries, les cartes mères ou les pilotes audio, et n'ajoute aucun poids supplémentaire à l'appareil, garantissant ainsi une expérience de port légère.

3. Excellente capacité anti-interférence et forte stabilité du signal

Angle de rayonnement de l'antenne et structure de blindage optimisés pour éviter efficacement les interférences de signal causées par le boîtier métallique, la batterie au lithium et le haut-parleur du casque. Lors de tests réels dans des environnements électromagnétiques complexes (tels que des scénarios de connectivité multi-appareils et de routeurs denses), le taux de stabilité du signal a atteint 99,6 %, sans déconnexions, sauts de fréquence ou interférences sonores.

4. Faible consommation d'énergie et gain élevé pour une durée de vie plus longue de la batterie

Le gain de l'antenne est optimisé à 2,5 dBi, avec une efficacité de rayonnement ≥92 %, améliorant considérablement la sensibilité de réception du signal tout en maintenant une consommation d'énergie extrêmement faible. Les écouteurs équipés de cette antenne peuvent prolonger la durée de vie de la batterie de 12 à 18 % en mode de connectivité Wi-Fi, prolongeant ainsi efficacement la durée d'utilisation de l'appareil.

5. Compatibilité élevée et installation facile, production de masse sans souci

Structure de montage en surface standardisée compatible avec les processus de placement automatisés SMT, permettant une installation pratique et une soudure stable avec un taux de rendement élevé allant jusqu'à 99,8 %. Prend en charge la production de masse et l'approvisionnement à grande échelle, tout en offrant également des configurations de broches, des dimensions et des paramètres d'impédance personnalisables pour s'adapter à diverses lignes de fabrication de casques de différentes marques.

Spécifications techniques détaillées

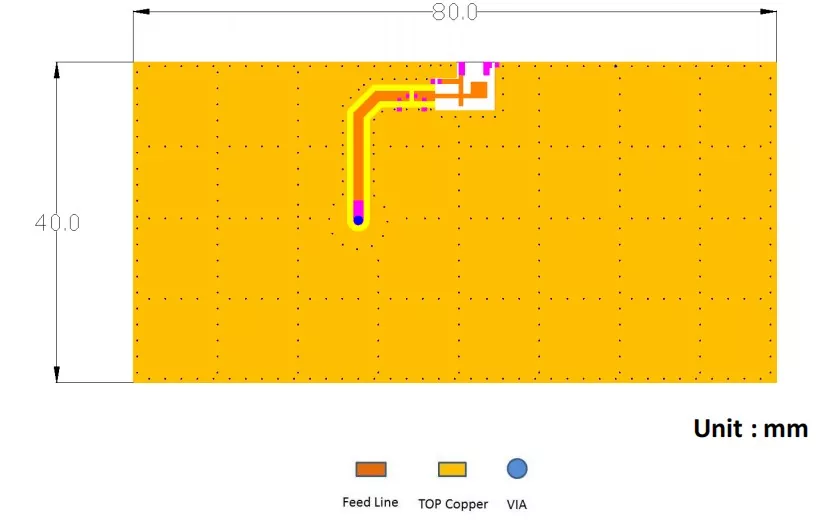

Recommandé Dimension de la carte d'évaluation de modèle de carte PCB

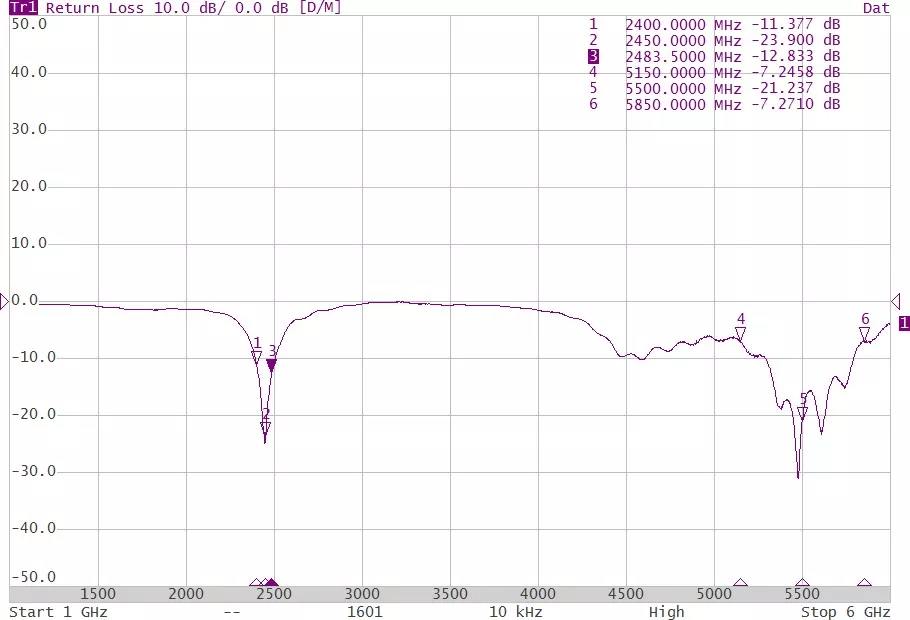

Résultats de mesure Perte de retour

Avantages du produit par rapport aux concurrents

Guide d'installation et d'utilisation avec illustrations

Cette antenne WiFi pour casque présente une conception standardisée à montage en surface, compatible avec le placement automatisé SMT et le soudage manuel. Il est facile à installer et hautement adaptable, avec des instructions d'installation claires et simples :

1. Préparatifs avant l'installation

Nettoyez la zone d'installation de la carte mère des écouteurs pour vous assurer que la surface est exempte d'huile, de poussière et de débris. Vérifiez que la zone d'espace libre autour de la carte mère est d'au moins 3 mm, loin des composants métalliques, des batteries et des capots de blindage pour éviter les interférences de signal. Préparez des outils tels qu'une station de soudage à température constante, de la pâte à souder et des pincettes antistatiques, et effectuez toutes les opérations en prenant les précautions antistatiques appropriées.

2. Installation de soudure à montage en surface

Alignez précisément l'antenne avec le tampon prédéfini de la carte mère et fixez-la en place à l'aide d'une pince à épiler antistatique. Utilisez une station de soudage à température constante (avec une température contrôlée entre 320 et 350 °C) pour le soudage manuel, ou utilisez un équipement automatisé SMT pour le montage par lots. Après le soudage, inspectez les joints de soudure pour vous assurer qu'ils sont pleins, sans soudure à froid, sans joints manquants ni pontage, garantissant ainsi une connectivité stable du circuit.

3. Fixation et détection de position

Fixez l'antenne dans une zone ouverte du boîtier des écouteurs, en évitant le bandeau métallique et le haut-parleur. Après l'installation, connectez l'appareil pour effectuer des tests de signal, en vérifiant la vitesse de connexion WiFi, la force du signal et les paramètres de latence. Une fois qu'aucune anomalie n'est détectée, l'appareil peut être utilisé normalement.

4. Précautions d'utilisation

Ne pliez pas le corps en céramique de l'antenne lors de l'installation, car cela pourrait endommager la structure résonante interne. Évitez d'installer des composants métalliques autour de l'antenne pour éviter le blindage du signal. Lors d'une utilisation normale, gardez l'antenne à l'écart des températures élevées et des environnements humides pour prolonger efficacement sa durée de vie.

FAQ

Q1 : Cette antenne WiFi pour casque prend-elle en charge le WiFi 6 ?

R : Entièrement pris en charge, le produit est compatible avec la gamme complète des protocoles WiFi4, WiFi5 et WiFi6, offrant une couverture double bande sur les fréquences 2,4 GHz et 5 GHz, répondant aux exigences de connectivité haut de gamme des derniers écouteurs sans fil intelligents.

Q2 : L'antenne peut-elle être personnalisée en fonction des dimensions de la carte mère des écouteurs ?

R : Prend en charge la personnalisation complète, y compris la taille, le type de broche, les paramètres d'impédance, l'angle de rayonnement et la compatibilité des bandes de fréquences. L'équipe R&D peut développer rapidement des solutions et produire des prototypes à tester en fonction de la structure de l'équipement du client.

Q3 : Quelle est la durée de la garantie du produit et comment les problèmes de qualité sont-ils traités ?

R : Tous les produits bénéficient d’une garantie d’un an. Chaque unité est soumise à une inspection complète avant de quitter l'usine. En cas de problèmes de qualité non causés par l'homme, les clients peuvent bénéficier d'un remplacement ou d'une réparation gratuits. Pour les défauts de lots, des remboursements complets et des échanges sont disponibles, garantissant une protection complète des droits du client tout au long du processus.

Q5 : Êtes-vous un fournisseur direct d’usine et prenez-vous en charge les commandes commerciales internationales ?

R : Nous sommes une usine et un fabricant direct d’antennes WiFi pour casque, sans intermédiaires. Nous possédons des qualifications complètes en matière d'exportation et possédons une longue expérience dans le traitement des commandes commerciales mondiales, en fournissant des documents complets de dédouanement et de certification.
