Caméra portée sur le corps, antenne 4G/5G

Shenzhen Qianmu Communication Technology Co., Ltd. est une usine nationale de recherche et développement et de fabrication d'antennes 4G/5G pour caméras corporelles.

Nous avons développé une antenne intégrée Sub6G à large bande FPC en interne, compatible avec la 4G LTE et les bandes de fréquences 5G Sub6G nationales et internationales grand public. L'antenne a fait l'objet d'une optimisation spécialisée des performances pour relever les défis liés à l'espace compact des appareils, au blindage métallique, aux interférences de la batterie, à la perte de signal due à l'usure du corps humain et aux conditions difficiles de fonctionnement sur le terrain.

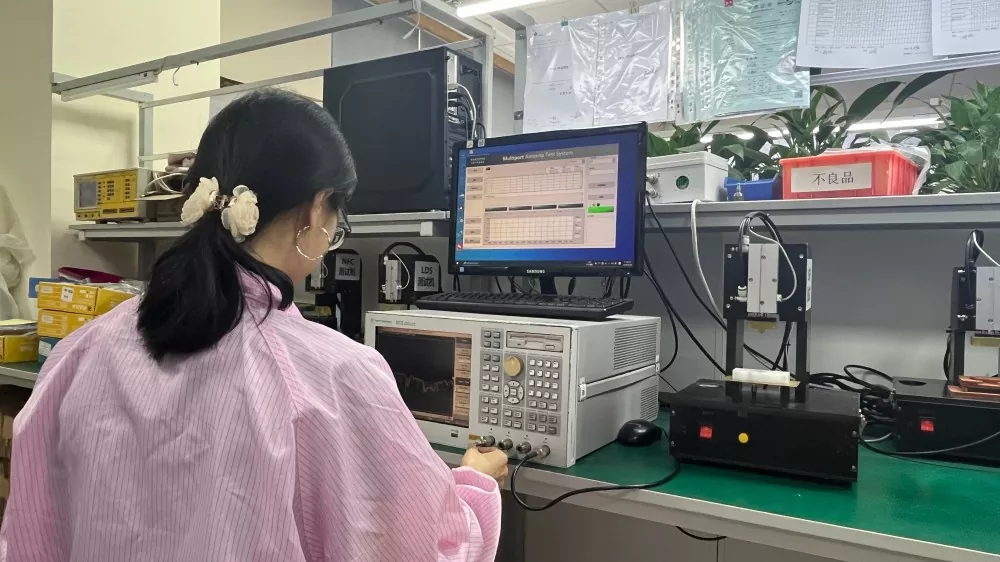

L'antenne utilise un substrat flexible PI fiable et est montée avec un adhésif industriel, ce qui la rend adaptée aux structures d'appareils compactes. Tous les produits sont soumis à des tests de simulation OTA complets dans des chambres anéchoïques pour reproduire des environnements opérationnels réels. Les enregistrements des tests VNA et OTA sont archivés par lot de production et des rapports d'inspection peuvent être fournis sur demande.

Définition technique professionnelle

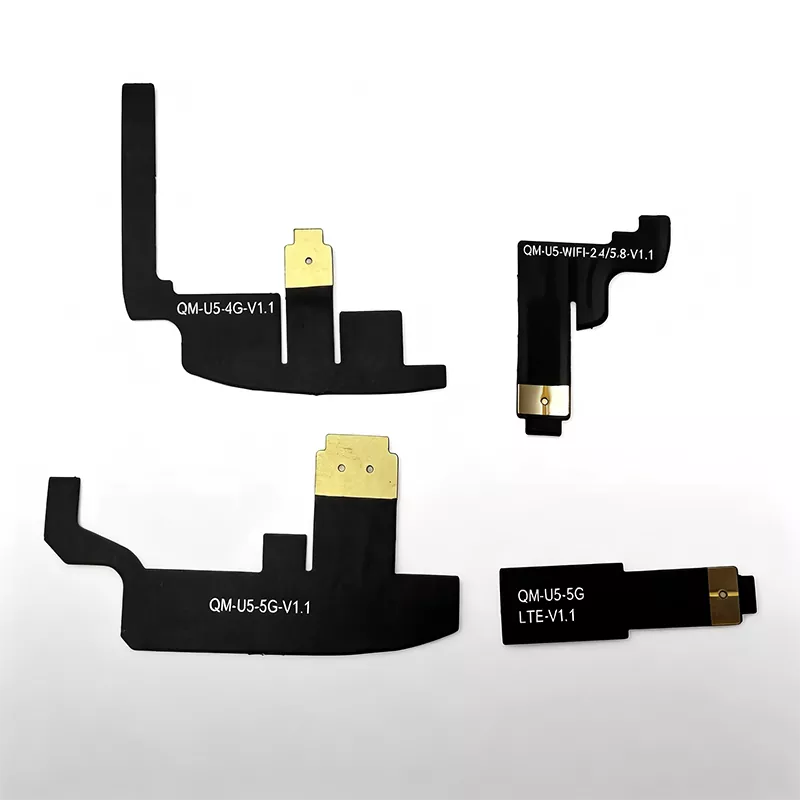

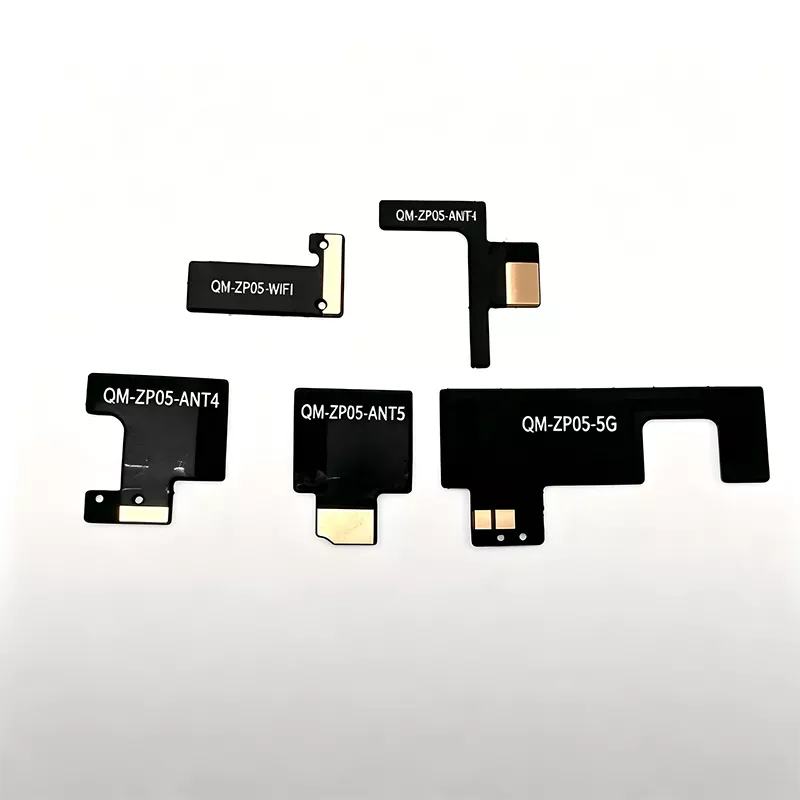

Notre antenne 4G/5G pour caméra portée sur le corps est une antenne Sub6G intégrée flexible PIFA FPC à large bande. Il prend en charge les bandes LTE B1/B3/B5/B8/B20/B38/B40 et les bandes 5G Sub6G grand public N41/N78/N79. L'antenne utilise un substrat de film PI résistant aux vibrations, aux brouillards salins et hautement pliable, combiné à un adhésif double face haute température de qualité industrielle et à une ligne d'alimentation RF U.FL/IPEX, ce qui la rend idéale pour une installation interne dans des caméras portées sur le corps.

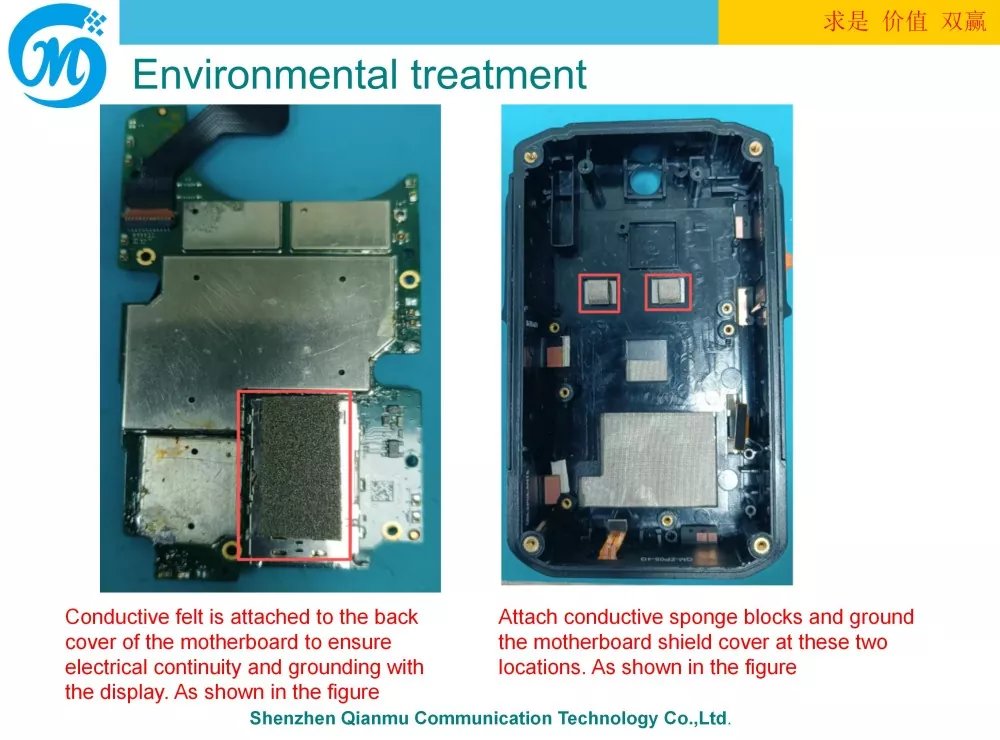

Contrairement aux antennes IoT FPC classiques, la phase de conception intègre une simulation 3D complète du système, y compris le boîtier métallique, la batterie au lithium, le support de caméra, le capot de protection de la carte mère et le modèle fantôme du corps humain dans l'environnement de simulation.

Pré-adapté avec une impédance de 50 Ω en usine et soumis simultanément à des tests de fiabilité en matière de chute, de cycles de température, de brouillard salin et d'humidité. Cela réduit la charge de travail d'intégration des systèmes client et raccourcit le cycle de développement des projets de matériel de police.

Principe de fonctionnement complet de l'antenne

L'antenne entière se compose d'un conducteur rayonnant FPC, d'une couche de support adhésive industrielle, d'un chargeur coaxial U.FL et d'un réseau d'adaptation RF de carte mère, permettant la conversion bidirectionnelle des ondes électromagnétiques haute fréquence pour obtenir la transmission et la réception de signaux cellulaires 4G/5G.

Pendant la transmission, le module de communication de l'enregistreur convertit les flux vidéo, les alertes SOS et les données de localisation en signaux électriques haute fréquence, qui sont transmis via un câble coaxial à la structure résonante FPC. Ces signaux sont ensuite convertis en ondes électromagnétiques 4G/5G pour le rayonnement externe, envoyant des informations de preuve à la station de base.

Lors de la réception, l'antenne capte les ondes électromagnétiques de la station de base et les convertit en signaux électriques, qui sont ensuite retransmis au module pour compléter la commande de planification et la réception des paramètres à distance.

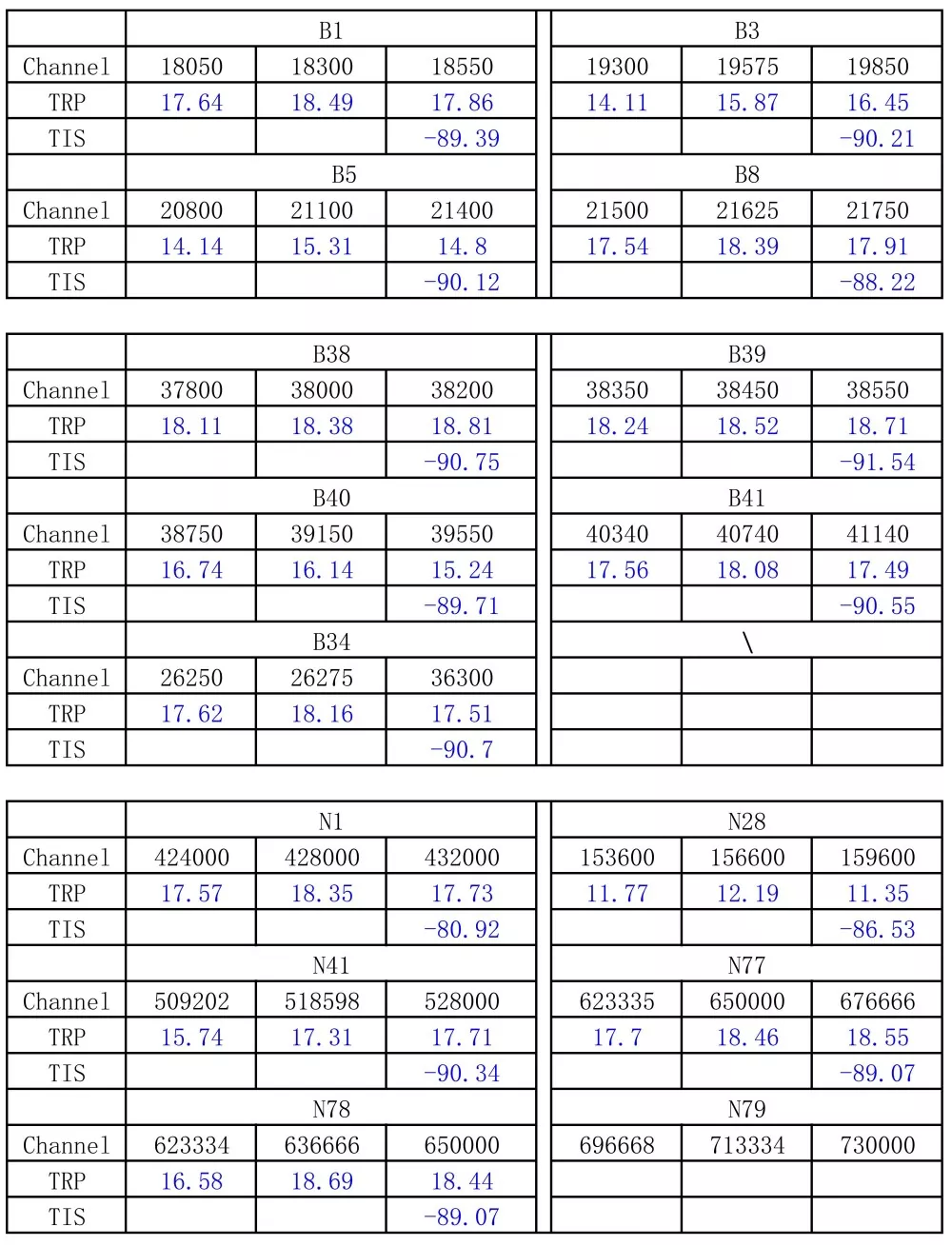

Pour compenser la perte RF causée par le port sur le dos humain, les performances sont améliorées grâce à une simulation dans une chambre anéchoïque à l'aide d'un modèle fantôme du corps humain, ce qui entraîne une amélioration de 22,8 dB de la sensibilité de réception TIS par rapport aux antennes FPC classiques. Dans des conditions de port simulées, l'efficacité d'une antenne standard pour LTE B8 n'est que de 40,46 %, tandis que l'antenne de Qianmu atteint ≥52 % pour LTE basse fréquence et ≥47 % pour 5G N78. Chaque lot est soumis à un échantillonnage et à de nouveaux tests avec VNA, avec des courbes de test et des enregistrements de production archivés pour vérification par le client.

Appareils et accessoires compatibles

Compatible avec les appareils finaux

1. Caméra corporelle haute définition 4G/5G pour la sécurité publique et la police de la circulation.

2. Caméra corporelle pour la gestion urbaine, l'administration routière et la collecte de preuves audiovisuelles des pompiers

3. Enregistreur d'application de la loi antidéflagrant et intrinsèquement sûr pour les industries chimiques et minières

4. Terminal d'enregistrement pour un seul soldat d'inspection de l'alimentation

5. Dispositif d'application de la loi à un seul soldat pour l'exportation à l'étranger 4G/5G

Module de communication compatible

-Module de communication 4G LTE Cat.1 / Cat.4 Module de communication domestique/importé 5G Sub-6GHz Module de communication intégré multimode 4G+5G+WiFi

Matériaux fournis par l'usine pour la production

Câbles coaxiaux U. FL/IPEX de différentes longueurs, plaques d'acier de renfort et support adhésif industriel résistant aux hautes températures et au sel. Longueur de câble et spécifications de connecteur personnalisables en fonction de la conception de la carte mère afin de minimiser le traitement secondaire pour les clients.

Spécifications techniques

Guide d’achat et de sélection d’antennes

1. Concentrez-vous sur les données de mesure réelles provenant d'appareils complets portés sur le corps, plutôt que de vous fier uniquement aux paramètres de l'espace libre. Les fiches techniques typiques des fabricants fournissent des mesures prises sur des cartes nues ; les performances se dégradent considérablement une fois installées dans les boîtiers de l'appareil et usées. Lors de l’achat, demandez toujours des rapports de test VNA/OTA complets du système et ne vous fiez pas uniquement aux spécifications théoriques.

2. Donner la priorité à la sélection d'une usine source ayant de l'expérience dans la production en série d'équipements d'application de la loi pour un seul soldat. Les défis des appareils destinés à un seul soldat résident dans la gestion des interférences provenant des boîtiers métalliques et des batteries, de l'usure du corps humain et des environnements difficiles. Les usines ayant une expérience préalable en matière de projet peuvent fournir des recommandations précoces en matière de structure et de PCB, réduisant ainsi le besoin de modifications et de reprises de moules.

3. Différencier les bandes de fréquences nationales et internationales et définir clairement les normes de test de fiabilité. Pour les projets nationaux, confirmez LTE B1/B3/B5/B8/B20 et 5G N41/N78/N79 ; pour les projets d'exportation, confirmez les bandes de fréquences d'outre-mer correspondantes. Exiger la réalisation de tests de chute, de brouillard salin et d’échantillonnage à haute/basse température. Les antennes grand public ne peuvent pas répondre aux exigences des opérations policières sur le terrain.

4. Valorisez les services techniques RF et évitez la simple comparaison de prix. Le développement de projets est souvent confronté à des interférences, à des écarts de fréquence et à des performances de port dégradées. Les intermédiaires manquent de capacités techniques RF ; donner la priorité aux fabricants qui peuvent fournir des recommandations de configuration et aider au dépannage des pannes complètes du système.

Pourquoi choisir Shenzhen Qianmu Communications

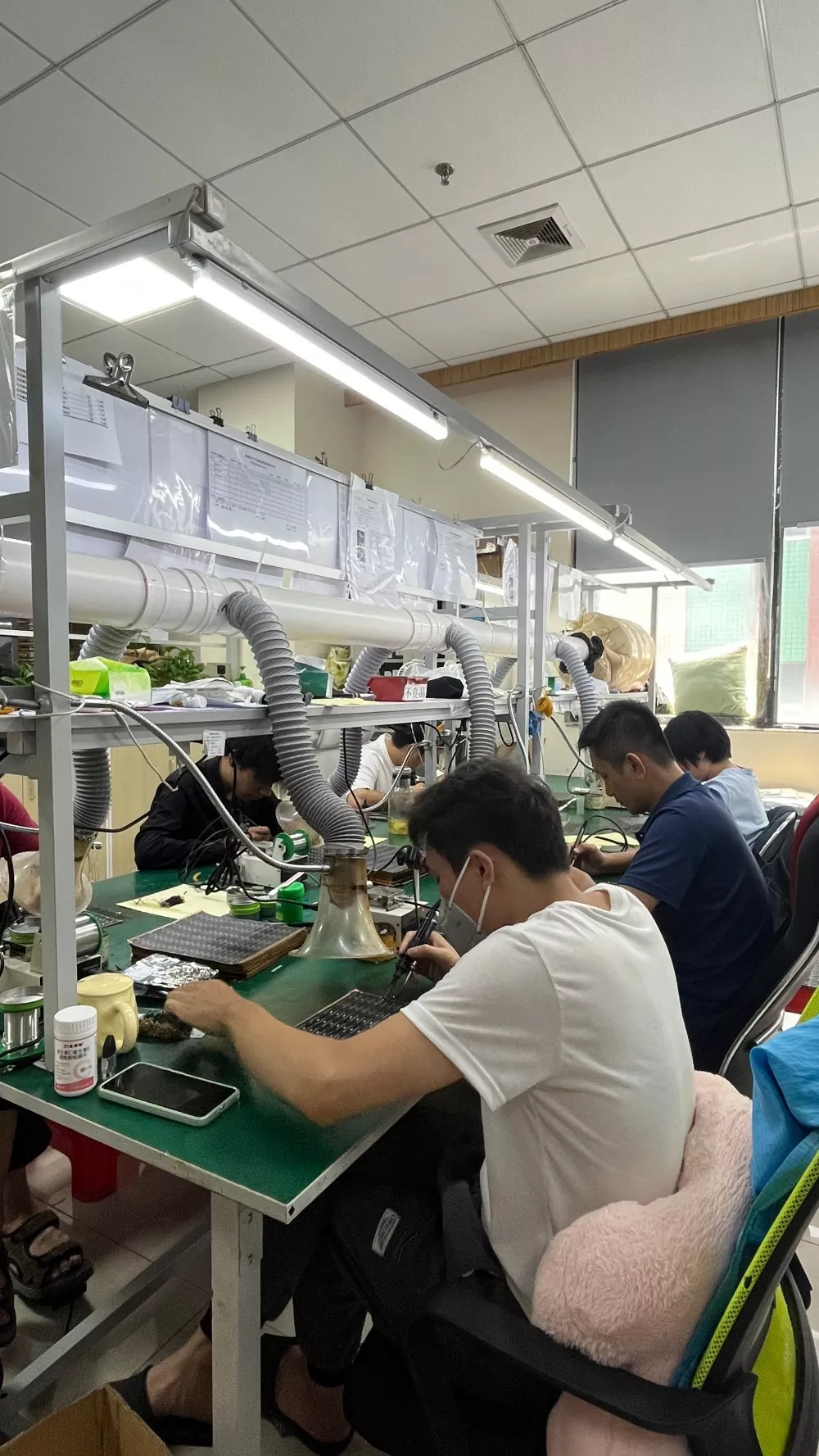

1. Approvisionnement direct depuis l’usine source sans majorations intermédiaires. La ligne de production interne gère la découpe FPC, le renforcement, le support adhésif et l'inspection électrique complète. Prix ​​compétitifs pour les commandes groupées, approvisionnement cadre à long terme pris en charge, adapté aux projets d'appels d'offres de la police.

2. Spécialisés dans l'équipement individuel des soldats, nous avons été profondément impliqués dans la recherche et le développement à un stade précoce et possédons une vaste expérience dans la production de masse et le déploiement de diverses caméras portées sur le corps et de terminaux pour un seul soldat. Pour les nouveaux projets, nous pouvons recevoir des conceptions 3D, fournir des solutions de disposition des antennes et de contraintes de dégagement, éviter les défauts de conception et réduire les coûts de modification des moules.

3. La personnalisation flexible OEM/ODM prend en charge la coupe FPC irrégulière, la longueur du chargeur, les spécifications du connecteur et le réglage fin de la bande de fréquence ; Livraison d'échantillon standard dans les 35 jours ouvrables.

4. Capacités complètes de soutien au commerce extérieur [Espace réservé à l'image : Collection de documents de certification (CE, FCC, RoHS, ISO)] L'entreprise détient des droits d'importation et d'exportation indépendants et possède un ensemble complet de qualifications. Nous pouvons fournir des spécifications techniques et des rapports de test en anglais, prendre en charge les conditions commerciales FOB Shenzhen et nous connecter avec des fournisseurs et des acheteurs de solutions de sécurité à l'étranger.

5. Assistance technique après-vente de bout en bout : en cas d'anomalies du signal 4G/5G dans l'ensemble de l'appareil, les ingénieurs RF vous aideront à identifier la cause première (antenne, structure ou module) sans attribuer le problème à la hâte à des problèmes d'antenne. Une collaboration technique continue est assurée tout au long des étapes de test d’échantillons, de production pilote et de production de masse.

FAQ

Q1 : L'antenne 4G/5G de la caméra portée sur le corps peut-elle être partagée avec le module Wi-Fi ?

R : Cette antenne est conçue pour les bandes cellulaires 4G LTE/5G Sub6G. Si la fonctionnalité Wi-Fi est requise, il est recommandé de configurer une antenne Wi-Fi distincte, car le partage de la même antenne peut provoquer des interférences et dégrader les performances des communications cellulaires.

Q2 : La caméra portée sur le corps présente une cavité interne irrégulière ; L'antenne prend-elle en charge une découpe personnalisée pour s'adapter à de telles formes ?

R : Prend en charge la découpe personnalisée. Le client fournit des dessins 3D du boîtier et nous évaluons l'espace disponible pour proposer une conception de forme, un prototypage complet et effectuer des tests réels sur l'ajustement complet du dispositif.

Q3 : Existe-t-il d'autres moyens de fixer une antenne FPC que l'utilisation d'un support adhésif ?

R : Pour la production en série d'appareils photo portables dotés de boîtiers compacts, le collage industriel est la méthode courante. Les connecteurs ZIF occupent un espace important et sont rarement utilisés ; Le serrage des vis sur la zone du conducteur de l'antenne est strictement interdit, car cela pourrait endommager l'antenne et entraîner une défaillance en cas d'impact.

Q4 : Un signal 4G/5G médiocre sur une caméra portée sur le corps est-il toujours dû à des problèmes de qualité d'antenne ?

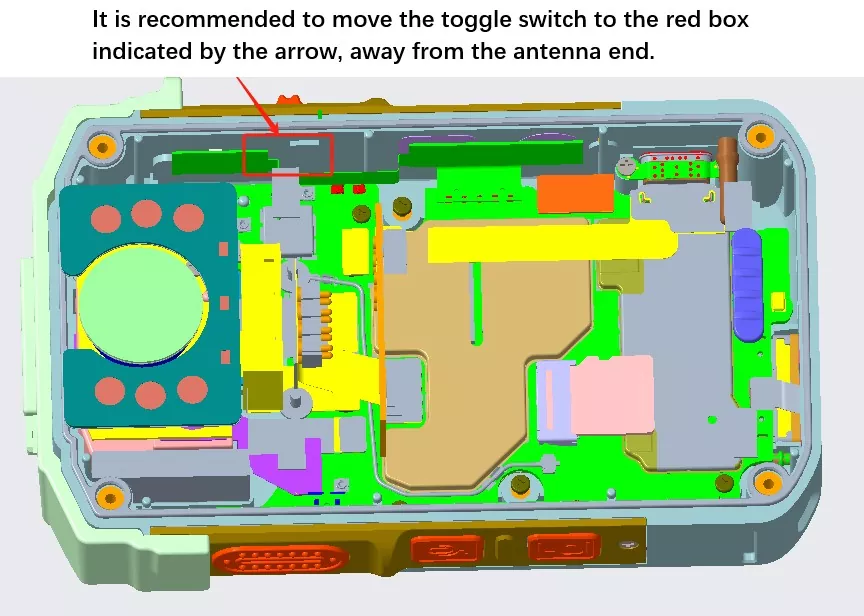

R : Pas nécessairement. La plupart des problèmes de signal proviennent d'un dégagement insuffisant, de la proximité des antennes avec des sources d'interférences métalliques, de connecteurs desserrés ou d'un manque de simulation du corps humain. Les ingénieurs peuvent reproduire les conditions de fonctionnement pour identifier avec précision la cause première du problème.

Q5 : L'audit d'usine est-il pris en charge ? Les documents de qualification peuvent-ils être fournis à des tiers ?

R : Les audits d'usine sur site sont pris en charge sur rendez-vous. Des versions électroniques des rapports de tests ISO, RoHS, CE, FCC et par lots sont disponibles ; pour les appels d'offres de la police, des copies papier tamponnées peuvent être fournies.
