Antenne à montage au plafond

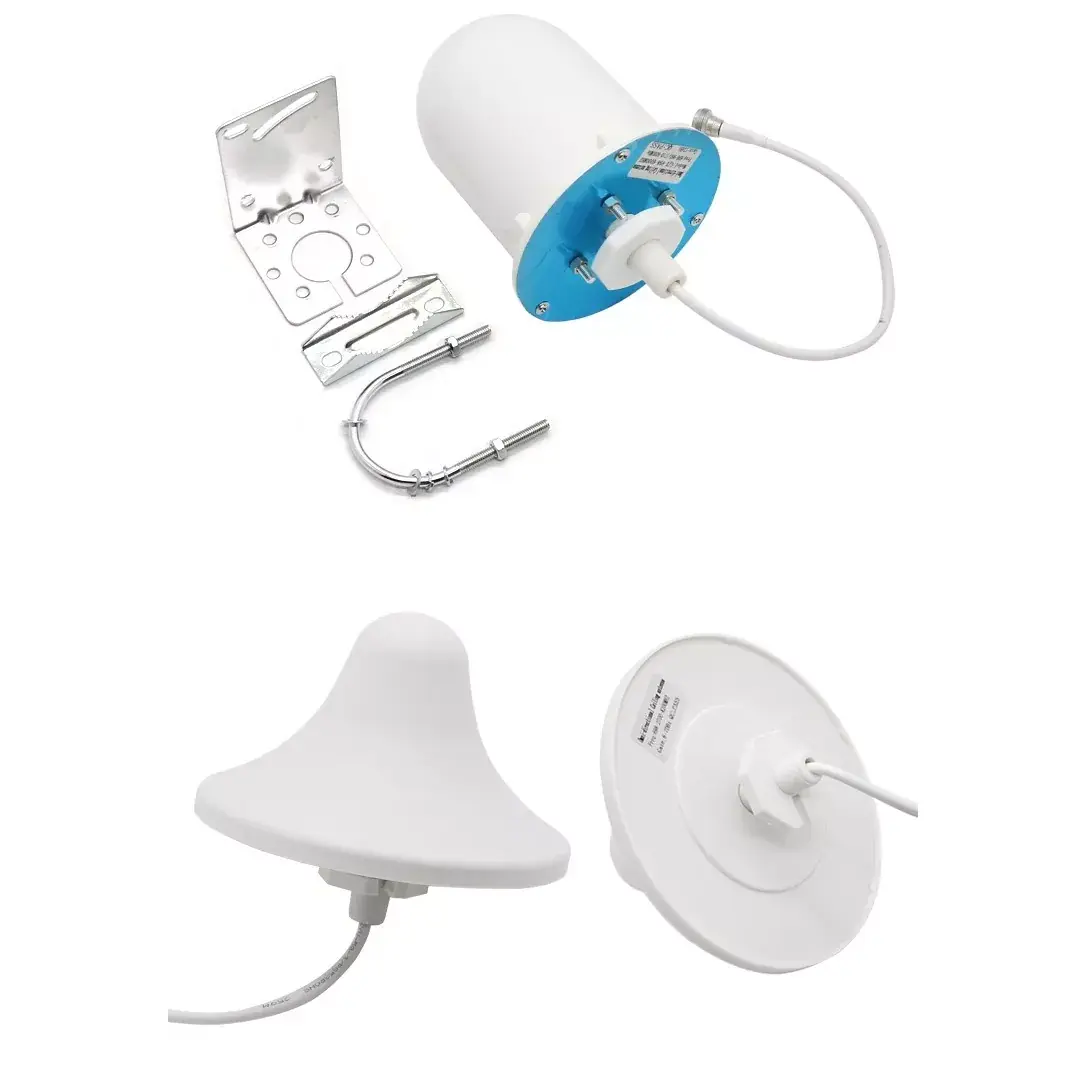

Les antennes à montage au plafond sont des antennes radiofréquence omnidirectionnelles montées au plafond à l'intérieur. L'antenne montée au plafond développée par Qianmu Communication présente une conception de plafond circulaire intégrée, avec des oscillateurs de précision en cuivre pur et des plaques arrière de réflecteur hautement isolées à l'intérieur, et est une antenne de communication passive à large bande. Le produit peut être directement intégré au plafond pour obtenir un rayonnement de signal uniforme à 360°, en tenant compte à la fois de l'esthétique de l'installation et de la capacité de couverture complète, et est largement compatible avec le WiFi intérieur, le Bluetooth, l'amplification du signal 4G et les systèmes de mise en réseau dans toute la maison. L'antenne de communication montée au plafond Qianmu, dotée d'un oscillateur en cuivre pur + d'un boîtier ABS ignifuge, est parfaitement compatible avec divers projets de réseautage intérieur commerciaux tels que les hôtels, les immeubles de bureaux, les centres commerciaux, les usines, etc.

Principe de fonctionnement

L'antenne de communication montée au plafond à mille mailles permet une transmission et une réception stables du signal grâce au double mécanisme de rayonnement de l'oscillateur à alimentation coaxiale et d'agrégation de réflexion inférieure. La structure interne est divisée en quatre couches : connecteur d'alimentation, oscillateur de rayonnement, réflecteur d'isolation et boîtier de protection. Chaque paramètre de performance est mesuré dans la chambre anéchoïque, aucun faux paramètre n'est marqué :

1. Principe de résonance de l'oscillateur à large bande : en utilisant des oscillateurs annulaires omnidirectionnels en cuivre, couvrant les deux bandes de fréquence standard WiFi de 2400-2500 MHZ et 5150-5850 MHZ, l'onde stationnaire de la bande de fréquence mesurée est globalement ≤ 1,4, il n'y a pas de zone aveugle de résonance dans la bande de fréquence complète, et il n'y aura aucune situation où la bande de fréquence 5G ne peut pas être trouvée dans certaines zones.

2. Concentration d'onde de réflexion inférieure : une plaque arrière de réflexion métallique est ajoutée au bas de l'antenne pour contrecarrer la perte de signal causée par la quille métallique du plafond et le panneau en aluminium du plafond vers le haut. L'atténuation du signal vertical vers le bas mesurée est réduite de 70 %, 90 % de l'énergie sans fil rayonne dans l'espace intérieur et la distance de couverture est augmentée de 30 % à la même puissance.

3. Mécanisme de rayonnement uniforme à 360° : disposition symétrique des oscillateurs circulaires, fluctuation de rayonnement horizontal ≤ 1,2 dB, aucun problème de déséquilibre de couverture d'un signal fort d'un côté et aucun réseau de l'autre côté, différence d'intensité du signal mesurée dans un rayon de 10 mètres ne dépassant pas 5 dBm.

4. Conception de la structure d'isolation anti-interférence : une couche de coton absorbante supplémentaire est ajoutée à l'intérieur du boîtier pour isoler le bruit électromagnétique généré par les interrupteurs et les fils dans la salle informatique au-dessus du plafond. Dans les scénarios de réseau AP denses, les interférences co-fréquence sont réduites de 40 % et la vitesse du réseau de plusieurs utilisateurs connectés simultanément ne diminue pas de manière significative.

5. Structure matérielle à large stabilité de température : boîtier ABS ignifuge + oscillateur entièrement en cuivre, testé pendant 72 heures de vieillissement à haute et basse température de -30 °C à +65 °C, oscillateur sans oxydation, erreur d'écart de fréquence ≤ ± 3 MHz, les performances ne diminuent pas dans un environnement à haute température à long terme de plafond fermé.

Compatible avec l'équipement de support

Cette antenne de plafond est compatible avec la grande majorité des appareils de communication sans fil intérieurs du marché. Les modifications techniques ne nécessitent pas d'accessoires d'adaptateur supplémentaires et peuvent être directement connectées pour une utilisation :

1. Appareils sans fil commerciaux : point d'accès sans fil double bande d'entreprise, routeur WiFi haute puissance, contrôleur sans fil AC d'hôtel, routeur sans fil monté au plafond

2. Équipement d'amélioration du signal : amplificateur de signal 2,4 G/5 G, micro station de base intérieure 4 G/5 G, répéteur de signal de téléphone portable, passerelle d'amplification Bluetooth.

3. Équipement réseau Iot : passerelle Bluetooth, station de base de collecte intérieure LoRa, passerelle de capteur industrielle 2,4 G, hôte de contrôle central Iot du campus

4. Accessoires d'ingénierie à courant faible : diviseur de puissance radiofréquence, coupleur, alimentation intérieure, module d'extension de réseau de boîtier à courant faible

Guide complet d'installation et d'utilisation

(1) Points clés pour la planification préalable à l'installation

1. Planification de l'emplacement : Dans les pièces ouvertes, chaque antenne montée au plafond a un rayon de couverture effectif de 8 à 12 mètres. Dans les chambres d'hôtel comportant de nombreuses cloisons, une antenne est placée tous les 6 à 8 mètres.

2. Évitement du plafond : installez pour éviter les tuyaux métalliques, les câbles électriques solides et les appareillages de commutation à l'intérieur du plafond afin de réduire les interférences électromagnétiques ;

3. Exigences de câblage : utilisez des alimentations RF standard de 50 Ω, chaque longueur d'alimentation étant contrôlée dans un rayon de 15 mètres pour éviter une perte excessive de signal.

(2) Processus étape par étape pour l'installation au plafond

1. Perçage : faites un trou circulaire de 30 mm de diamètre dans la plaque de plâtre/plafond en aluminium à travers le chargeur de radiofréquence ;

2. Câblage : connectez une extrémité du chargeur à l'interface SMA à l'arrière de l'antenne montée au plafond et serrez-la pour éviter tout desserrage ;

3. Fixation : poussez le corps principal de l'antenne depuis le dessous du plafond dans le trou, avec le bouton-pression arrière sur le dessus du panneau de plafond, se verrouillant et se fixant automatiquement ;

4. Station d'accueil arrière : connectez l'autre extrémité du chargeur au point d'accès sans fil, au port RF de l'amplificateur de signal et allumez l'appareil ;

5. Mesure et acceptation réelles : utilisez un testeur de signal pour tester la force du signal de la zone de couverture. La plage de -40 à -70 DBM est considérée comme une couverture qualifiée.

(3) Notes post-maintenance

1. Vérifiez tous les six mois s'il y a des clips d'antenne desserrés et des joints d'alimentation oxydés ;

2. Dans les sous-sols et les cuisines humides, retirez et nettoyez le boîtier pour dépoussiérer chaque année afin d'éviter l'accumulation de poussière affectant l'efficacité du rayonnement ;

3. N'empilez pas de tôles ou de fils au-dessus de l'antenne, ce qui réduirait considérablement la portée de couverture sans fil.

FAQ Questions fréquemment posées

Q1 : Avec quels appareils cette antenne montée au plafond est-elle compatible ?

A1 : L'antenne de communication montée au plafond Qianmu est compatible avec la grande majorité des dispositifs d'interface RF 50Ω tels que les AP sans fil double bande, les amplificateurs de signal WiFi haute puissance, les microstations de base intérieures 4G, etc. Elle peut être directement adaptée aux projets de couverture sans fil commerciaux dans les hôtels et les immeubles de bureaux.

Q2 : Avez-vous besoin d'outils professionnels pour installer une antenne à montage au plafond ? Une seule personne peut-elle faire le travail ?

A2 : Aucun outil complexe n’est requis. Seule une petite perceuse électrique est nécessaire pour percer des trous et la structure encliquetable est fixée. Une seule personne peut réaliser l’installation d’une antenne montée au plafond en 5 minutes. Le produit est livré avec un manuel d'installation, et même les ouvriers du bâtiment sans expérience préalable peuvent comprendre les étapes de fonctionnement.

Q3 : L’interface d’antenne, le LOGO de la coque et l’emballage peuvent-ils être personnalisés ?

A3 : Entièrement personnalisable. En tant qu'usine source, nous pouvons remplacer tous les types d'interfaces RF de SMA/N/BNC selon les besoins, prendre en charge la sérigraphie du logo de la marque du client sur la coque, un emballage d'exportation neutre personnalisé, un emballage en boîte de couleur et la quantité minimale de commande pour les commandes personnalisées OEM/ODM peuvent être négociées.

Q4 : Comment pouvons-nous confirmer la distance de couverture réelle de l'antenne montée au plafond ? Pouvons-nous fournir les données mesurées ?

A4 : Oui. Chaque lot d'antennes de plafond est accompagné d'un rapport de test de chambre anéchoïque de radiofréquence, ainsi que d'une vidéo de test de couverture sur site et de données sur l'intensité du signal pour divers hôtels et immeubles de bureaux nationaux. Tous les paramètres sont réels et vérifiables, et les clients peuvent renvoyer des échantillons pour auto-test et comparaison.
